带法兰凸台外螺纹阶梯轴结构设计

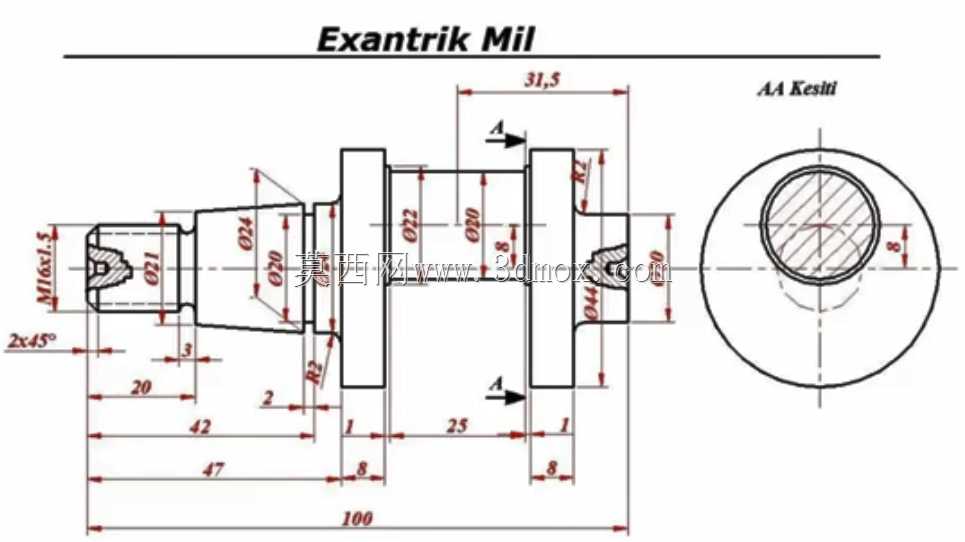

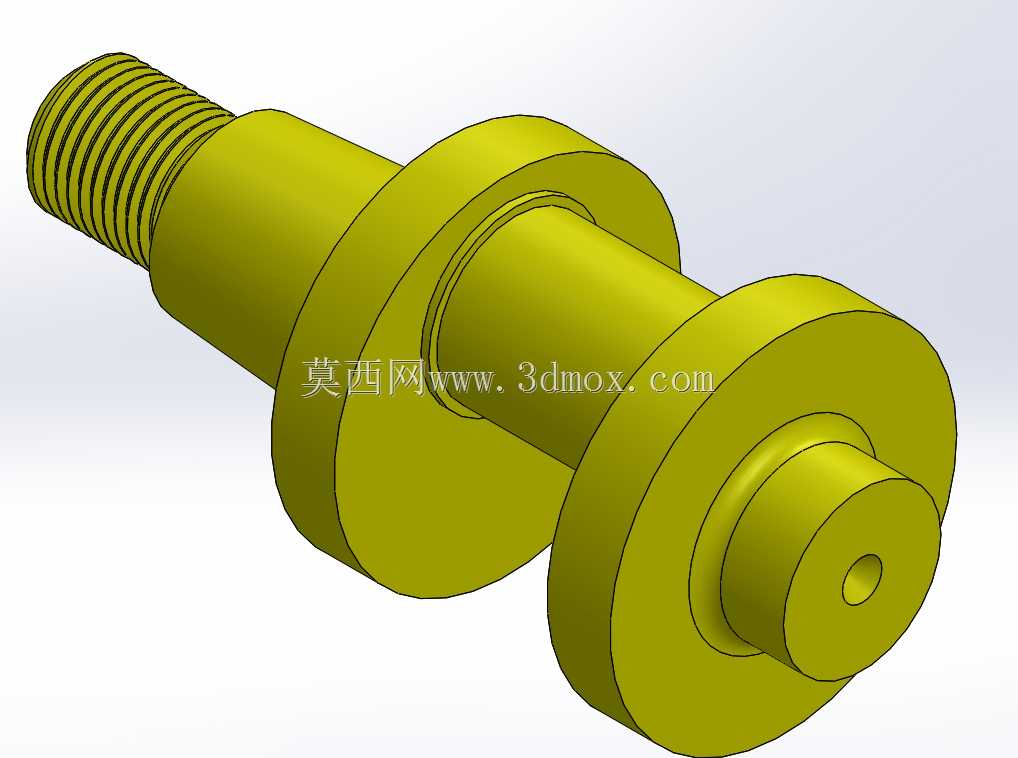

　　这类带双法兰凸台的外螺纹阶梯轴，常应用在传感器安装定位、小型传动机构的动力传递以及精密仪器的工位调节场景中，作为兼具连接、定位、导向功能的核心承载零件，其结构设计直接影响整套机构的运行精度与装配可靠性。从实际使用场景来看，这类轴件多服役在有同轴度要求的装配工位，比如光电传感器的安装支架连接端，需要通过轴身的阶梯面实现轴向定位，端部外螺纹配合锁紧螺母完成轴向预紧，两个间隔布置的法兰凸台一方面可以作为轴向限位的基准面，另一方面能够在穿装过安装板后，通过凸台与安装孔的间隙配合实现径向定位，避免轴件工作时出现径向窜动。设计这类轴件时，首先要明确安装边界的尺寸约束：端部外螺纹段的公称直径需要匹配配套锁紧螺母的规格，

　　螺纹长度要满足锁紧后预留2-3个螺距的余量，防止螺纹旋合长度不足导致连接松脱；紧邻螺纹段的第一阶轴径要略大于螺纹大径，加工时预留退刀槽位置，同时该轴段与安装孔的配合公差多选用H7/g6的间隙配合，保证装配时能够顺利穿入，又不会出现过大的径向晃动。两个法兰凸台的厚度需要根据实际承载的轴向力计算确定，若用于传感器安装场景，凸台厚度通常控制在3-5mm即可满足抗压需求，凸台的外圆直径要大于安装孔直径1.5-2mm，保证限位面有足够的接触面积，避免装配后压溃安装板的接触面。靠近轴末端的凸台与端部小轴段之间设计有退刀环槽，一方面是加工时给磨削工序预留退刀位置，另一方面可以在装配时容纳密封件，实现安装工位的防尘密封。末端的小轴段中心开设的小孔，

　　可用于穿装定位销或者作为气路、油路的导通通道，适配不同功能的扩展需求。从建模逻辑来看，这类回转类零件优先采用旋转凸台特征生成主体轮廓，再单独切除螺纹退刀槽、中心小孔，最后添加外螺纹特征，建模过程中要注意各阶梯面的倒角处理，所有锐边都做C0.5的倒角，既可以去除加工毛刺，也能避免装配时刮伤配套零件的配合面。实际选型时，需要重点核对各段轴径的长度尺寸，确保法兰凸台的间距与安装板的厚度匹配，避免出现轴向定位间隙过大或者无法装配的问题，同时要根据使用场景的载荷大小选择对应的材质，常规轻载场景选用45号钢调质处理即可，若有耐腐蚀需求则可以选用304不锈钢材质。
