传动系统用张紧惰轮结构三维设计

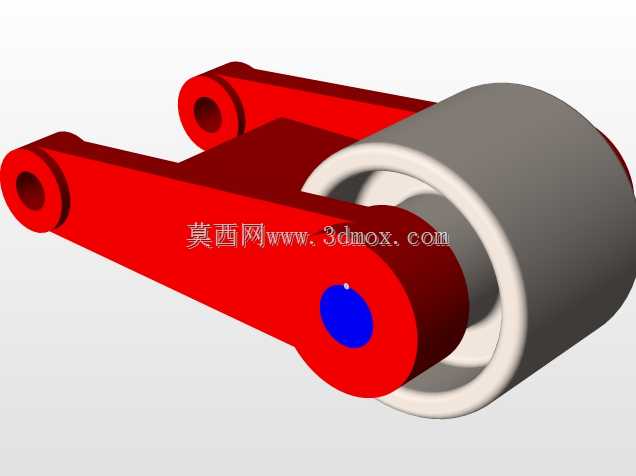

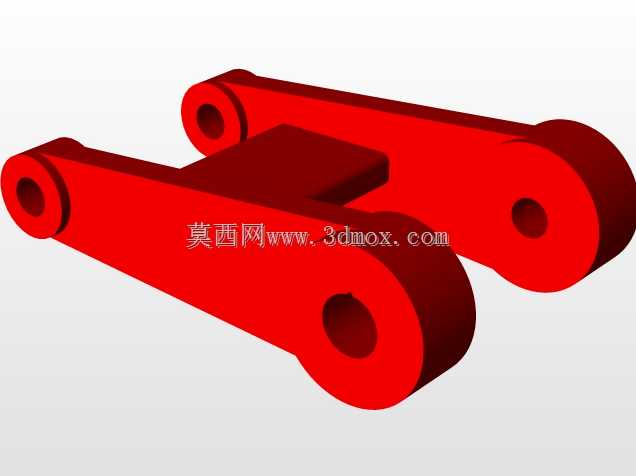

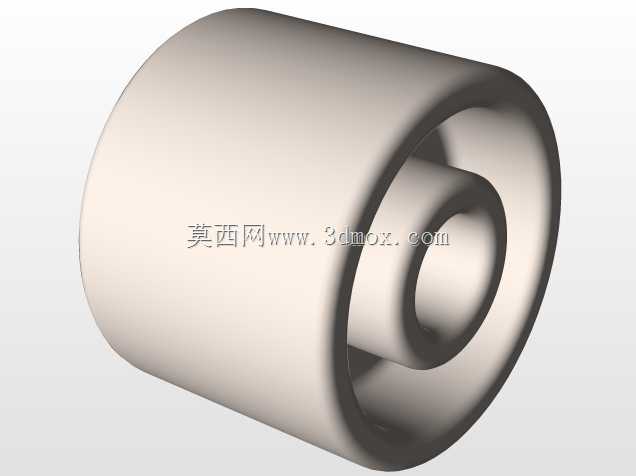

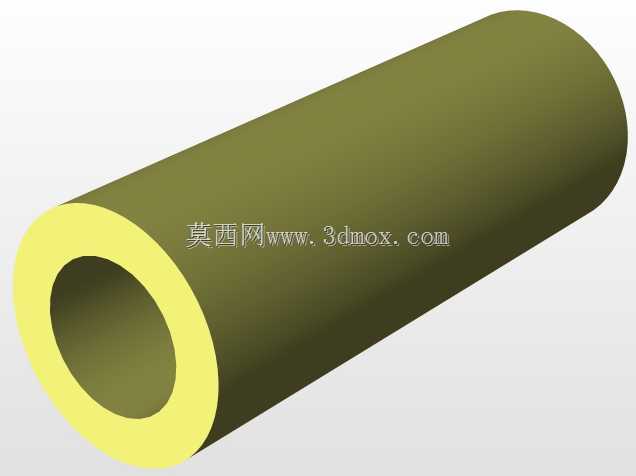

　　在各类带传动、链传动系统的布局设计中，惰轮是应用频次极高的配套部件，这类部件不直接参与动力的输入输出，核心作用是调整传动路径的包角、补偿传动件长期运行产生的松弛量，同时在多轴联动的传动布局中，可灵活改变传动走向，适配紧凑空间内的动力传递需求。这款惰轮采用摆臂式支撑结构设计，主体支撑臂为一体式铸造后机加工成型，臂身设置三处铰接点位，其中两处为摆臂的固定铰接端，可根据安装空间的布局选择对应点位完成机架固定，第三处点位为滚轮安装轴位，轴端设置轴向定位结构，避免滚轮高速运转时出现轴向窜动。滚轮部分采用外圈包覆耐磨层、内圈镶嵌滑动轴承的结构设计，外圈工作面做圆弧过渡处理，可降低与传动带、传动链接触时的边缘磨损，内圈轴承与安装轴采用间隙配合，

　　保证滚轮转动时的顺滑度，减少运转过程中的摩擦损耗。从安装边界来看，支撑臂的铰接孔中心距经过标准化适配，可直接匹配常规工业传动设备的机架安装孔位，无需额外加工转接板，滚轮的外径尺寸适配常用宽度的V带、平带以及小节距传动链，摆臂的摆动角度范围覆盖0到45度，可通过调整摆臂的固定角度实现张紧力的无级调节，适配不同张紧需求的传动场景。在实际工况应用中，这类惰轮常被布置在传动段的松边一侧，避免布置在紧边造成传动件的额外载荷，当传动系统启动瞬间产生冲击载荷时，摆臂结构可提供小幅的缓冲位移，抵消瞬时冲击对传动带、链条的拉扯损伤，延长整套传动系统的使用寿命。设计过程中对支撑臂的截面做了等强度优化，在保证铰接部位结构强度的前提下，

　　去除了臂身非受力区域的多余材料，既降低了部件自身重量，也减少了运转过程中的转动惯量，避免惰轮自身随动性差导致的张紧滞后问题。滚轮与支撑臂之间预留了足够的安装间隙，可方便后期维护时快速更换磨损的滚轮或者轴承，无需拆卸整个摆臂结构，降低设备运维的时间成本。
