机用旋转底座式平口夹紧虎钳结构

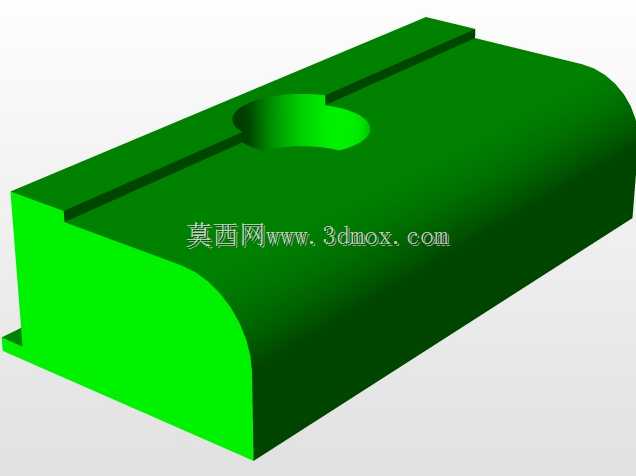

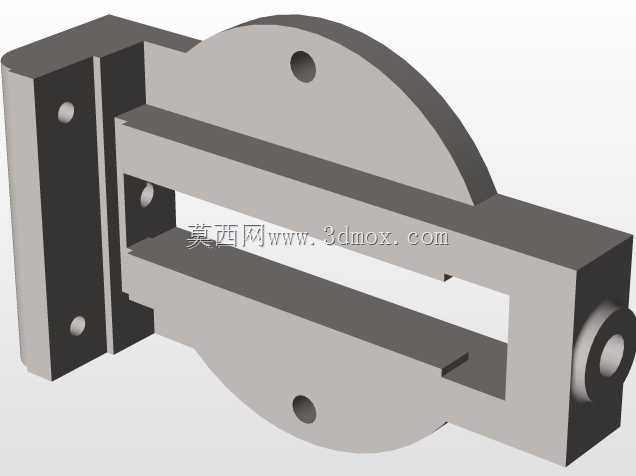

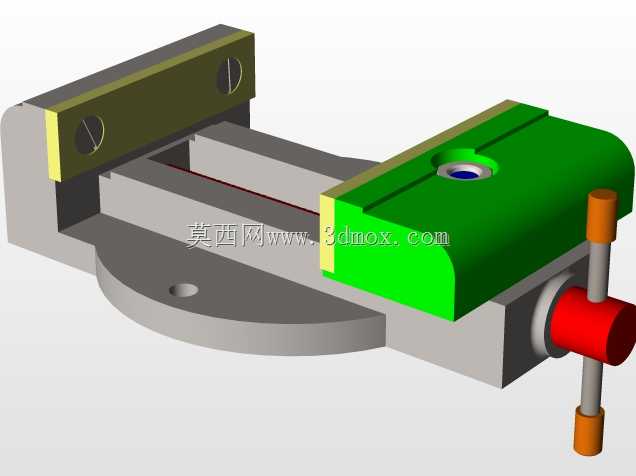

　　这款带旋转底座的机用平口夹紧装置，是金属切削加工工位最常用的手动装夹部件，日常在立式铣床、小型钻床、台式磨床的工位上承担工件定位夹紧的核心作用，也可适配钳工划线、工件修配、小型零件装配的辅助装夹场景，能覆盖绝大多数规则形状金属、非金属坯料的装夹需求。从结构设计逻辑来看，装置分为固定钳身、活动钳体、旋转底座、进给传动组件四个核心部分：固定钳身与旋转底座通过中心定位轴连接，底座圆周方向开设均匀分布的锁紧孔，可根据加工需求将钳身旋转至0-360°任意角度后锁紧，适配斜孔、斜面加工的装夹角度要求，避免多次装夹带来的定位误差。活动钳体与固定钳身的配合面采用矩形导轨结构，导轨配合间隙经过公差匹配，既保证活动钳体进给过程无卡滞，

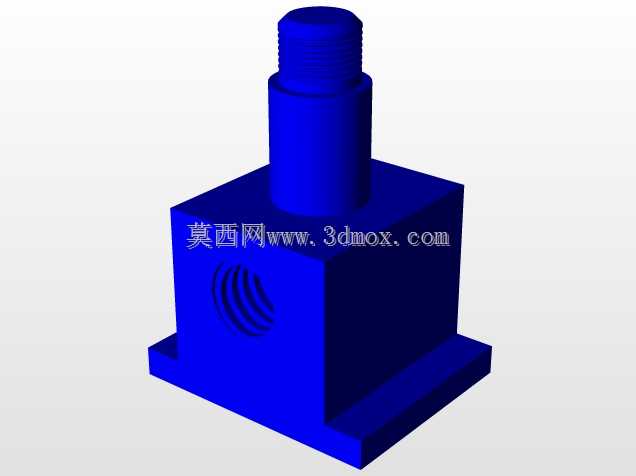

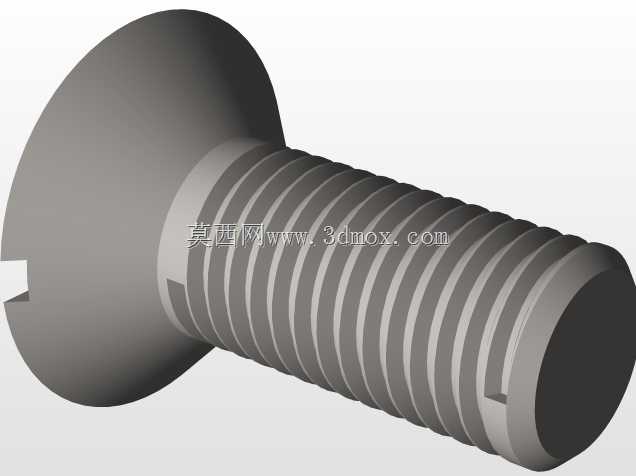

　　又能控制钳口的平行度误差在装夹行程内保持稳定，钳口部位采用可更换的淬硬钳口板设计，钳口板表面加工有交叉防滑齿纹，增大与工件接触面的摩擦力，避免切削受力时工件移位，钳口板磨损后可单独拆卸更换，降低长期使用的维护成本。进给组件采用梯形丝杠传动结构，丝杠与活动钳体的螺母座配合，梯形螺纹的自锁特性可保证装夹完成后不会因切削振动出现松夹问题，丝杠端部的摇臂采用可拆卸式设计，空间受限时可缩短摇臂长度，大夹紧力需求时可加长摇臂增大力矩。从安装边界来看，旋转底座为圆形结构，底座上开设三个对称分布的安装沉孔，可直接通过T型螺栓固定在机床工作台上，安装孔位的中心距适配多数中小型机床的工作台T型槽间距，无需额外制作过渡连接板；

　　整体装夹行程覆盖常规中小型零件的坯料尺寸，钳口最大张开量可满足常规方形、矩形坯料的装夹需求，闭合状态下钳口的贴合面平面度控制在合理公差范围内，装夹薄壁工件时可配合软钳口使用，避免夹伤工件表面。设计过程中重点考虑了手动操作的人机工程特性，摇臂的握持端采用绝缘防滑套，操作时施力顺畅，整体结构的受力路径经过优化，夹紧力从丝杠传递至活动钳体，再通过钳口板传递至工件，最终受力由固定钳身传导至底座与机床工作台，各受力部件的壁厚经过强度校核，满负荷夹紧时不会出现结构变形，保证长期使用的精度保持性。日常使用中，这类虎钳的导轨面需要定期涂抹润滑脂，避免切屑进入导轨配合面造成磨损，旋转底座的锁紧机构需要定期检查锁紧可靠性，避免加工过程中钳身转动引发加工误差。
