动力传输用摇臂传动构件结构设计

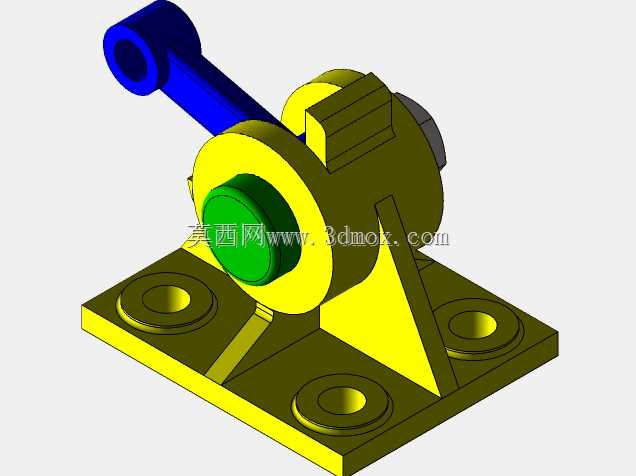

　　在各类需要往复摆动、角度转换的动力传递场景中，这类带安装底座的摇臂构件是十分常见的机械执行单元，常见于轻工输送设备、小型工装夹具的动作端、检测设备的位移调节机构中，承担着将旋转动力转化为指定角度摆动力，或是将直线推拉动作转化为回转输出的核心作用。从结构设计逻辑来看，该构件采用分体式功能分区设计，底部为带三个安装沉孔的方形安装底座，沉孔设计可让固定螺栓的头部完全没入安装面以下，避免螺栓突出干涉周边部件的运动轨迹，底座与上部回转支撑座之间增设了三角形加强筋，在不额外增加整体壁厚的前提下大幅提升支撑部位的抗扭、抗弯载荷能力，避免摇臂承受交变载荷时出现根部断裂的失效问题。上部的回转支撑部位预留了轴系安装空间，

　　可配套衬套或滚动轴承实现摇臂臂体的顺畅回转，伸出的臂体端部设计为带通孔的铰接端，可通过销轴与连杆、推杆类部件实现铰接连接，铰接孔的同轴度、臂体长度的尺寸公差会直接影响整套传动机构的动作精度，建模过程中需要重点管控铰接孔与回转支撑中心的中心距尺寸，同时预留足够的装配间隙避免运动卡滞。从安装边界来看，方形底座的三个安装孔呈三角分布，相比四角安装的结构对安装面的平面度要求更低，即使安装面存在小幅的形位误差也能实现稳定固定，不会出现安装翘曲导致的回转卡滞问题；臂体的摆动角度范围可根据配套机构的行程需求调整，设计时需要校核臂体摆动到极限位置时与底座、周边固定结构的安全间隙，避免运动过程中出现碰撞干涉。这类摇臂构件在实际选型应用中，

　　需要根据传递的载荷大小匹配对应壁厚的臂体尺寸，若用于高频往复动作的场景，还需要在铰接孔、回转支撑部位预留润滑通道，减少运动副的磨损量，延长部件的整体使用寿命；建模时所有的铸造圆角、拔模斜度都需要符合常规铸造工艺的要求，避免出现无法脱模、应力集中的结构问题，安装沉孔的深度需要匹配常用内六角螺栓的头部高度，保证固定后螺栓头不会突出安装平面。
