带安装支架的导向滚轮组件结构设计

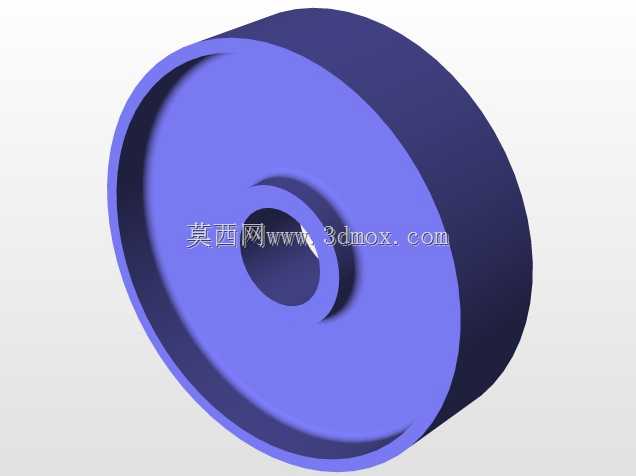

　　在连续物料输送、线材牵引、带料传动的生产场景里，这类带安装支架的导向滚轮是很常见的配套构件，很多人习惯叫它导辊，核心作用是给运动的物料或者传动件提供稳定的侧向支撑与行进方向约束，避免带料、线材在长距离输送过程中出现跑偏、晃动、垂度过大的问题，在包装生产线、纺织牵引设备、薄料输送工位、线缆收放装置上都能见到这类构件的身影。从结构设计逻辑来看，这个组件采用了分体式装配思路，主体滚轮部分做了带轮缘的盘式结构，轮缘高出滚轮工作面，能从物理层面限制被导向件的横向窜动，工作面做了光滑圆弧过渡，避免和被导向的带料、线材接触时刮伤物料表面，滚轮内部集成了转动支撑结构，能保证滚轮绕轴转动时的顺滑度，减少长期运行的磨损阻力。

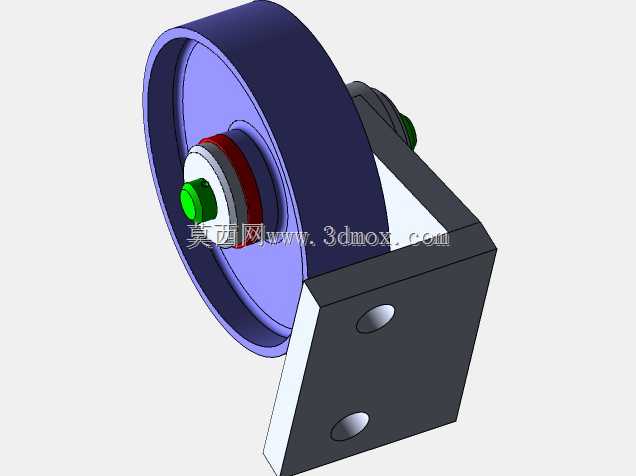

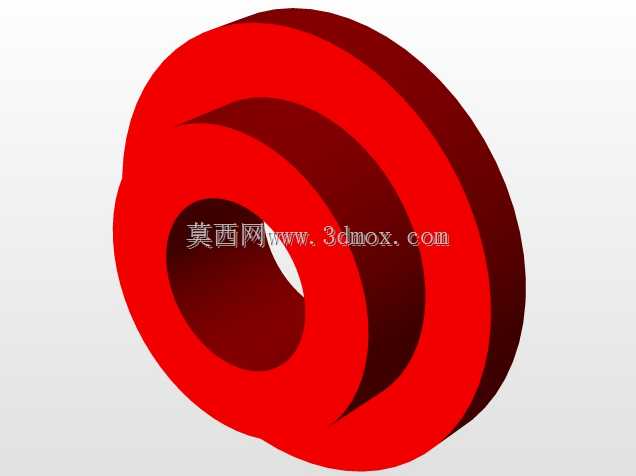

　　配套的安装支架采用L型折弯结构，支架立面上预留了两个同轴的安装沉孔，既可以通过螺栓穿过沉孔将整个组件固定在设备的安装基面，也能根据实际安装需求调整固定位置，支架的折弯角度做了直角强化处理，保证滚轮承受径向载荷时支架不会出现形变偏移。设计时首先要明确安装边界：支架的两个安装孔中心距需要匹配设备安装位的预留孔位，滚轮的外径决定了导向时的接触包角，轮缘的内宽要比被导向物料的宽度大2-3mm，预留出合理的窜动间隙避免卡滞，滚轮的轴向固定采用了端盖加锁紧件的结构，装配时可以通过调整锁紧件的预紧力，控制滚轮转动的阻尼，既不会因为过松出现轴向窜动，也不会因为过紧导致转动卡涩。实际选型应用时，要注意滚轮工作面的材质匹配，

　　如果是输送表面易刮伤的软质带料、漆包线这类物料，滚轮外圈可以包覆软质耐磨材质，如果是输送金属带、硬质线材，采用金属本体加表面硬化处理就能满足耐磨需求，安装时要保证滚轮的轴线和被导向物料的行进方向垂直，否则会出现物料单侧摩擦轮缘、运行阻力增大、磨损加快的问题。这类导向组件不需要额外的动力输入，完全依靠物料行进时的摩擦力带动滚轮转动，属于被动式导向构件，结构简单可靠，维护成本低，只需要定期检查转动部位的润滑状态、紧固安装螺栓就能保证长期稳定运行，在很多需要约束物料行进轨迹的工位上，是成本低、可靠性高的首选结构方案。
