汽车用重载圆锥滚子轴承结构设计

　　在商用车车轮总成、差速器输入端这类需要同时承受复合载荷的位置，圆锥滚子轴承是无法被替代的核心支承部件，这类部件的设计合理性直接决定了行走机构的运行寿命与行驶安全性。从实际工况出发，这类轴承需要同时应对车辆过弯时产生的轴向冲击力、满载状态下的垂直径向载荷，还要适应中速连续运转下的温升变化，因此在建模阶段就需要把滚道锥角、滚子排布、保持架间隙这些参数和实际安装边界做匹配。

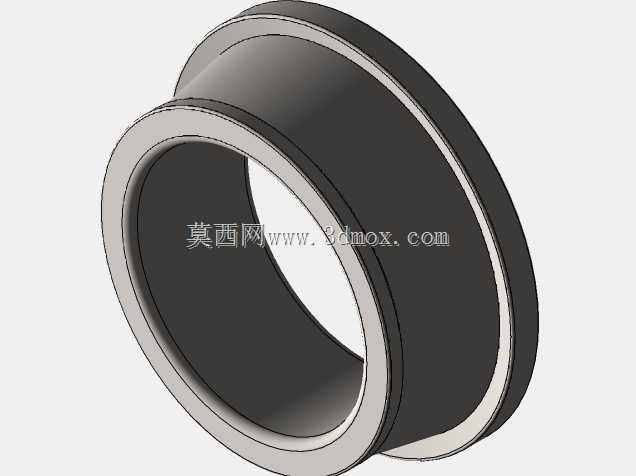

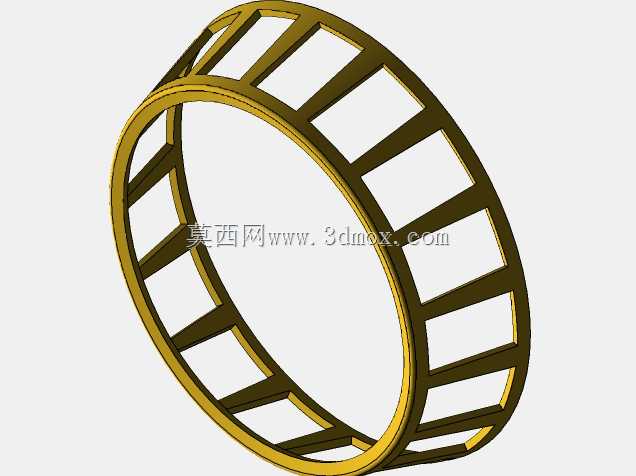

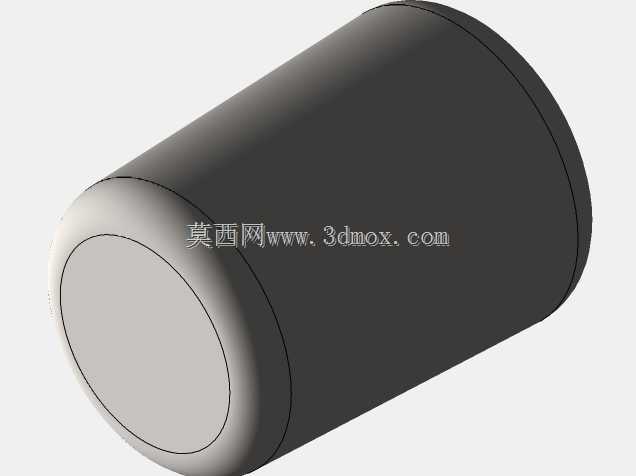

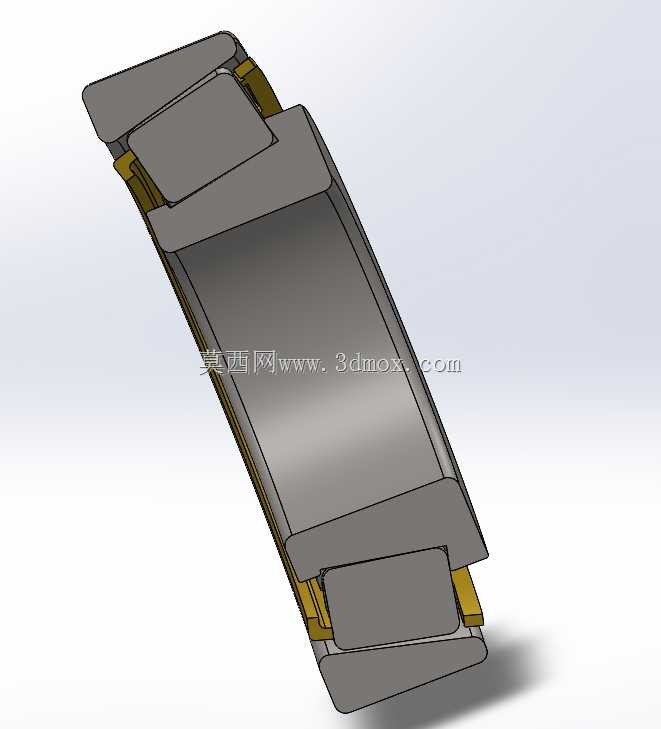

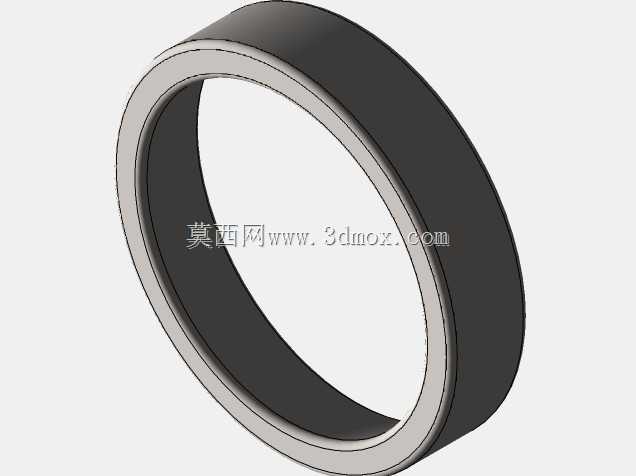

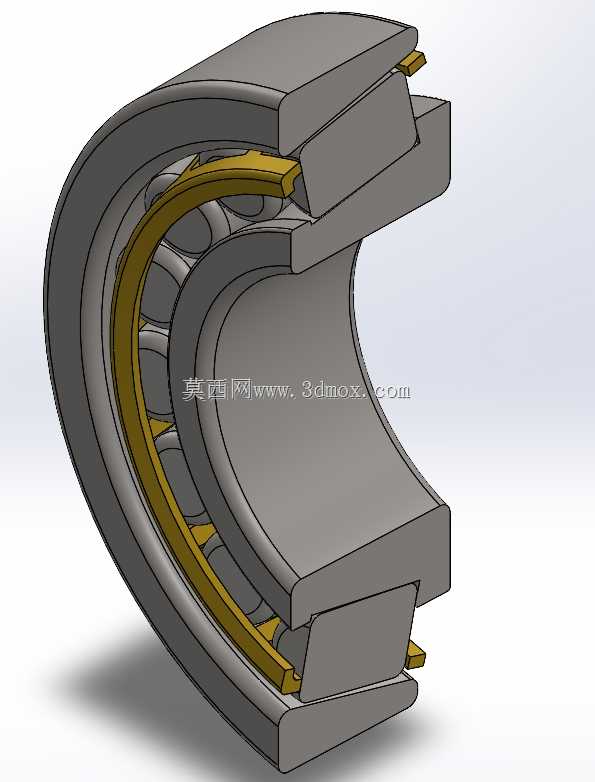

　　设计过程中首先要确定的是内外圈的锥度配合关系，滚子的锥面母线必须和内外圈滚道母线精准汇交于轴承轴线上的同一点，这样才能保证滚子在滚道上做纯滚动，避免出现滑动摩擦造成的早期点蚀。保持架采用兜孔式结构，兜孔的间隙需要控制在合理范围，既要给滚子留出热膨胀的余量，又不能让滚子在运转过程中出现过大的歪斜，兜孔边缘做圆弧过渡处理，避免应力集中造成保持架断裂。

　　从安装边界来看，这类轴承通常采用成对安装的方式，安装时需要通过调整锁紧螺母的预紧力来控制轴承的轴向游隙，游隙过大会造成运转时的冲击振动，游隙过小则会导致温升过高、润滑脂失效。轴承的外形尺寸需要和轮毂轴承座孔、半轴轴颈的公差带做匹配，外圈和座孔采用过渡配合，内圈和轴颈采用过盈配合，保证运转过程中不会出现跑圈现象。

　　实际应用场景中，除了汽车车轮部位，这类轴承还广泛用在机床主轴、减速器输出轴、矿山设备的辊轴支承位置，这些场景的共性是都需要同时承受径向和轴向的复合载荷，而且对支承刚性有较高要求。建模时需要注意滚子和滚道的接触应力分布，通过调整滚子的修形量，让接触应力沿滚子母线均匀分布，避免滚子两端出现应力集中造成的边缘磨损。润滑结构上，轴承的内外圈之间预留有足够的润滑脂存储空间，保持架的结构设计要能在运转时带动润滑脂循环，让每个滚子的接触面都能形成均匀的油膜，同时还要适配常用的接触式密封结构，防止外界的泥沙、水汽进入轴承内部造成磨粒磨损。
