自调心向心关节球面轴承结构设计

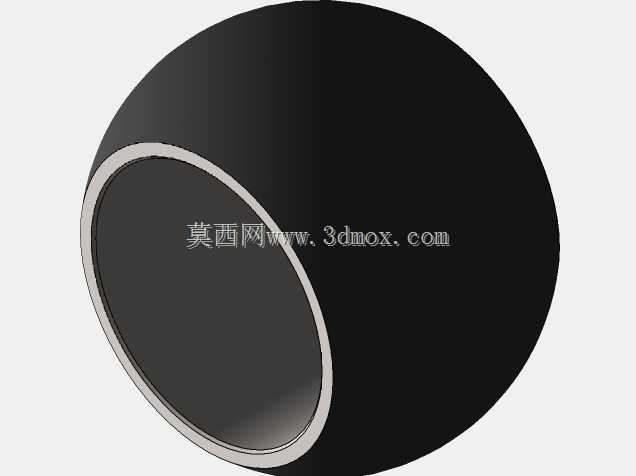

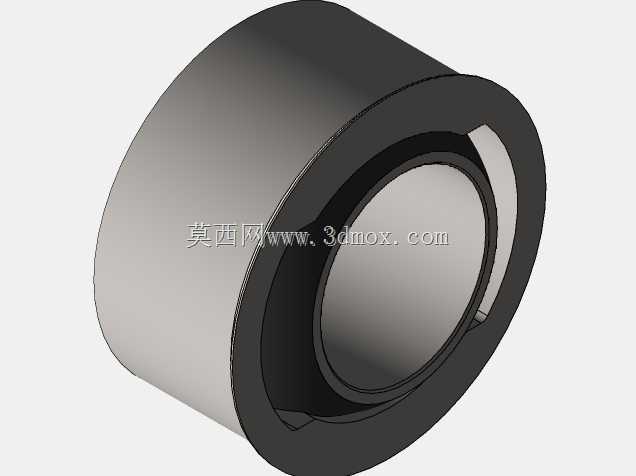

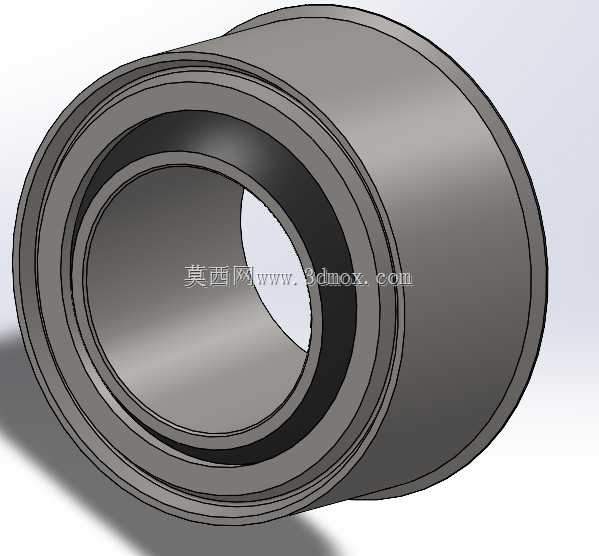

　　这类球面轴承的核心应用场景覆盖了存在角度偏差补偿需求的各类铰接传动部位，在工程机械的动臂铰接点、农用机械的悬挂连接位、自动化输送线的浮动支撑座、液压油缸的杆端连接结构中都能见到它的身影，区别于常规深沟球轴承仅能承受同轴回转载荷的特性，它可以在两连接构件存在一定角度不对中量的工况下，持续稳定传递径向载荷与一定比例的轴向载荷，避免轴系因安装偏差、受载变形产生的附加应力集中，大幅延长连接部位的疲劳寿命。从结构设计逻辑来看，该类轴承采用内圈外球面、外圈内球面的配合形式，球面配合副的接触面积经过优化，既保证足够的载荷承载接触区，又不会因接触面积过大导致转动阻尼过高，内圈与外圈的球面曲率经过匹配计算，

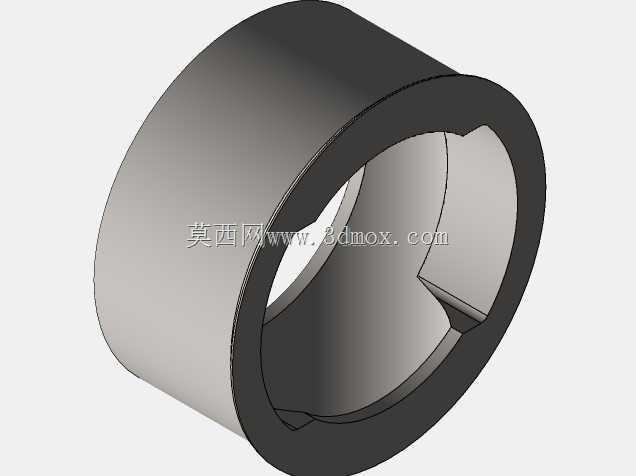

　　允许内圈相对于外圈在一定角度范围内做任意方向的摆动，适配安装过程中难以避免的同轴度误差，以及设备运行过程中结构件受载变形带来的轴系偏斜。在外形尺寸与安装边界的设计上，该轴承的外圈采用直筒式圆柱外形，适配常规的轴承座安装孔，安装时可采用压装方式嵌入安装座孔，无需额外设计复杂的定位结构，内圈的内孔为光滑圆柱面，可与适配直径的光轴直接配合，也可根据实际使用需求开设油槽、油孔来补充润滑脂，降低球面配合副的长期运行磨损。在实际选型应用中，需要重点关注轴承的允许摆角范围、额定动载荷与静载荷参数，匹配实际工况的载荷冲击特性与偏斜角度需求，对于存在频繁摆动、重载冲击的工况，还需要考虑球面配合面的表面处理工艺，提升耐磨性能与抗咬合能力。

　　建模过程中需要严格控制球面的曲率公差，保证内外圈球面的贴合度，避免因曲率不匹配导致接触应力集中，同时要注意外圈安装导向倒角、内孔导入倒角的尺寸设计，兼顾安装便利性与配合面的有效接触长度，倒角角度通常选取15度到30度之间，既方便压装时的导向，又不会过多占用有效配合长度。
