深沟滚珠轴承结构三维设计

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、汽车传动系统，再到精密仪器的转动机构，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的滑动摩擦转化为滚动摩擦，大幅降低摩擦损耗与发热，减少传动过程中的功率损失，同时保证轴系的回转精度，限制轴与安装座之间的轴向与径向窜动，让整套传动机构保持稳定的运行状态。

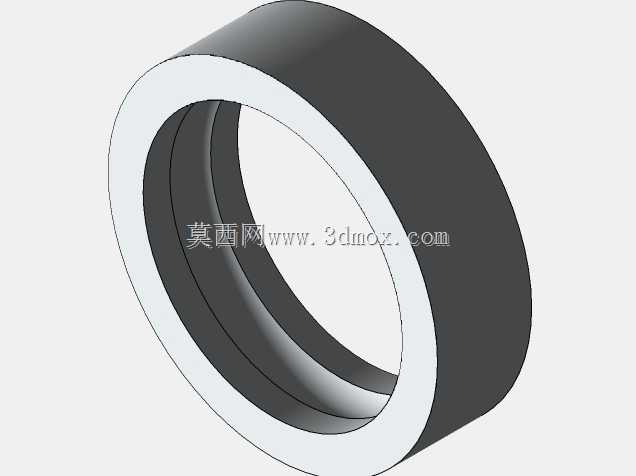

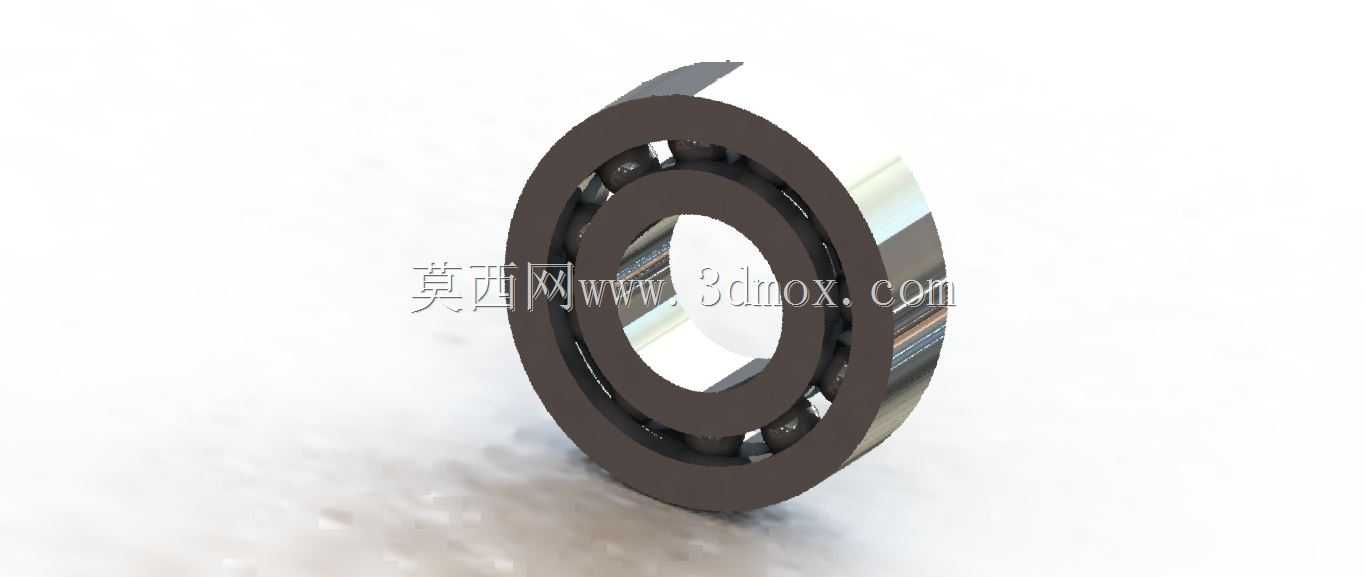

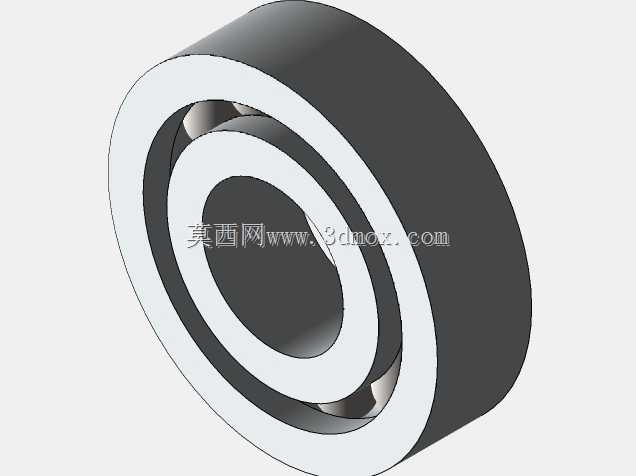

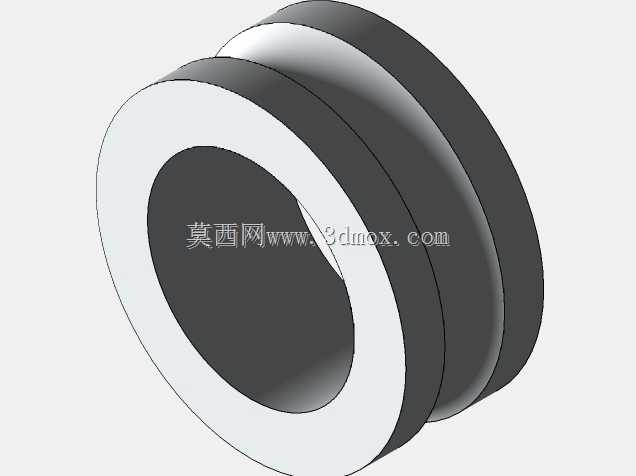

　　这款滚珠轴承的设计遵循常规深沟球轴承的结构逻辑，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成，建模过程中严格还原了各部分的配合关系：内圈与轴采用过盈配合的安装逻辑，内圈内径面为光滑圆柱面，设计时需匹配对应轴径的公差带，保证运转时内圈与轴同步转动无相对滑移；外圈与轴承座孔采用过渡或间隙配合，外径面同样为光滑圆柱面，适配安装座的孔位公差，部分工况下外圈可做微量浮动来补偿轴系的热胀冷缩变形。内圈与外圈的滚道为圆弧型深沟结构，沟道曲率半径略大于钢球半径，既保证钢球在滚道内顺畅滚动，又能承受一定比例的径向载荷与双向轴向载荷，适配多数既有径向力又有少量轴向力的传动场景。

　　保持架的设计采用兜孔式结构，均匀分隔每一颗钢球，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内均匀分布，优化轴承内部的载荷分配，降低运转过程中的振动与噪声。建模时还原了保持架与钢球之间的合理间隙，保证润滑介质可以顺利进入摩擦接触面，形成稳定的油膜，延长零件的使用寿命。从安装边界来看，这类轴承的轴向尺寸紧凑，径向截面尺寸适中，既可以采用单轴承支撑的简支结构，也可以成对使用做背对背、面对面或串联安装，适配不同刚度与载荷要求的轴系设计。在做设备选型匹配时，需要结合轴系的额定载荷、极限转速、安装空间来选定对应尺寸的型号，同时要考虑密封结构的搭配，在粉尘、潮湿等恶劣工况下可搭配带防尘盖或密封圈的变体结构，避免外界杂质进入滚道破坏接触面。建模过程中对滚道与钢球的接触位置做了精准的曲率匹配，还原了实际零件的装配关系，可直接用于设备装配的干涉检查、运动仿真，也能作为非标轴承改型设计的基础参考模型，帮助结构设计人员快速完成轴系的配套设计工作，减少重复建模的工作量。
