法兰连接三通式截止阀结构设计

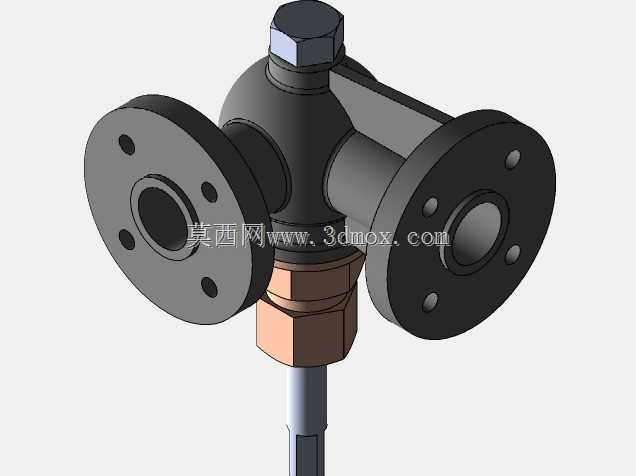

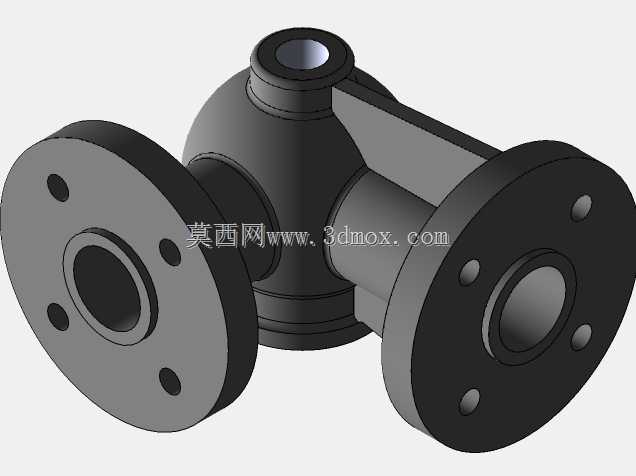

　　这款三通结构的截止阀，主要面向工业蒸汽输送、工艺流体分配类管路场景设计，可同时实现两路介质的通断控制与流向切换，相比普通两通截止阀能减少管路中阀件的布置数量，降低管路泄漏点风险。在实际化工、热力输送场景中，这类阀件常安装在介质分流节点、支路供送端，既可以截断上游来流，也能实现两个下游支路的介质分配，适配饱和蒸汽、常温液态流体等多种常见工业介质的管控需求。从结构设计来看，阀体采用三通式整体铸造成型思路，三个连接端均采用标准法兰对接结构，法兰端面的螺栓孔位按照通用管路法兰规范排布，安装时可直接与同公称通径的管路法兰配对，无需额外加工转接件，能有效缩短现场安装的调整周期。阀杆采用下进上出的装配结构，下部与阀芯配合实现密封面的贴合与分离，

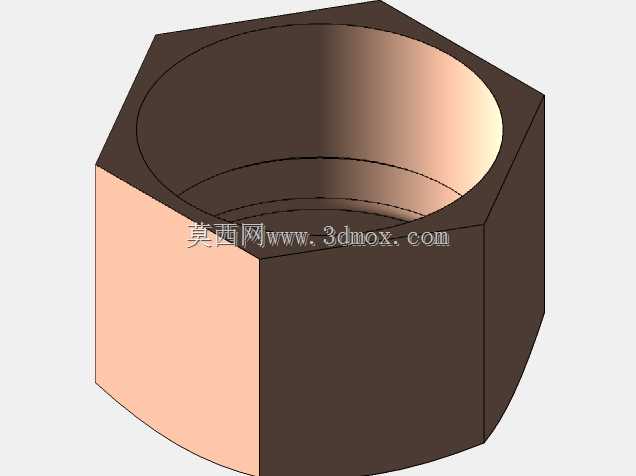

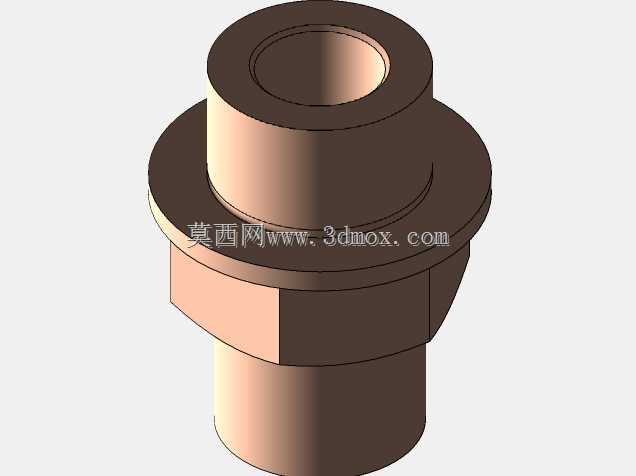

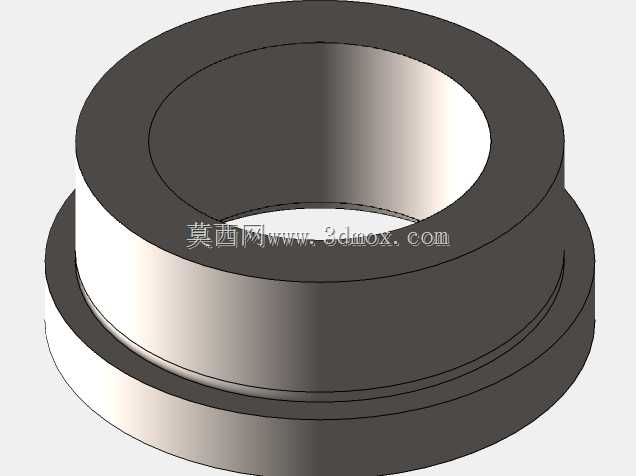

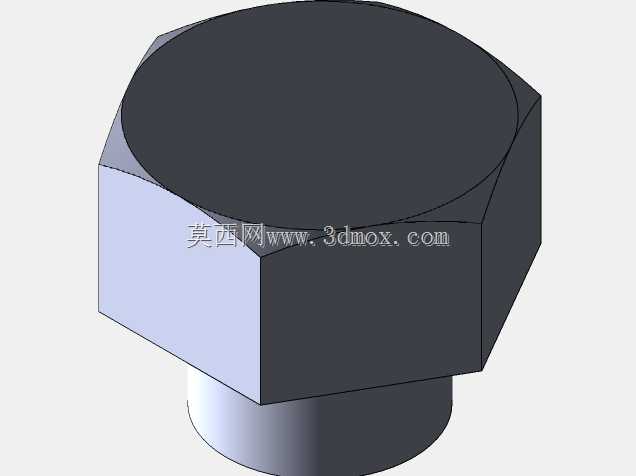

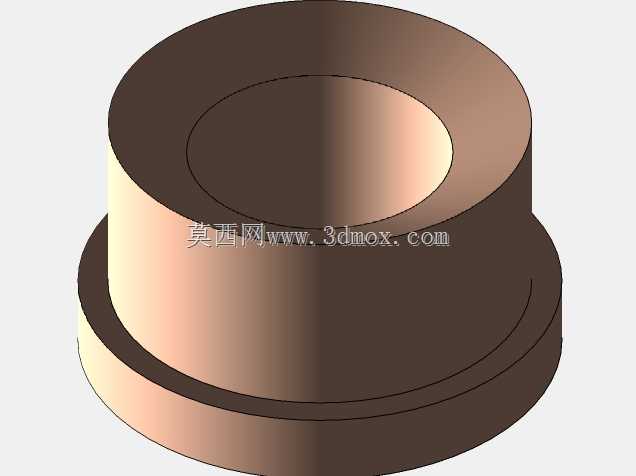

　　上部预留执行机构安装位，既可以适配手动轮操作，也能根据现场控制需求加装气动、电动执行组件，满足不同自动化程度的管路控制要求。密封结构采用锥面配合形式，阀芯与阀座的密封面做了硬化处理，可耐受介质中微小杂质的冲刷，长期频繁启闭也能保持可靠的密封性能，避免出现内漏问题。阀体下部设置了锁紧与调节组件，可在阀芯行程调整到位后锁定阀位，防止管路运行过程中因介质压力波动导致阀位偏移，影响通断或调节精度。从安装边界来看，三个法兰端面的同轴度、端面垂直度均按照管路安装公差要求设计，安装时需保证两侧法兰与管路对接时的平行度偏差在允许范围内，避免额外装配应力作用在阀体上导致壳体变形。手轮或执行机构安装端预留了足够的操作空间，

　　现场布置管路时需在阀杆上部预留不小于阀杆行程两倍的操作检修空间，方便后期更换密封填料、检修阀芯组件。在流体通道设计上，阀体内腔做了平滑过渡处理，减少介质流经时的局部阻力损失，降低管路输送过程中的压损，同时避免介质在腔体内形成滞留区，减少杂质沉积对密封面的损伤。这类阀件在选型适配时，需匹配实际管路的公称压力、介质温度参数，确认法兰密封面形式与现场管路一致，避免安装时出现密封不匹配的问题。建模过程中对所有配合面均做了公差匹配设计，运动部件预留了合理的配合间隙，既保证阀杆动作顺畅无卡滞，也能避免间隙过大导致的介质外漏风险。
