多辐减重式传动滑轮三维结构设计

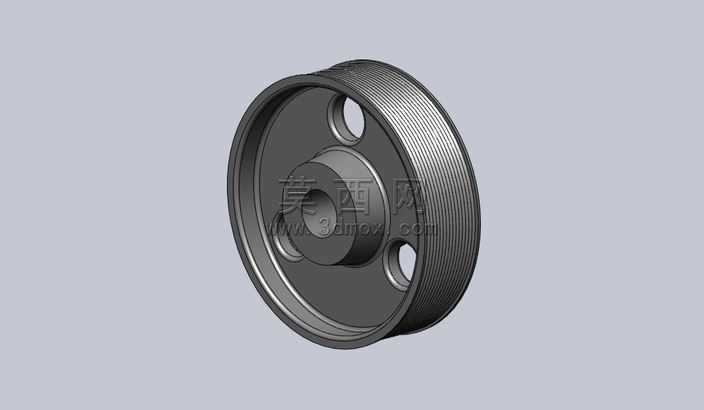

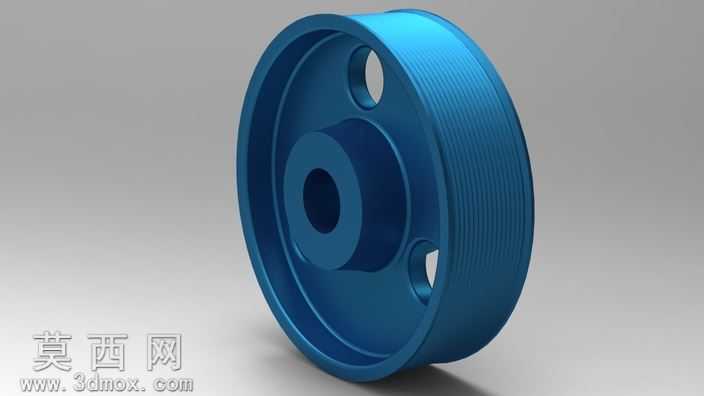

该滑轮模型采用三维参数化建模方式构建，整体为同轴回转体结构，建模过程中先绘制中心轮毂的截面草图，通过旋转特征生成带阶梯安装孔的轮毂主体，轮毂外侧设置环形定位凸台，用于配套轴承或轴件的装配定位，保证轮体转动时的同轴度精度。轮缘部分采用多道环形凹槽设计，建模时通过阵列切除特征生成等距分布的绳槽结构，槽面做圆弧过渡处理，可适配不同直径的绳索或传动带，增大接触摩擦力避免传动打滑，轮缘外壁做细微的滚花纹理处理，通过表面贴图与凹凸材质模拟实际加工后的粗糙接触面，提升渲染真实感。轮辐部分采用三孔镂空式减重设计，在轮毂与轮缘之间均匀分布三个圆形通孔，建模时通过圆周阵列切除特征生成，在保证轮体整体结构强度、满足传动受力要求的前提下，大幅降低了轮体自身重量，减少转动惯量，提升传动响应效率，轮辐与轮毂、轮缘的衔接处均做圆角过渡处理，避免应力集中导致的结构断裂风险。材质配置上，整体赋予金属合金钢材质，调整材质的粗糙度、金属度参数，模拟机加工后的金属表面质感，边缘处添加细微的倒角高光效果，还原真实五金零件的加工细节。渲染阶段采用三点布光方式，主光源从斜上方投射突出轮体的立体轮廓，补光弱化阴影区域的死黑问题，环境光添加微弱的反射效果，让金属表面呈现自然的环境反射，整体渲染效果清晰展现滑轮的各部分结构细节，可用于机械传动结构的装配演示、五金配件的产品展示等场景，设计过程中充分考量了实际使用中的装配需求、受力特性与轻量化要求，结构设计符合通用机械传动件的设计规范。
