ESP32驱动多LED环形智能腕表结构设计

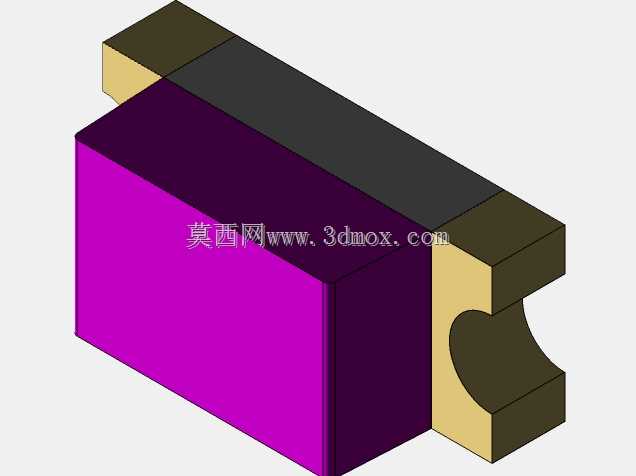

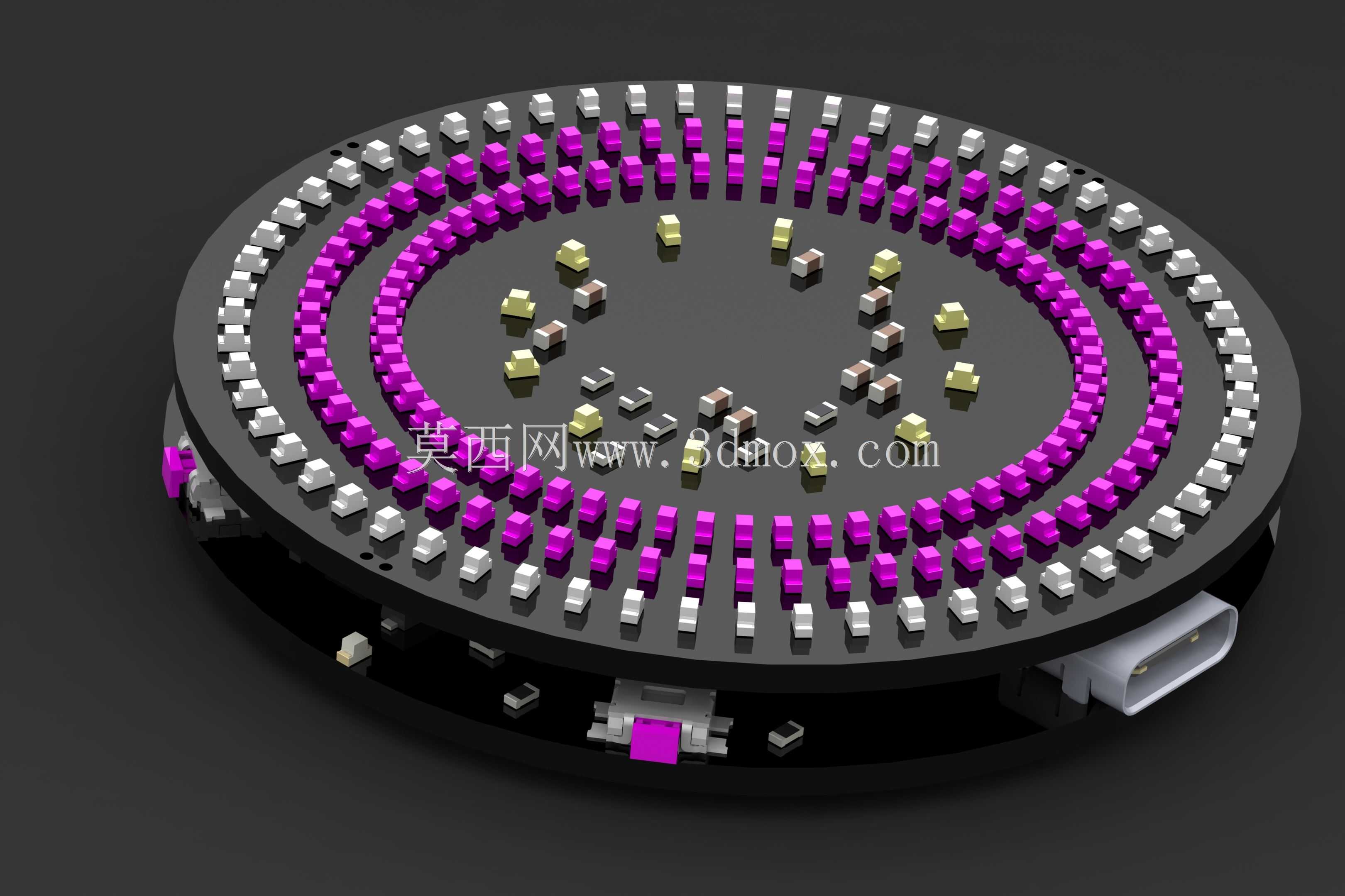

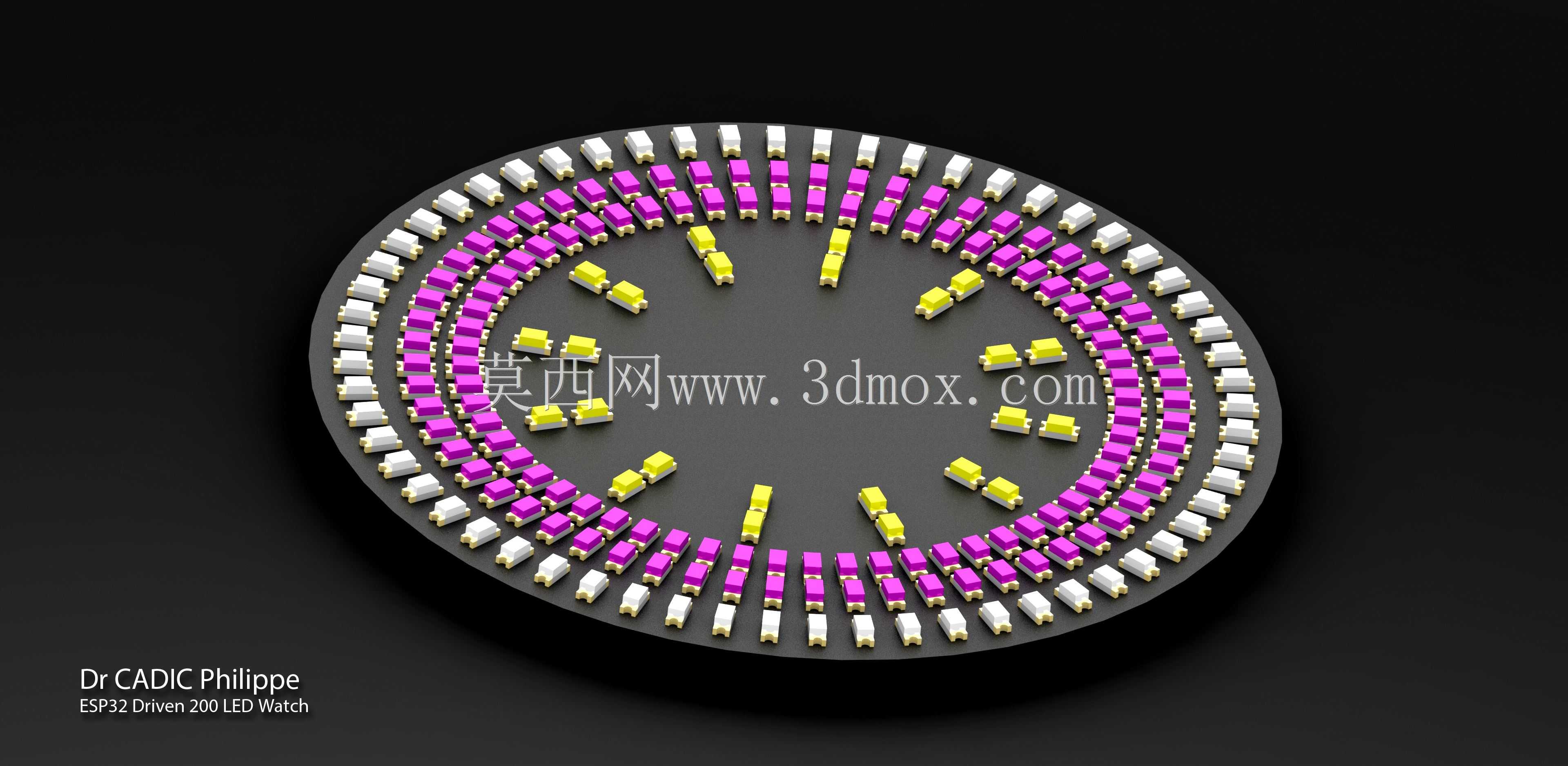

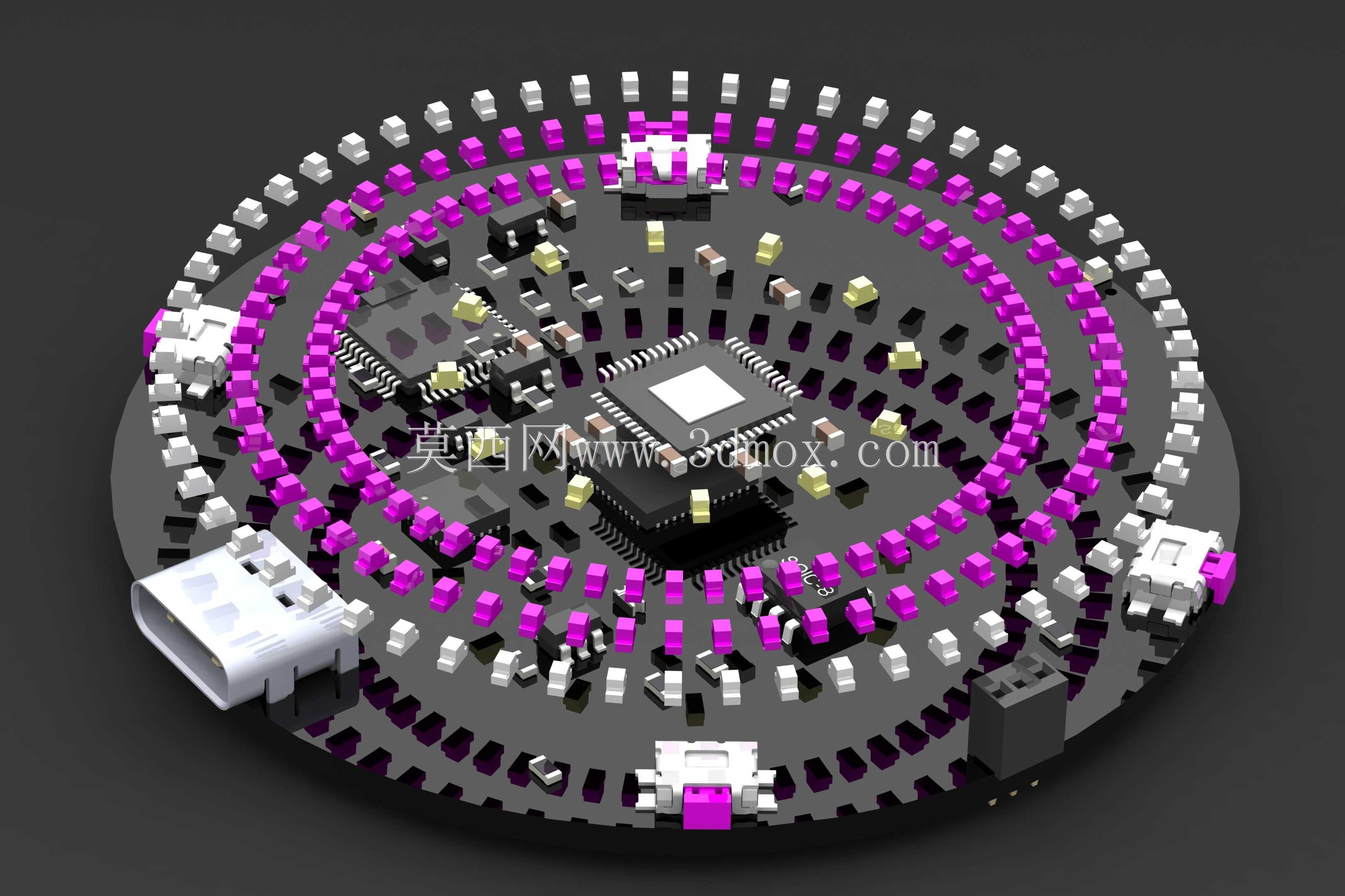

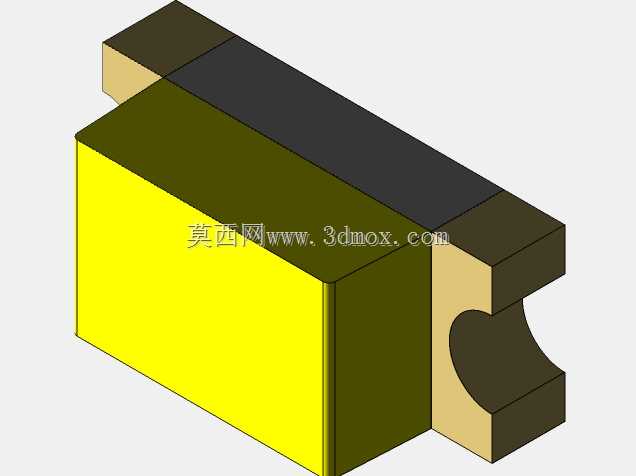

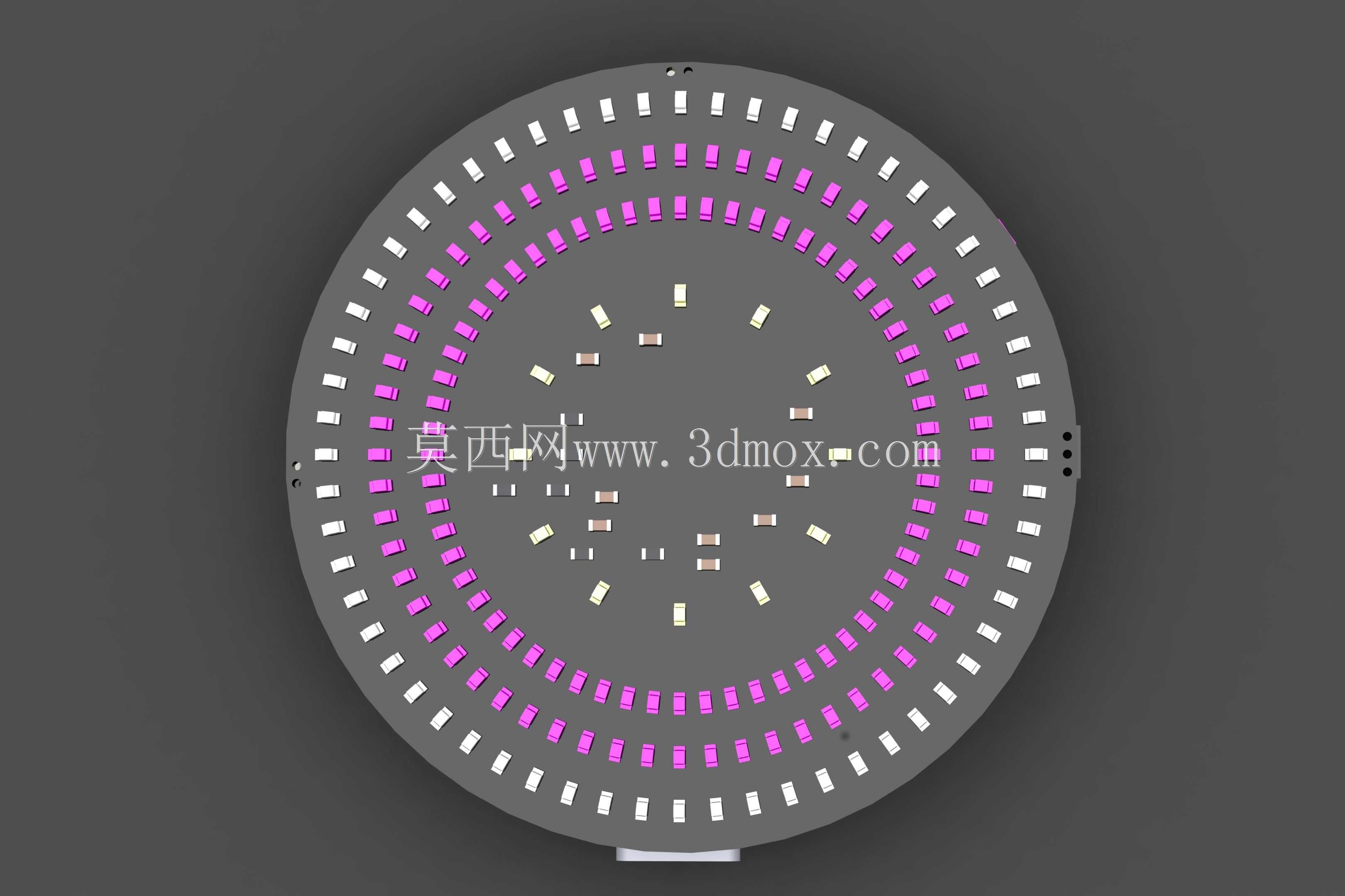

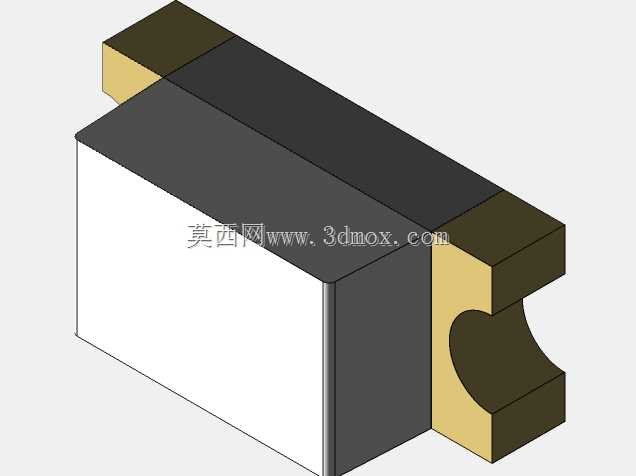

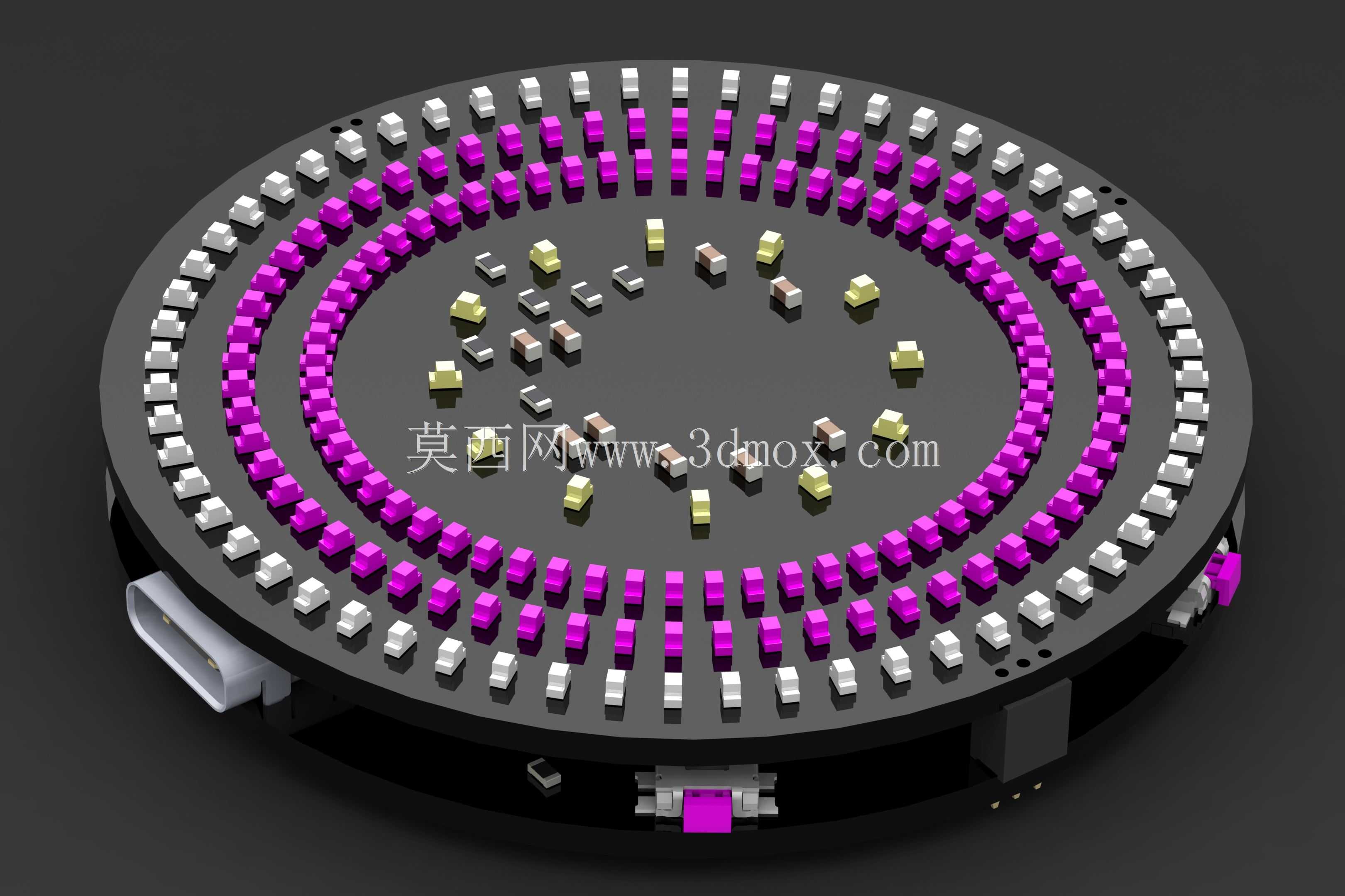

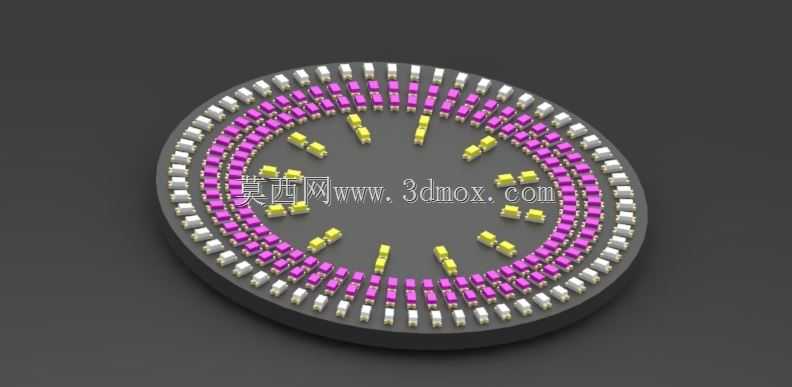

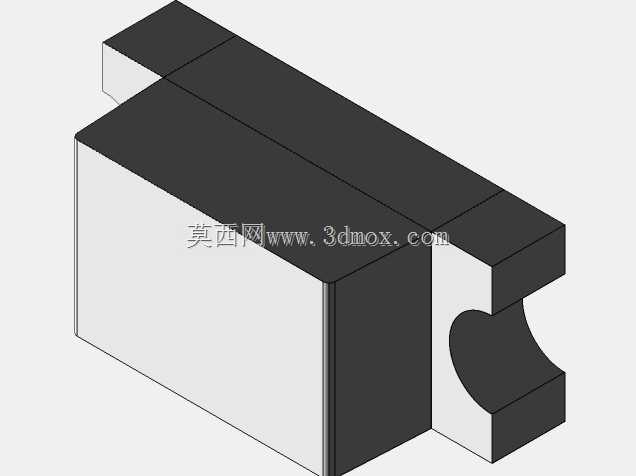

　　这款可穿戴智能腕表的结构设计围绕高密度环形LED视觉显示需求展开，核心控制单元采用ESP32 pico D4模组，在有限的表壳空间内完成192颗0603封装LED的环形阵列排布，兼顾电路布线空间与视觉显示的均匀性要求。从实际应用场景来看，该腕表可覆盖日常穿戴的时间显示、趣味光效交互、联网信息提示等使用需求，环形LED阵列可通过不同灯珠的亮灭组合、色彩变化实现时间刻度指示、状态反馈、自定义光效展示等功能，相比传统指针或点阵屏腕表具备更强的视觉辨识度与个性化展示空间。设计过程中首先确定表盘的环形布灯逻辑，将LED分为多层环形排布，内层灯组对应小时刻度指示，中层环形灯组对应分钟刻度，外层灯组可实现秒级动态光效或状态提示，

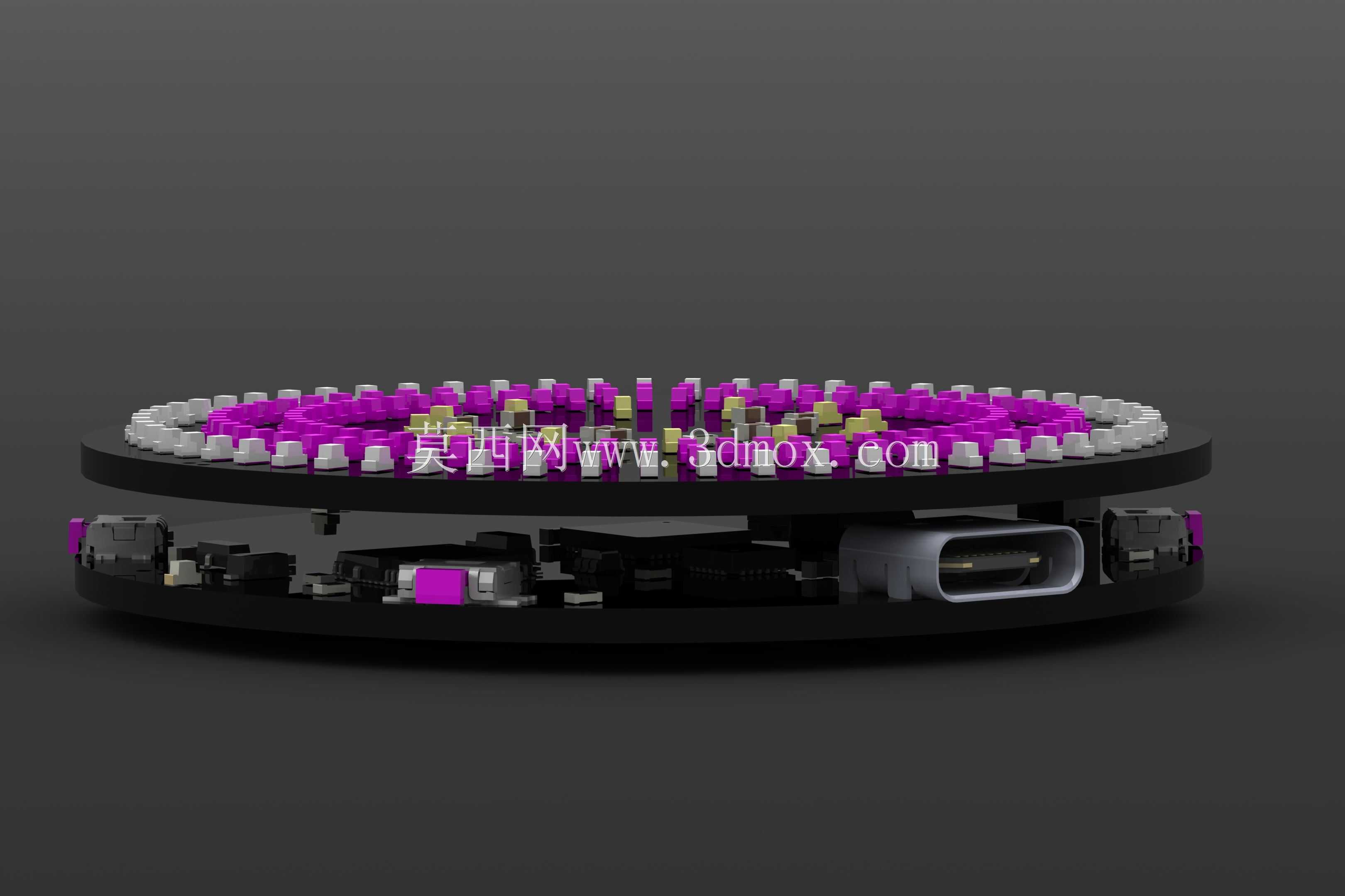

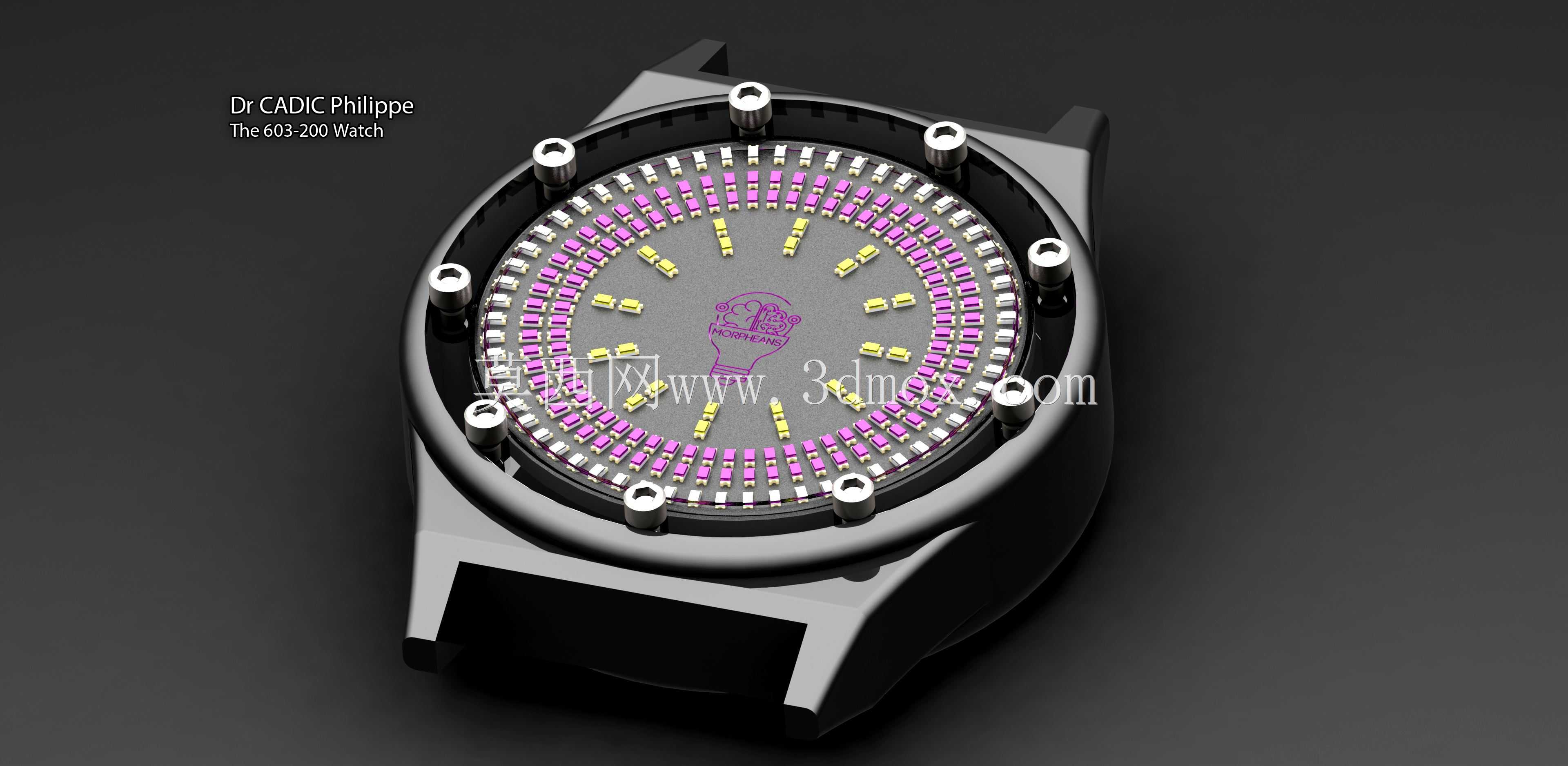

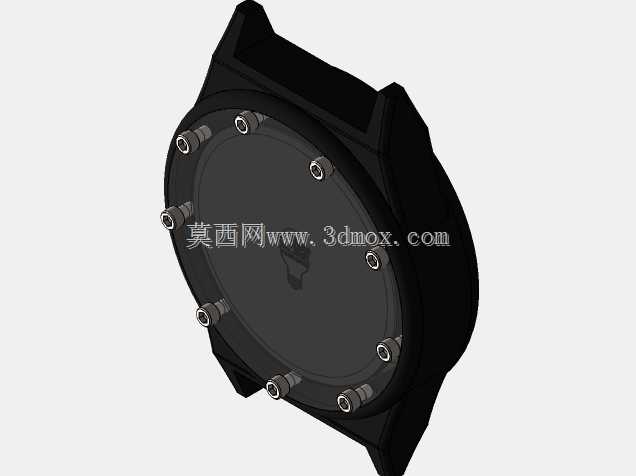

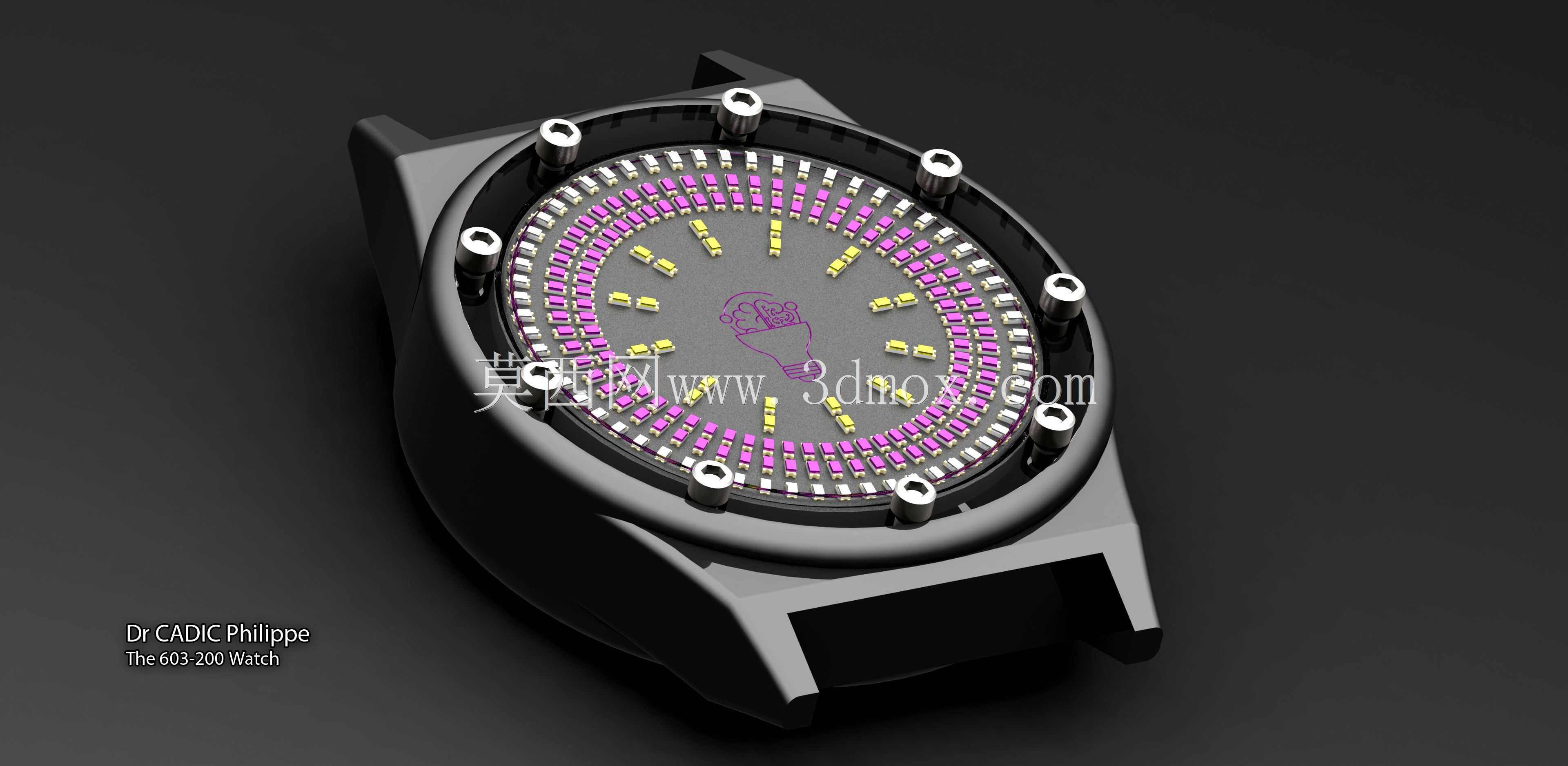

　　每颗LED的焊接点位预留0.2mm的工艺公差，适配SMT批量贴片的生产要求，避免相邻灯珠间距过小导致的连焊、漏焊问题。表壳主体采用一体化金属结构设计，表圈位置均匀分布8颗固定锁柱，既实现表镜与底壳的锁紧密封，也作为外观装饰元素强化腕表的机械质感，锁柱突出表圈的高度控制在1.2mm，避免日常穿戴时剐蹭衣物。表耳位置采用一体化弯折结构，适配标准宽度的快拆表带，表带安装槽的宽度公差控制在±0.1mm，保证不同材质表带的安装兼容性，表耳与表壳的过渡位置做R3圆角处理，降低穿戴时的硌手感。内部结构设计上，控制主板采用圆形PCB适配表壳内腔，电池放置于主板下方的预留仓体，仓体与主板之间预留0.3mm的绝缘间隙，避免电池磨损主板线路，

　　充电触点设置在表壳侧方，做沉台设计保证触点不突出外壳平面。表盘表面覆盖高透钢化表镜，表镜与表圈之间设置0.5mm的密封胶圈，满足日常穿戴的生活防水要求，LED灯珠与表镜之间预留0.8mm的匀光距离，避免灯珠直射产生的刺眼眩光，同时保证光效的均匀扩散效果。从安装边界来看，整表不含表冠的外径控制在46mm，表壳厚度控制在12mm，适配多数成年人的腕部穿戴尺寸，内腔的元器件排布避开表耳的螺丝固定柱，避免组装时螺丝顶伤内部元器件，所有内部结构的棱角位置均做倒角处理，避免组装过程中划伤排线或绝缘层。
