CNC3018设备轴端微动开关改造结构

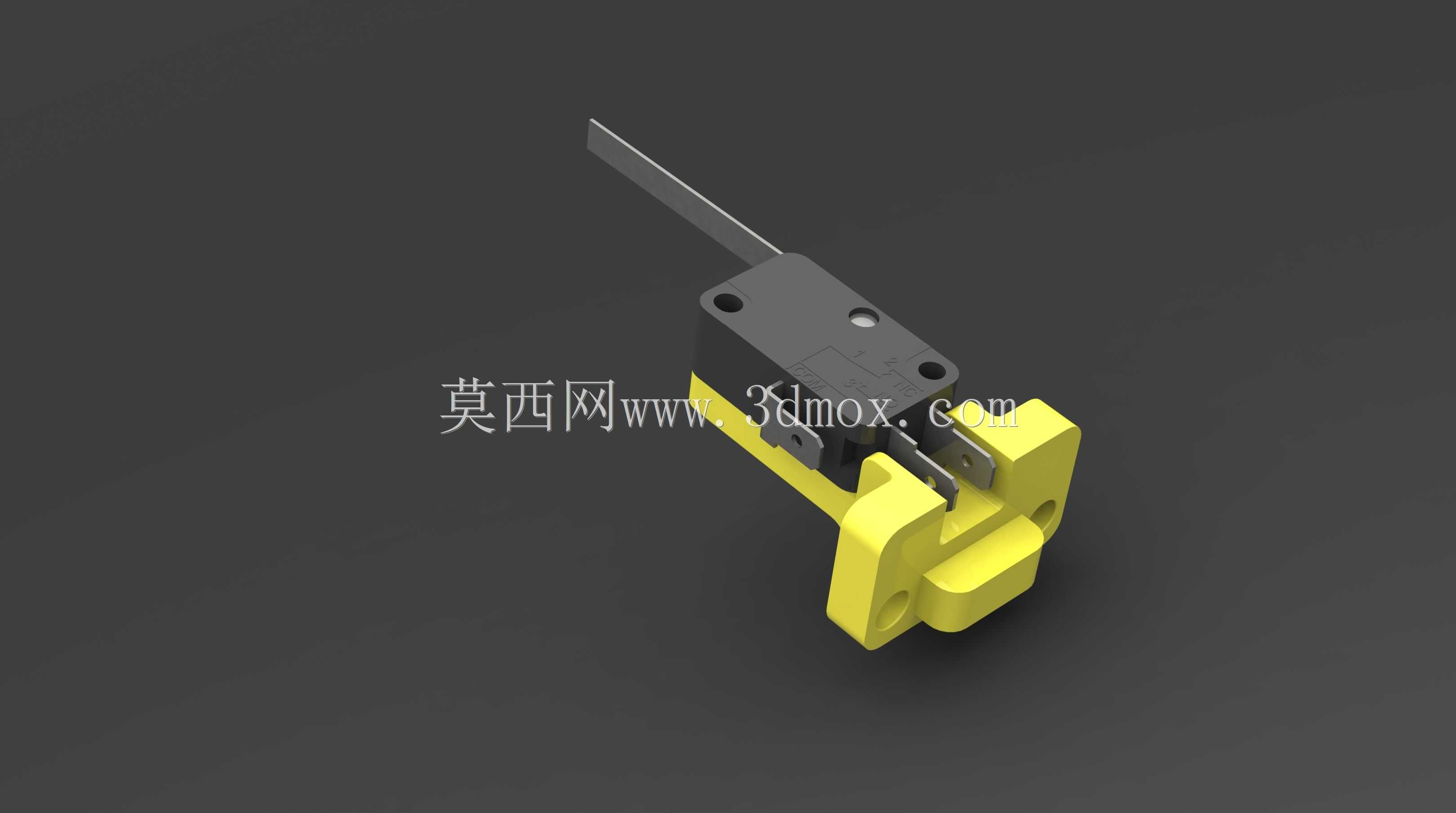

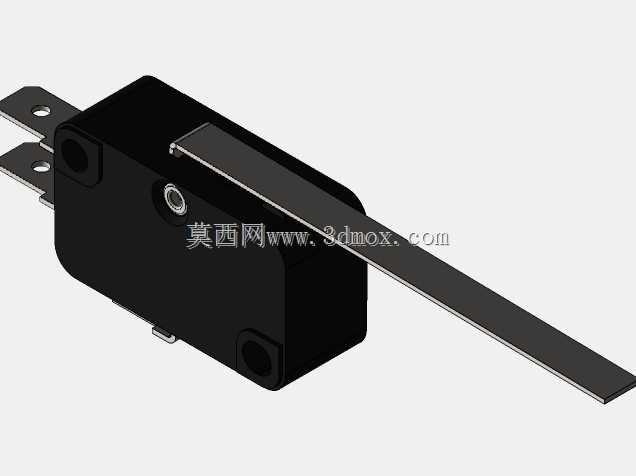

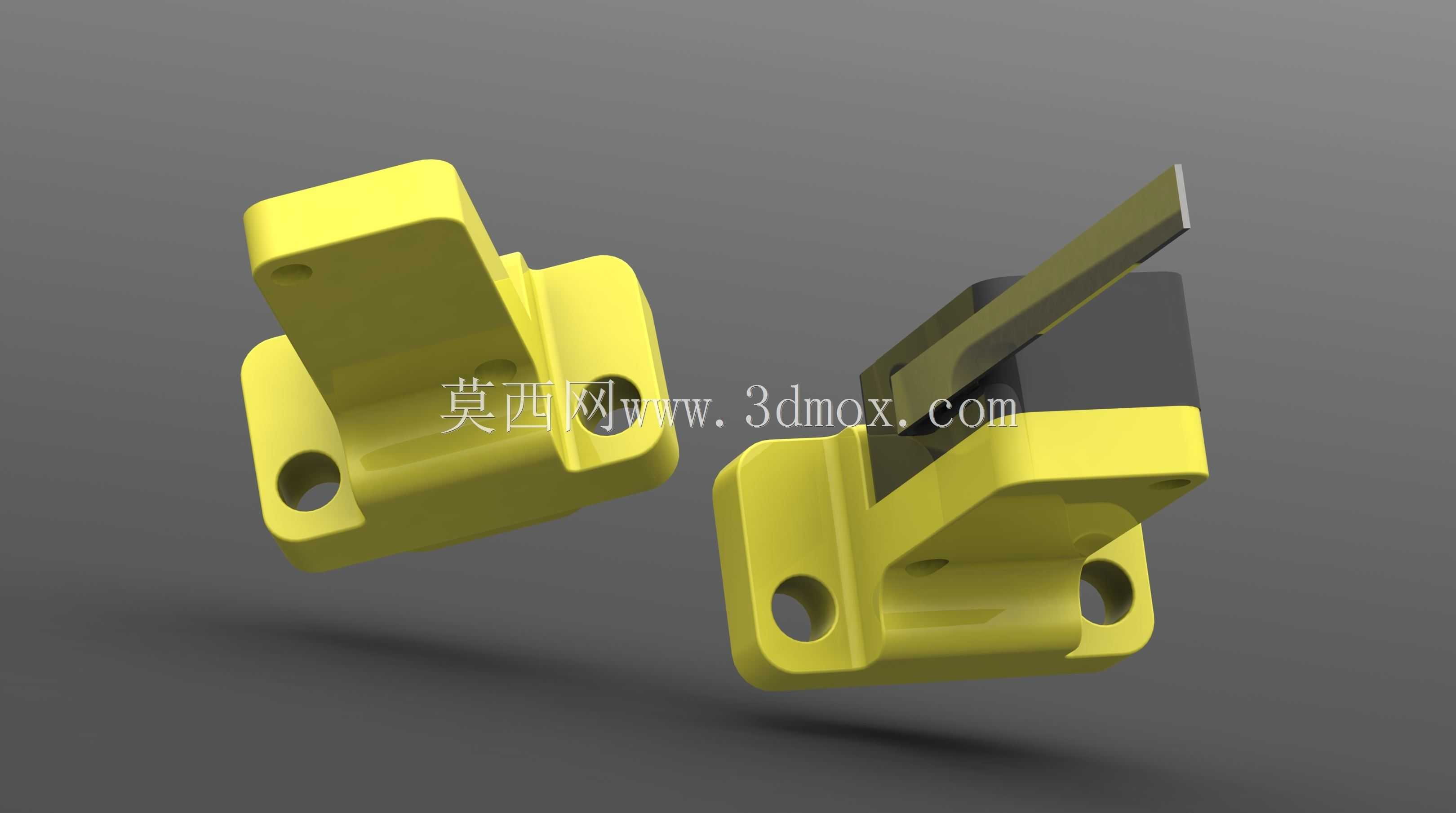

　　在小型桌面数控雕刻设备的日常使用场景中，轴端行程限位是避免设备超程撞机、保障加工安全的核心结构环节，不少入门级CNC3018设备原厂并未配置可靠的硬限位触发结构，仅靠软件限位容易因丢步、参数设置偏差出现轴体超出行程的问题，轻则导致加工工件报废，重则造成丝杆、导轨等传动部件的硬性磕碰损伤。这套改造结构针对CNC3018的轴端安装空间做了适配设计，核心是通过定制的两个黄色安装固定座，将标准微动开关牢靠固定在轴端的对应行程终点位置，让运动轴移动到极限位置时，能精准触碰到微动开关的触发弹片，及时向设备控制系统传递到位信号，切断轴体的运动输出，从硬件层面实现超程保护。

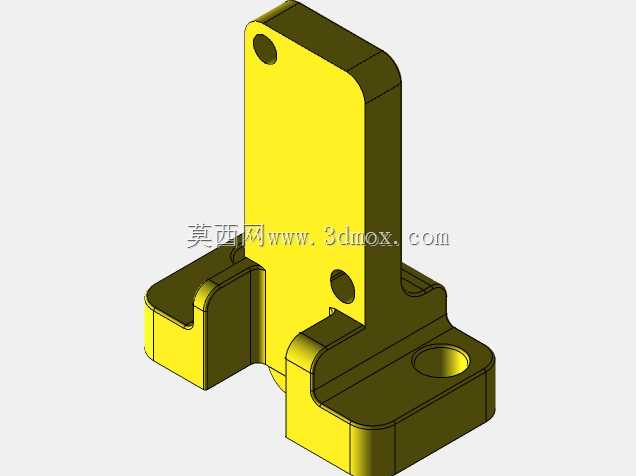

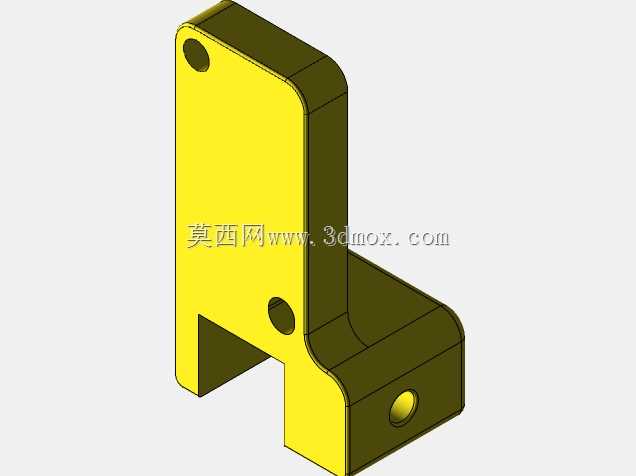

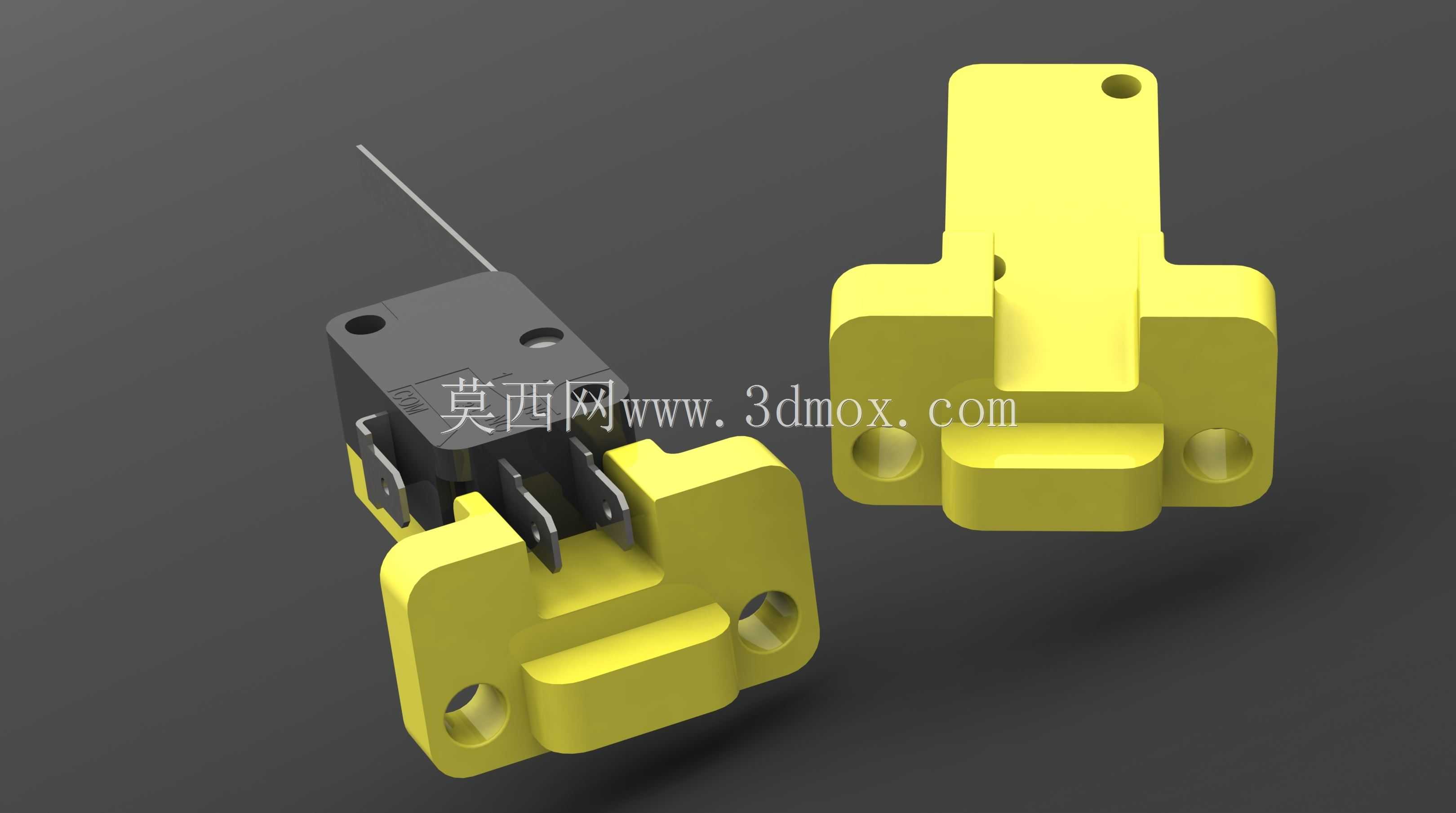

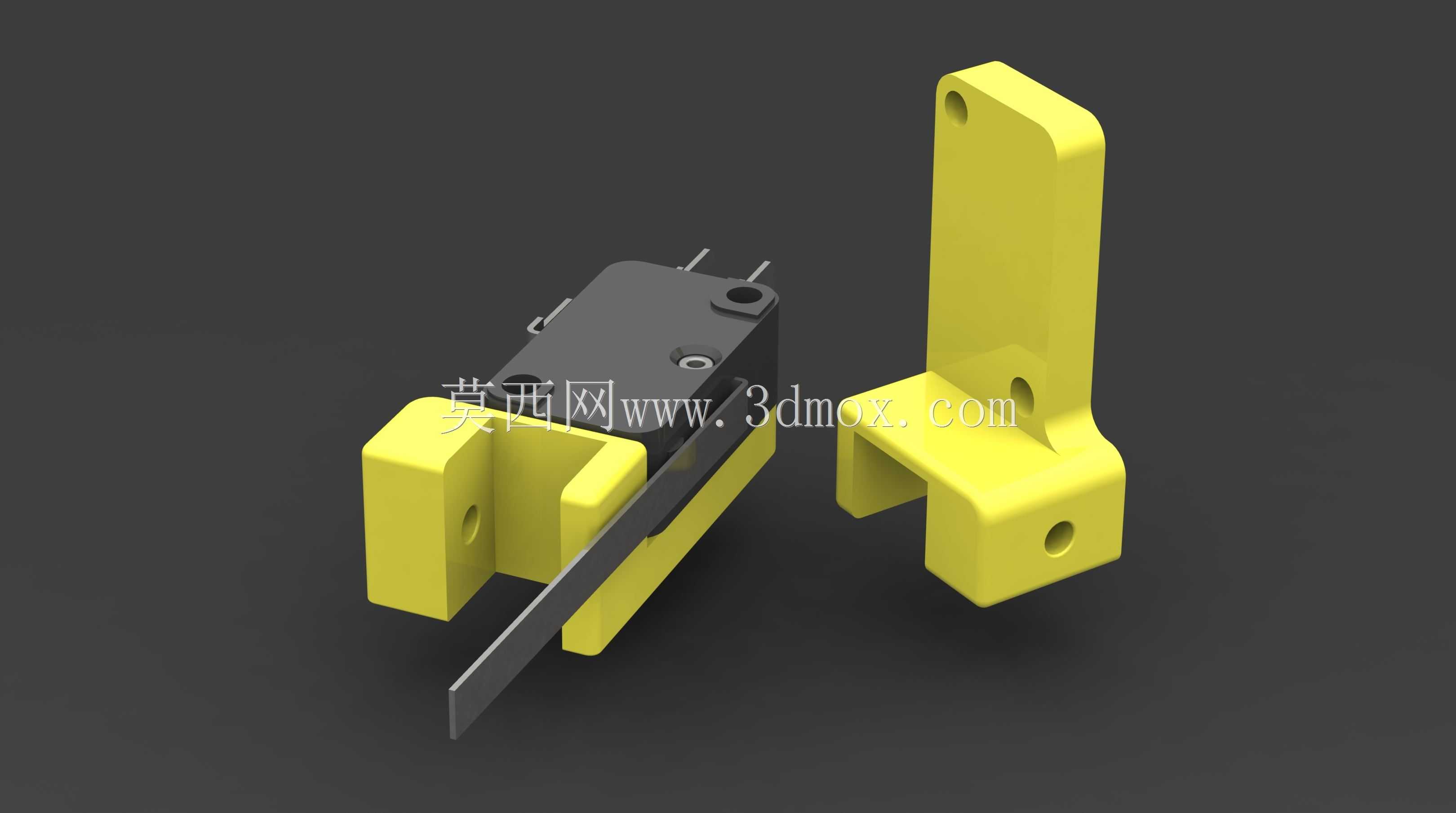

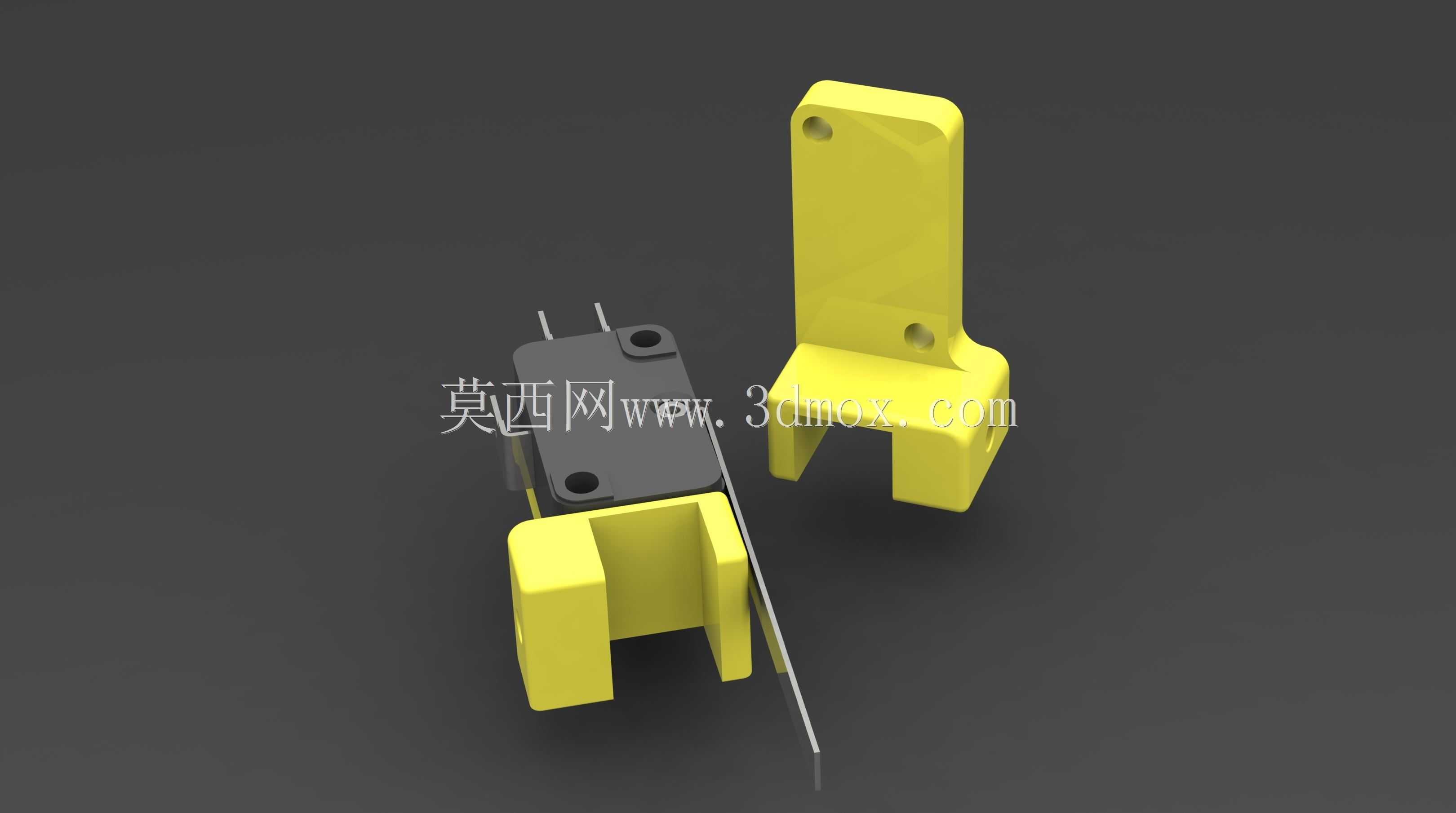

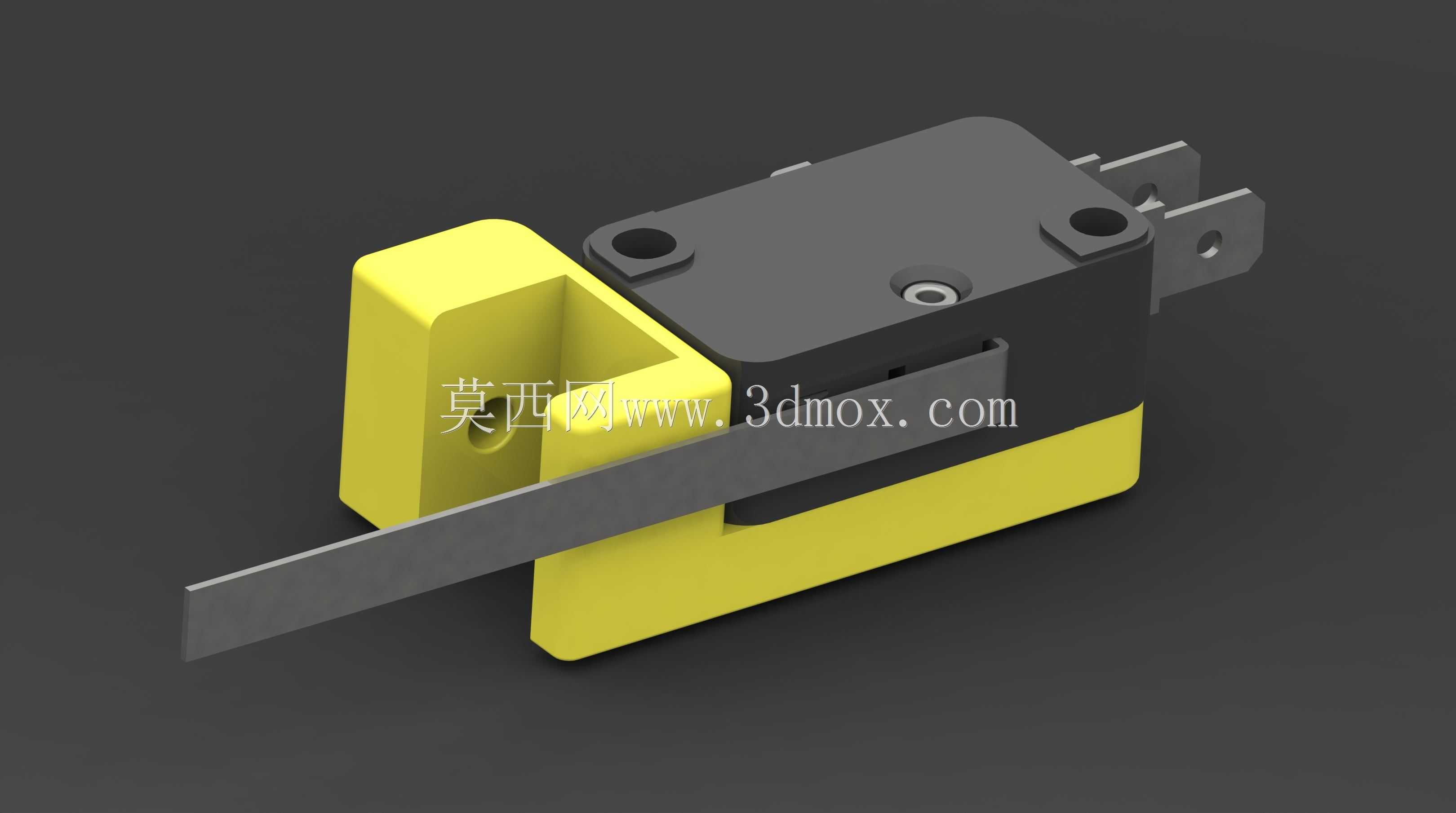

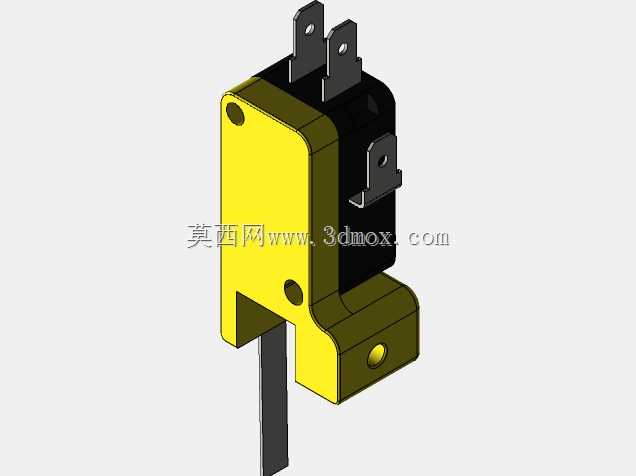

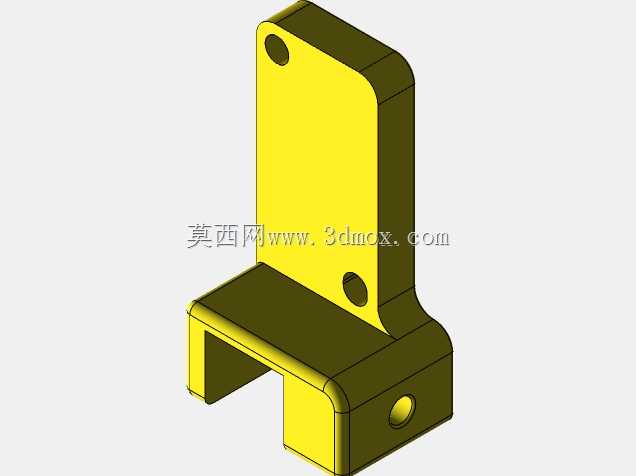

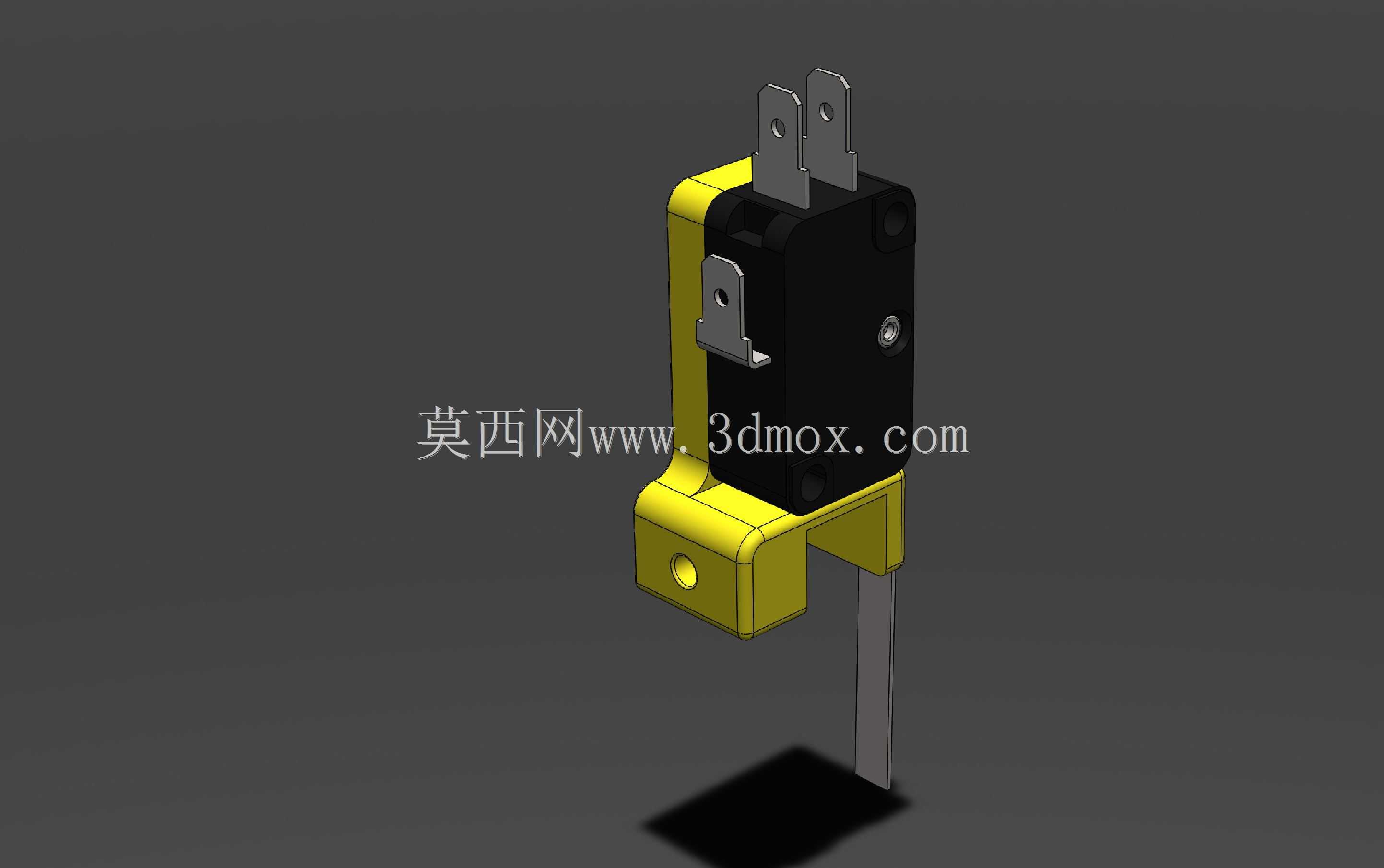

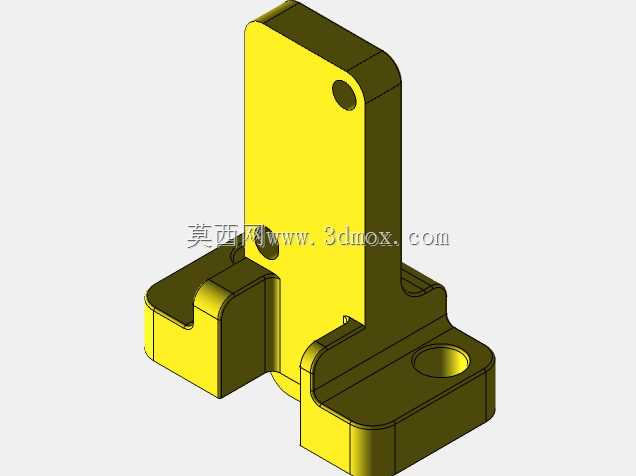

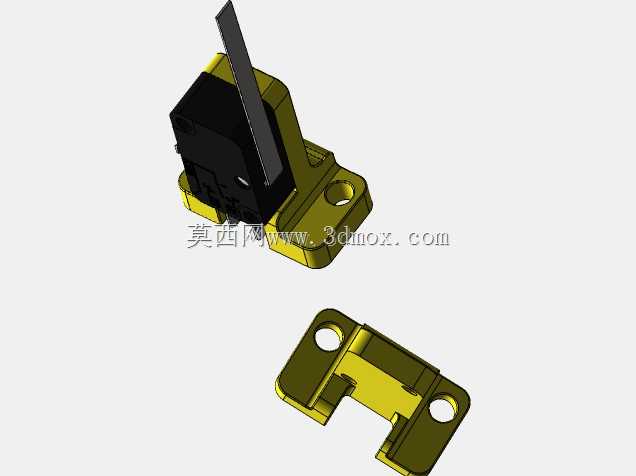

　　设计过程中首先考虑了安装边界的适配性，固定座的卡槽结构完全匹配CNC3018轴端的型材安装尺寸，不需要对设备原有结构做打孔、切削等二次破坏性加工，直接通过预留的安装孔位就能用螺丝完成固定，安装位置可以根据实际行程需求做小幅调整，适配不同加工行程的改装需求。两个固定座分别承担开关承载和触发配合的功能，其中一个座体用于卡装固定微动开关，座体的卡槽尺寸刚好贴合微动开关的外壳轮廓，避免设备运行过程中因振动出现开关移位、触发位置偏移的问题；另一个座体固定在运动轴的对应移动端，随轴体同步移动，当轴体移动到极限位置时，该座体的端面会平稳压下微动开关的弹片，触发动作的力度和行程都经过匹配，既不会因为接触行程不足导致触发失效，也不会因为压合量过大损坏微动开关的内部触点。

　　从实际使用的角度看，这套结构充分考虑了桌面级数控设备的振动特性，所有安装结合面都做了贴合设计，固定后没有多余的悬臂结构，长期运行不会出现松动位移。触发弹片的接触位置做了对应避让，不会和轴体的丝杆、导轨等运动部件产生运动干涉，日常维护时只需要检查固定螺丝的松紧度，不需要频繁调整触发位置。相比市面上通用的限位开关安装支架，这套结构完全贴合CNC3018的轴端轮廓，安装后不会突出设备原有轮廓太多，不会额外占用设备的工作台加工空间，也不会影响设备的原有外罩安装。结构的壁厚做了合理设置，既保证了足够的结构强度，在轴体快速移动碰撞触发时不会出现座体断裂、变形的问题，也不会因为结构过于厚重造成材料浪费，适配3D打印或者小批量机加工的生产方式，普通用户也能快速完成制作和安装调试。
