NEM17安装座配套同步带轮支撑结构

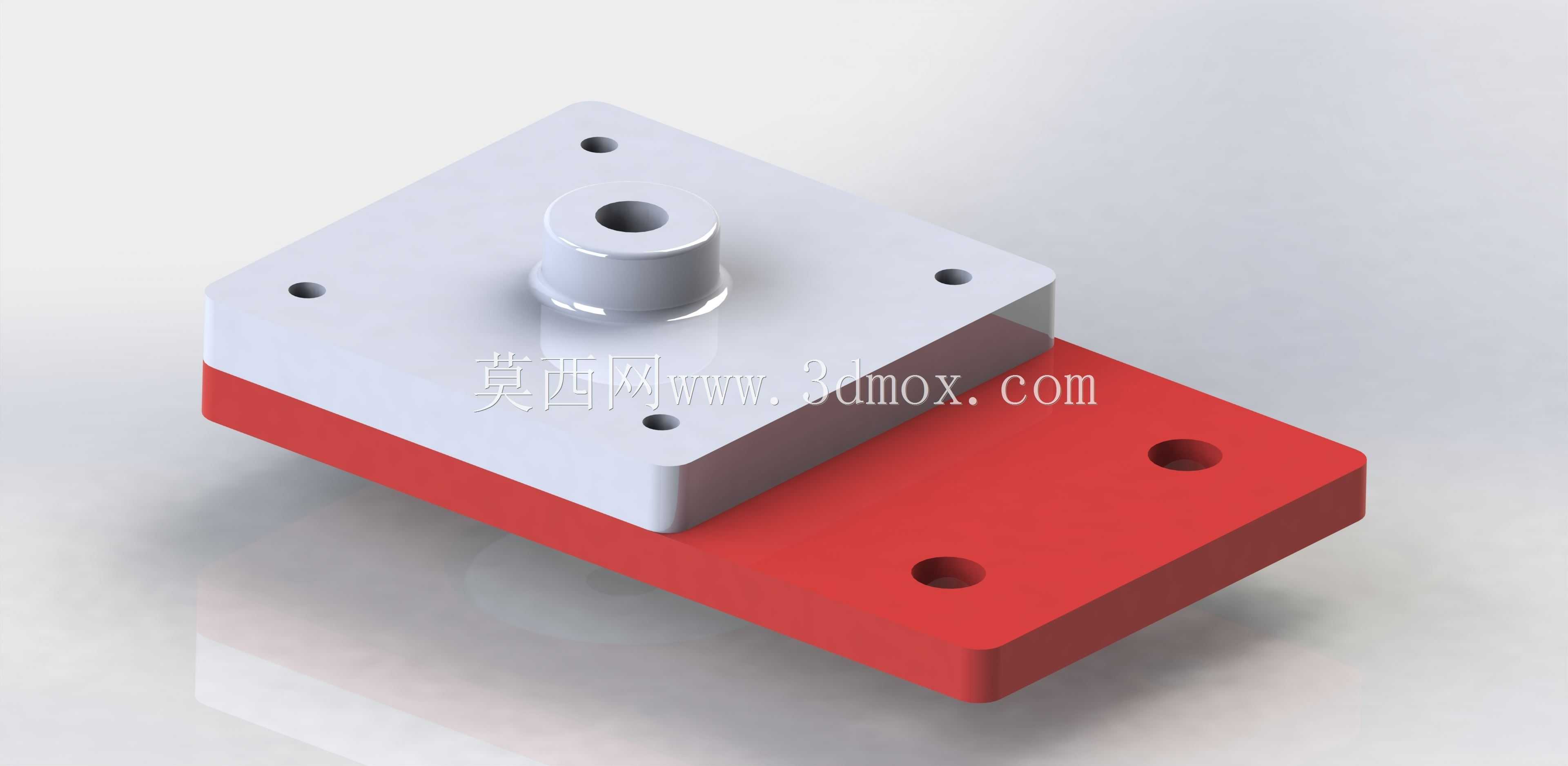

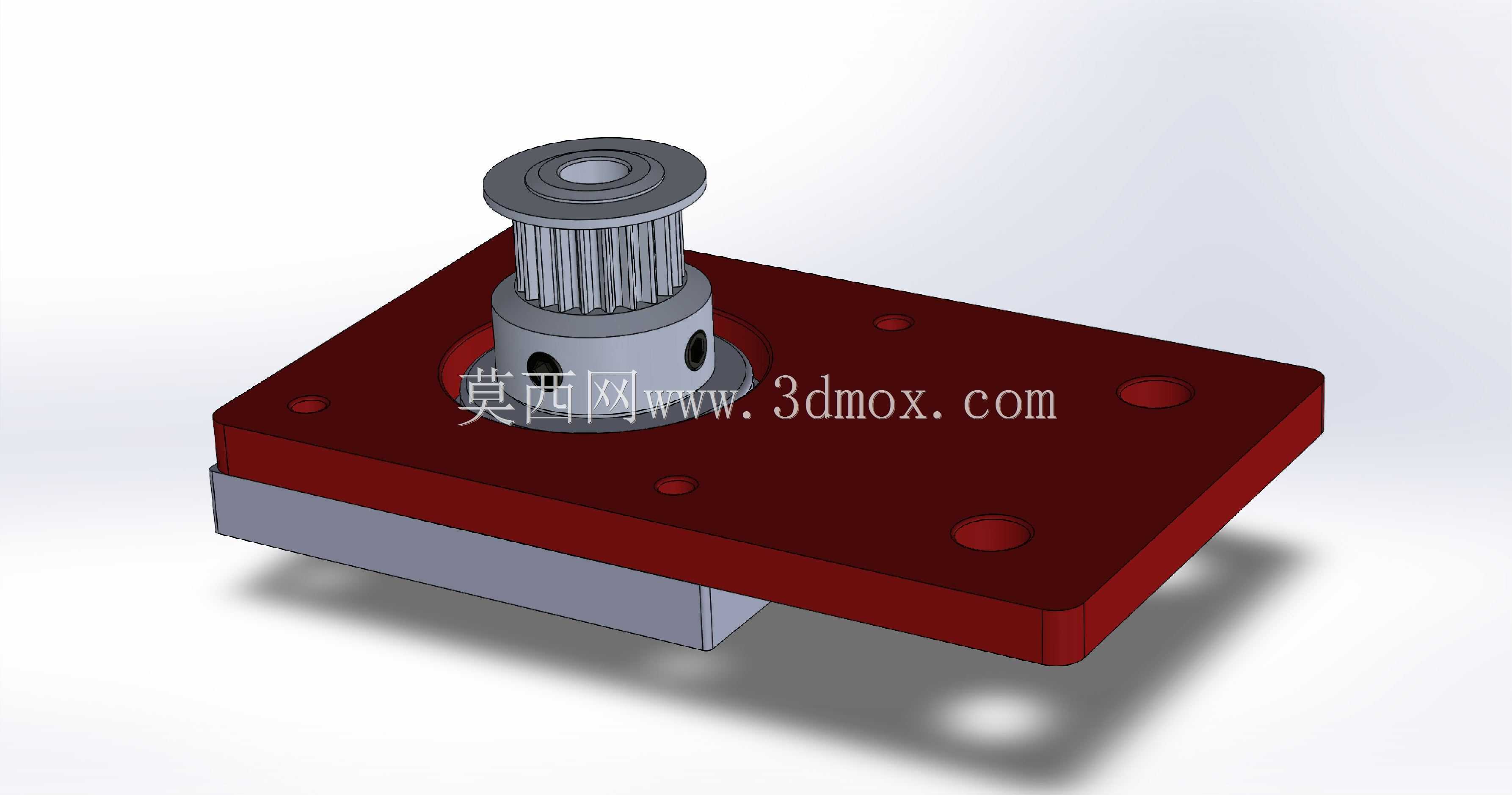

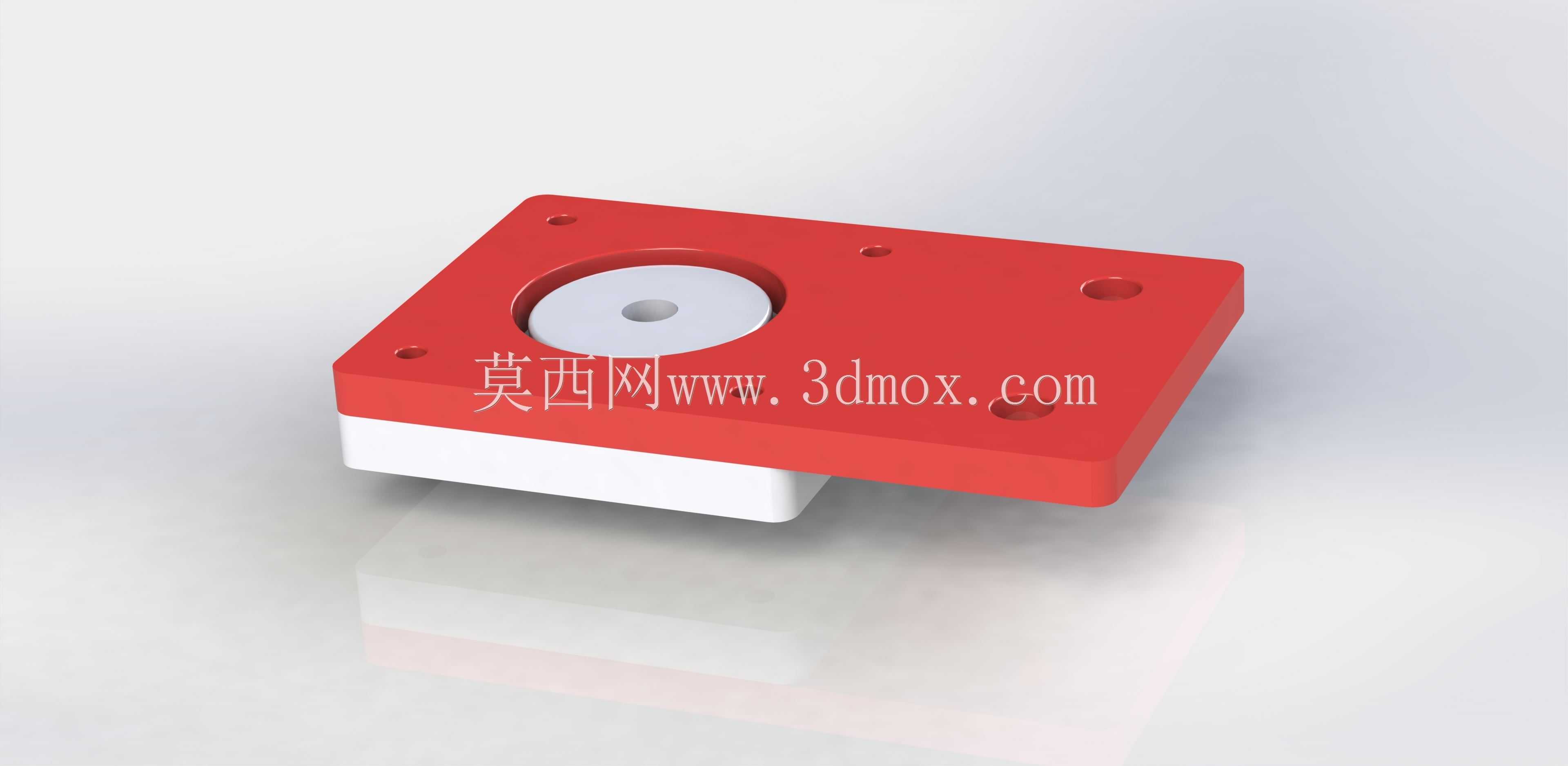

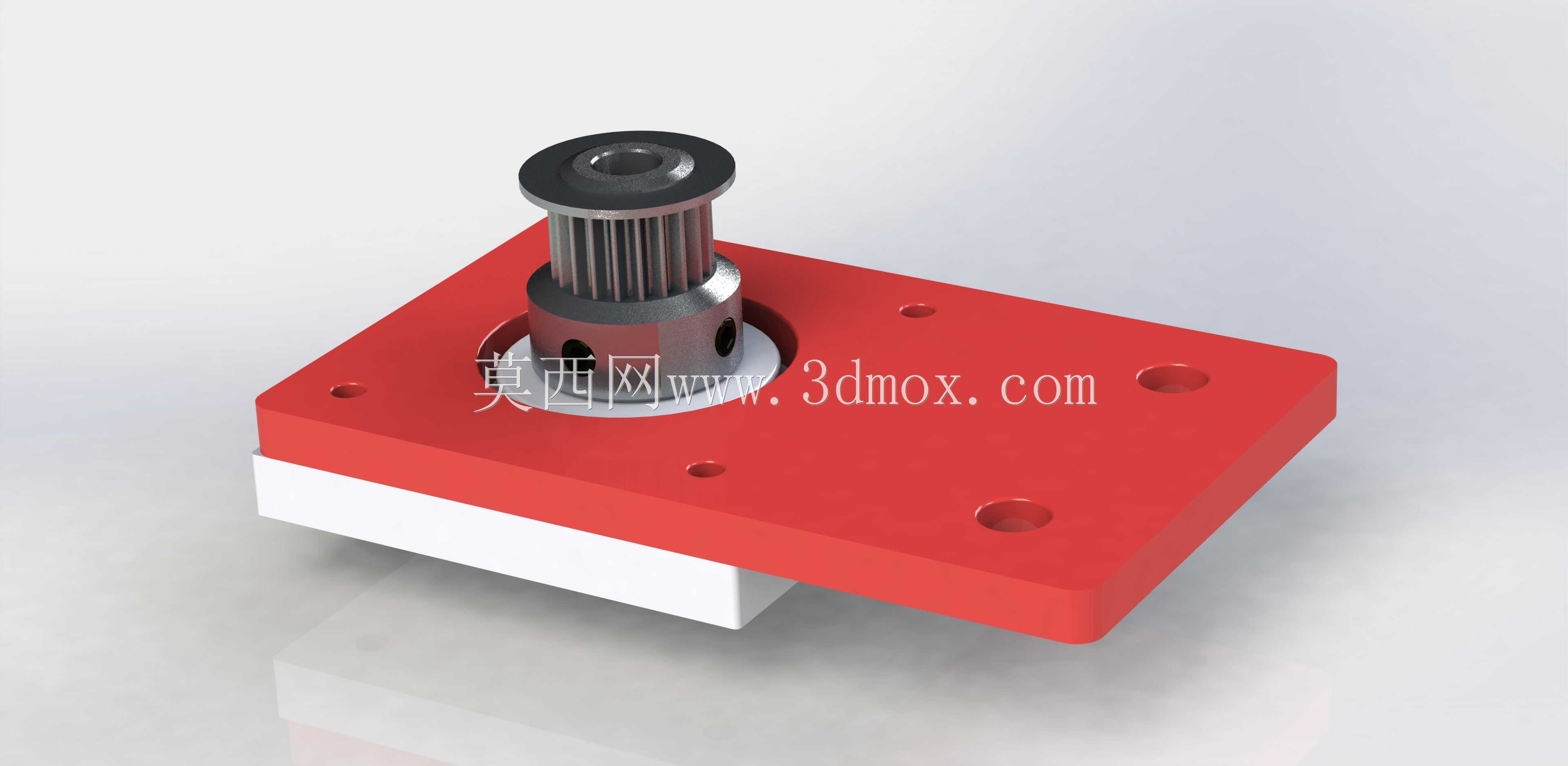

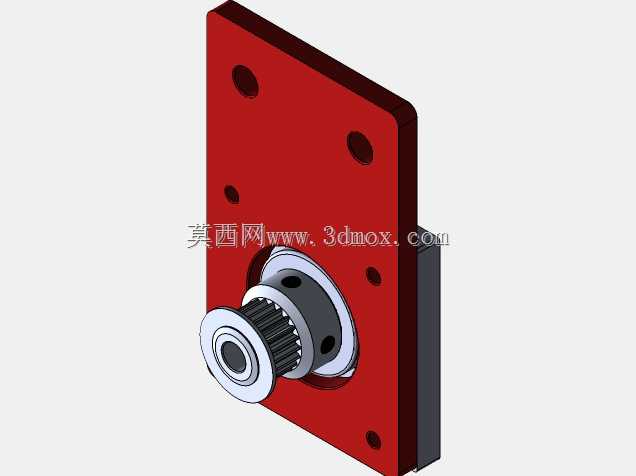

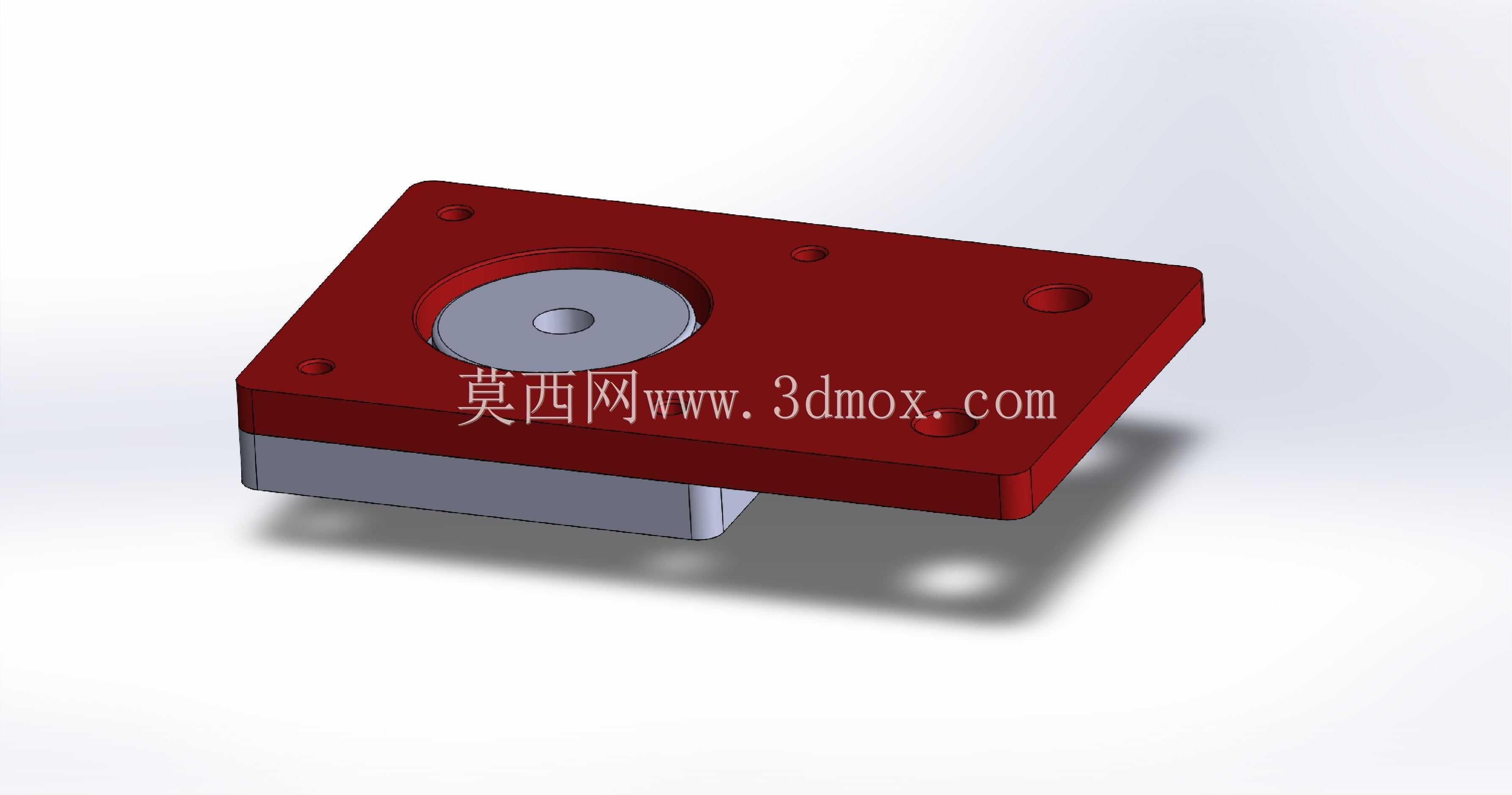

　　在小型自动化传动模组、桌面级精密运动平台的结构搭建中，这类适配NEM17规格安装位的皮带轮支撑结构，是同步带传动链路里承担轮体定位、载荷传导的核心基础构件，常见于3D打印设备运动轴、小型点胶机位移模组、桌面型检测设备的进给传动单元中，用来替代悬臂式轮体安装带来的偏载晃动问题，提升同步带传动的运行稳定性。从实际使用场景来看，该构件的安装底板预留了对应NEM17安装孔位的沉孔，可直接固定在标准17规格电机的安装端面，也可通过底板的四个通孔锁附在型材机架的预设安装位上，底板下方的白色垫块为安装让位结构，可避开安装面的凸起焊点、走线槽或者其他干涉构件，保证支撑面贴合度，避免安装后出现应力翘曲。设计时优先考虑了轮体的同轴度约束，

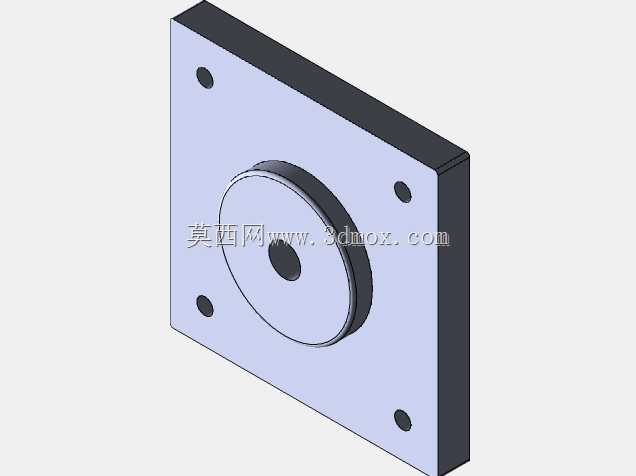

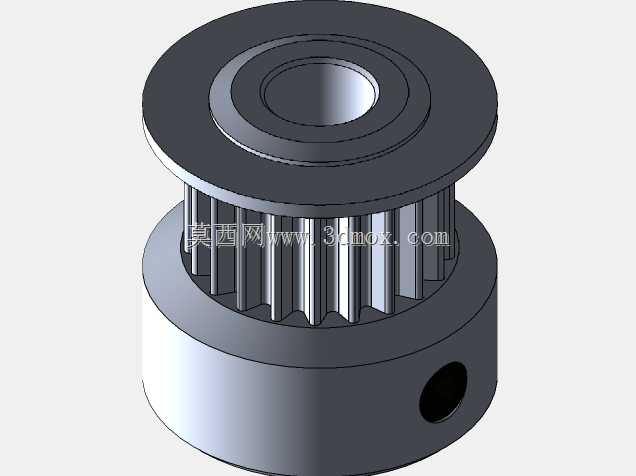

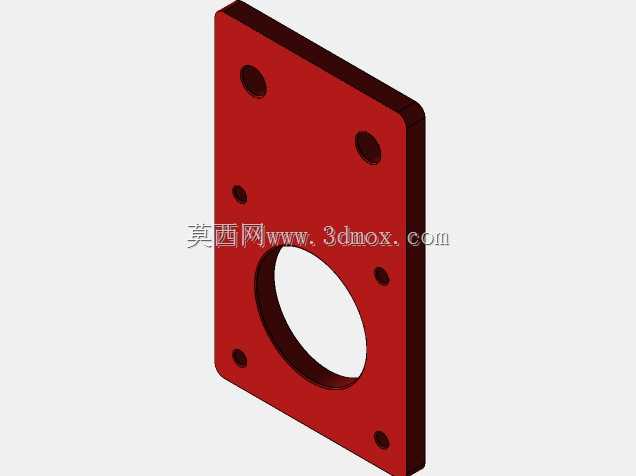

　　中间的轴承安装位采用台阶孔结构，可嵌入标准深沟球轴承来支撑同步带轮的转轴，轮体与安装板之间预留了0.2mm的轴向间隙，避免带轮转动时与安装板端面发生摩擦剐蹭，同时带轮的齿形端面高出安装板上表面足够距离，可适配宽度6mm、10mm的常规同步带安装，不会出现带体与安装板边缘剐蹭的问题。红色的安装基板采用了等厚板材加工，四个安装孔的孔位公差控制在±0.05mm范围内，保证安装后带轮的轴线与传动方向保持垂直，避免同步带运行时出现跑偏、齿面偏磨的问题。从安装边界来看，该结构整体占用的安装空间紧凑，横向与纵向的安装尺寸适配NEM17标准安装的孔距要求，突出安装面的带轮高度可根据实际传动中心距需求做微调，

　　不需要额外加装转接垫片即可适配多数小型同步带传动的布局需求。在实际选型应用中，这类支撑结构多用于电机输出端与负载端距离较远的传动场景，通过在传动链路的末端加装该支撑轮组，可拉长同步带的有效传动跨度，同时张紧同步带的松弛段，减少带体高速往复运动时的震颤，提升运动平台的定位精度，尤其是在频繁正反转的往复运动工况下，该结构的刚性支撑可有效避免带轮轴的径向窜动，降低同步带跳齿的概率。结构设计上没有多余的冗余特征，所有加工面均为平面铣削与钻孔加工，加工工艺性好，可采用铝合金阳极氧化或者钢板喷塑的工艺做表面处理，兼顾轻量化与结构刚性，轴承位的台阶深度经过核算，可保证轴承外圈完全压入孔位后不会出现轴向窜动，转轴与带轮的连接采用顶丝锁紧结构，拆装维护时不需要拆解整个安装板，仅需松开顶丝即可更换不同齿数的同步带轮，适配不同传动比的调整需求。
