小型桌面级数控设备控制机箱结构设计

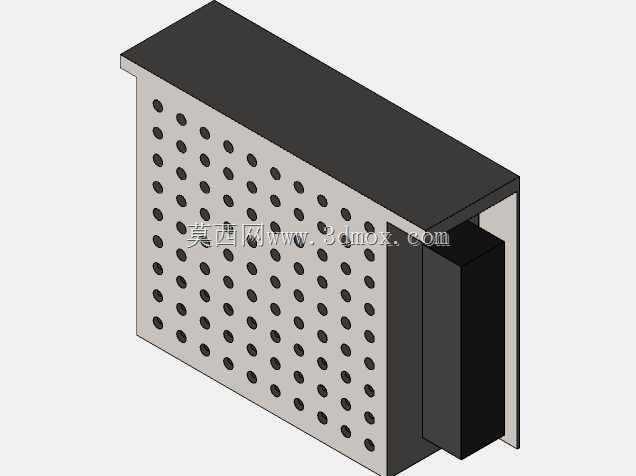

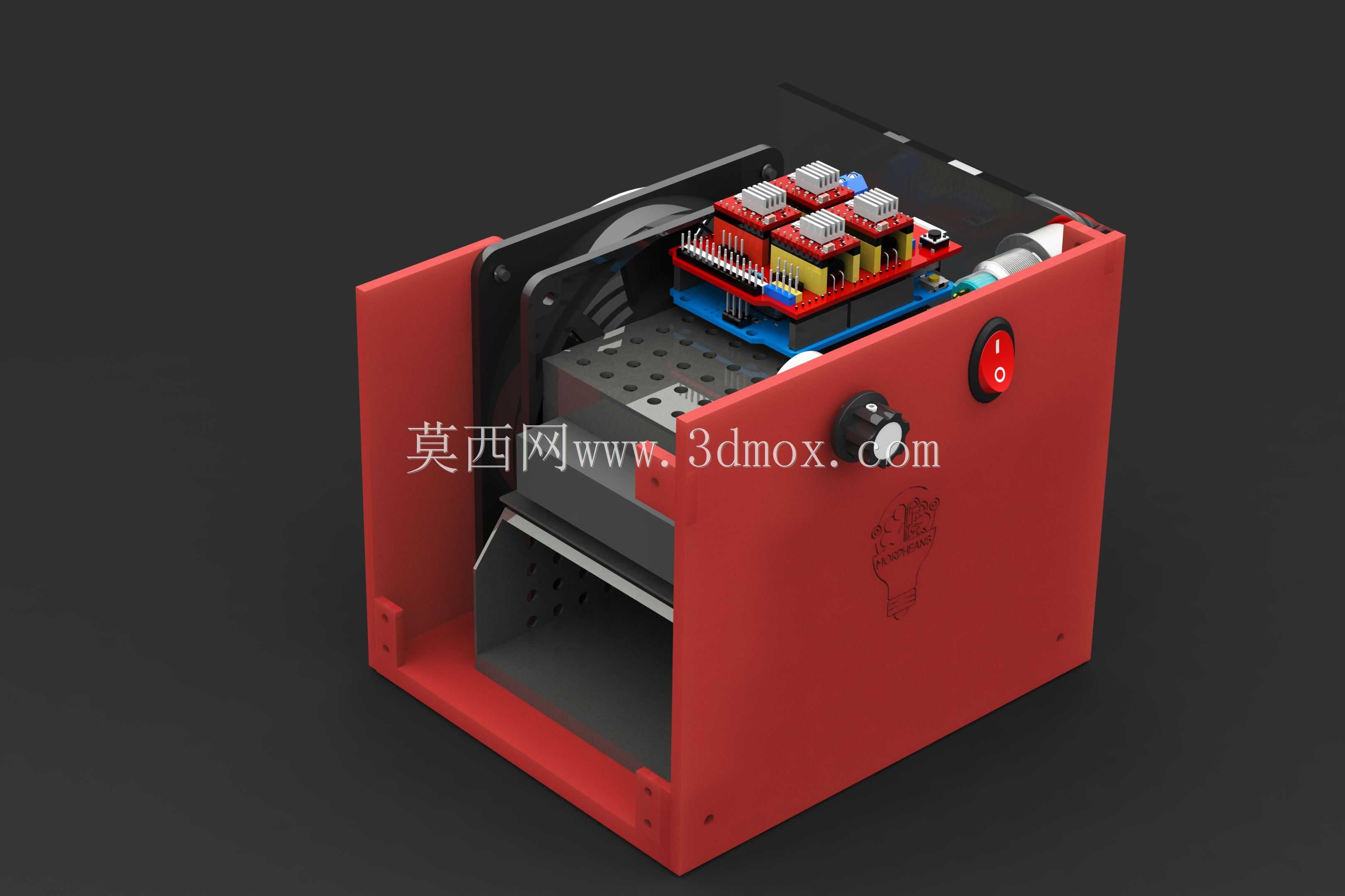

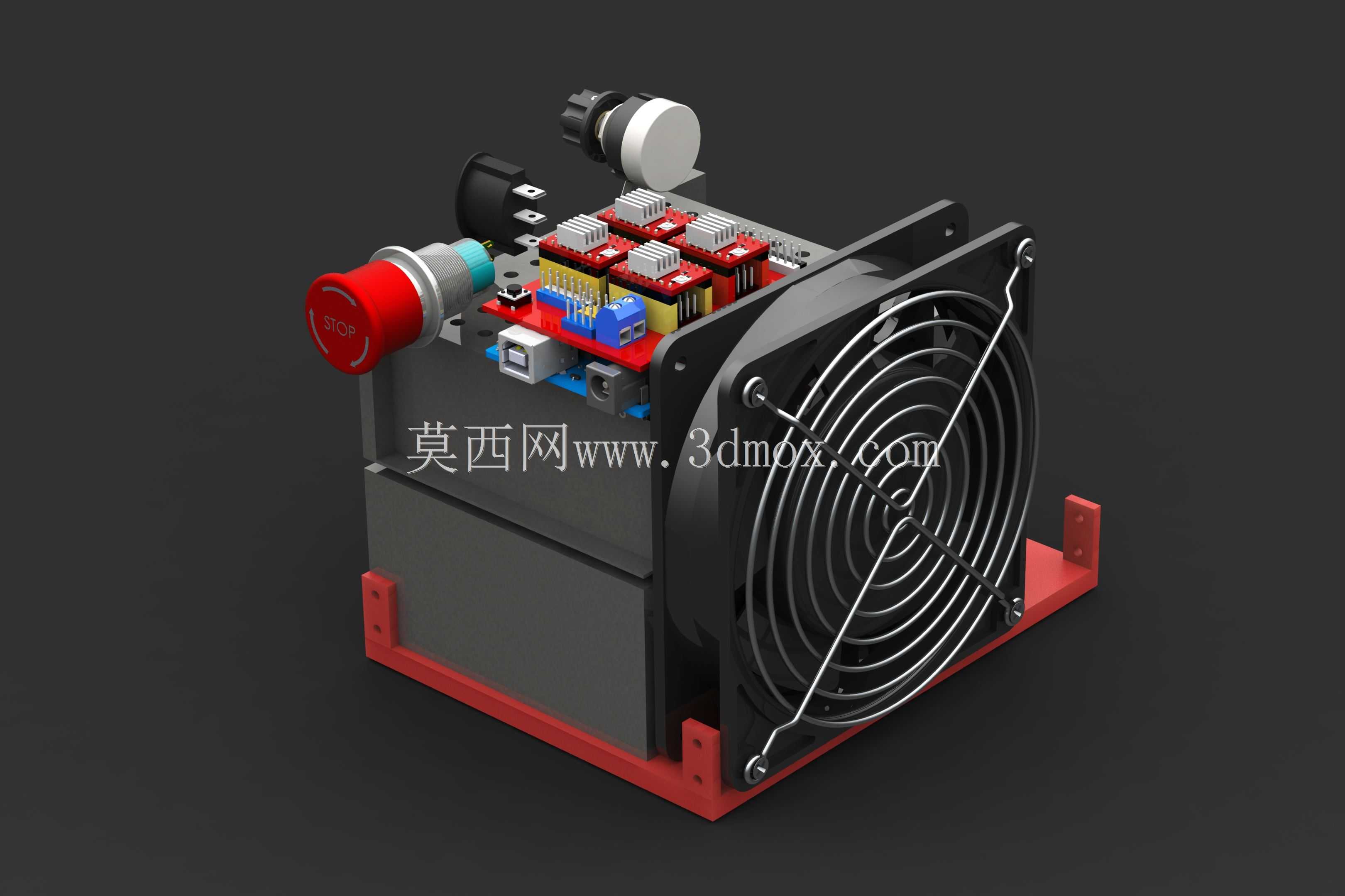

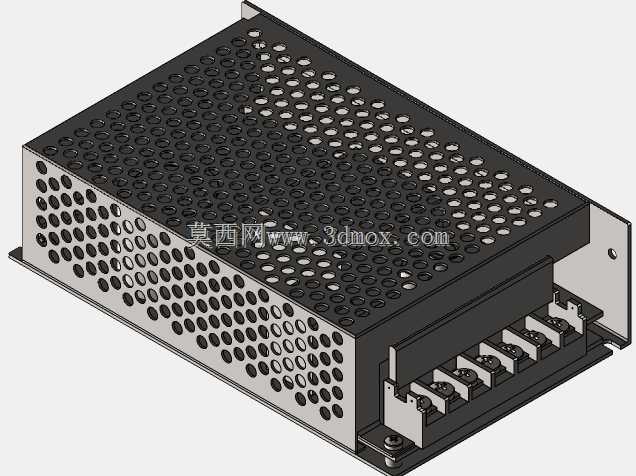

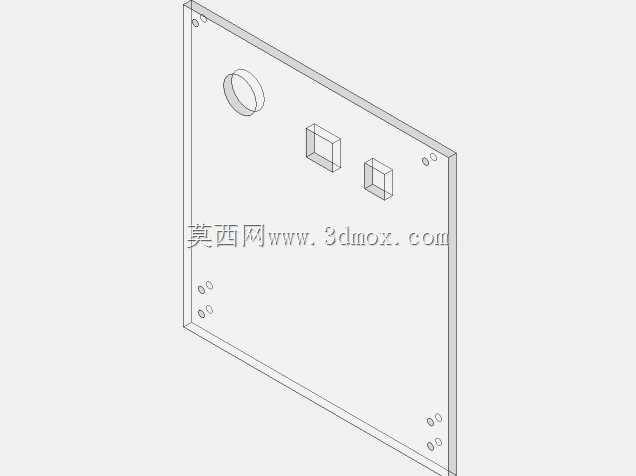

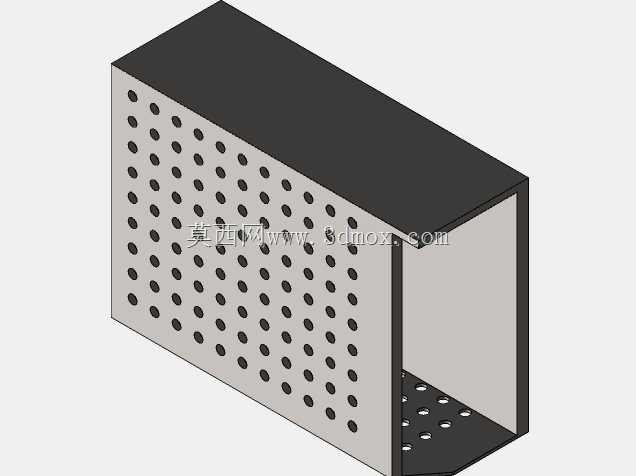

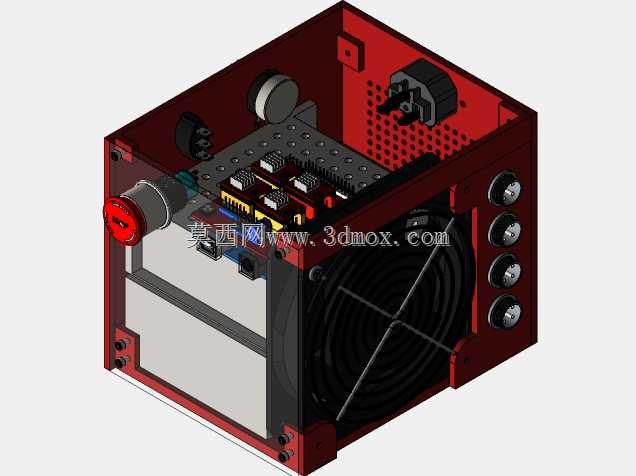

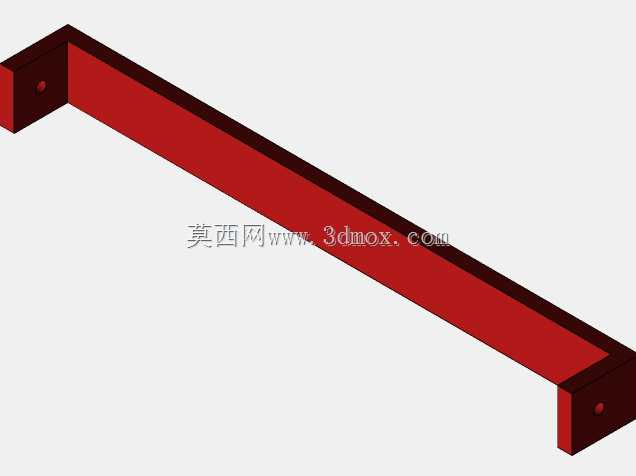

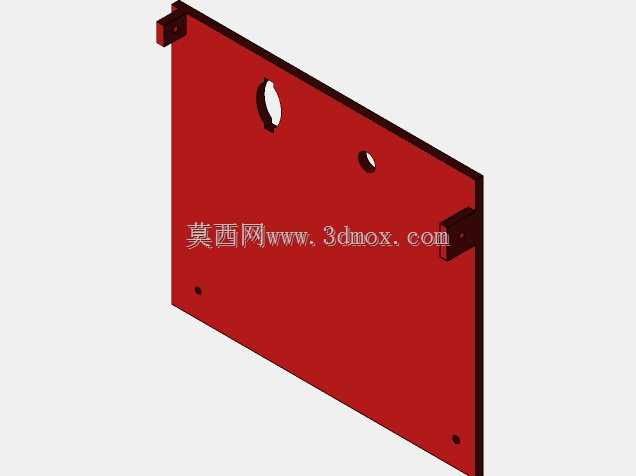

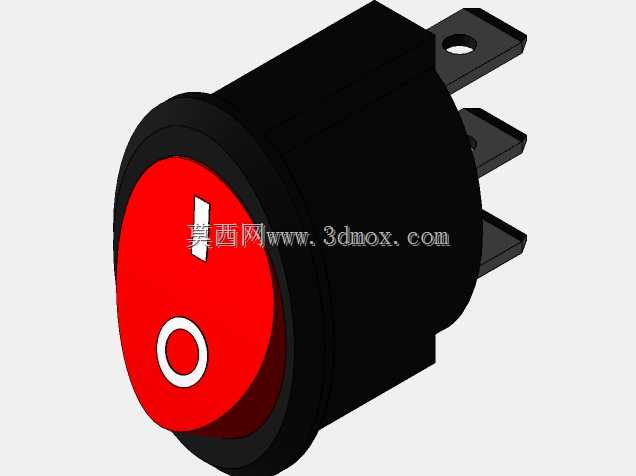

　　这款数控机箱是面向小型桌面级数控加工设备开发的控制载体原型，主要适配个人DIY数控雕刻、小型桌面铣削加工、实验室微型数控作业等场景，用来承载数控系统的核心驱动板卡、供电模块、急停控制元件以及散热组件，解决小型数控设备控制元件零散排布、接线杂乱、防护不足的实际问题。从结构设计逻辑来看，箱体采用开放式框架搭配侧封板的组合形式，主体框架做了折弯加强处理，既保证整体结构刚性，避免设备运行过程中因步进电机振动引发的板卡接插件松动，又预留了足够的内部安装空间，可兼容市面上主流的多轴步进驱动板、主控板以及开关电源模块的安装孔位，不同规格的板卡可通过预留的腰型孔调整固定位置，适配性较强。箱体正面集成了急停按钮、状态调节旋钮等操作元件，

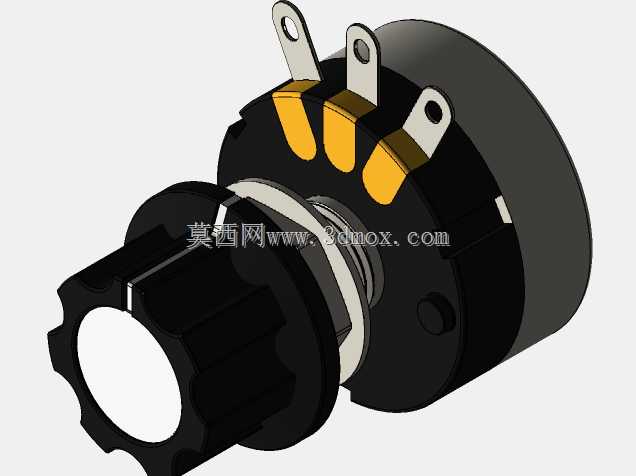

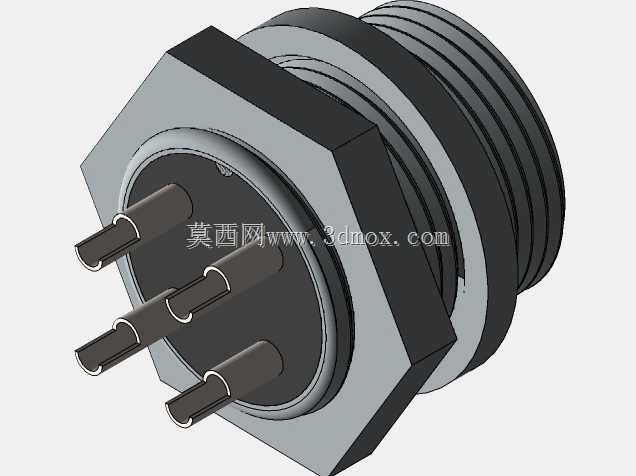

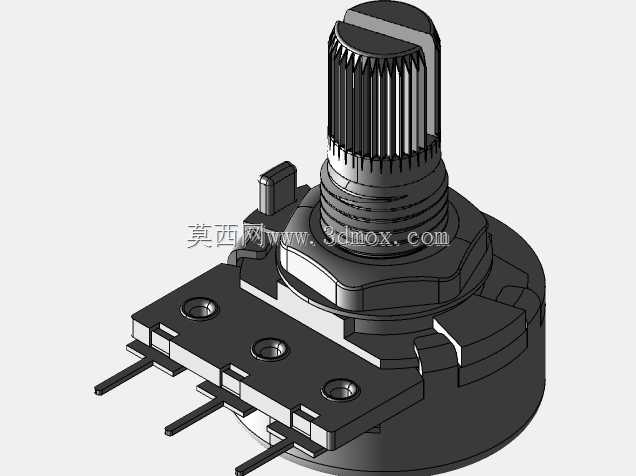

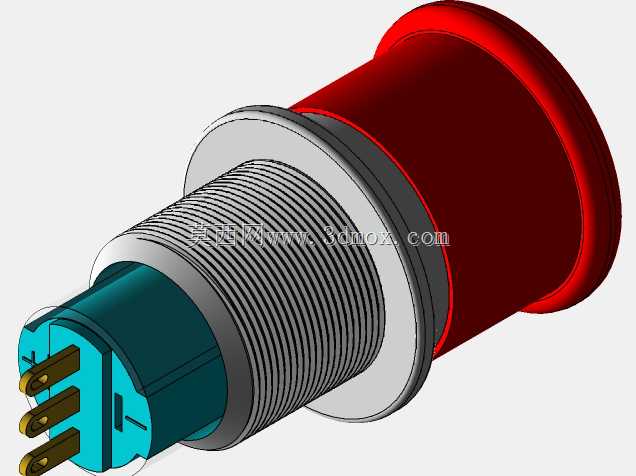

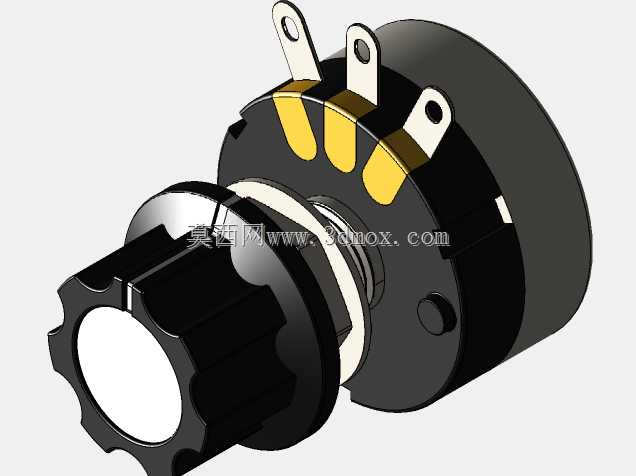

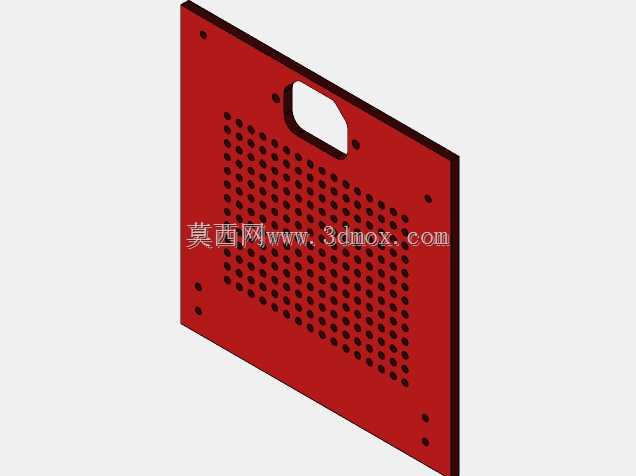

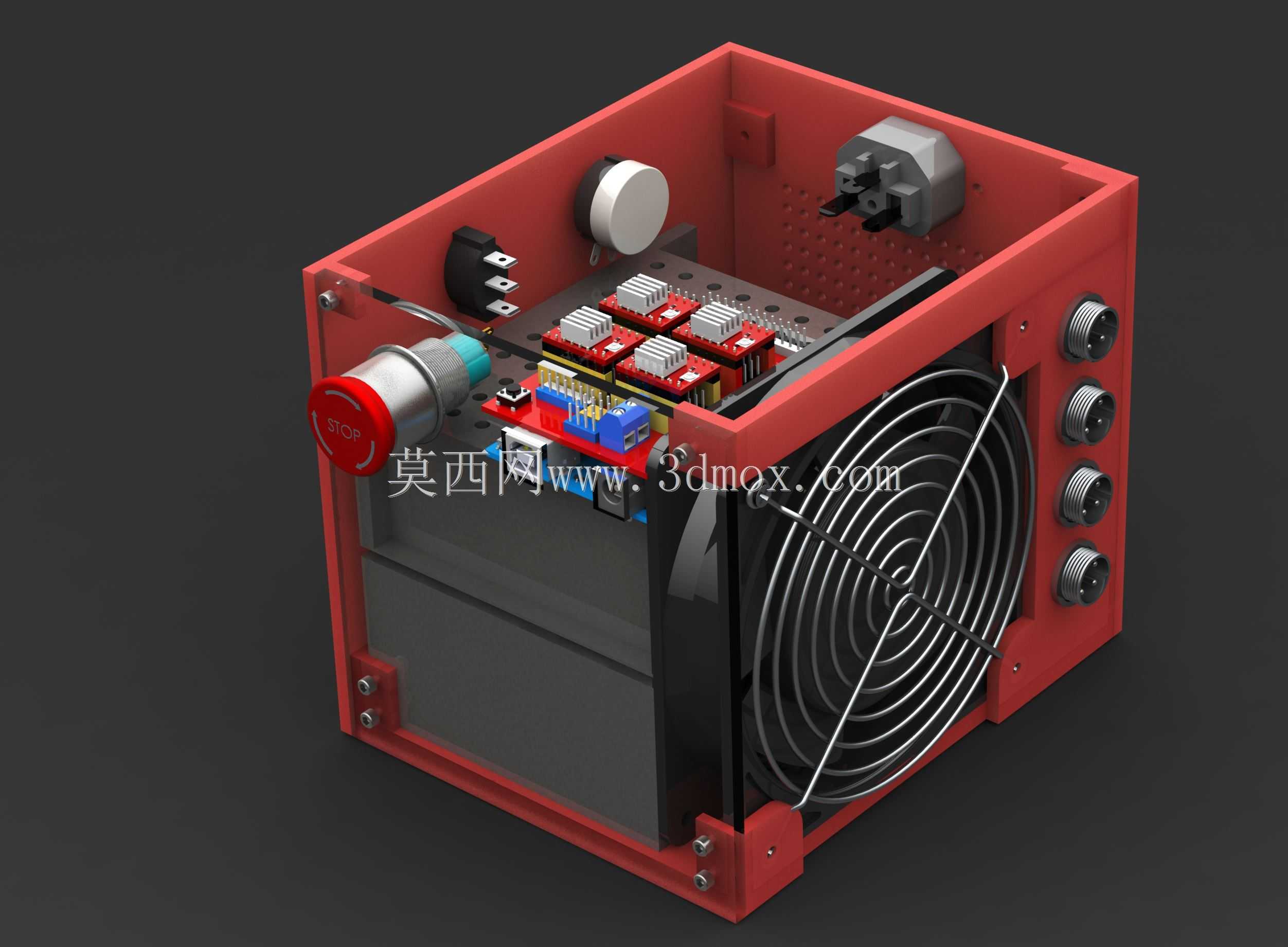

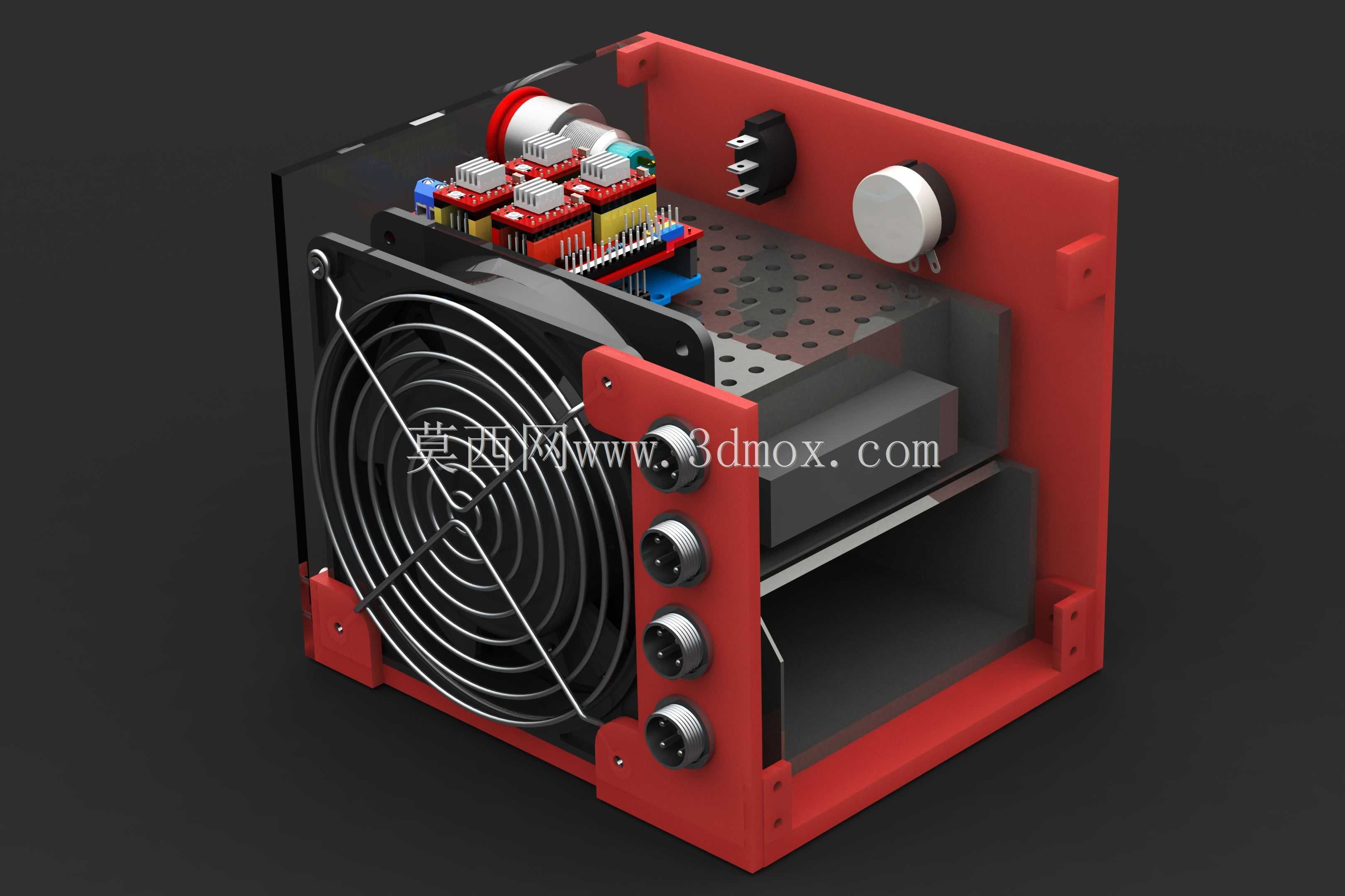

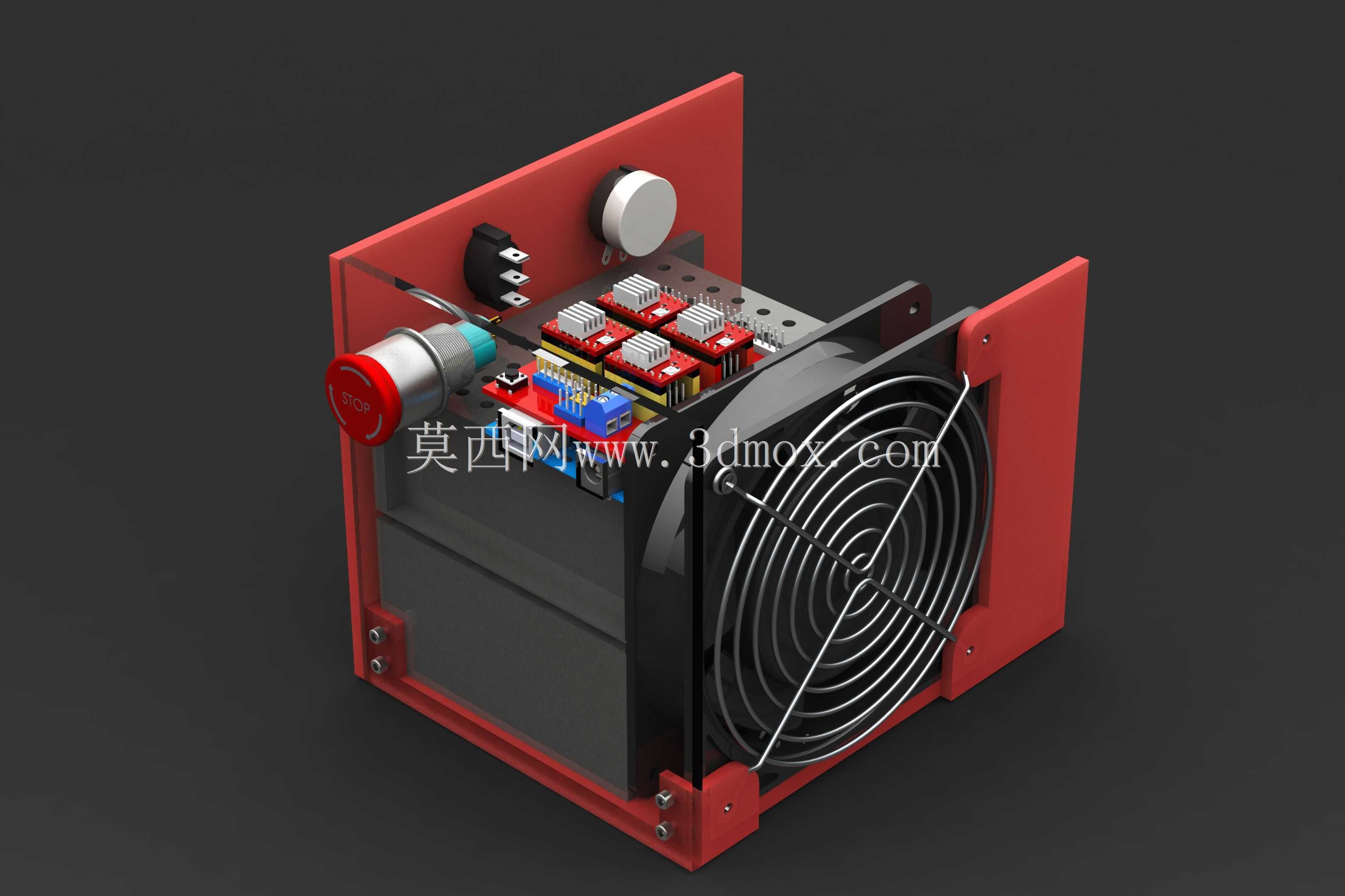

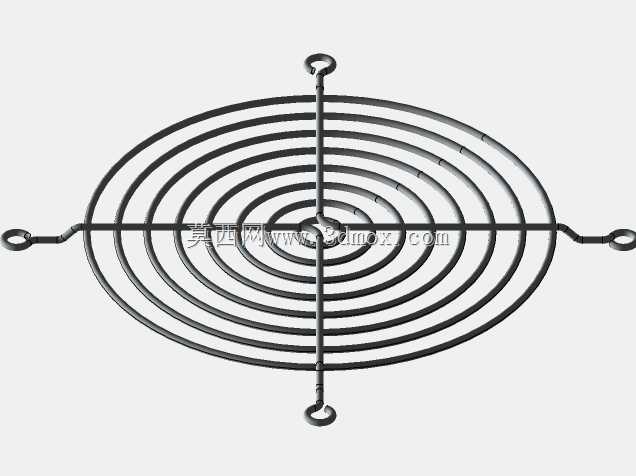

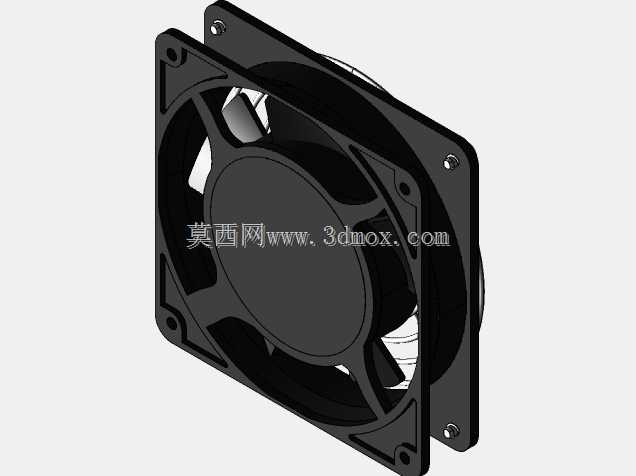

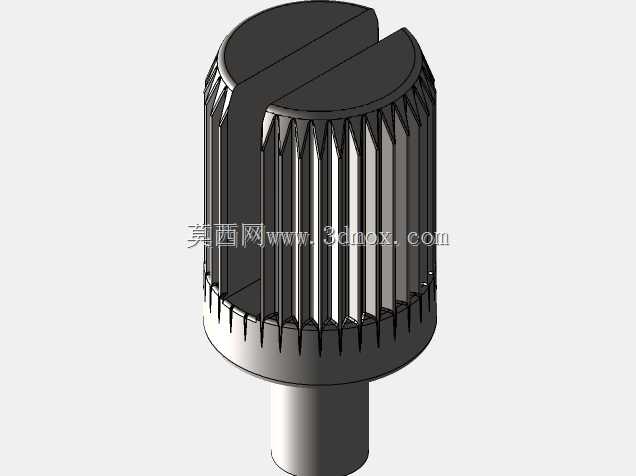

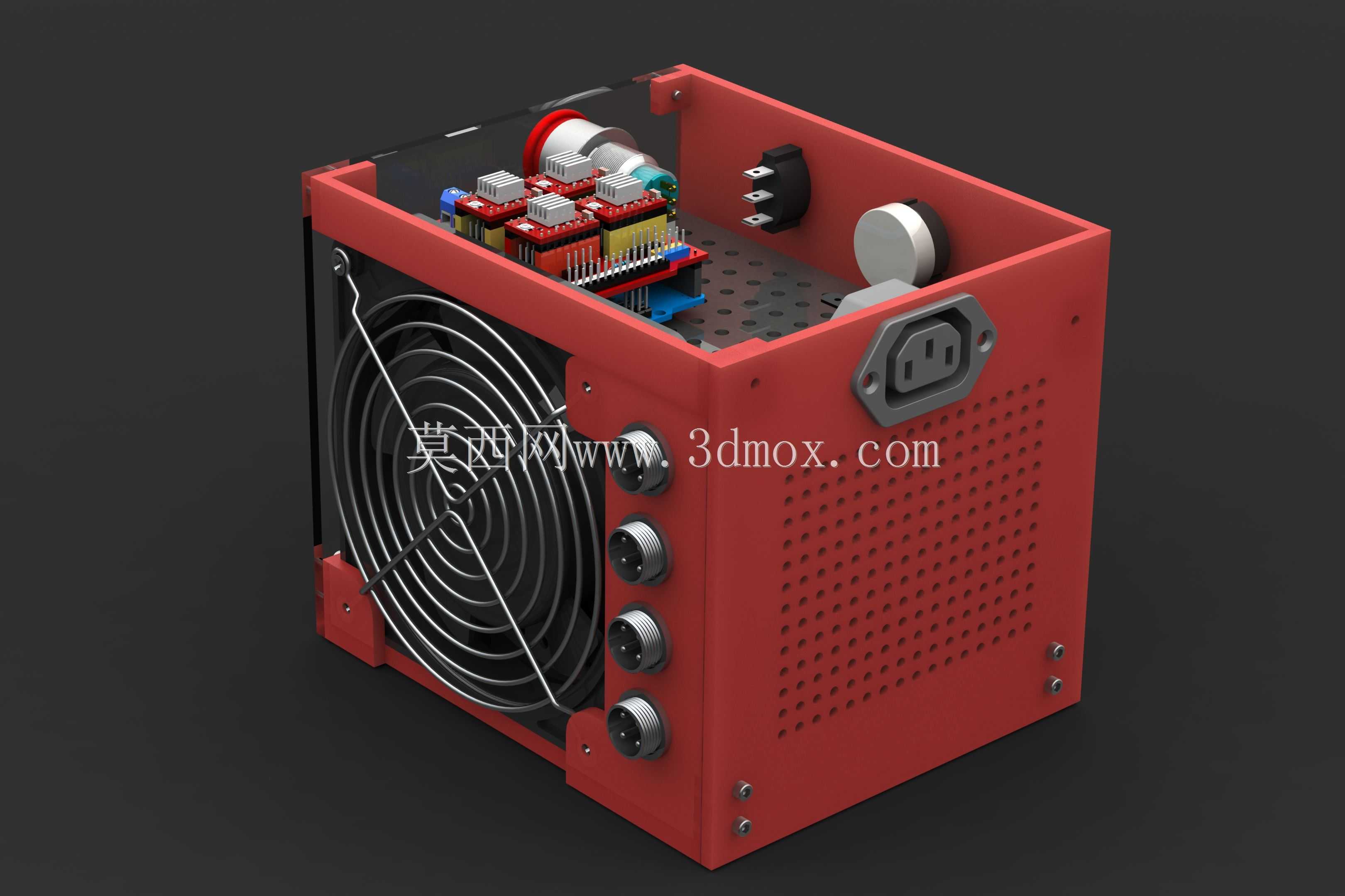

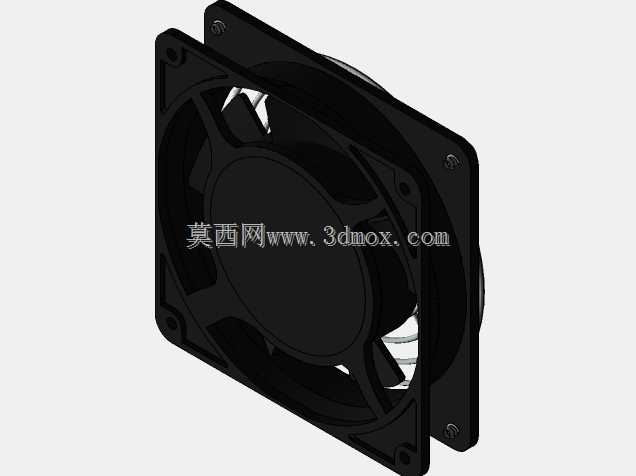

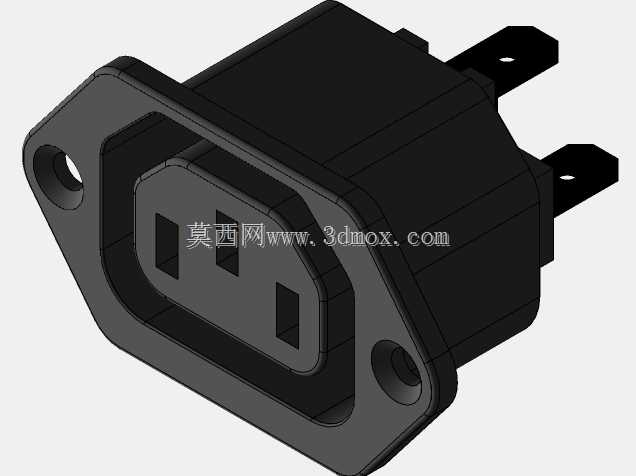

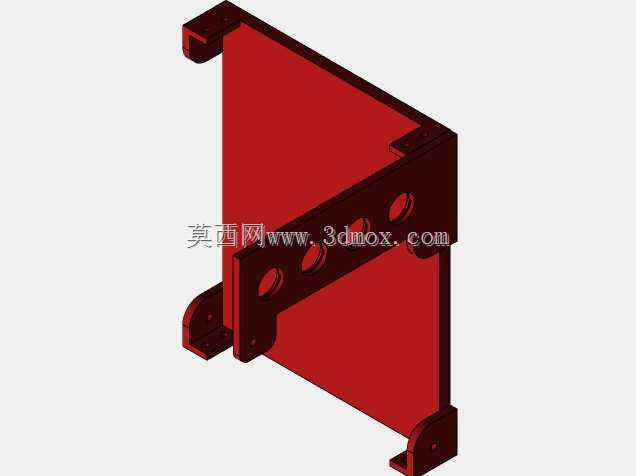

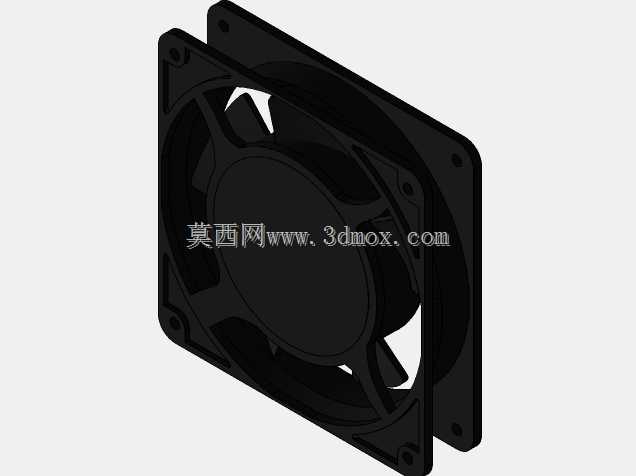

　　操作元件的安装孔位做了沉台处理，避免旋钮突出过多引发的误触，急停按钮选用大直径蘑菇头款式，符合设备安全操作的规范要求，紧急状态下可快速按压切断设备动力输出。箱体侧部设计了大尺寸轴流风扇安装位，风扇外侧加装金属防护网罩，既可以通过强制对流带走内部驱动板、电源模块工作产生的热量，避免高温引发的元件性能衰减，又能防止加工过程中产生的切屑、杂物飞入箱体内部造成电路短路，防护网罩采用快拆结构，日常清理积尘时无需完全拆解箱体。箱体的接线端口全部集中布置在后部区域，强电输入、信号输出、电机接线端口做了分区排布，强弱电走线区域预留了理线卡扣位，可有效减少强弱电信号之间的干扰，保证数控系统运行的稳定性。从安装边界来看，箱体整体采用立方体紧凑结构，

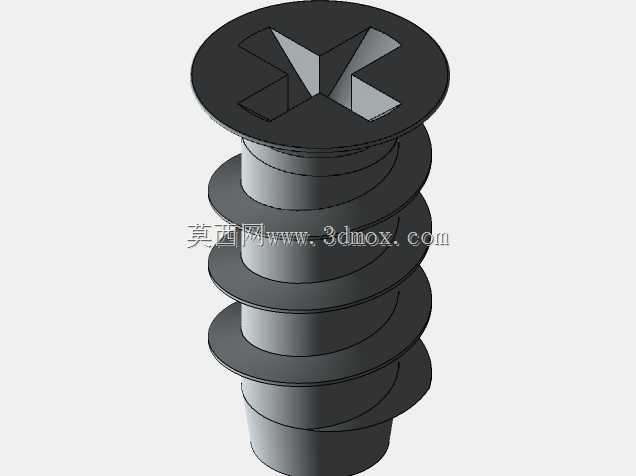

　　底部预留了四个固定安装孔，可直接固定在桌面设备的机架侧方或者独立支架上，外部突出的操作元件全部控制在安装平面以内，不会额外占用过多的安装空间，内部元件的排布做了重心优化，重量较大的电源模块布置在箱体下部，降低整体重心，提升设备放置的稳定性。箱体的板材选用常规冷轧钢板材质，表面做喷塑处理，具备基础的防油污、防划伤能力，适配车间、实验室、个人工作室等多种使用环境的防护需求，各板件之间采用螺丝拼接固定，拆解维护时可快速拆除侧封板，对内部板卡进行检修或者更换，无需完全拆解整体框架，降低后期维护的操作难度。
