3D打印机NEM17至2020挤压棒连接结构

项目分类:3D打印机 发布时间:2022-03-28 ID:586986
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构
  • 3D打印机NEM17至2020挤压棒连接结构

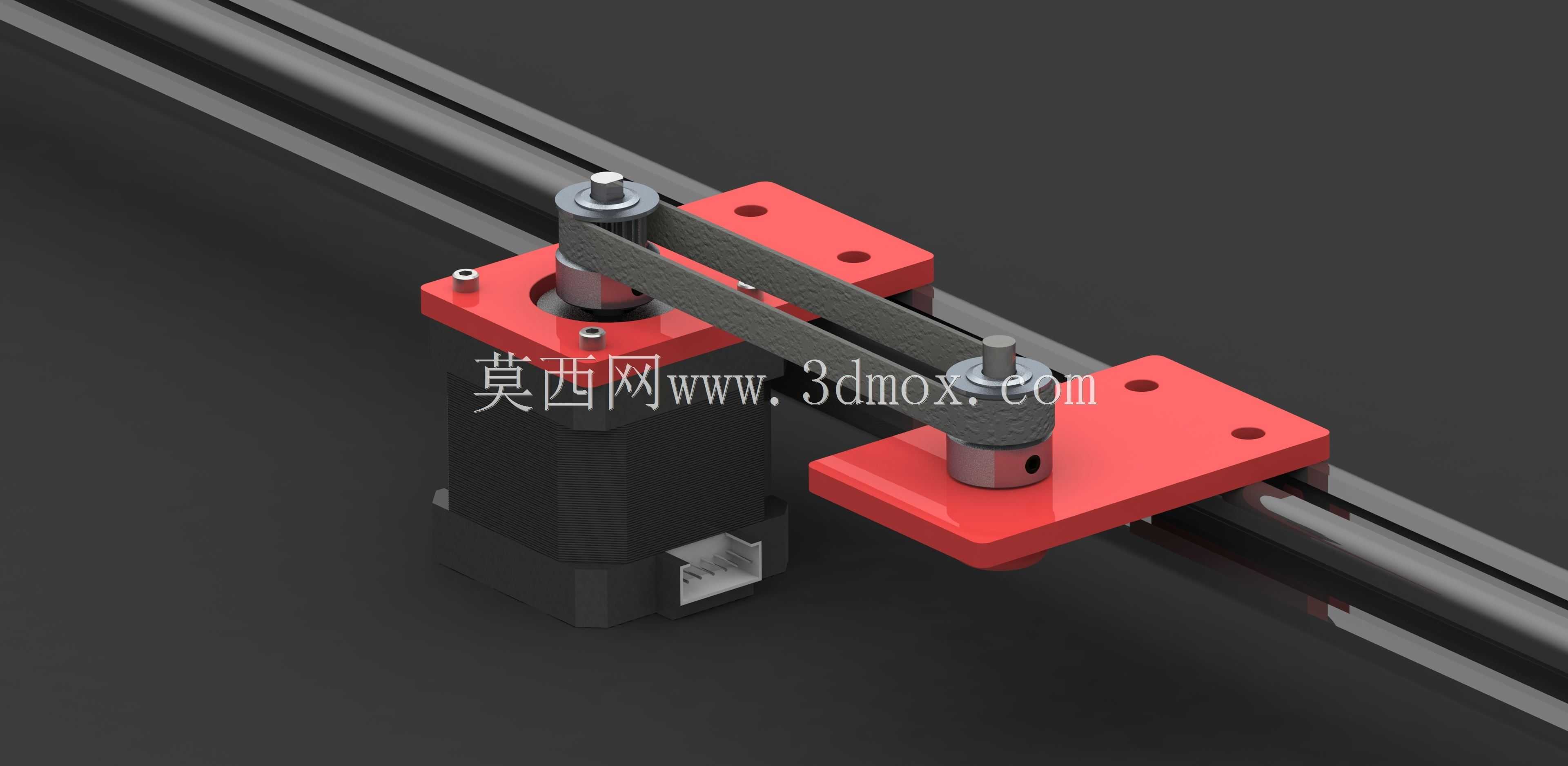

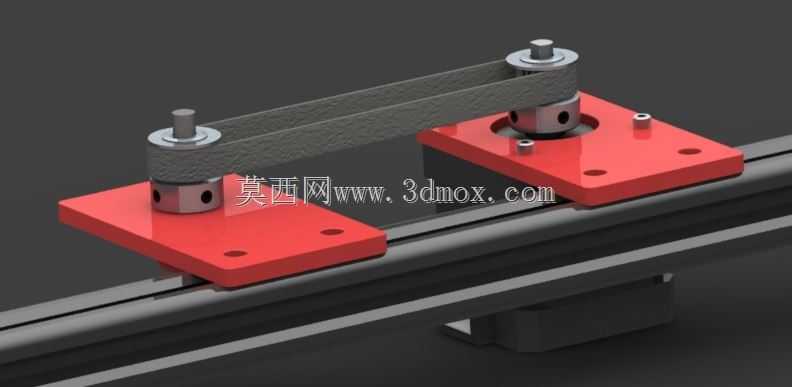

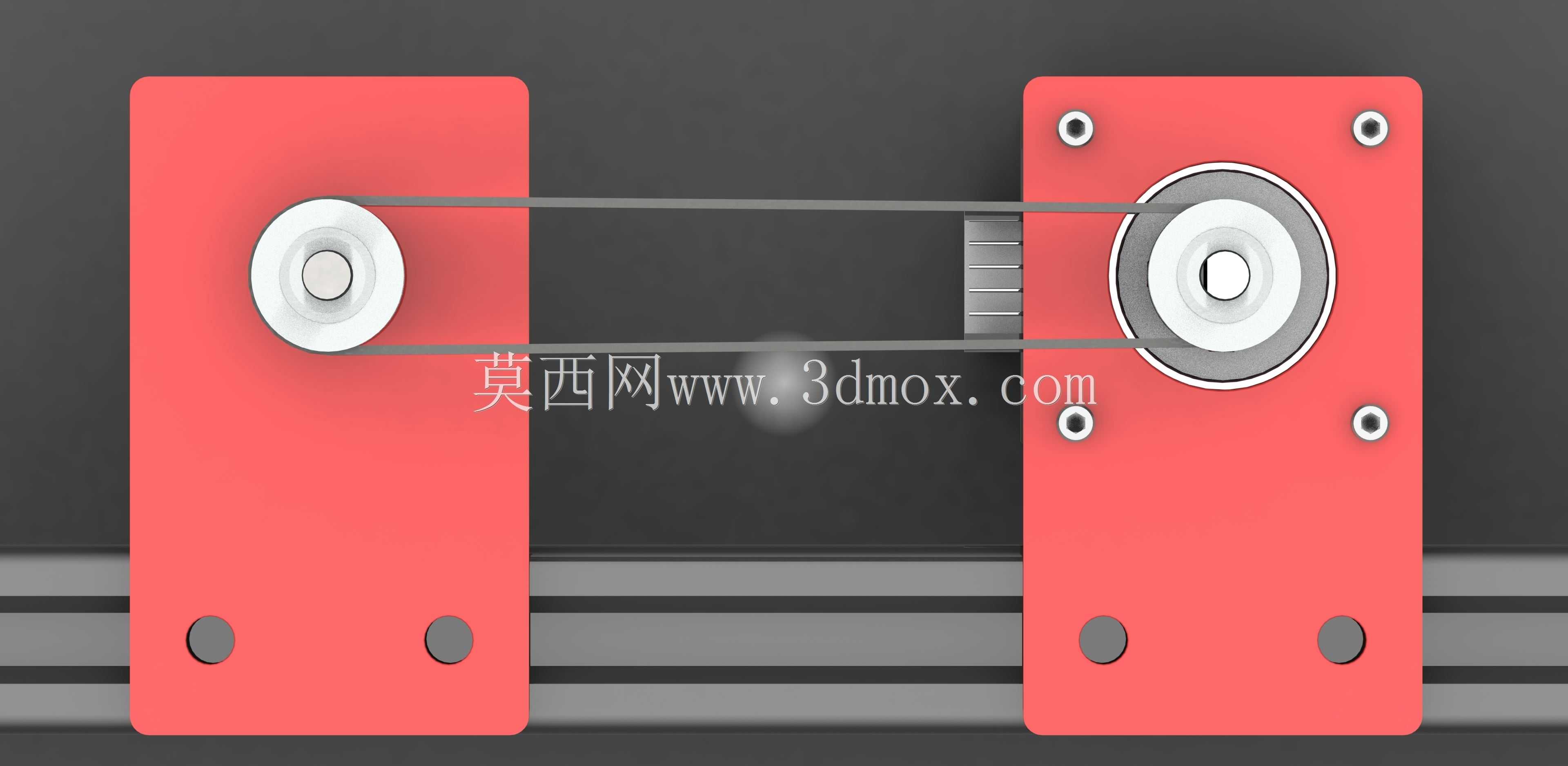

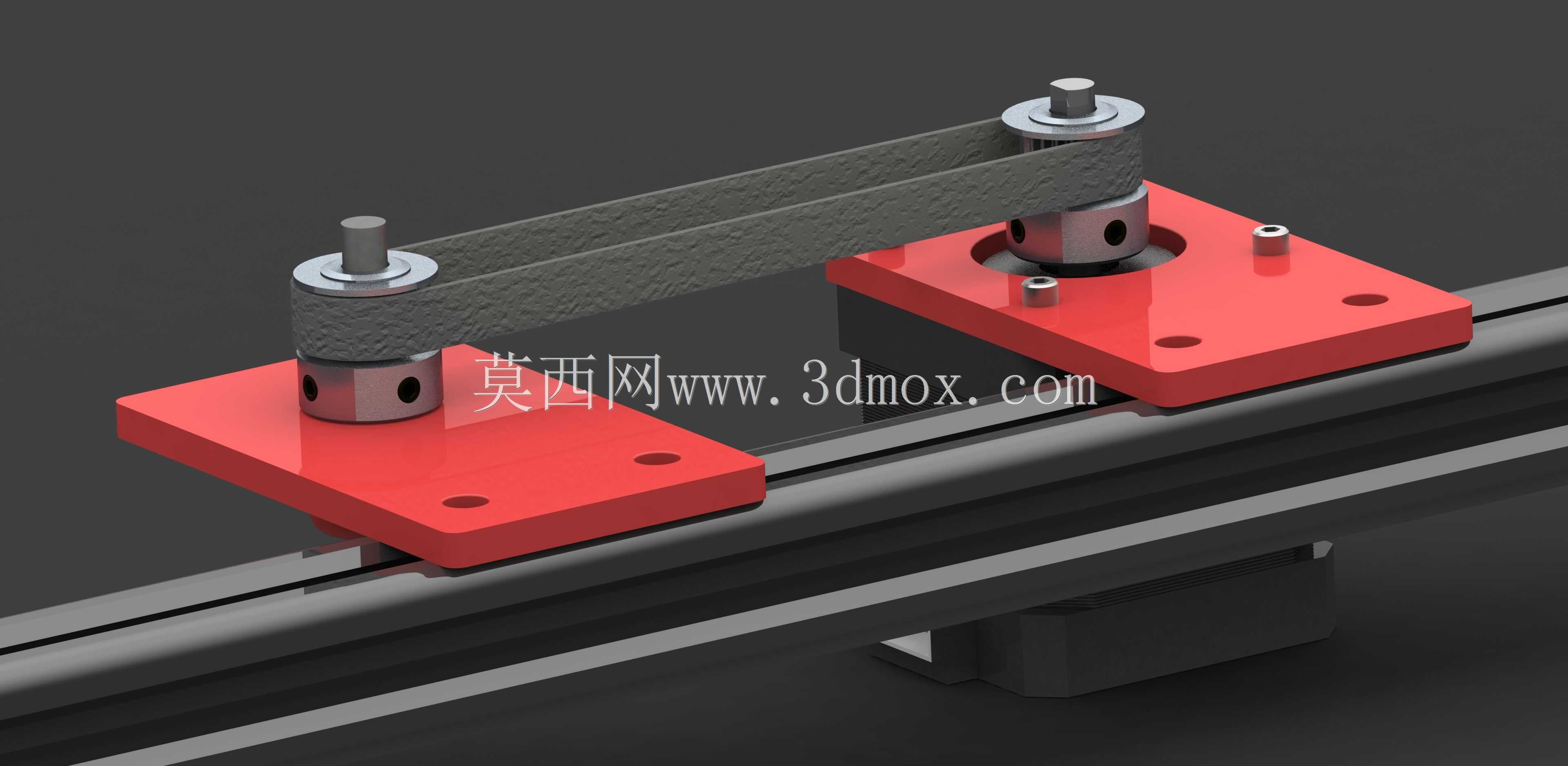

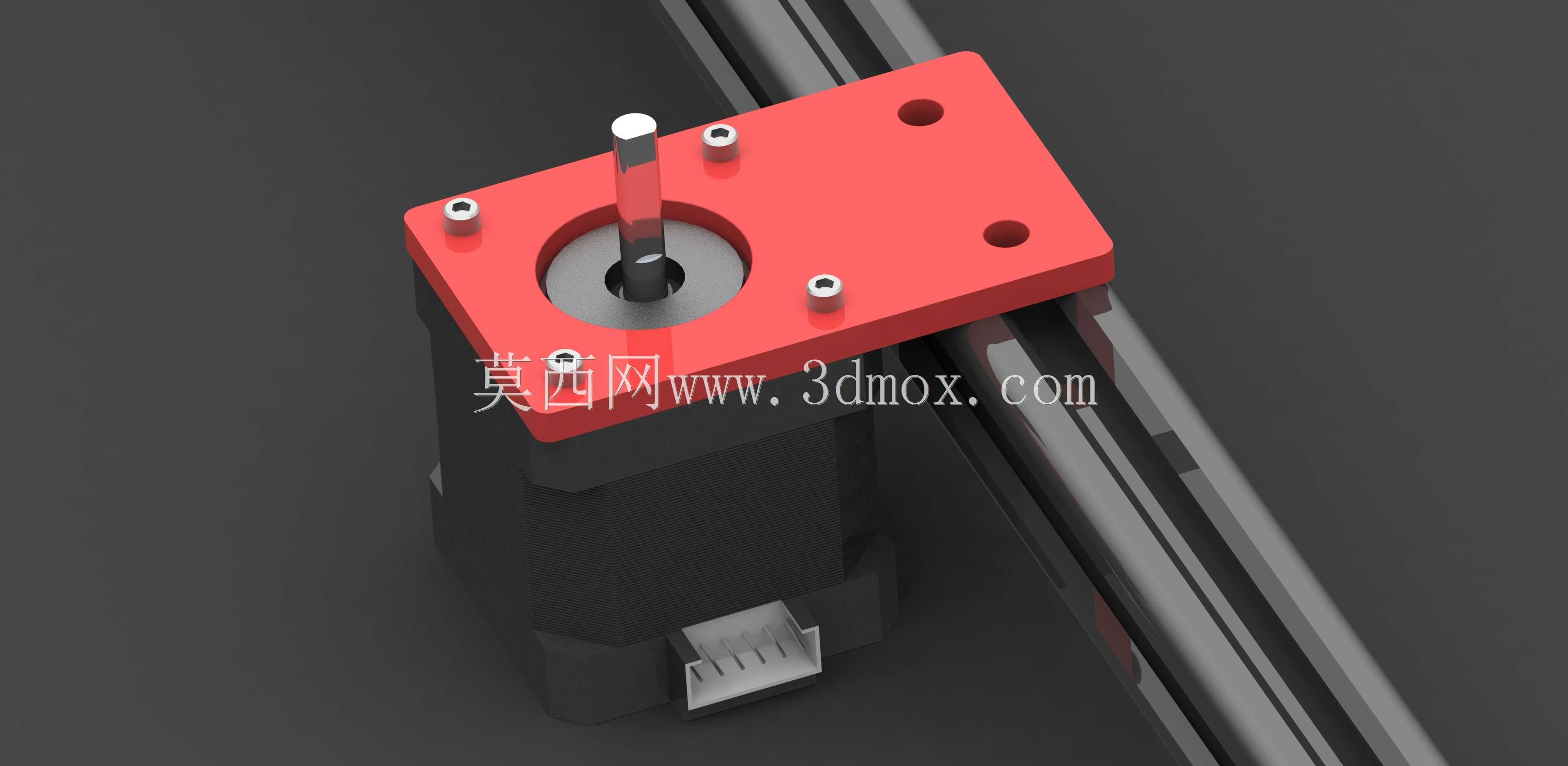

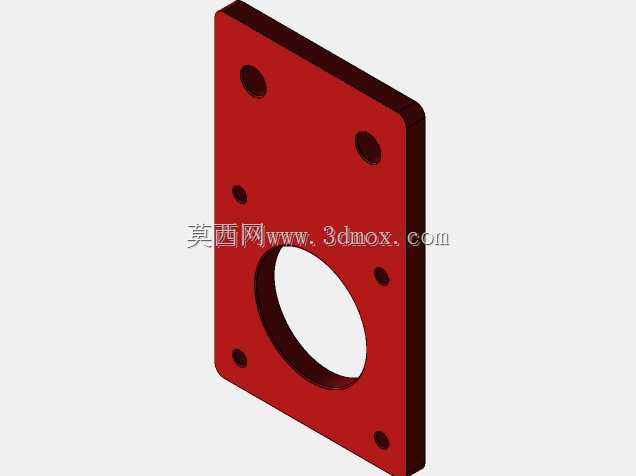

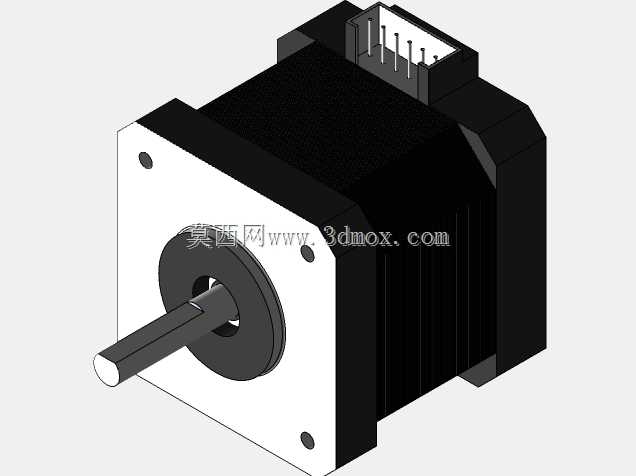

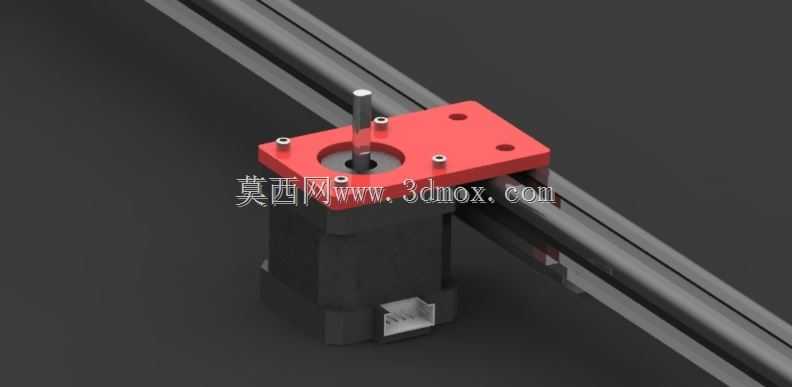

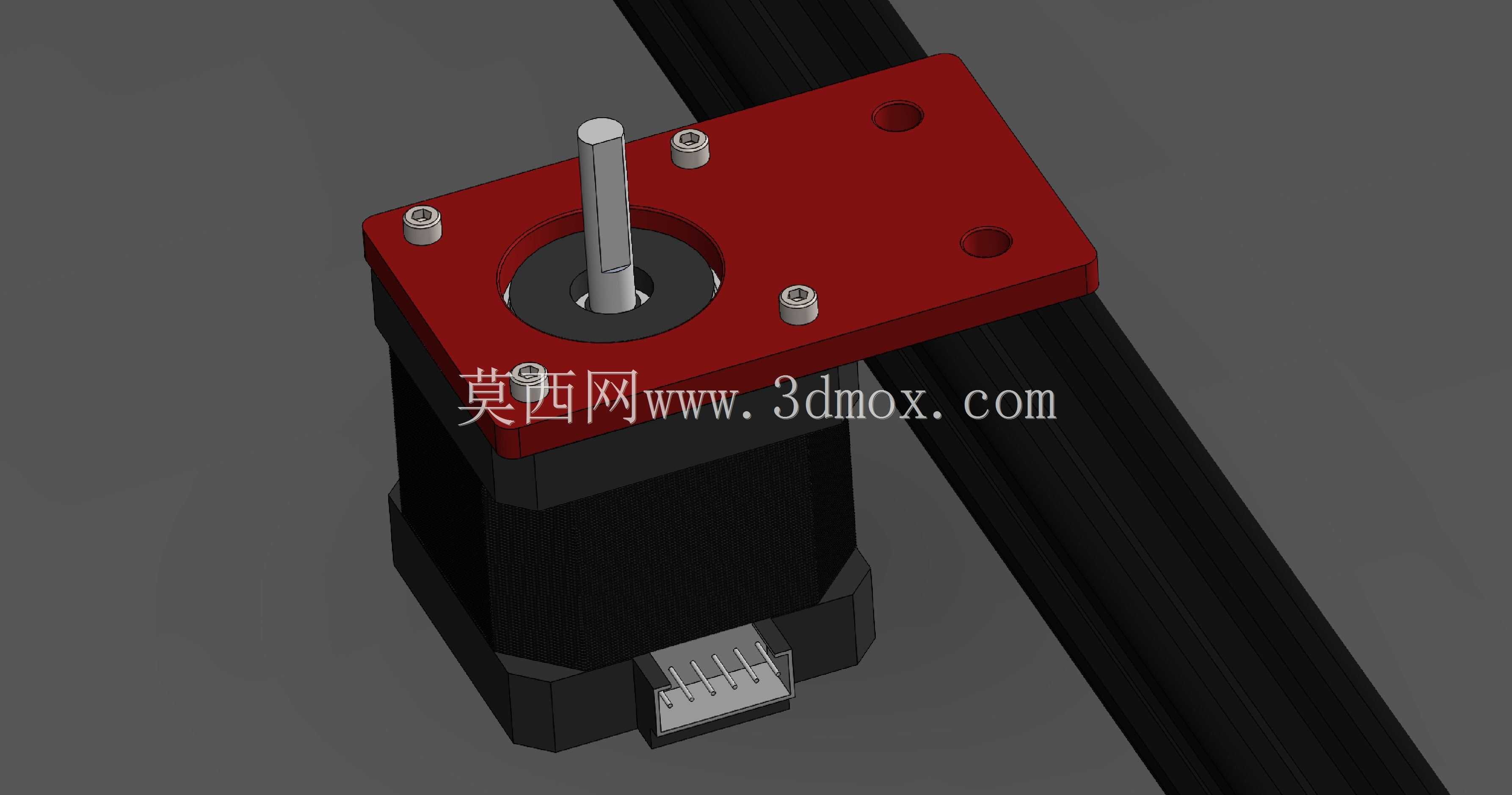

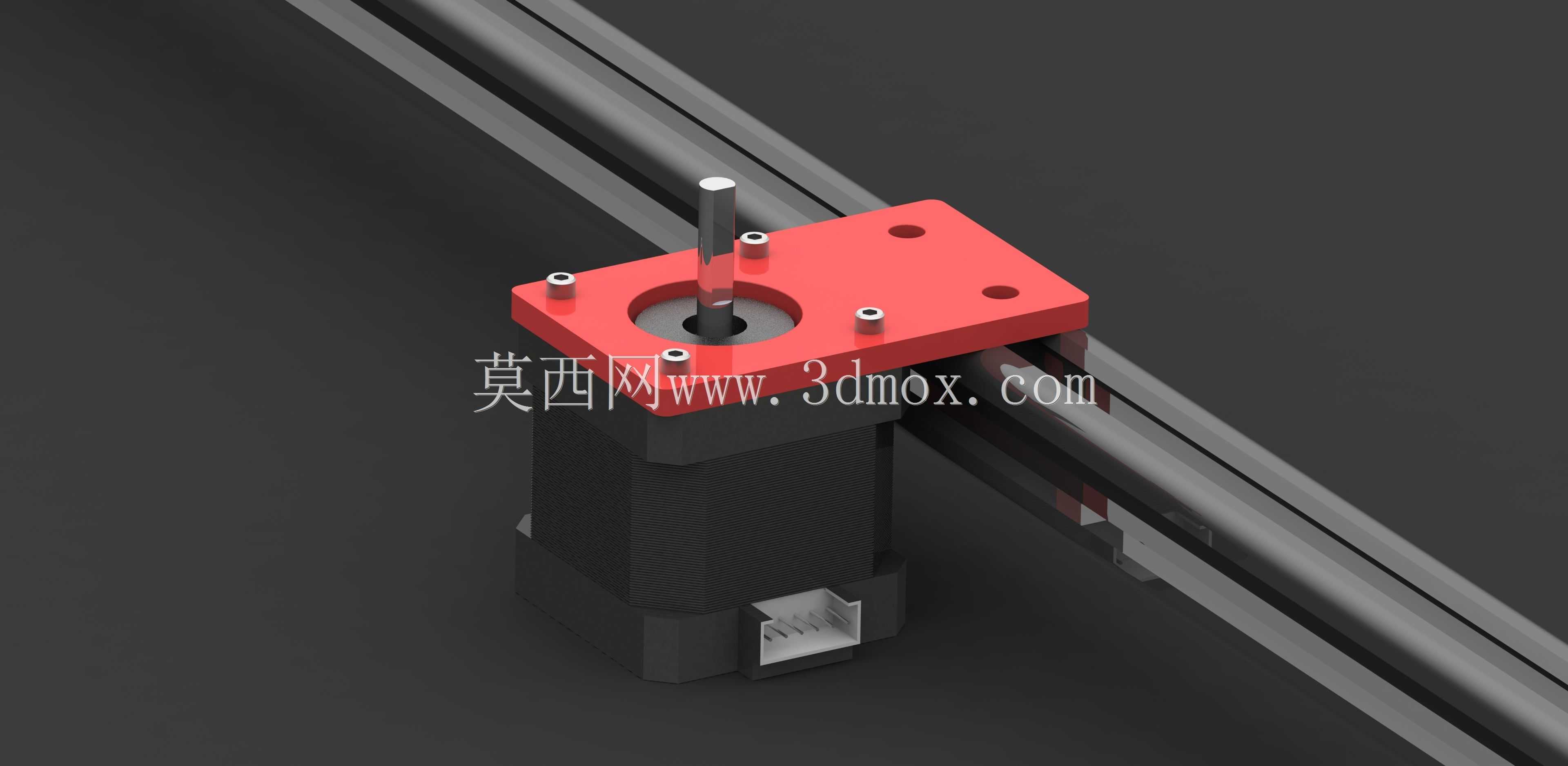

  在桌面级FDM3D打印机的运动轴改造与组装场景中,挤压棒作为线性导向的核心承载部件,其与步进电机的传动衔接一直是DIY玩家与小型设备厂商调试时的常见痛点,这款连接结构正是针对NEM17规格步进电机与2020系列挤压棒的适配需求开发。不同于常规的一体式电机座设计,该结构采用分体式安装布局,两个红色阳极氧化处理的安装块分别承担电机固定与从动轮支撑的功能,安装块上预留的沉头孔可直接卡入2020铝型材的T型槽内,无需额外加工转接板,安装时仅需通过内六角螺丝调整两个安装块的中心距,即可适配不同周长的GT2同步带,张紧调节的操作空间充足,不会出现常规一体式座体调节时工具与型材干涉的问题。从功能实现来看,

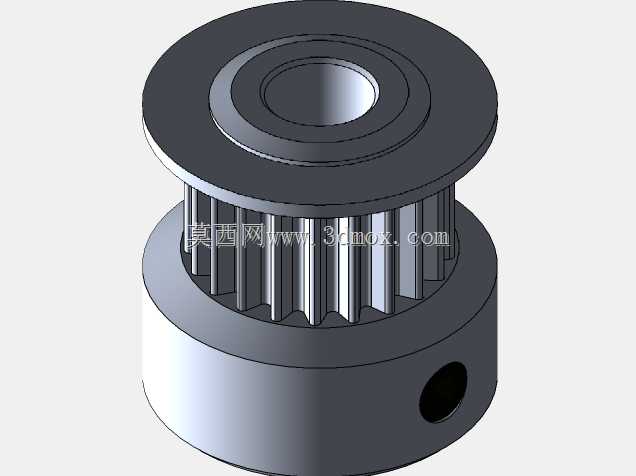

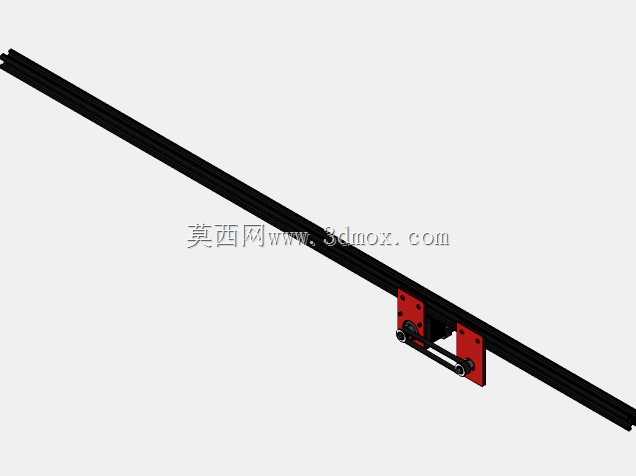

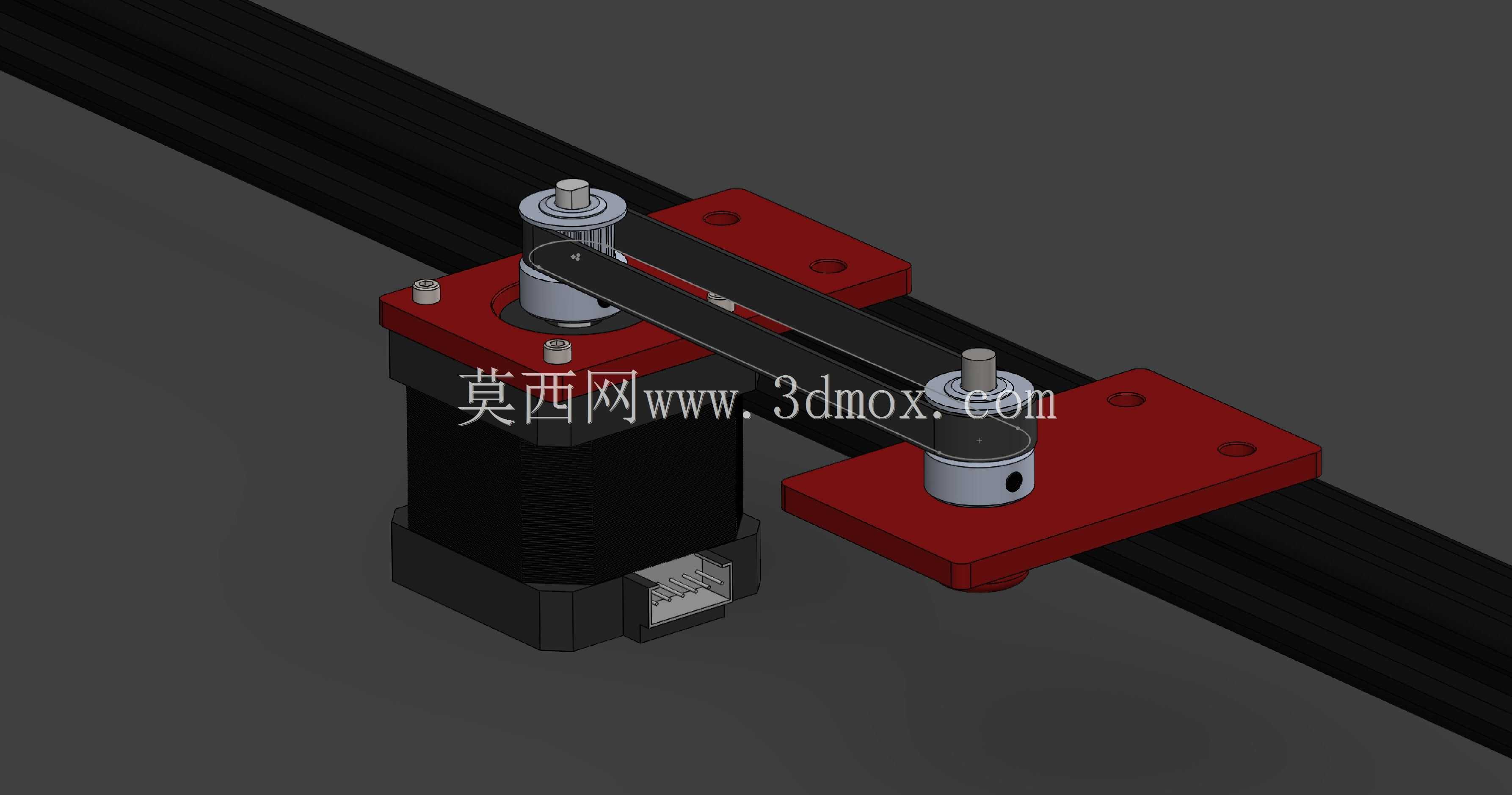

  该结构将步进电机的输出轴与挤压棒的导向方向平行布置,通过同步带轮将电机的旋转动力传递至从动端的带轮,带动安装在挤压棒上的滑块完成X轴或Y轴的往复运动,带轮与轴的配合采用D型切面定位,避免高速往复运动时出现带轮打滑空转的问题,电机安装端的座体预留了电机出线的避让空间,不会出现线材与同步带摩擦的隐患。设计过程中充分考虑了桌面级设备的安装边界,单个安装块的厚度控制在8mm,整体组装完成后,传动部分突出挤压棒表面的高度不超过35mm,不会与打印机的打印平台、挤出头组件发生运动干涉,安装块的边角均做了R2倒角处理,避免组装调试时划伤操作人员。针对挤压棒的导向特性,从动端安装块的带轮座预留了0.1mm的同轴度调整间隙,

  可在安装时微调带轮的径向跳动量,降低同步带运行时的抖动,进而提升打印过程中运动轴的定位精度,两个安装块与挤压棒的接触面均做了铣平处理,安装后与型材表面的贴合度可达0.05mm以内,不会出现长期运行后安装座偏移的问题。该结构可直接适配市面上绝大多数标称2020规格的欧标铝型材挤压棒,无需对现有打印机的型材框架做二次切割或打孔,替换原有传动座时仅需拆卸原有固定螺丝即可完成换装,对于需要提升老款桌面3D打印机运动稳定性的用户来说,不需要重新设计整个轴系的布局,仅通过该连接结构即可完成传动部分的升级,有效降低设备改造的加工成本与调试周期。
