四百毫米行程数控传动原型机构

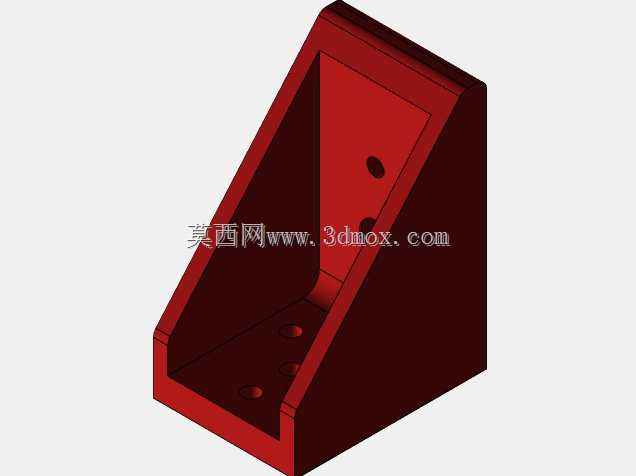

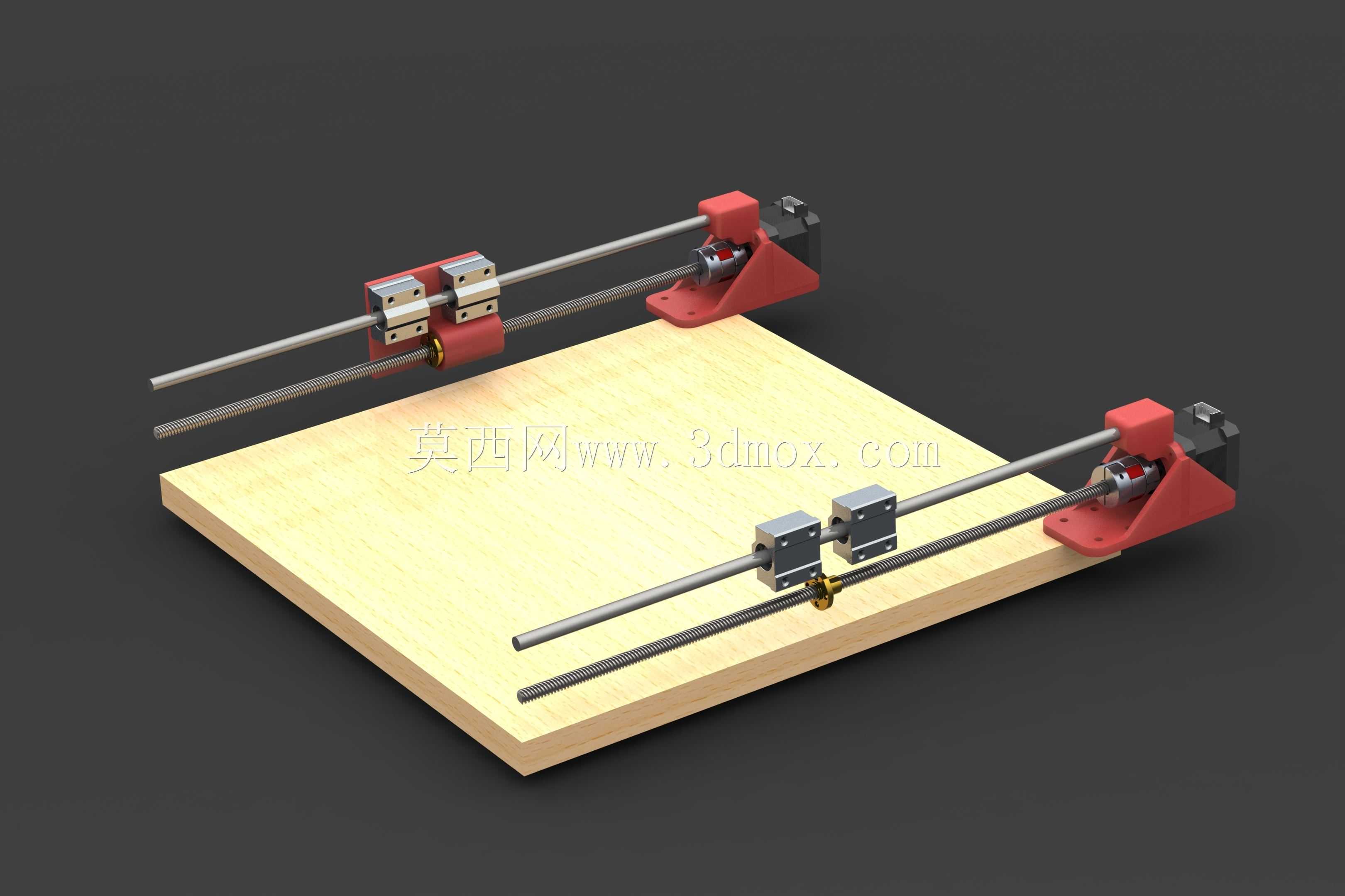

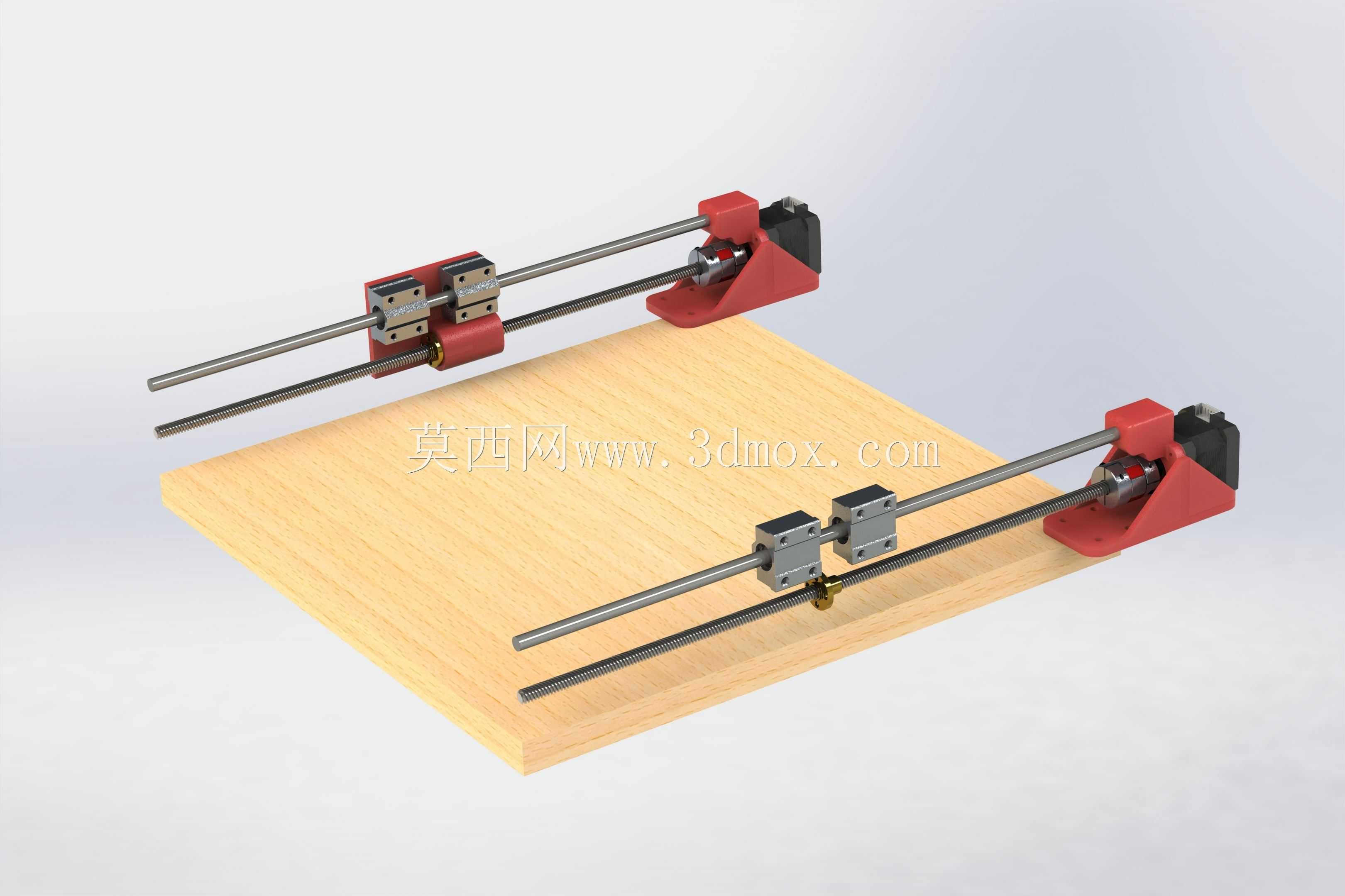

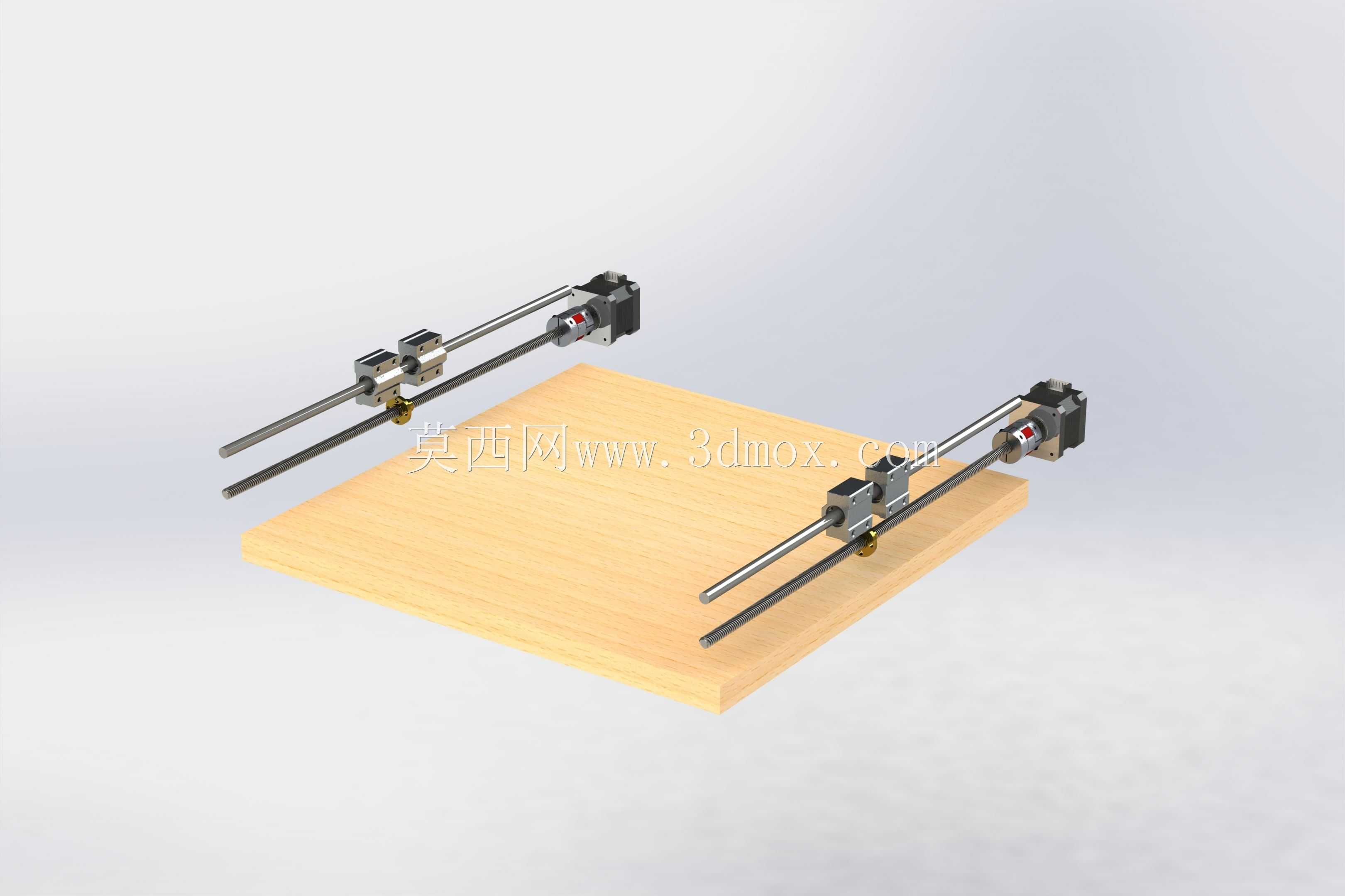

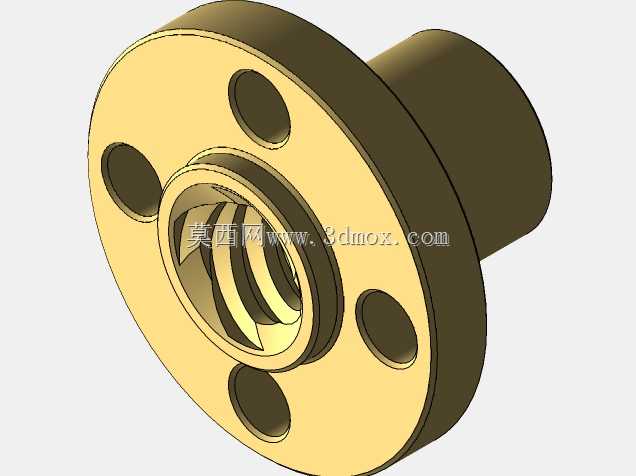

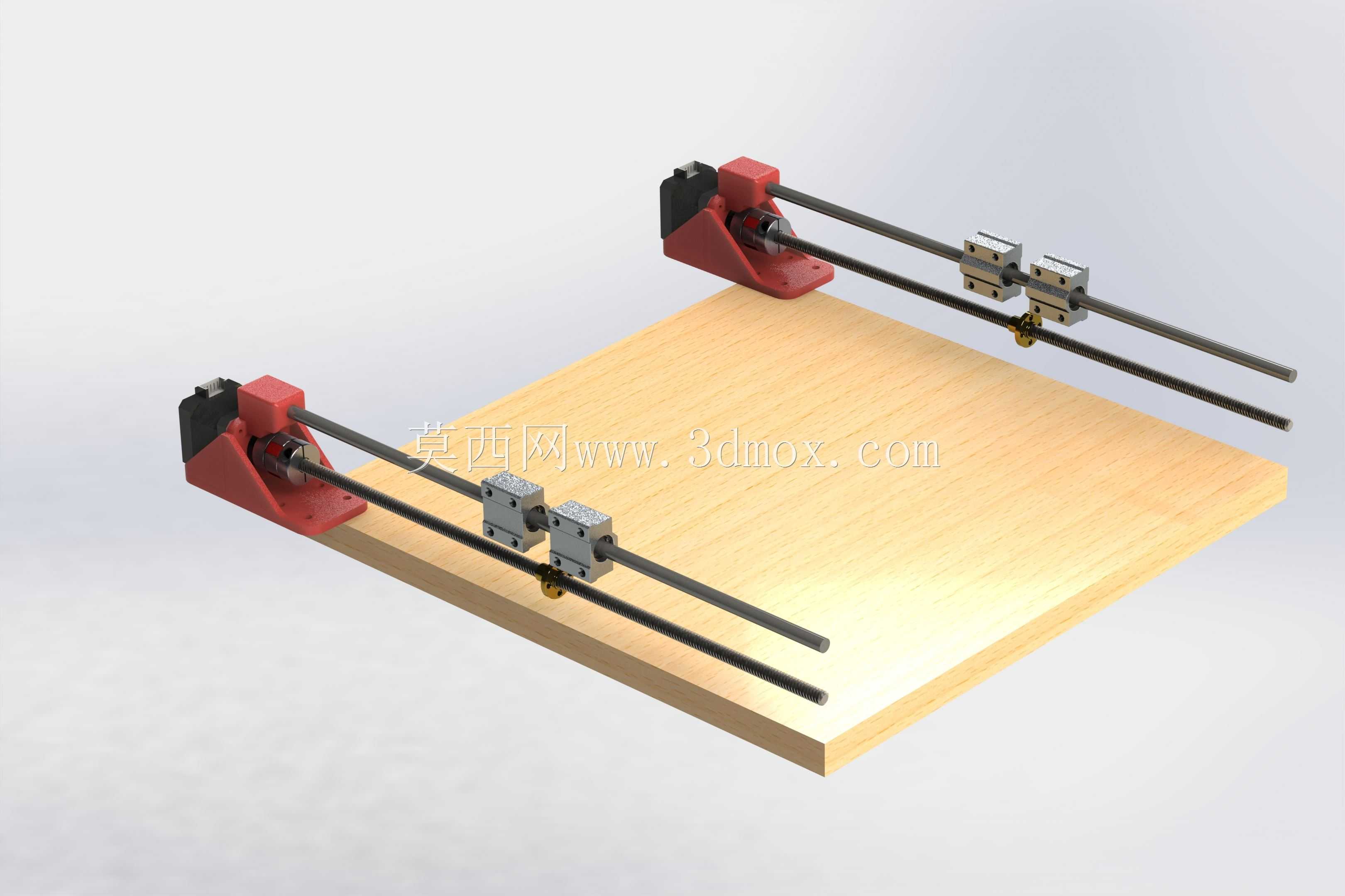

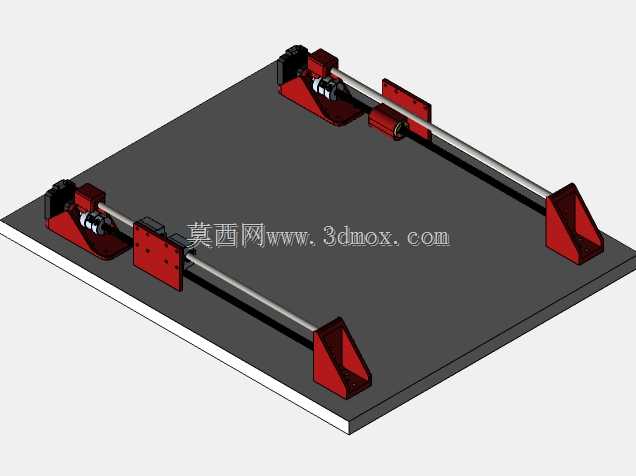

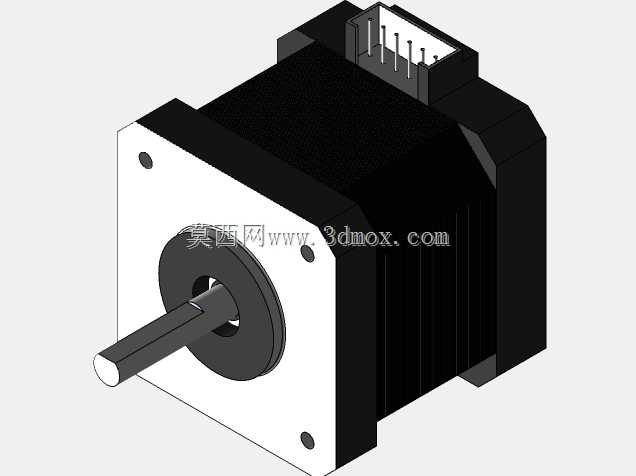

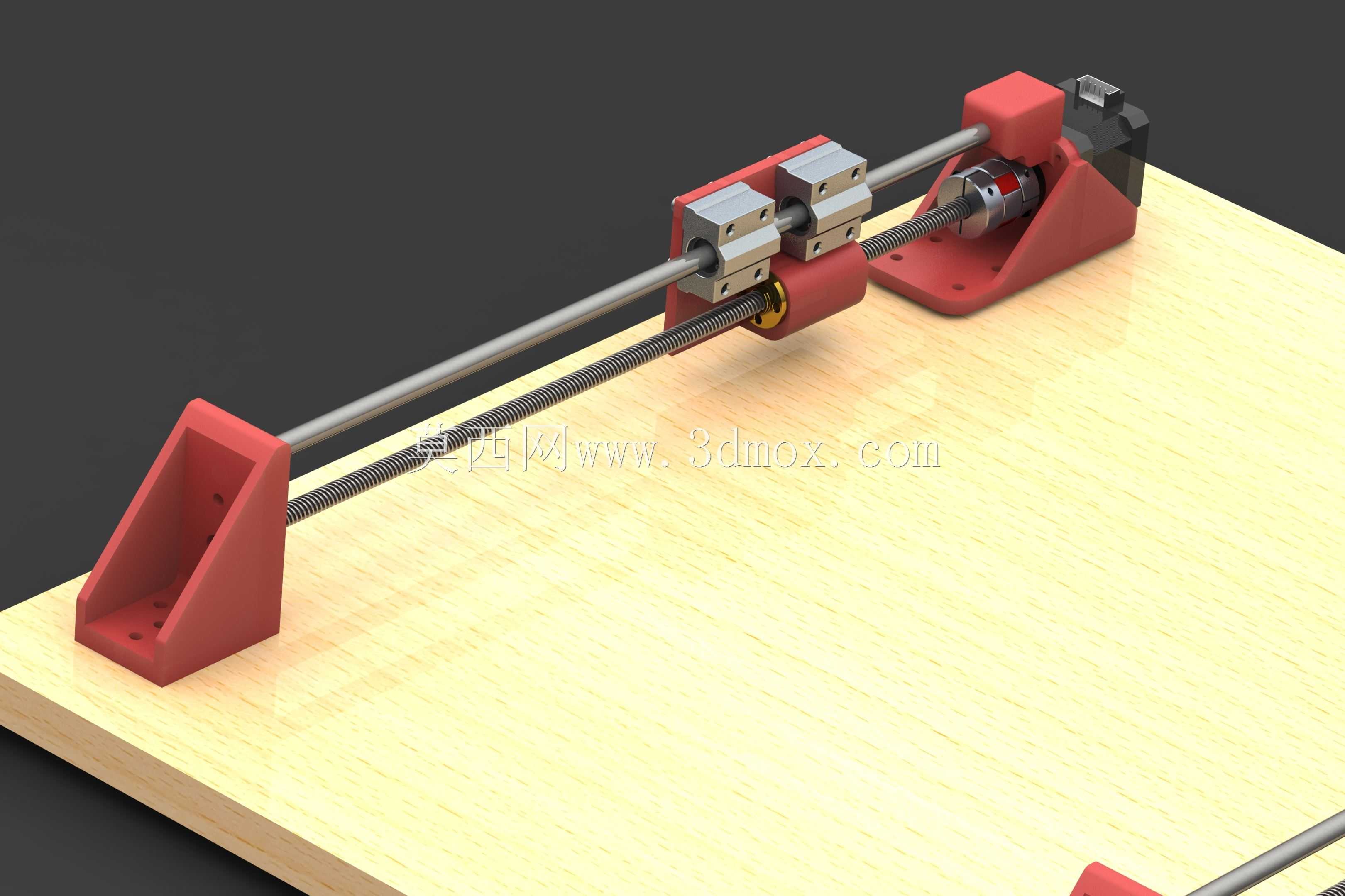

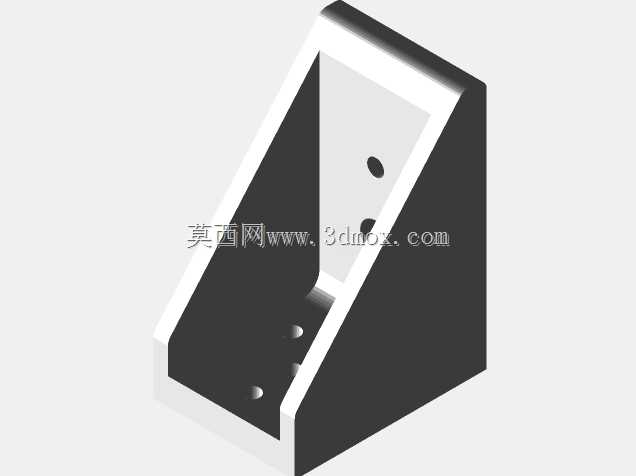

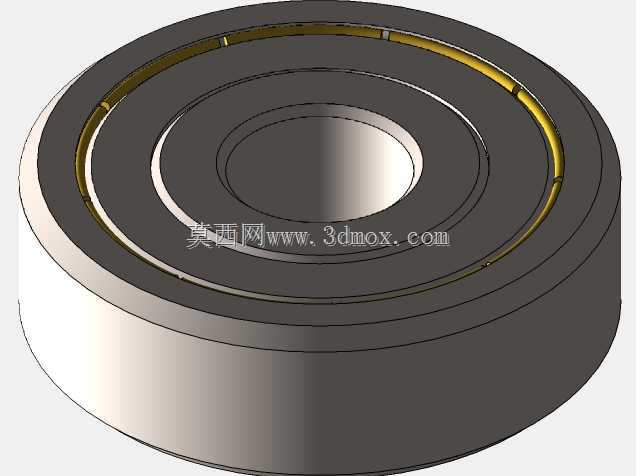

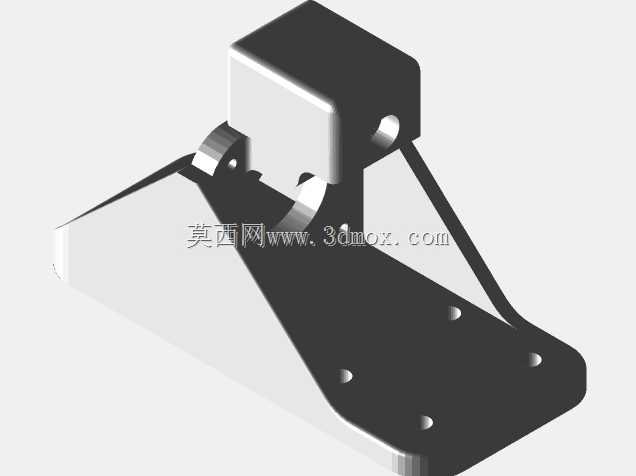

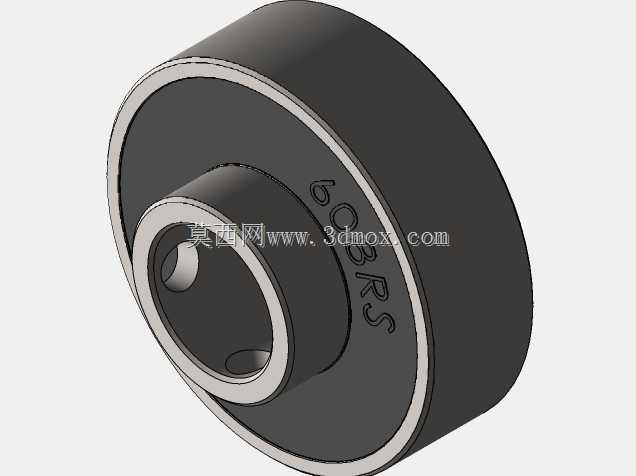

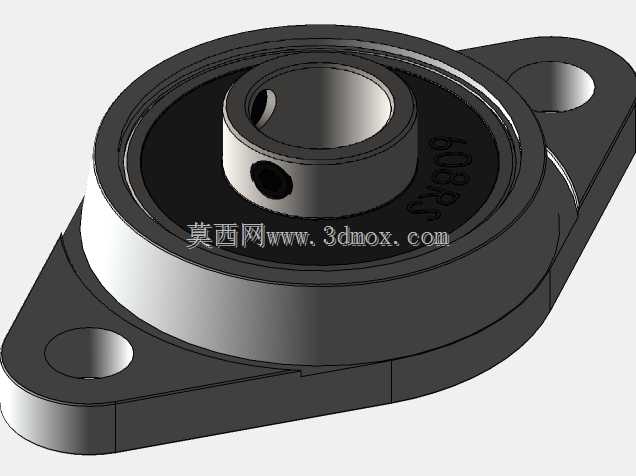

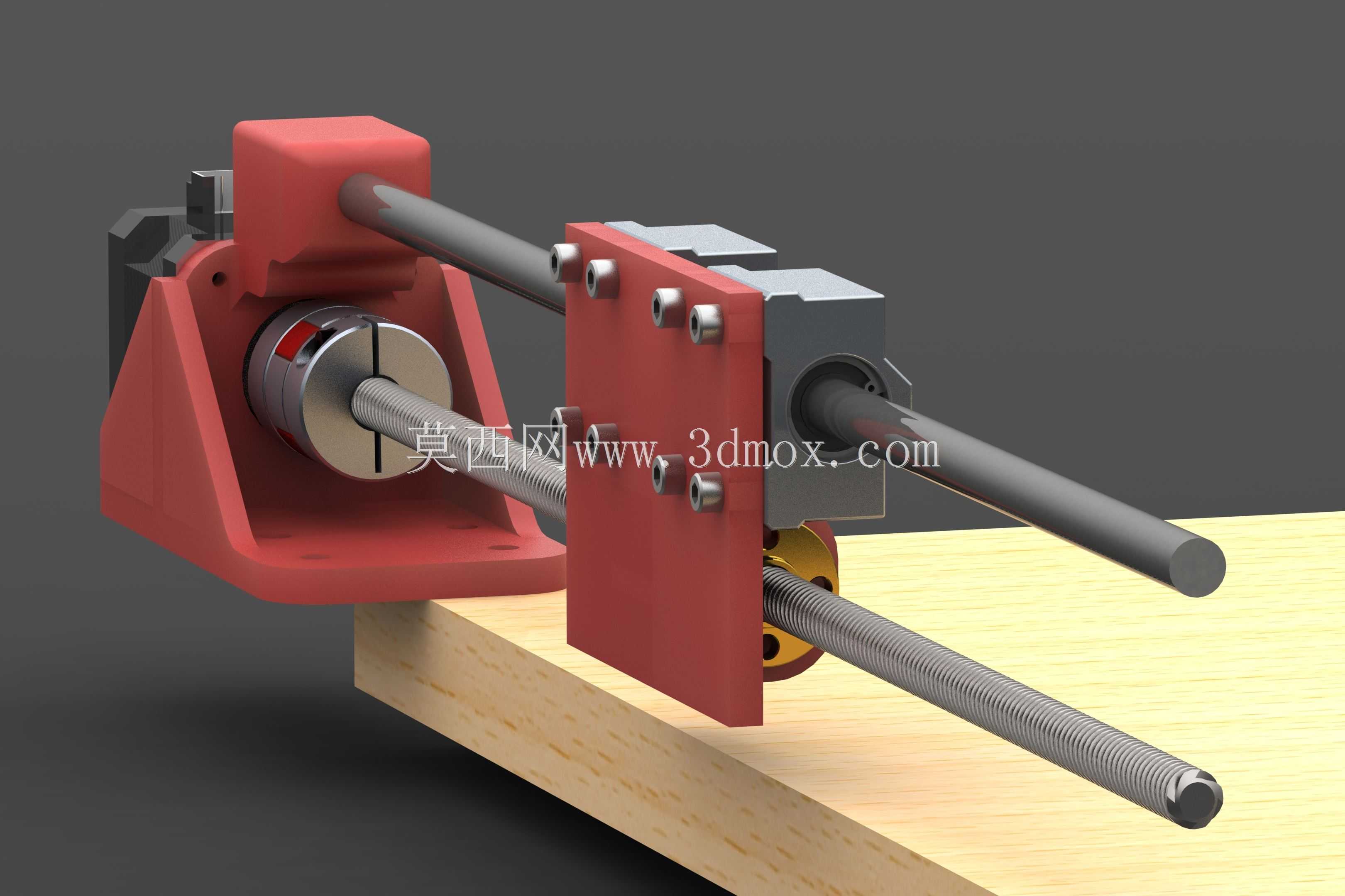

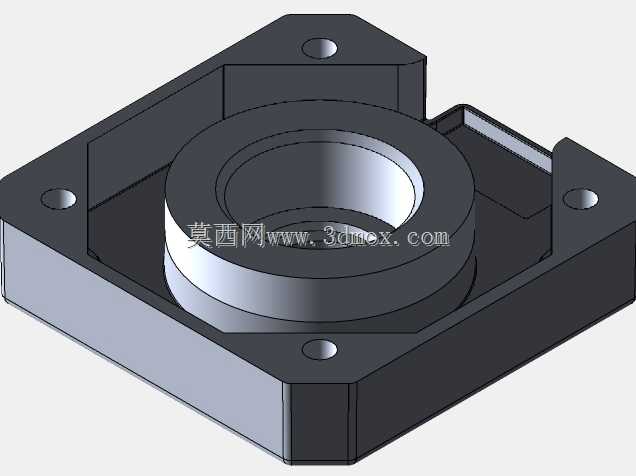

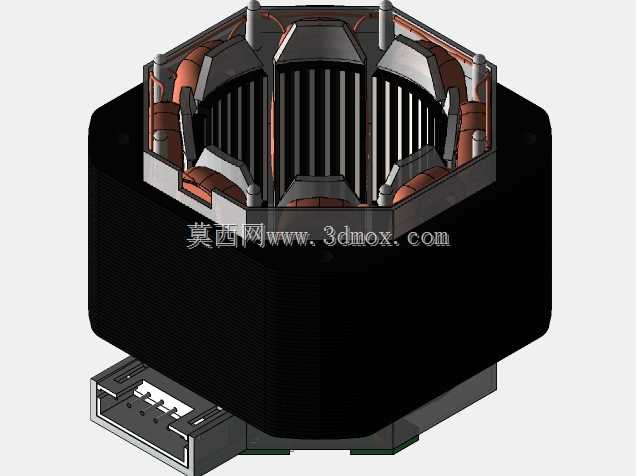

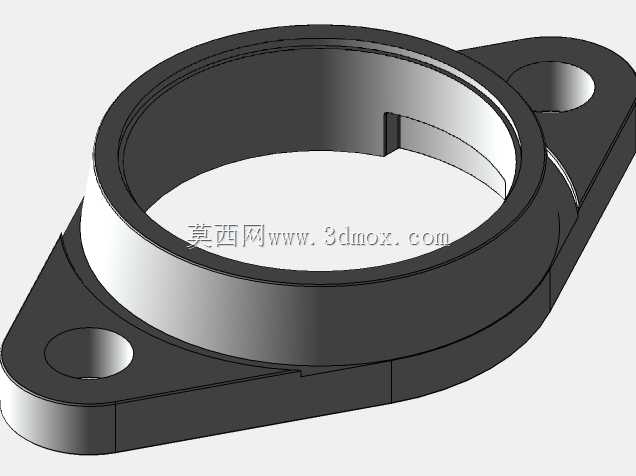

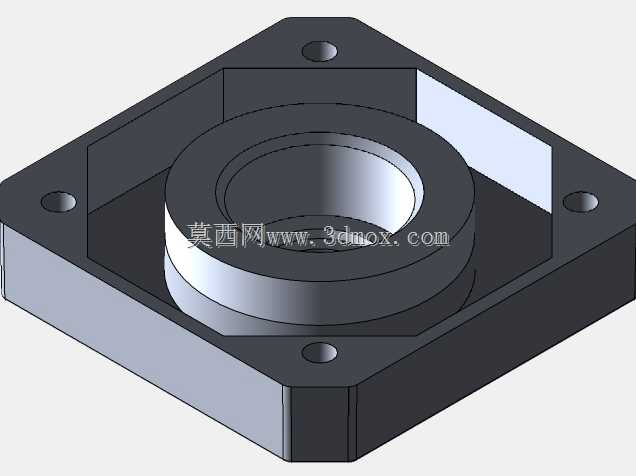

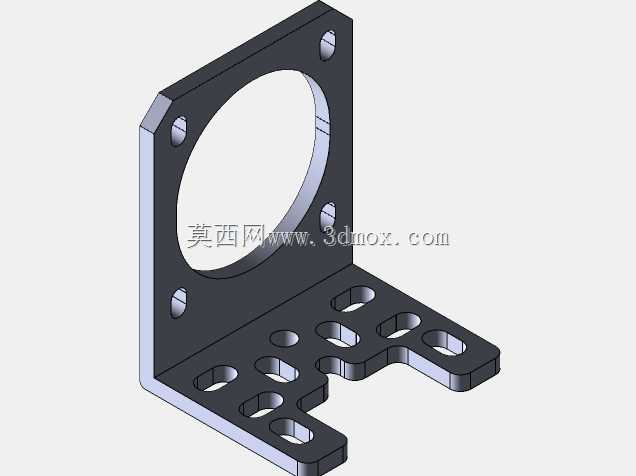

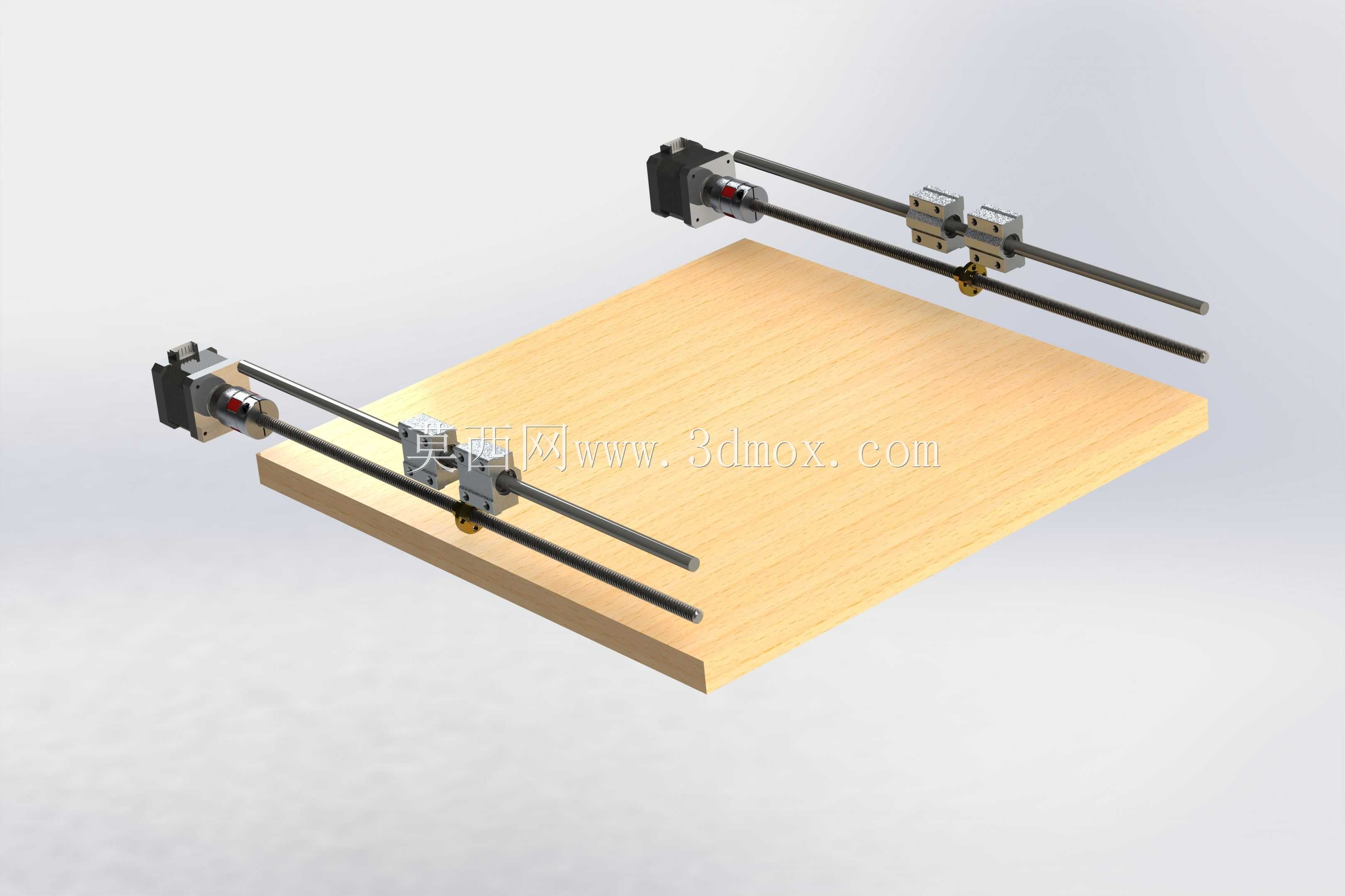

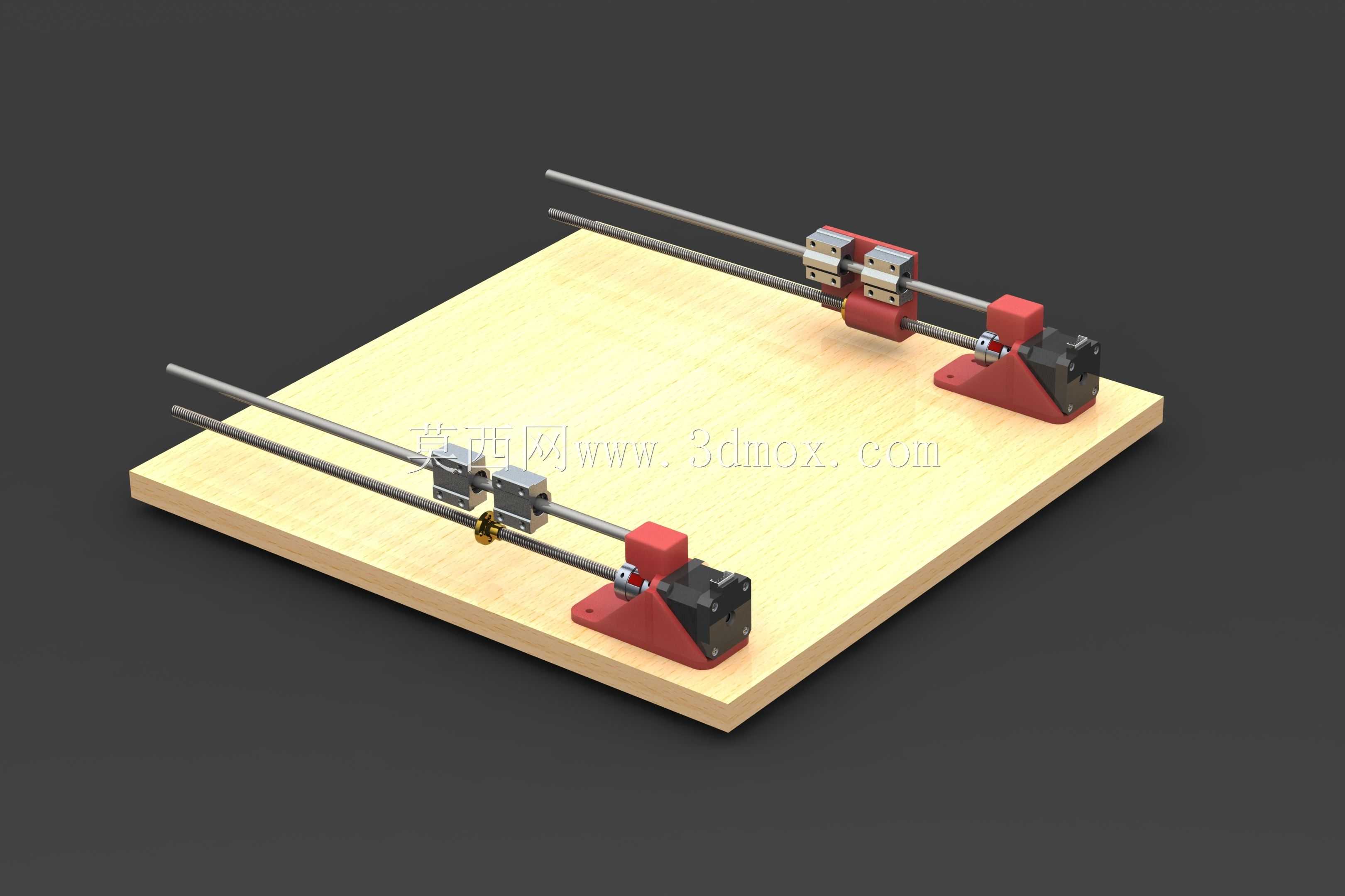

　　这套400毫米行程的数控原型机构，核心定位是桌面级小型数控加工设备的前置验证载体，主要面向小尺寸工件的轻载加工、创客场景下的个性化零件试制，以及教学场景中数控传动原理的实操演示使用。从结构设计逻辑来看，整套机构采用双光轴直线导轨搭配单根传动丝杠的布局，光轴承担滑台的径向载荷与倾覆力矩约束，丝杠负责将伺服端的旋转运动转化为滑台的直线进给，这种布局在小行程轻载场景下，既能保证足够的运动精度，又能大幅降低结构复杂度与零件加工成本，适配非工业级场景的使用需求。两端的支撑座采用一体化块状结构设计，直接通过紧固件固定在基板安装面上，支撑座同时集成了光轴固定孔、丝杠轴承安装位以及驱动端的电机安装接口，减少了分散零件带来的装配累积误差，

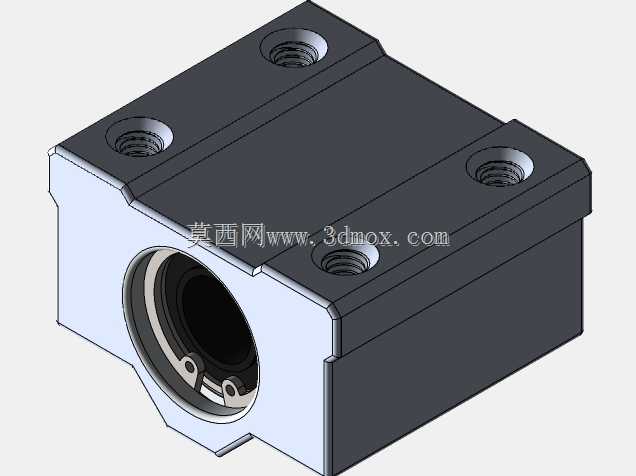

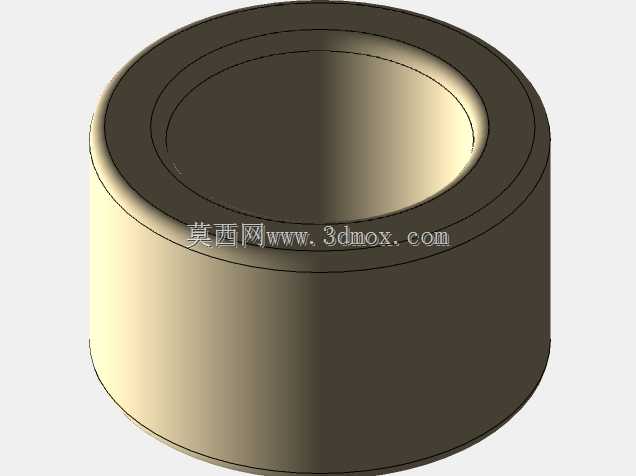

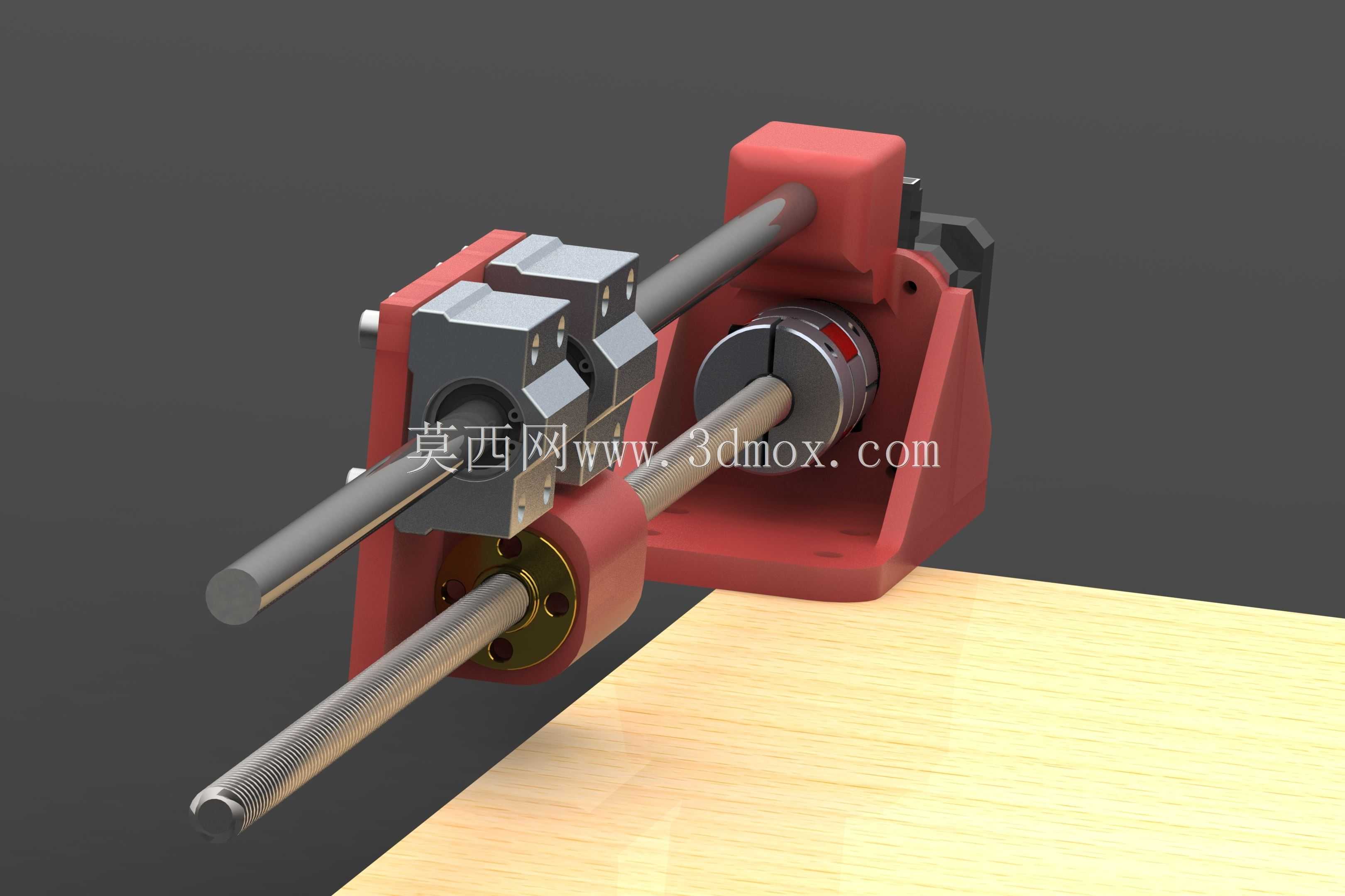

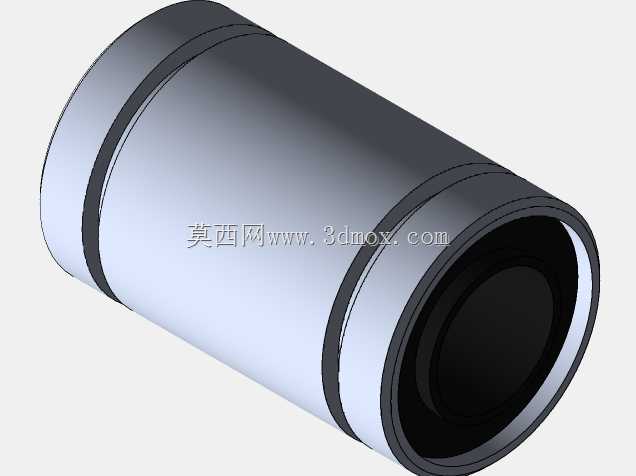

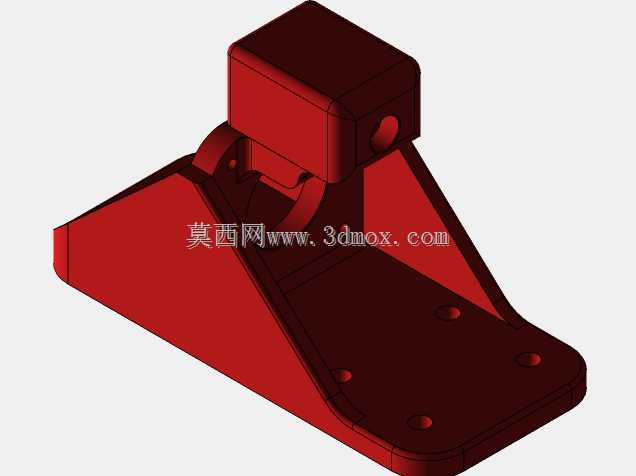

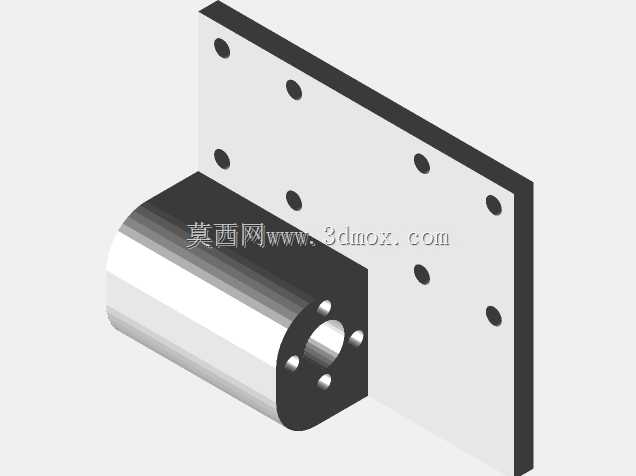

　　安装时仅需要保证两端支撑座的光轴孔同轴度、丝杠安装位与光轴的平行度，即可完成基础传动链的装配，大幅降低了非专业人员的装配调试门槛。滑台部分采用分体式夹块设计，直线轴承与丝杠螺母分别嵌入对应的夹块腔体中，夹块之间通过紧固件锁紧，这种设计可以根据实际使用的负载情况，灵活调整滑台与导轨、丝杠的配合预紧力，既可以在轻载高速移动时调松预紧降低摩擦阻力，也可以在需要切削进给时调紧预紧提升滑台刚性，减少切削过程中的振颤。整套机构的安装边界为400毫米见方的基板平面，有效行程覆盖400毫米范围，所有结构受力件均采用3D打印工艺制作，在原型验证阶段可以快速迭代修改结构尺寸，不需要开模或者复杂的机加工流程，非常适合前期方案验证阶段快速搭建测试平台。

　　在实际应用场景中，这套原型机构可以通过更换不同的执行末端，拓展出不同的功能：加装主轴头即可作为小型数控雕刻机使用，完成软金属、塑料、木材等材质的平面雕刻与切割作业；加装挤出头即可改造为大行程桌面级3D打印机，满足大尺寸模型的打印需求；加装吸盘或者夹具末端，也可以作为小型自动化生产线的直线移栽轴，完成小件物料的定点输送作业。设计过程中特意简化了零件的复杂曲面结构，所有3D打印零件均采用无支撑或者少支撑的打印朝向设计，降低打印过程中的材料损耗与后处理工作量，零件的安装孔位均预留了标准紧固件的安装间隙，不需要二次攻丝或者铰孔即可完成装配，适配普通FDM3D打印机的加工精度范围，普通创客使用桌面级打印设备即可制作全套结构件，

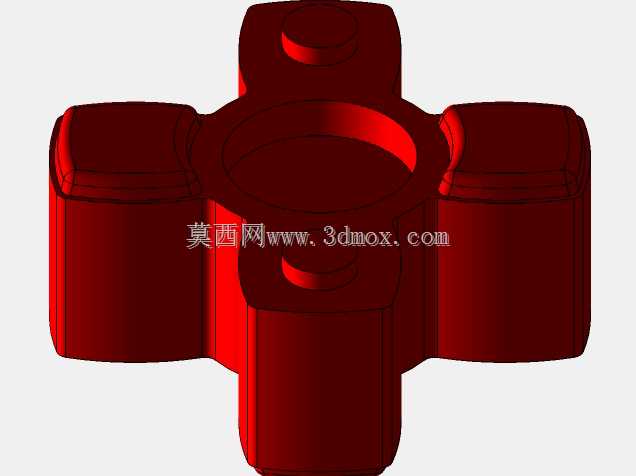

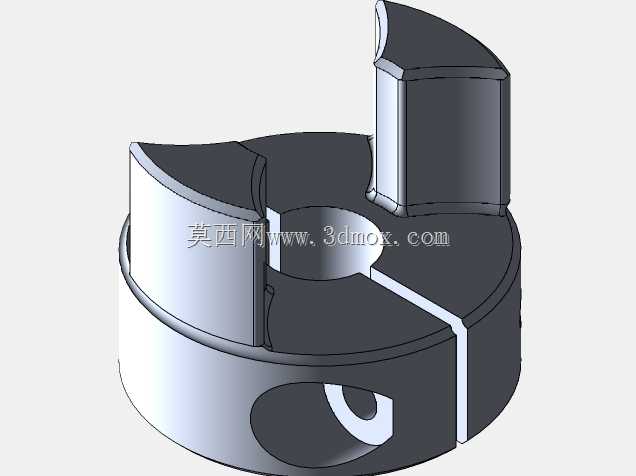

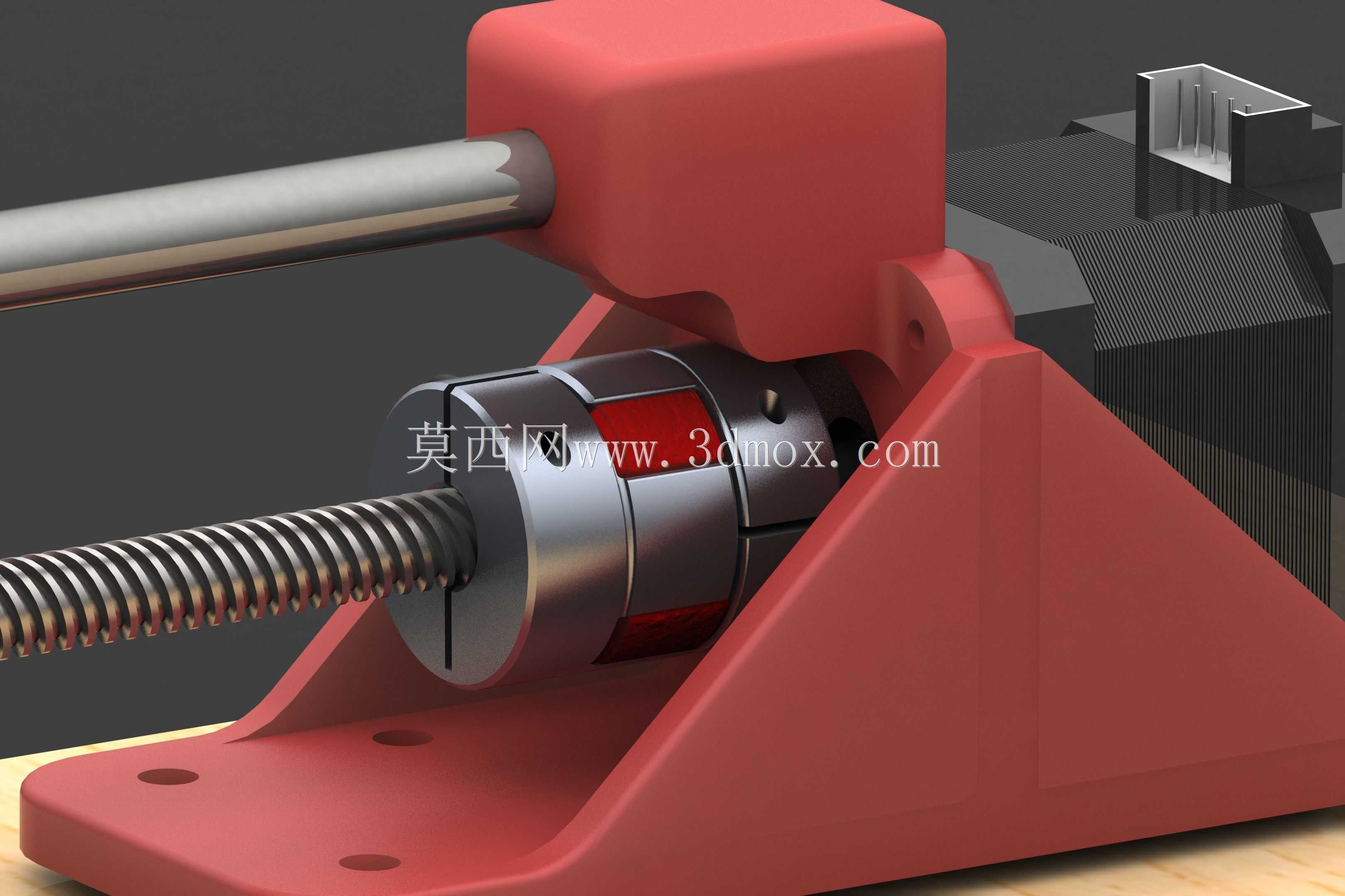

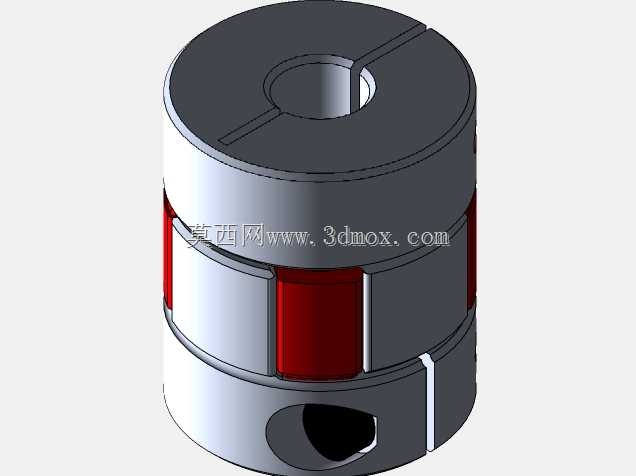

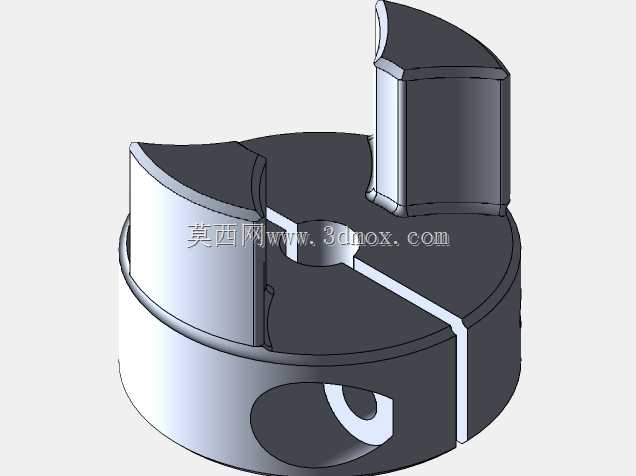

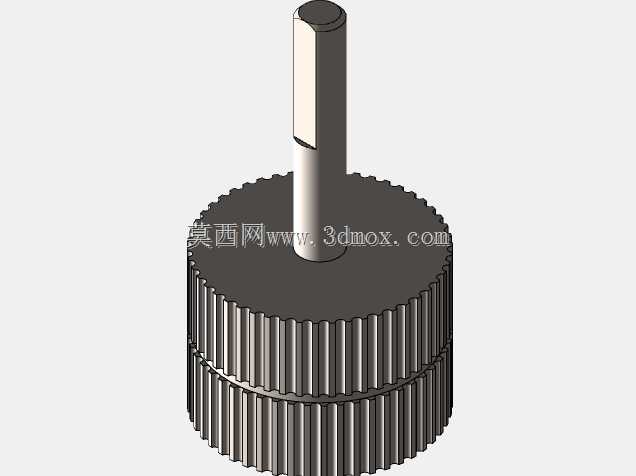

　　不需要依赖工业级加工设备。传动端的联轴器采用标准柔性联轴器，可以补偿电机轴与丝杠之间的少量同轴度误差，降低安装精度要求，同时可以缓冲进给过程中的冲击载荷，保护电机轴与丝杠不会因为刚性碰撞出现弯折损坏。整套机构的结构冗余量预留充足，在验证阶段可以根据测试结果灵活调整驱动电机型号、丝杠导程以及导轨直径，不需要对整体安装布局做大幅修改，能够快速适配不同负载、不同进给速度的使用需求，为后续正式设备的定型提供完整的结构参数与运动性能测试数据。
