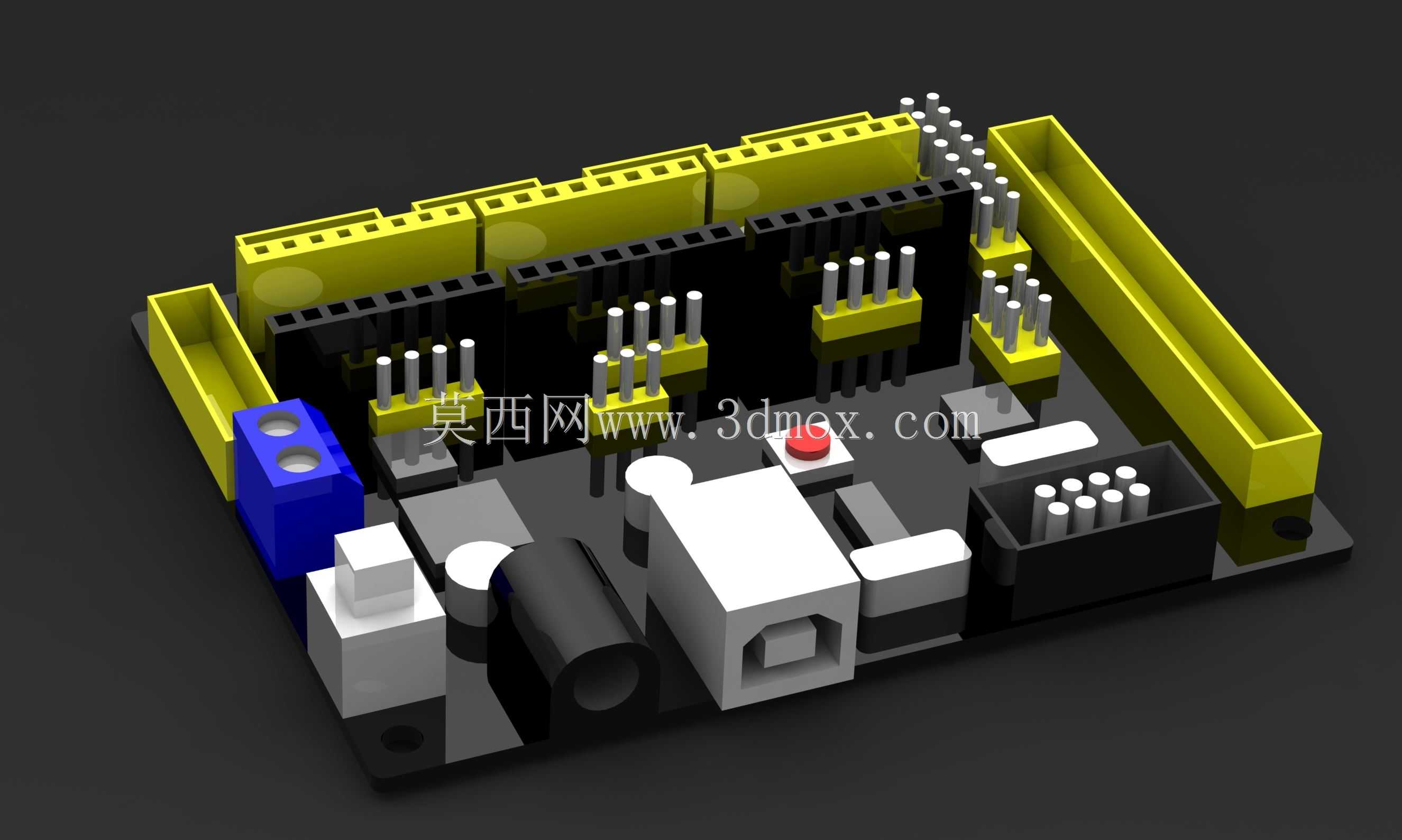

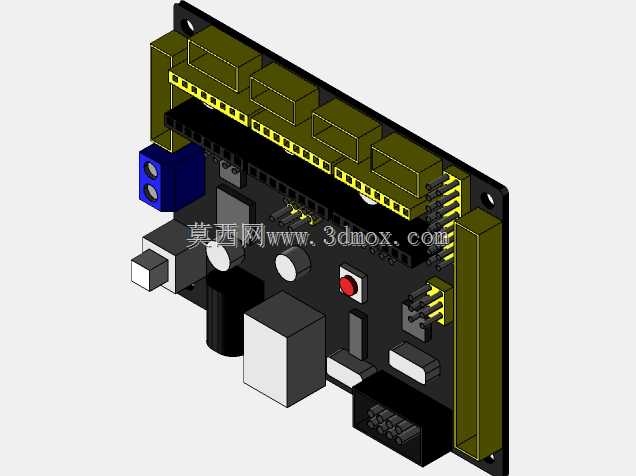

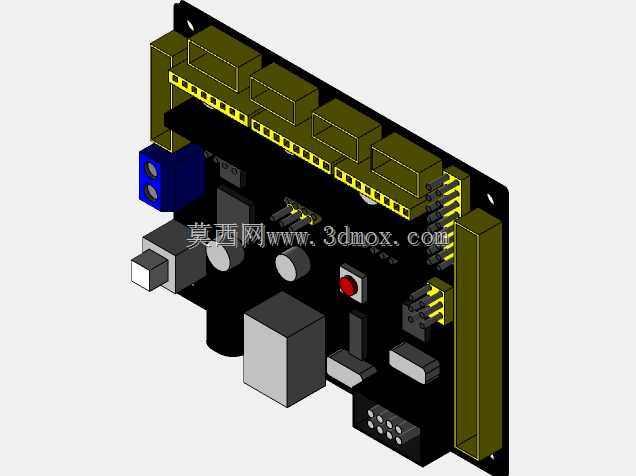

这款控制板是面向小型桌面数控加工场景开发的核心控制单元,在桌面级雕刻机、小型激光切割机、入门级CNC铣削设备中承担运动指令解析、步进电机驱动信号输出、外设端口交互的核心作用,适配开源GRBL固件的运行逻辑,能直接解析G代码指令完成三轴联动的运动轨迹输出,是DIY数控设备、小型教学实训数控装置里最常用的主控硬件之一。从建模还原的结构来看,整块板卡采用标准Arduino扩展板的安装孔位布局,板边预留的定位孔间距完全匹配通用开源控制板的安装尺寸,可直接固定在多数桌面数控设备的电控安装位上,不需要额外设计转接支架,能大幅缩短小型数控设备的电控装配周期。板载接口的布局完全遵循实际接线的操作逻辑,两侧的黄色排针座对应步进电机的驱动接线端口,
每个端口的引脚排布严格匹配常用两相四线步进电机的接线定义,建模时完整还原了排针的高度与塑料基座的尺寸,能直接用于验证接线空间是否充足,避免装配时出现线材与周边结构干涉的问题。板上的USB接口采用方口B型设计,位置突出于板边,建模时预留了足够的插头插拔空间,不会出现USB插头插装时被周边电容、接线端子挡住的问题;电源输入端口采用圆柱直流座,旁边搭配的复位按键位置刚好在手指易触碰的区域,设备调试时不需要探手到板卡深处就能完成复位操作。板上的各类接插件、电容、按键、端子的高度都做了1:1的还原,不同元器件的高度差完全匹配实物,在做设备电控仓的结构设计时,可以直接导入这个模型验证仓体内部的净空高度,确认上盖安装后不会挤压到板上最高的接插件,
也能提前规划走线槽的位置,让强电、弱电线材在板卡周边的排布更合理,减少信号干扰的隐患。建模时还还原了板载散热片的安装位置与尺寸,在做密闭电控仓的散热设计时,可以根据这个模型的热源位置规划散热风扇的风向,让气流直接流过核心发热区域,提升长时间加工时的运行稳定性。对于做小型数控设备开发的结构工程师来说,这个模型可以直接用于整机的装配干涉检查,不需要自己手动测绘板卡尺寸,能节省大量的前期测绘时间,也能避免手动测量带来的尺寸误差导致的装配返工问题;对于DIY数控设备的爱好者来说,也可以参考这个模型的接口布局设计定制的设备外壳,让外壳的开孔位置完全匹配板卡的接口位置,做到外观与实用性的统一。
