微型电子锡膏模板对位定位工装

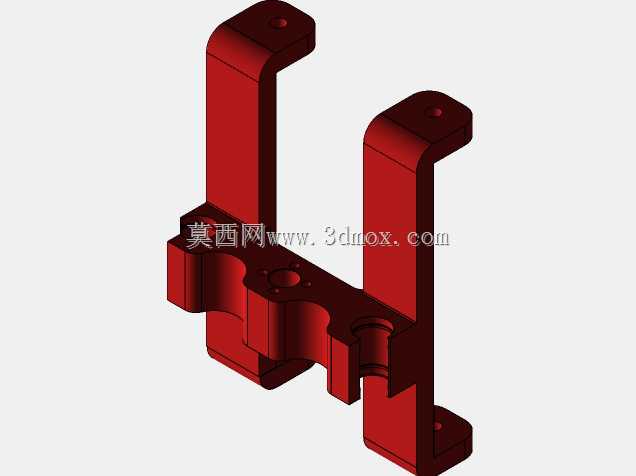

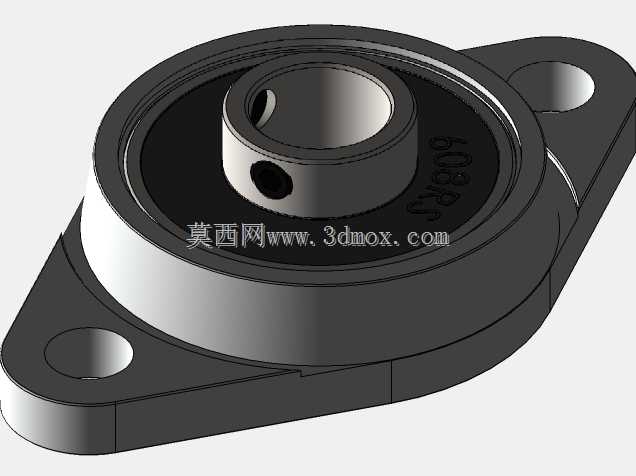

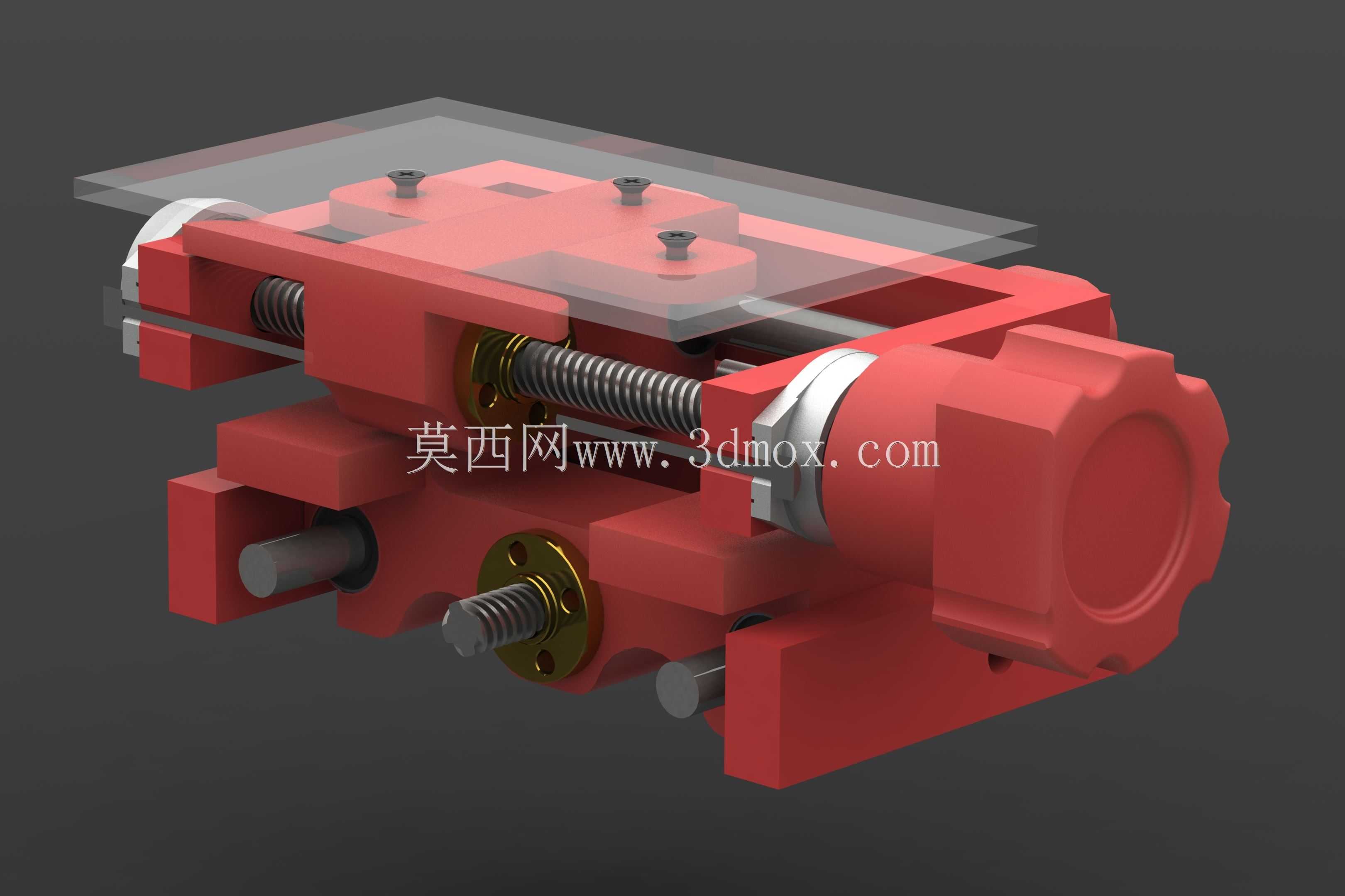

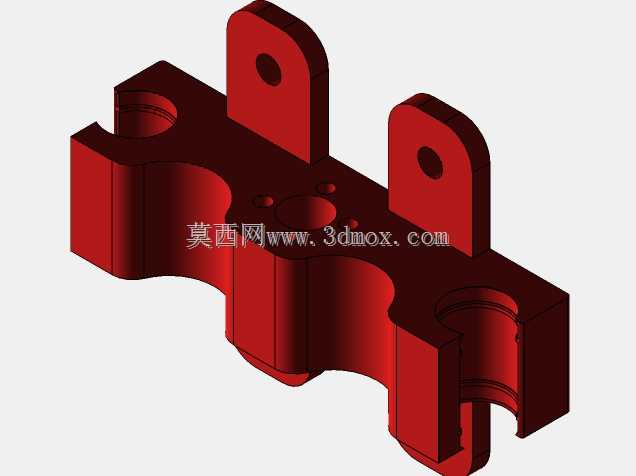

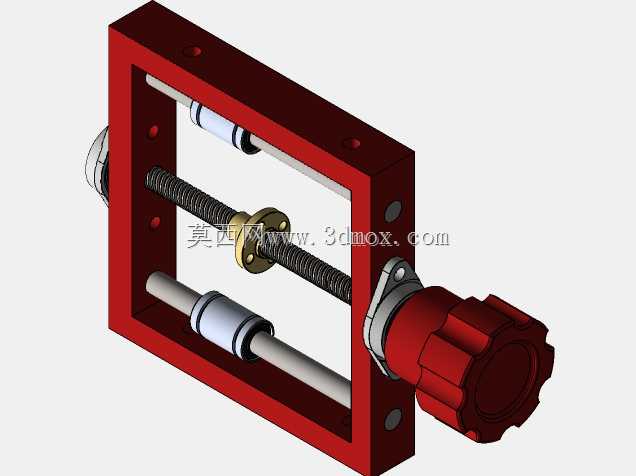

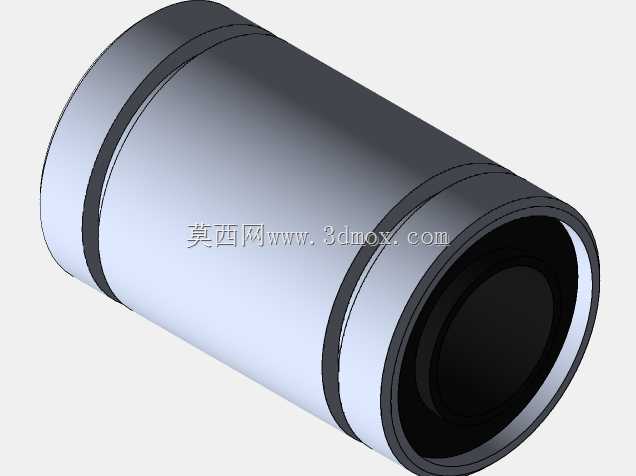

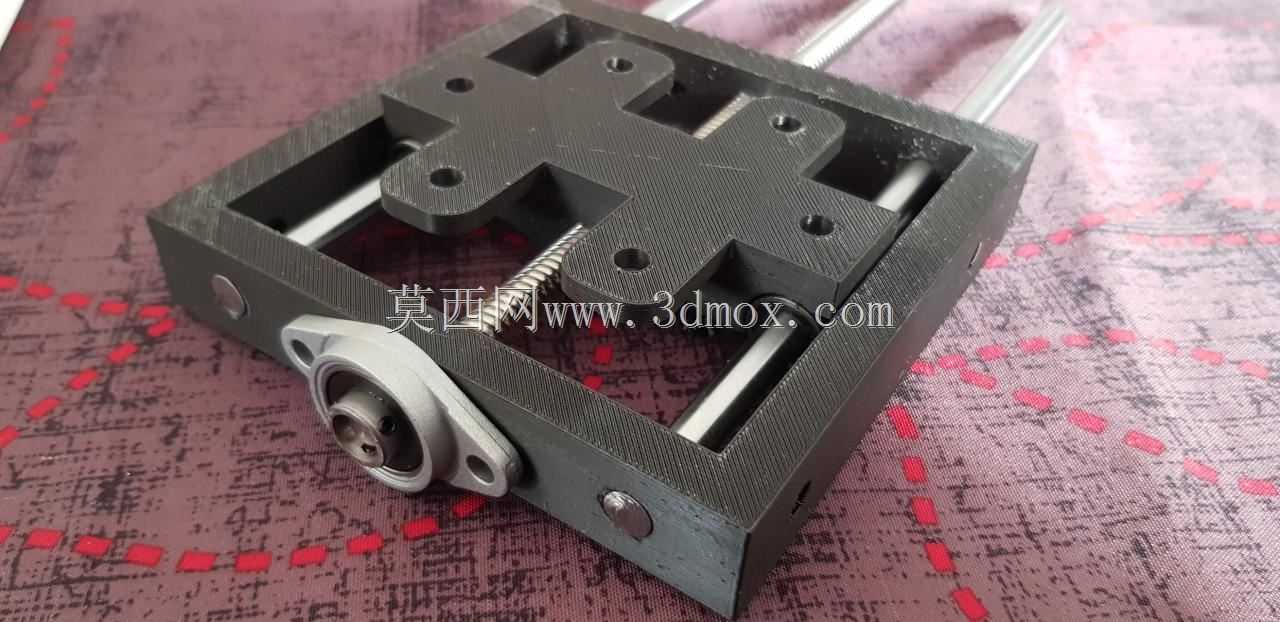

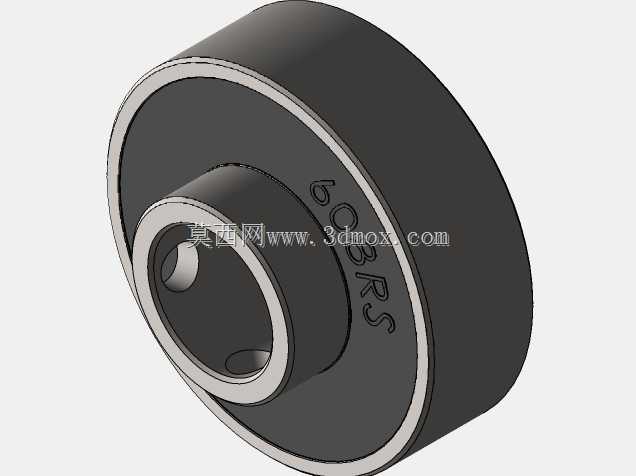

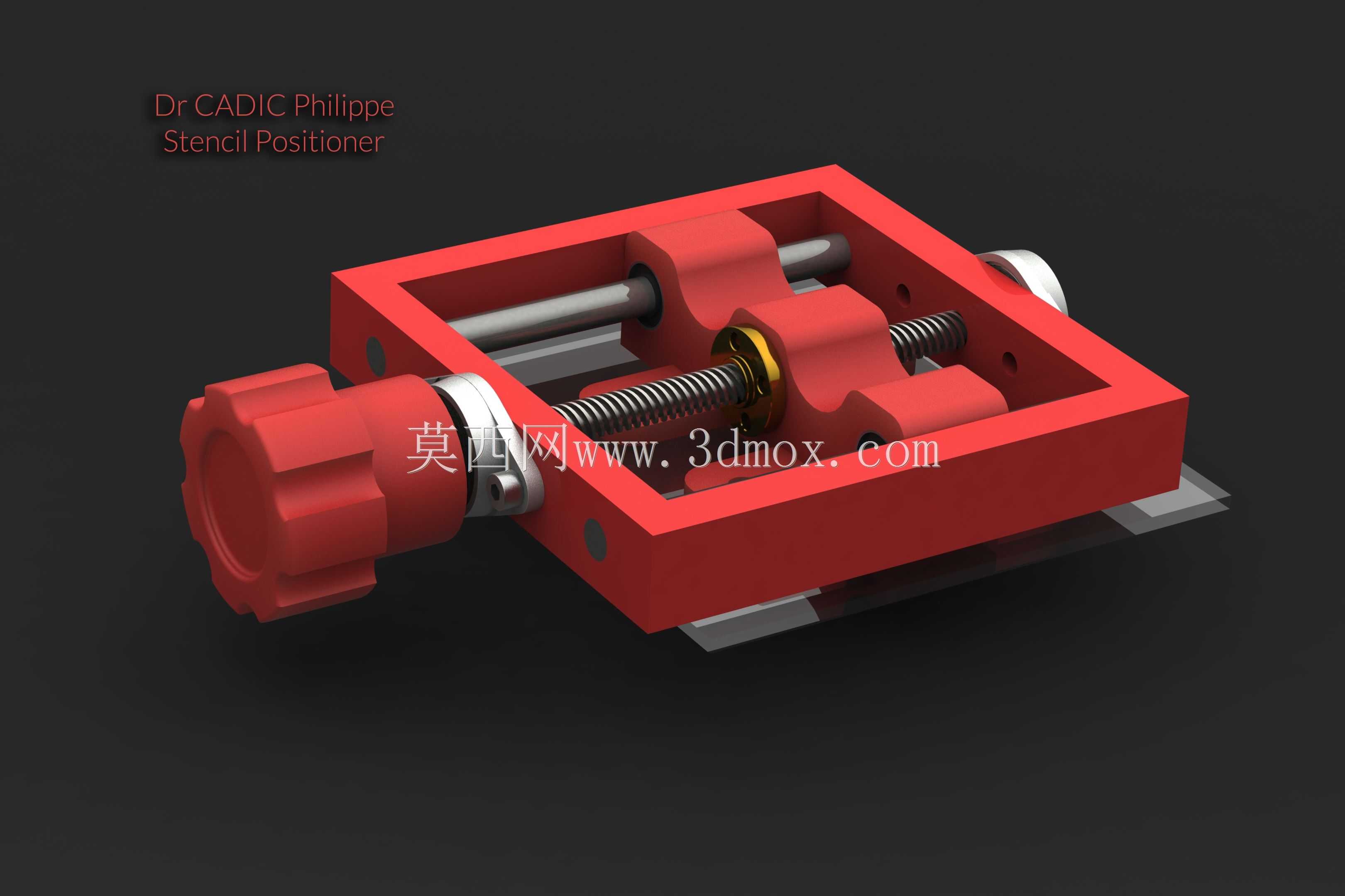

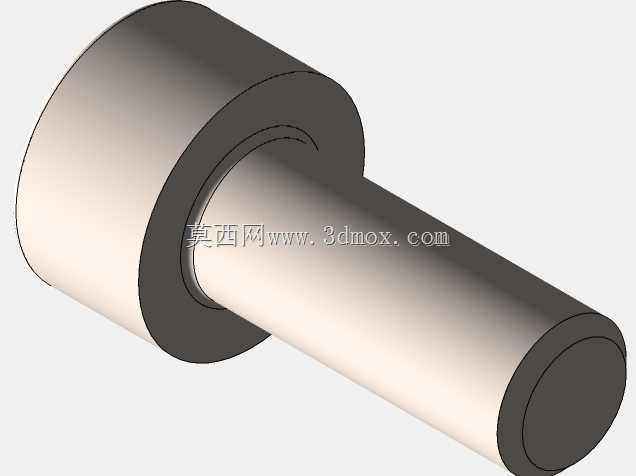

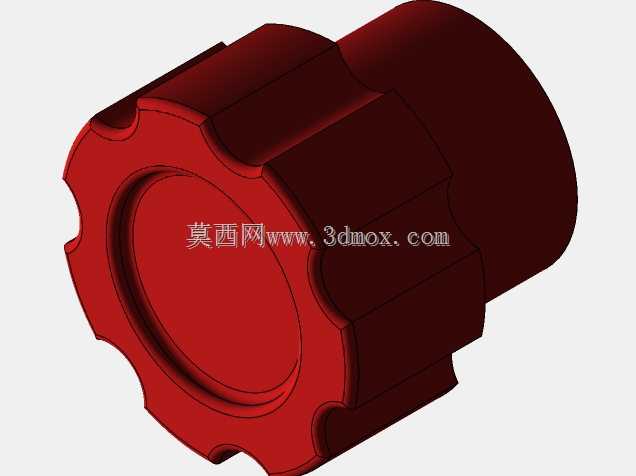

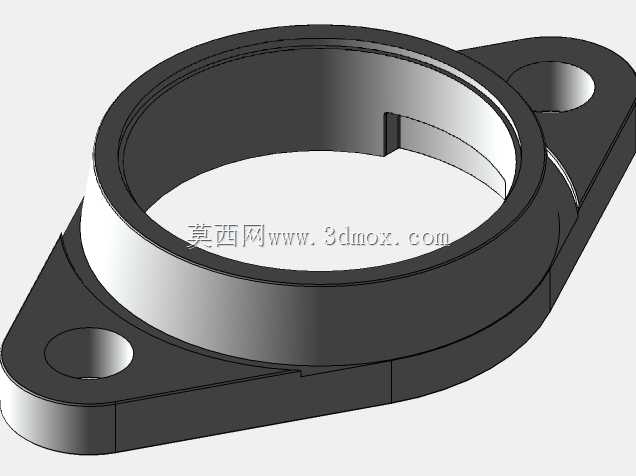

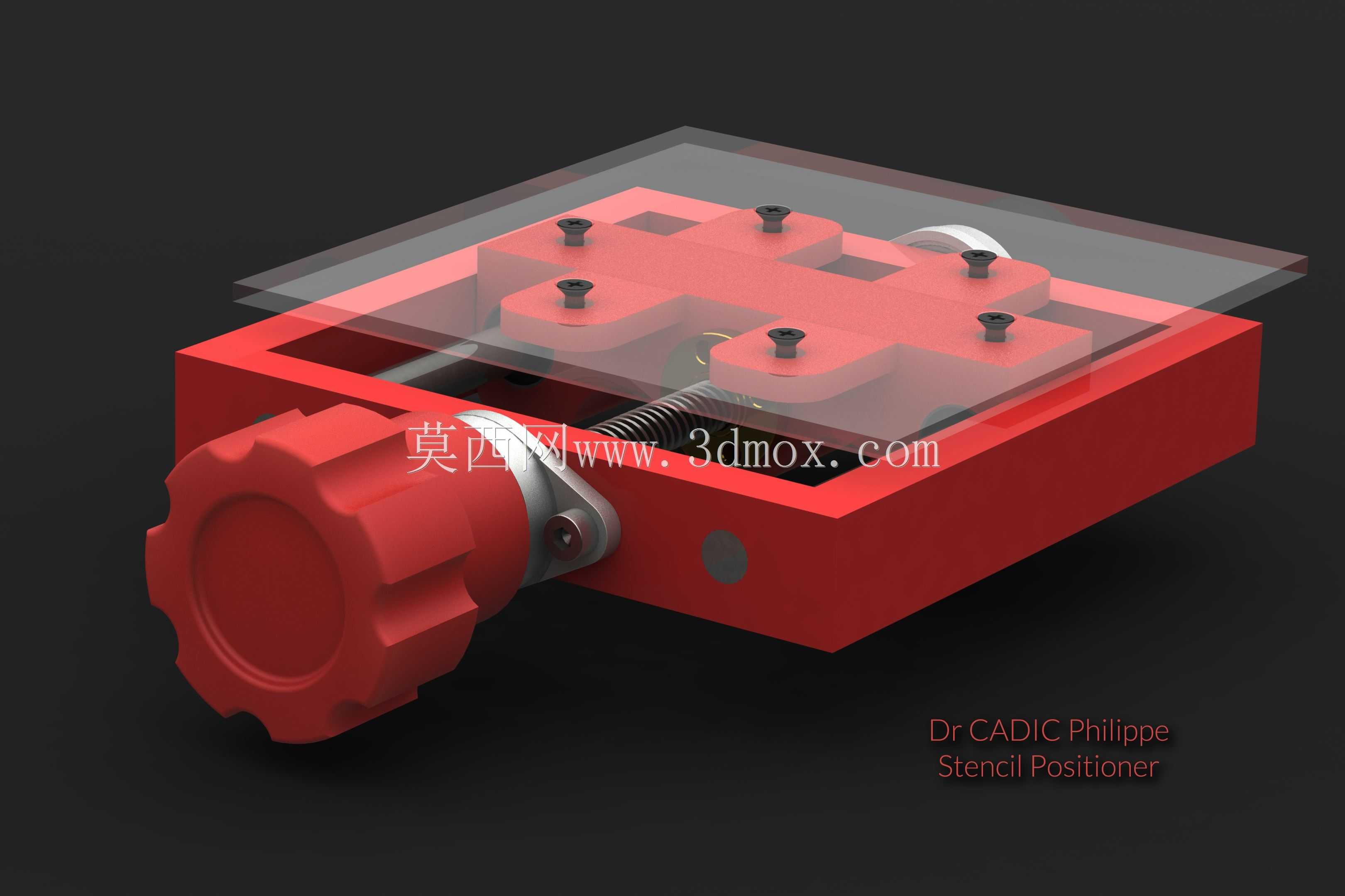

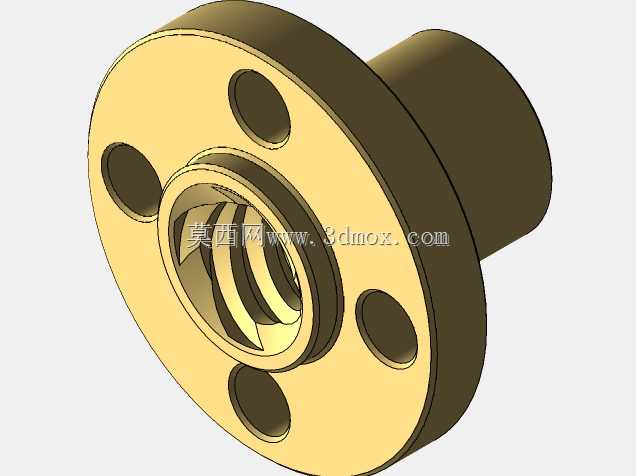

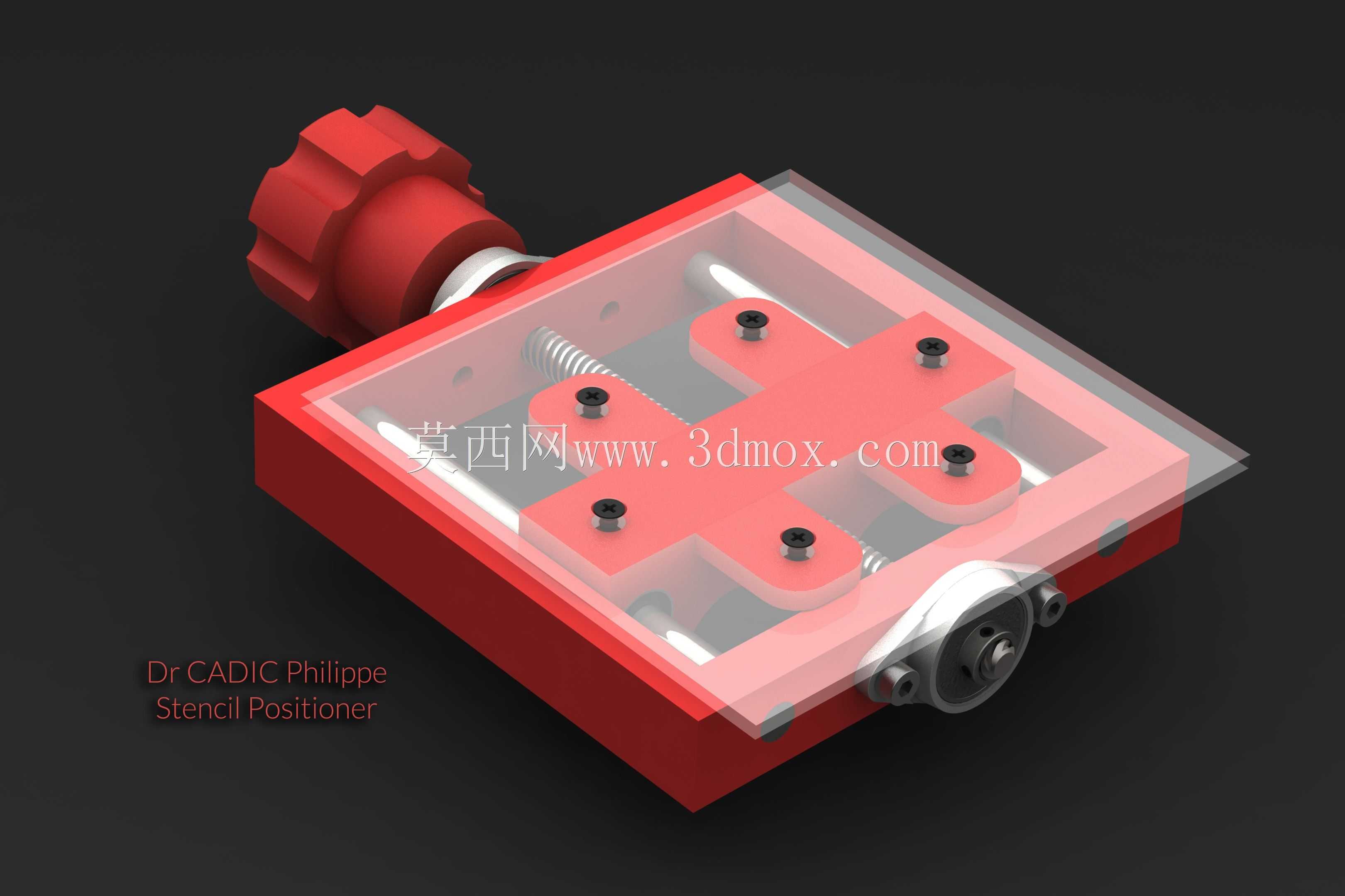

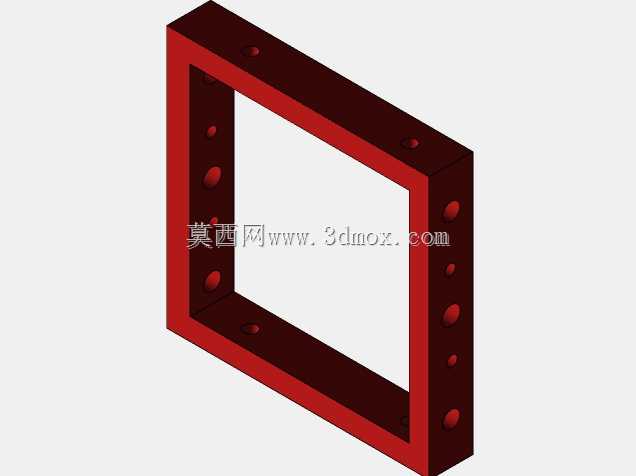

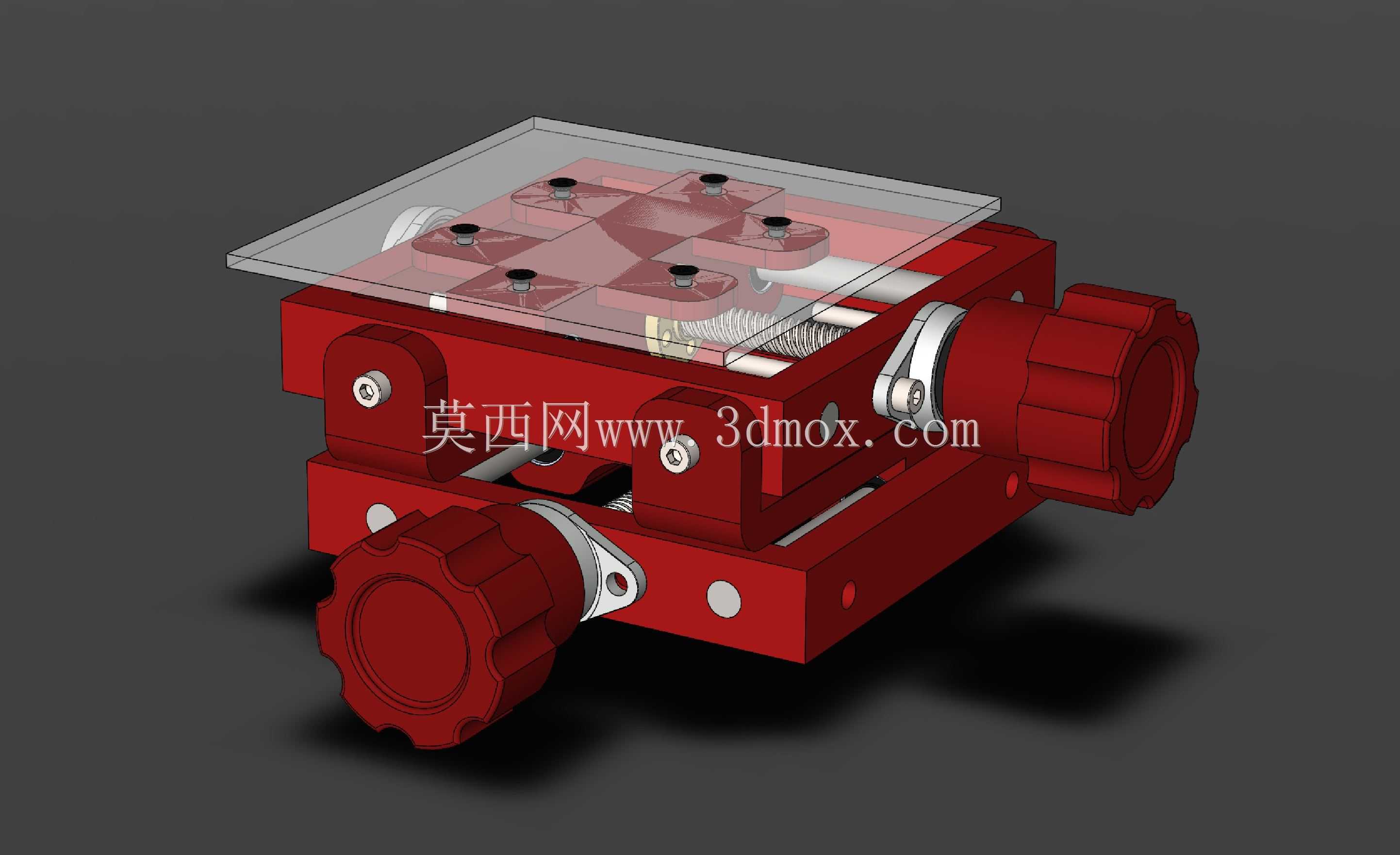

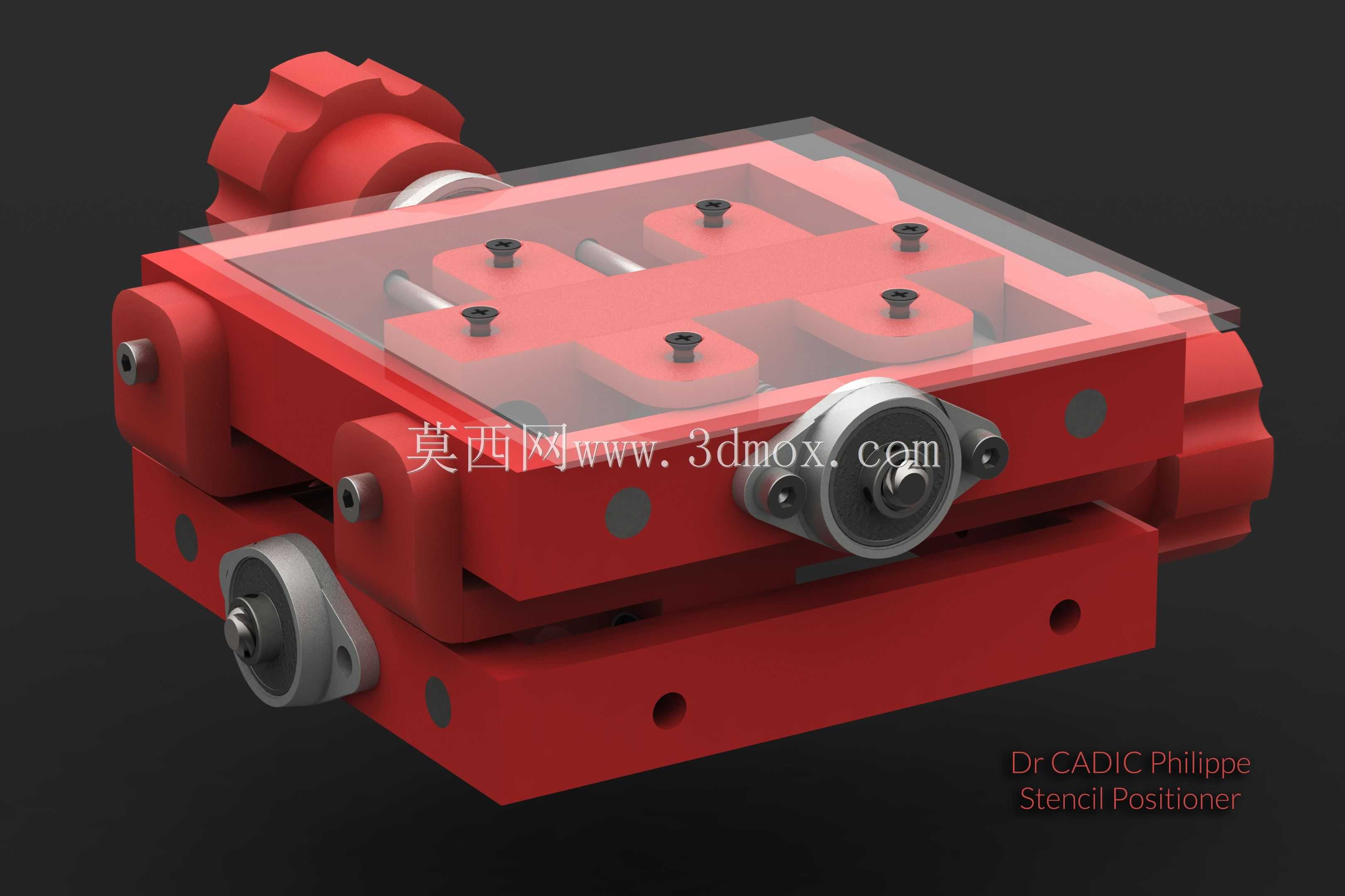

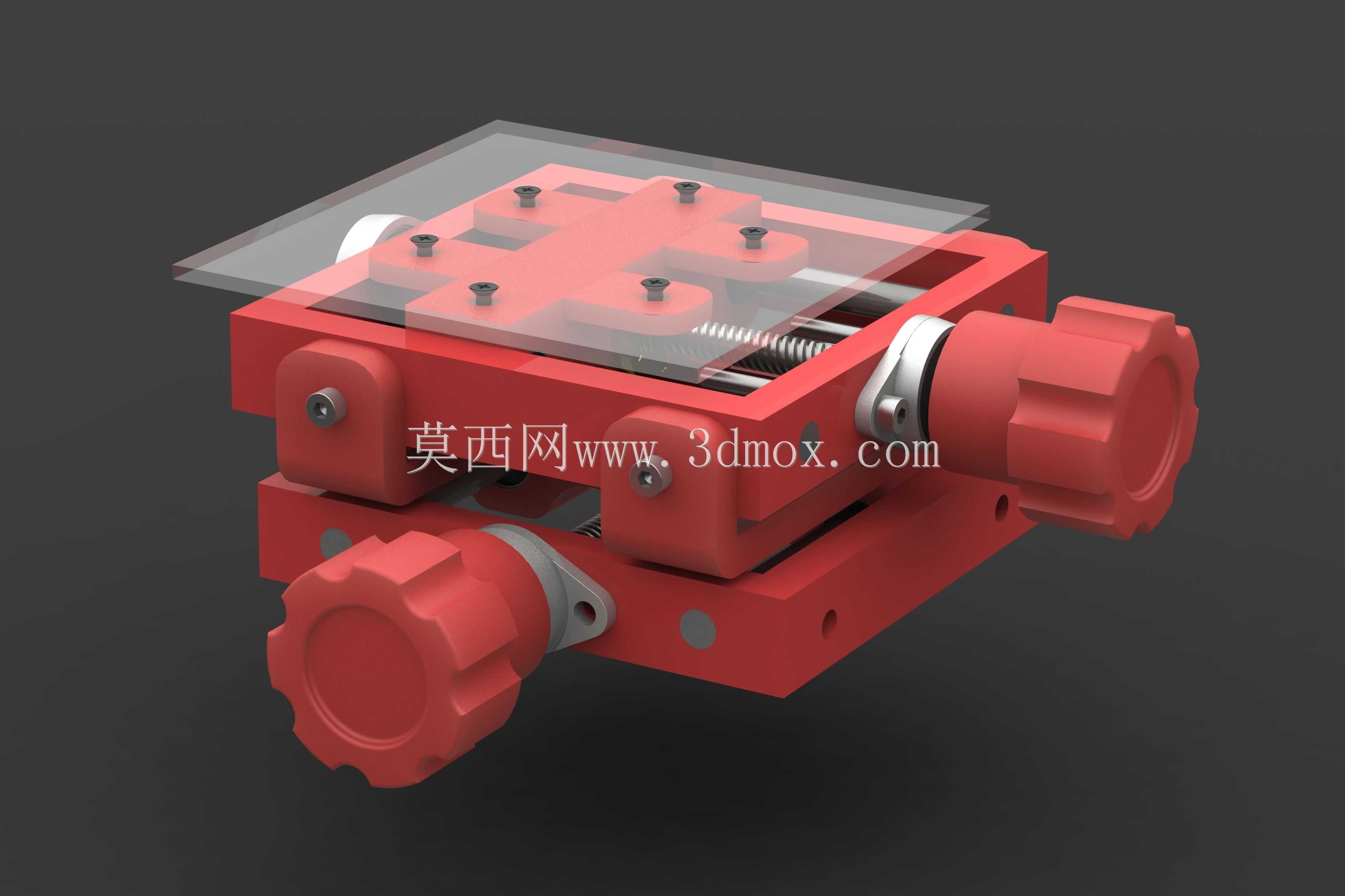

　　在小批量电子样板焊接、实验室PCB试制场景中，锡膏印刷的对位精度直接决定细间距引脚的焊接良率，这款微型定位装置正是针对这类场景设计的手动对位工装。整体采用双层正交滑台结构，两个方向的调节旋钮分别布置在相邻侧面，旋钮采用滚花防滑设计，单圈调节行程适配常规小尺寸PCB的对位偏移量，配合内置的细牙丝杆传动，可实现亚毫米级的微调进给，避免手动挪动模板时的错位问题。上层承托面预留了模板固定点位，可通过沉头螺丝压紧透明钢网模板，承托面的平面度控制在0.05mm以内，保证钢网与PCB板面贴合时无局部间隙，防止锡膏印刷出现塌边、漏印问题。底座部分设置了定位挡边，可快速对齐PCB板边，减少初始对位的调整时间，

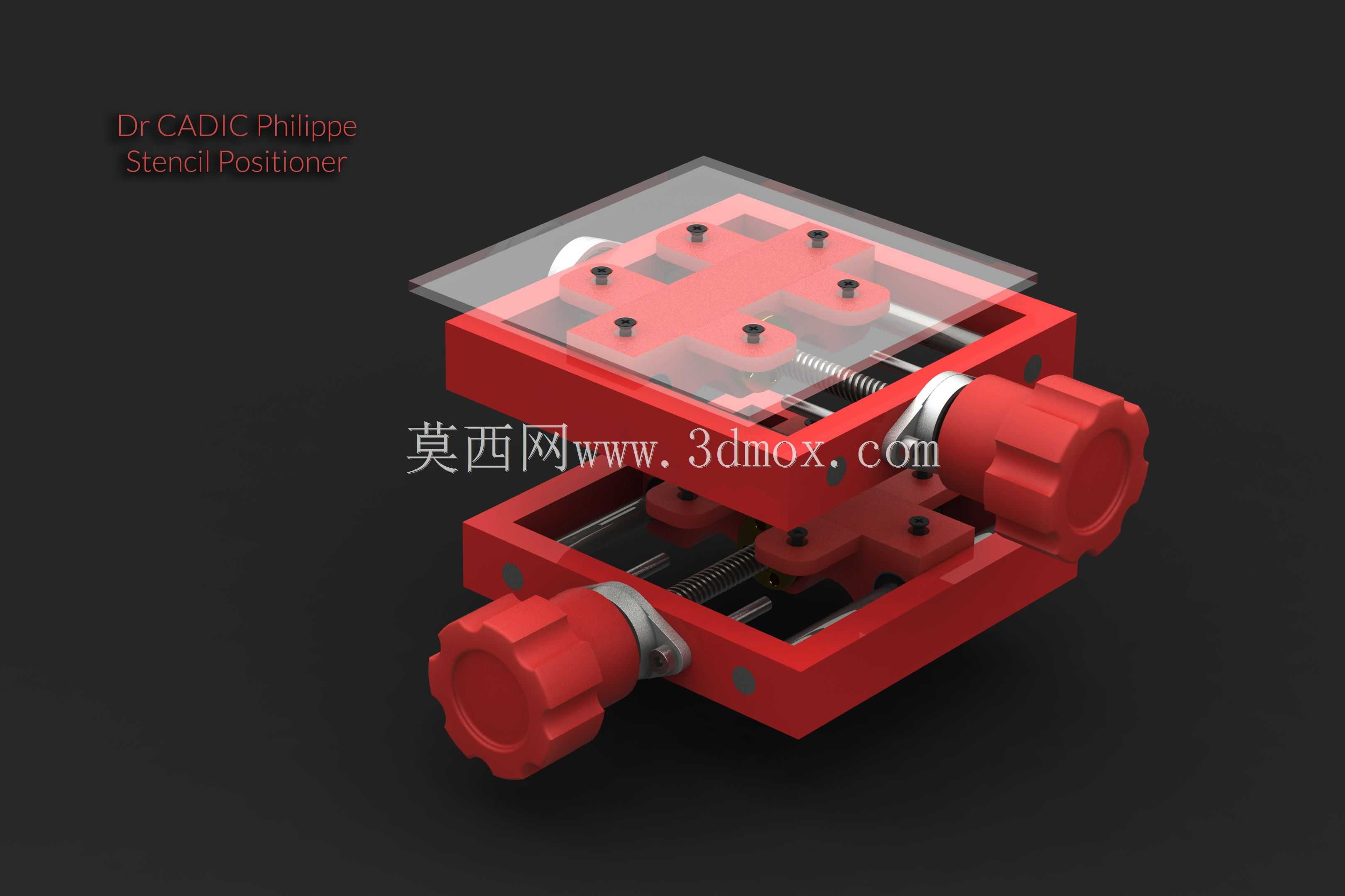

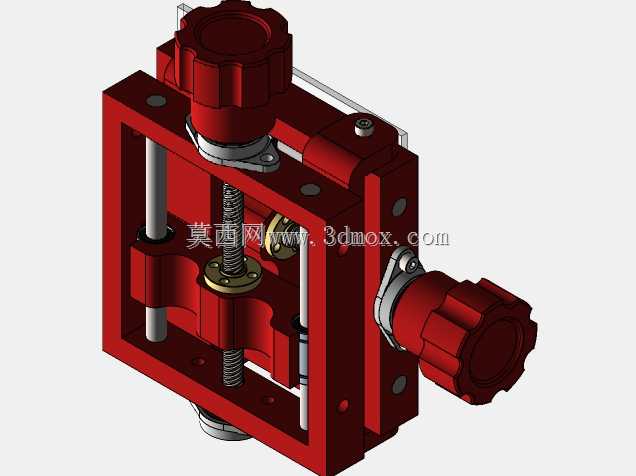

　　底座的安装孔位兼容常见的桌面工作台固定需求，也可直接放置在防静电台面上使用，整体外形尺寸控制在掌心大小，不占用过多操作台空间。设计时充分考虑了多场景复用性，除了作为锡膏印刷的定位工装外，拆除上层模板压块后，可通过更换不同的治具头，作为小型数控雕刻机、微型激光雕刻机的XY轴手动进给平台使用，滑台的锁紧结构可在调整到位后固定位置，避免加工过程中出现位移。结构上采用模块化装配思路，所有传动部件均设置在封闭的壳体内，可阻挡焊接过程中的锡渣、灰尘进入丝杆导轨间隙，降低日常维护的频次，受力部位均采用金属材质加工，调节旋钮与丝杆的连接部位设置了防松结构，长期反复调节也不会出现回程间隙过大的问题。在实际使用中，

　　操作人员只需将PCB放置在底座定位区域，放上钢网模板后通过两个方向的旋钮微调，即可快速将钢网开孔与PCB焊盘精准对齐，相比传统的胶带固定、手动对位方式，可将单块样板的锡膏印刷准备时间缩短60%以上，同时大幅降低细间距引脚的连焊、偏焊概率，尤其适合电子研发实验室、小批量打样车间的手工焊接工序使用，也可作为教学场景中SMT工序入门操作的辅助训练工装。
