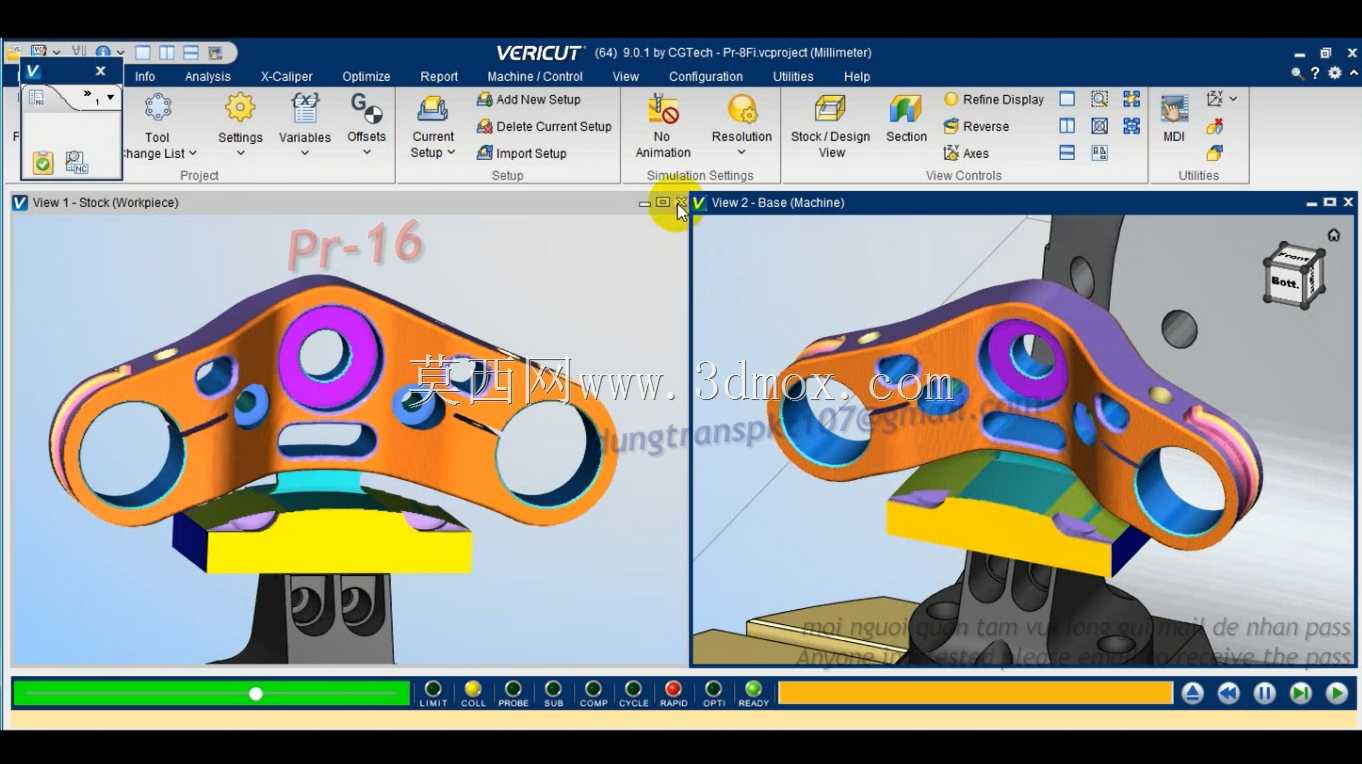

五轴加工用异形零件夹持工装结构

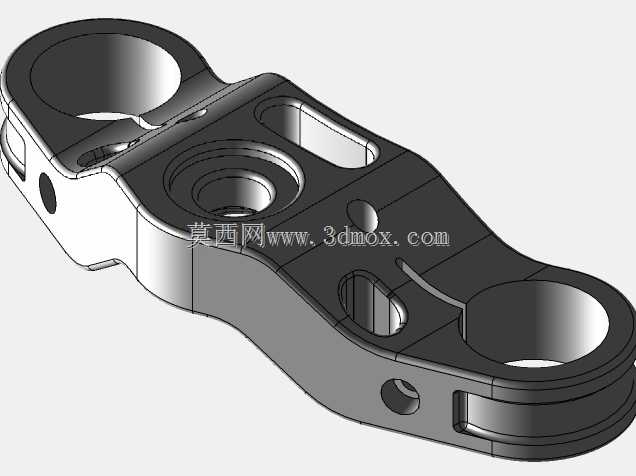

　　这套夹持结构主要面向异形结构件的五轴联动加工场景，针对航空、精密机械领域常见的不规则轮廓零件加工装夹痛点设计，解决传统平口钳、通用卡盘无法稳定夹持异形曲面工件、装夹后遮挡加工面过多的问题。从结构布局来看，主体承托件采用随形支撑设计，支撑面完全贴合工件底部的非规则轮廓，避免装夹时工件产生局部形变，支撑座底部设置标准的定位键槽，可直接匹配五轴机床工作台的T型槽安装基准，安装时无需额外打表找正基准面，能大幅缩短单件装夹的辅助时间。夹持端采用双侧浮动压合结构，压头接触面做了仿形处理，与工件侧面的曲面轮廓完全贴合，压合时压力均匀分布在接触区域，不会在工件薄壁位置产生压痕或装夹变形，压头的行程预留了足够的调整空间，

　　可兼容一定尺寸范围内的同类型异形工件装夹需求。设计过程中优先考虑了五轴加工的摆头避让需求，整体夹持结构的外轮廓做了避空优化，当主轴带动刀具进行大角度摆角加工时，夹具本体不会与主轴、刀柄发生干涉，可实现工件除夹持接触面外其余五个面的完整加工，无需二次翻面装夹，有效避免多次装夹带来的定位误差。结构的安装边界经过严格校核，整体高度控制在五轴机床的Z轴有效行程范围内，工作台回转时夹具的最大回转半径不会触碰机床的防护门或内部行程限位开关，适配主流规格的五轴加工中心装夹使用。支撑座内部设置了排屑通道，加工过程中产生的金属切屑可顺着通道斜面排出，不会堆积在定位基准面位置影响装夹精度，同时也方便加工完成后的切屑清理工作。整套结构的受力点经过仿真验证，在满负荷切削参数下，夹持结构的整体形变量控制在微米级，完全满足精密零件加工的刚性要求，不会因为切削力过大导致工件移位或振刀，可支撑高速铣削加工的工艺需求。
