aos3729a-t42微型贴片检波器结构设计

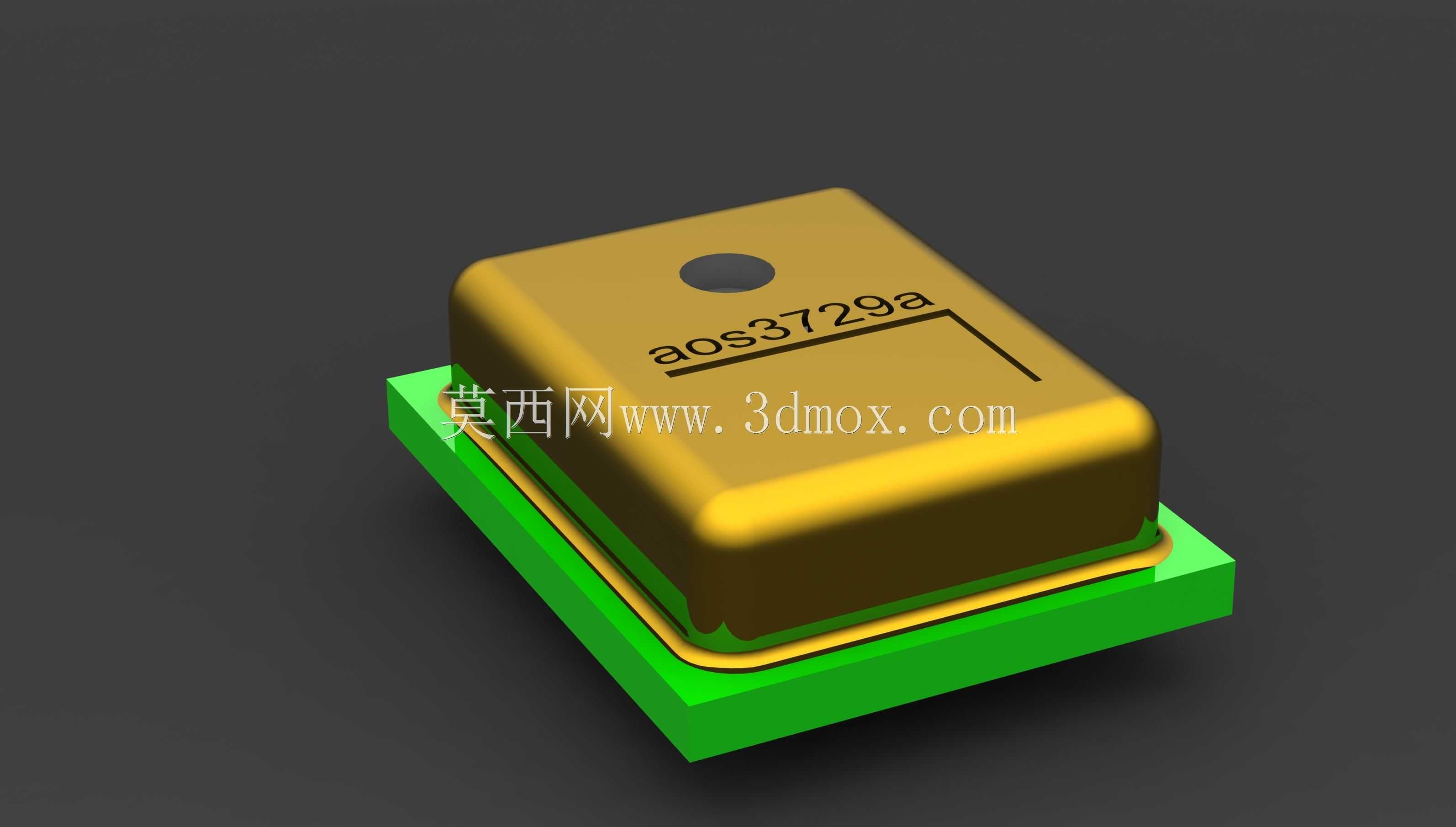

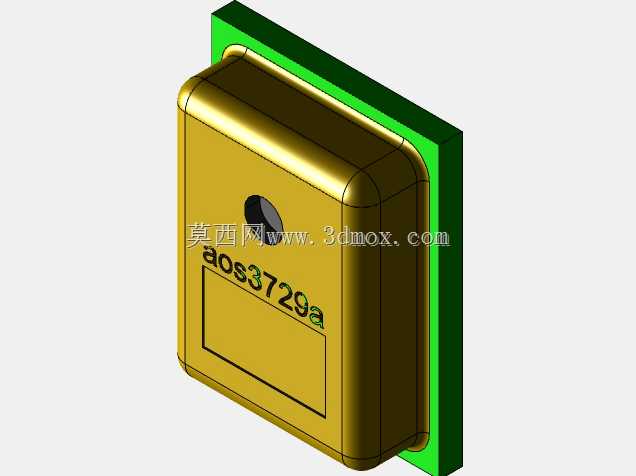

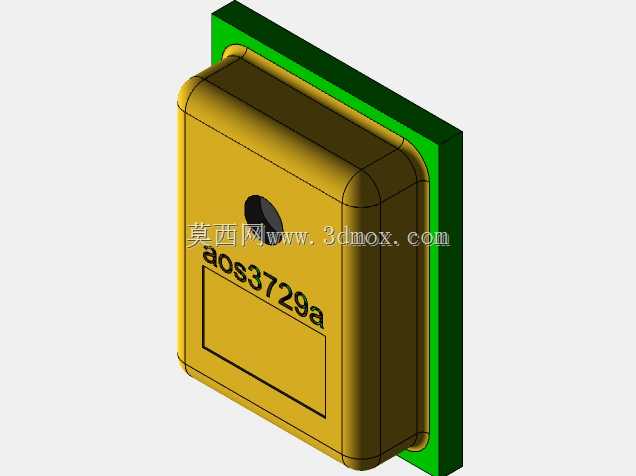

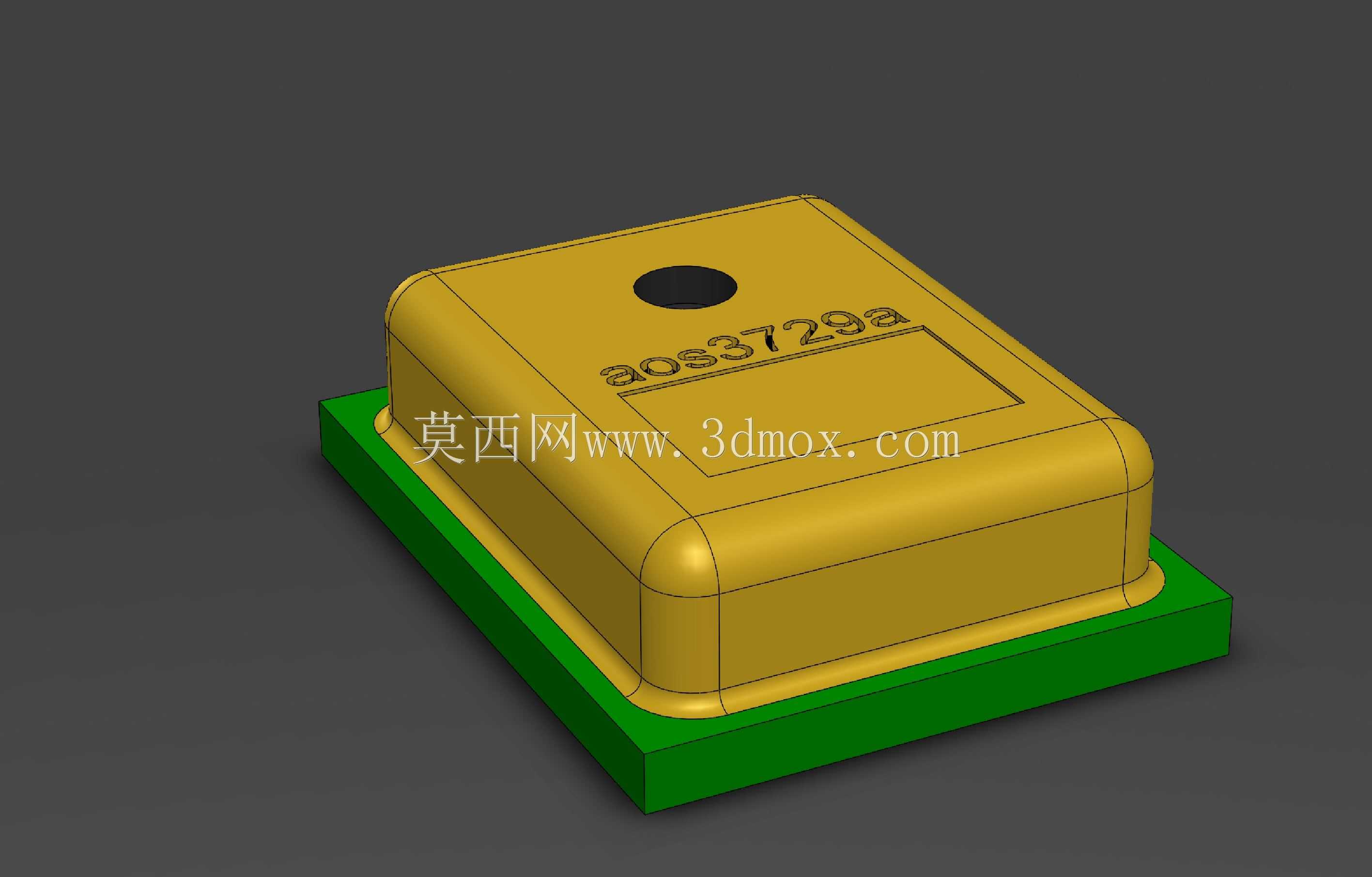

　　在消费电子、工业测控、通讯终端这类高密度PCB组装场景里，这类微型贴片检波器是信号链路里的基础感知元件，主要承担高频信号整流、场强检测、信号幅值拾取的功能，常被集成在射频前端、传感采集模块、便携检测设备的板级电路中，适配SMT全自动化回流焊生产工艺，不需要额外的插装工序，能大幅提升整机组装的效率。从结构设计来看，该元件采用标准LCC贴片封装形式，主体塑封壳体做了圆角过渡处理，顶部预留的圆形标记点是生产组装时的极性识别位，能避免贴片机吸料、对位时出现方向错装的问题，壳体表面丝印的元件型号标识清晰，方便生产过程中的目检、返修时的元件核对。底座采用耐高温的环氧玻纤基板材质，和常规FR-4 PCB板材的热膨胀系数匹配度高，

　　能过260摄氏度峰值温度的无铅回流焊工艺，不会出现壳体开裂、引脚脱焊的问题。设计时充分考虑了高密度贴装的边界要求，元件整体外形方正，引脚分布在封装底部四周，没有向外伸出的鸥翼形引脚，能最大限度压缩板级占用面积，相邻元件的贴装间距可以控制在0.3mm以内，适配0402、0201这类微型阻容元件的同板混装要求，不会出现贴装干涉。封装内部的核心检波芯片通过导电胶粘接在底座的金属焊盘上，键合金丝连接芯片引脚与底座的布线层，外层的环氧塑封料做了防静电、防潮处理，满足MSL3级的湿敏等级要求，常规仓储环境下不需要额外的干燥处理就能直接上线使用。在实际选型应用时，结构工程师需要注意该元件的贴装禁布区要求，

　　封装本体下方的PCB区域不要布置过孔或者走线，避免焊接时出现锡珠短路、应力集中导致的元件开裂问题；焊盘设计要严格参照贴片元件的标准尺寸，钢网开口厚度控制在0.12mm，保证回流焊时的锡量均匀，避免出现立碑、虚焊的焊接缺陷。这类微型检波器的结构设计核心是在保证电气性能的前提下，尽可能压缩封装体积，同时兼顾SMT生产的工艺兼容性，从外形尺寸、材料选型、标识设计到安装边界的考量，都是围绕高密度板级组装的实际需求展开，没有多余的结构冗余，能很好适配当下电子产品小型化、集成化的设计趋势。
