CNC3018设备导线引导专用导丝构件

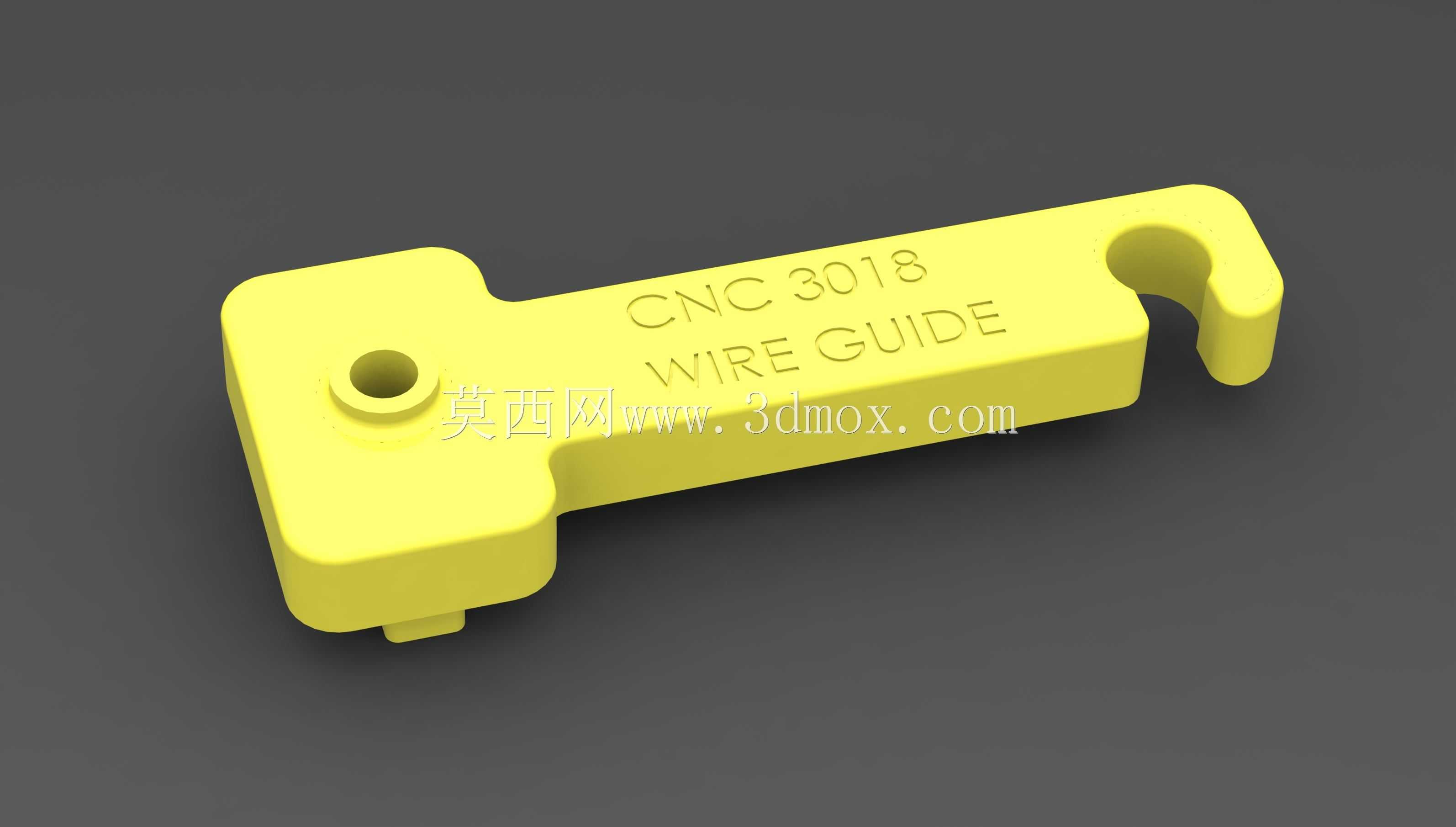

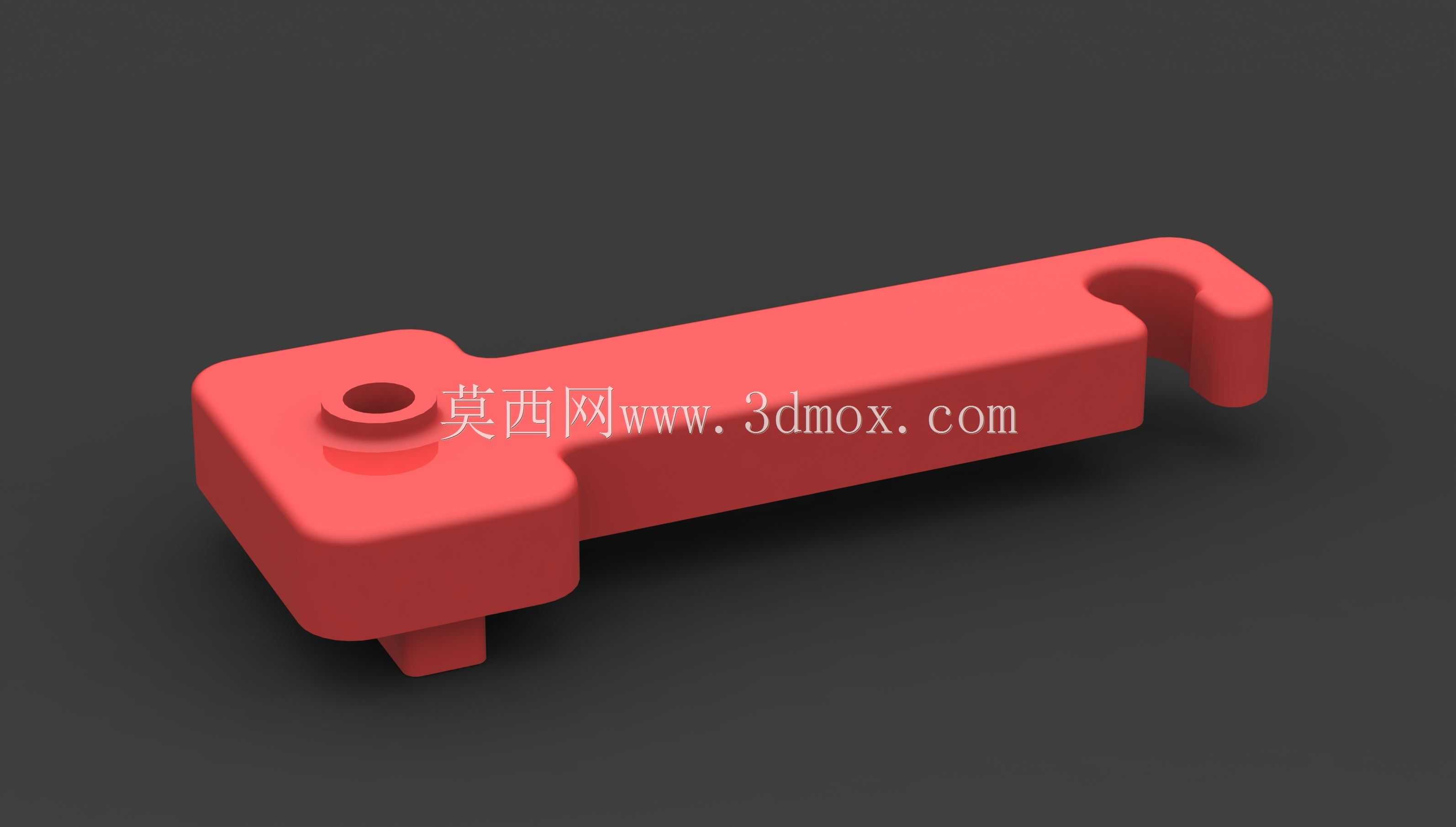

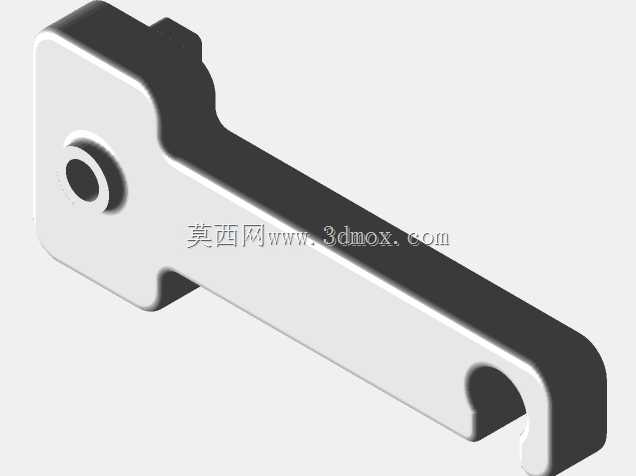

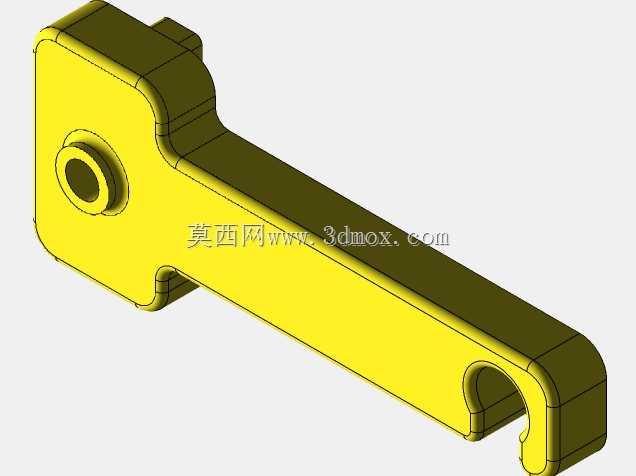

　　在小型桌面级数控雕刻设备的走线布局场景中，导线的规整引导直接影响设备运行的稳定性，若走线无约束，加工过程中拖链往复运动易带动导线剐蹭加工台面、运动轴体，轻则磨损导线外层绝缘层引发电路故障，重则导线卡入传动副造成轴体步进失步、加工件报废。这款导丝构件正是针对CNC3018这类小型数控设备的走线痛点设计，核心作用是为设备的运动导线提供固定的引导路径，将导线约束在预设的走线空间内，避免走线散乱带来的各类运行风险。从结构设计来看，构件主体采用长条形块状构型，整体轮廓做了全圆角过渡处理，没有尖锐棱角，一方面能避免安装维护时划伤操作人员手部，另一方面也能防止棱角长期剐蹭磨破导线绝缘层，适配车间日常拆装调试的使用场景。

　　构件一端设置带沉台的通孔安装位，安装时可通过对应规格的紧固件直接固定在设备预设的安装基座上，沉台结构能够将紧固件端头完全埋入构件表面，不会突出形成凸起剐蹭导线，也不会额外占用走线空间；另一端设置开口式挂钩结构，可快速卡入设备对应位置的卡接柱上，无需额外紧固件即可实现辅助定位，大幅降低拆装维护的时间成本，日常更换导线或者调整走线路径时，无需完全拆卸整个构件即可完成操作。构件上表面模压有清晰的标识字符，既可以在装配时快速识别构件的适配型号，避免错装其他型号设备的配件，也能在长期使用后构件表面沾附切削碎屑、粉尘时，仍能快速辨认构件用途。安装边界方面，构件的整体厚度控制在适配小型桌面设备的安装空间范围内，安装后不会突出于设备的安装基面，

　　不会与运动的X轴、Y轴滑台产生运动干涉，挂钩位置的开口尺寸与设备对应卡接柱的直径做了公差匹配，卡入后既不会出现松脱晃动，也不会因为过盈量过大导致拆装困难。构件底部设置有两个小型定位凸台，安装时可卡入安装基座对应的定位凹槽内，无需反复调整安装位置即可快速对准安装孔位，提升装配效率。在实际使用中，导线从构件预设的走线空间通过后，可沿着构件引导的方向平顺延伸至拖链或者接线端，整个走线路径无锐角转折，能有效降低导线的弯折应力，延长导线的使用寿命，尤其适配CNC3018这类频繁做短行程往复运动的小型数控设备，可大幅降低因走线问题引发的设备故障概率。
