Mastercam三轴加工烟灰缸结构设计

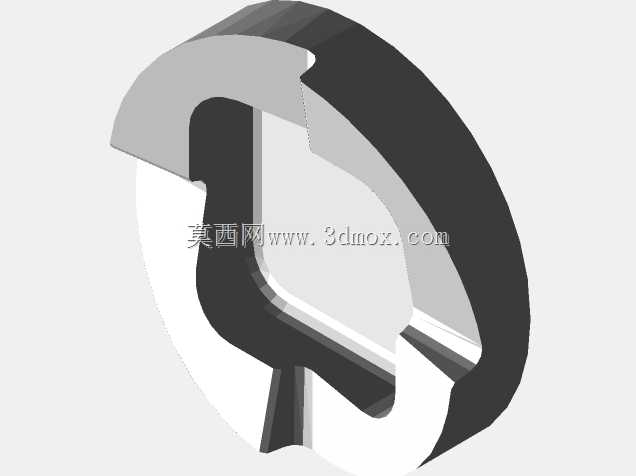

　　本次呈现的烟灰缸加工件，是三轴数控铣削加工的典型实操案例载体，在数控技能实训、小型金属件加工场景中有着很高的应用价值，既可以作为机床操作培训的练手工件，也能作为日常桌面实用物件完成量产加工。从实际加工落地的角度看，该工件采用开放式的C型环形结构，整体外轮廓为带厚度的环形基体，内侧预留了足够的烟灰盛放空间，缺口位置的设计既方便搁置香烟，也能在加工过程中减少不必要的材料去除量，降低切削负载。设计阶段首先考虑的是三轴机床的加工可达性，所有成型面均无倒扣结构，无需借助四轴五轴的回转分度，仅通过平口钳装夹毛坯即可完成全部工序，装夹边界控制在毛坯底部6mm的夹持余量范围内，加工完成后可通过铣削底面去除装夹余量，保证工件底面的平面度要求。

　　工件的壁厚设计经过切削受力验算，环形侧壁的厚度保持在8mm，既避免了薄壁加工时的振刀问题，也能保证日常使用时的结构强度，不会因为轻微磕碰出现变形。内侧的弧形过渡面采用等R角设计，加工时可直接调用球头铣刀走等高环绕刀路，减少接刀痕的产生，同时弧形内壁也方便日常清理烟灰，不会出现清洁死角。香烟搁置位的缺口深度设计为12mm，宽度适配常规直径8mm的香烟，搁置时不会出现滑落问题，缺口处的棱边全部做了R1的倒角处理，既避免加工后出现锋利毛刺划手，也能提升整体的触感质感。从加工工艺排布来看，首先采用面铣刀完成毛坯上下表面的找平，保证毛坯厚度方向的尺寸公差控制在0.1mm以内，随后采用立铣刀开粗去除大部分余量，开粗刀路采用跟随周边的走刀方式，

　　每层切深控制在2mm，进给速度根据刀具材质匹配硬质合金铣刀的切削参数，保证加工效率的同时减少刀具磨损。半精加工阶段预留0.2mm的精加工余量，对侧壁和弧形面进行余量均匀化处理，避免精加工时因余量不均出现弹刀问题。精加工阶段分别采用平铣刀加工侧壁直面，球头铣刀加工弧形过渡面，最后采用倒角刀完成所有棱边的倒角处理。整个工件的外形尺寸控制在直径120mm、厚度35mm的范围内，不需要大行程机床即可完成加工，普通的立式数控铣床甚至桌面型小型加工中心都能满足加工要求，对于刚接触Mastercam编程的新手来说，该工件的刀路编写覆盖了二维铣削、三维曲面加工、倒角加工等常用的三轴加工刀路类型，能快速熟悉软件的刀路参数设置逻辑，理解切削参数、

　　余量设置、装夹方式对最终加工效果的影响。在实际实训场景中，这类工件还可以作为刀路优化的验证载体，尝试不同的走刀路径、进退刀方式、切削参数对比加工效果，积累实际加工经验，避免在复杂零件加工时出现撞机、过切、振刀等问题。
