双法兰45度弯角流体连接管路结构

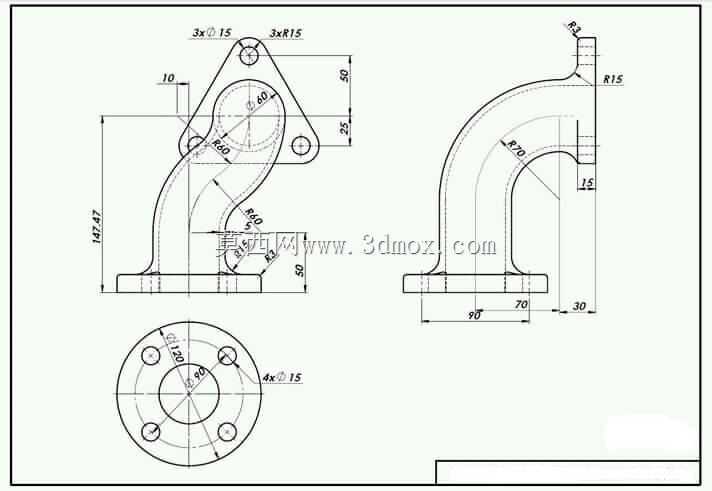

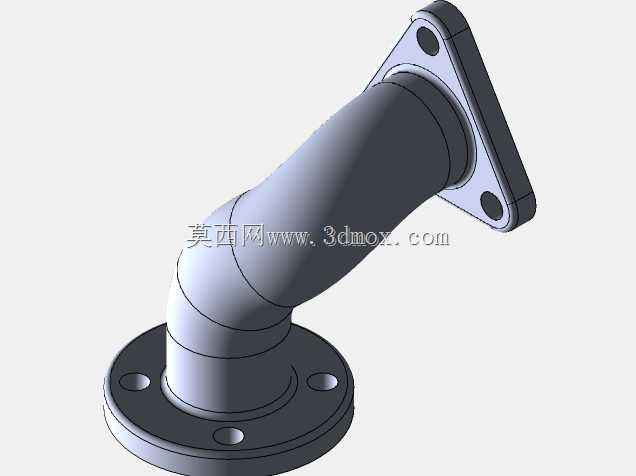

　　这类带双法兰结构的弯角管路件，常应用在液压动力单元、工业流体输送系统、小型化工介质传输管路、车用冷却循环回路中，核心作用是在存在空间高度差、安装面存在角度偏移的两个固定接口之间，完成介质的无泄漏导向传输，避免硬接管路产生的装配应力长期作用导致接口密封失效、焊缝开裂等问题。从结构设计来看，两端的法兰盘均采用三螺栓孔均布的形式，孔位的分度圆直径与对应端的管路通径做了匹配设计，安装时螺栓预紧力可以均匀作用在法兰密封面，不会出现局部压合不实导致的渗漏问题。弯管段采用平滑圆弧过渡，没有直角折角结构，介质流经时的局部阻力损失远小于直角焊接弯头，尤其适合输送带有微小固体颗粒的流体介质，能减少颗粒在转角位置的沉积堵塞概率。

　　设计过程中首先要确认两端安装面的空间夹角与中心距，弯管的曲率半径取值兼顾了管路通流效率与整体安装占用空间，曲率过大会导致整体结构外伸尺寸超标，无法适配紧凑的设备内部安装空间，曲率过小则会大幅提升介质流动阻力，同时弯管段的成型应力集中系数会升高，长期承压运行容易出现管壁鼓胀、开裂的风险。两端法兰的密封面采用平面加工设计，适配常规的橡胶密封垫片、金属缠绕垫片，不需要额外加工密封槽就能满足中低压工况的密封要求，法兰盘的厚度根据额定工作压力做了对应校核，螺栓锁紧时不会出现法兰盘翘曲变形的问题。安装边界上，两端法兰的端面平行度、螺栓孔的同轴度都做了公差约束，现场装配时不需要额外修配就能直接对位安装，弯管段的外轮廓做了倒钝处理，没有尖锐棱角，

　　避免安装过程中划伤操作人员、或是磕碰相邻的管路与线缆。管壁厚度根据输送介质的额定压力、腐蚀特性做了匹配，常规液压工况下的壁厚可以满足16MPa以内的静压使用要求，如果用于腐蚀性介质输送，只需要更换对应材质即可沿用整体结构参数，不需要重新调整安装尺寸与孔位布局。
