柴油机燃油喷射PE泵结构三维设计

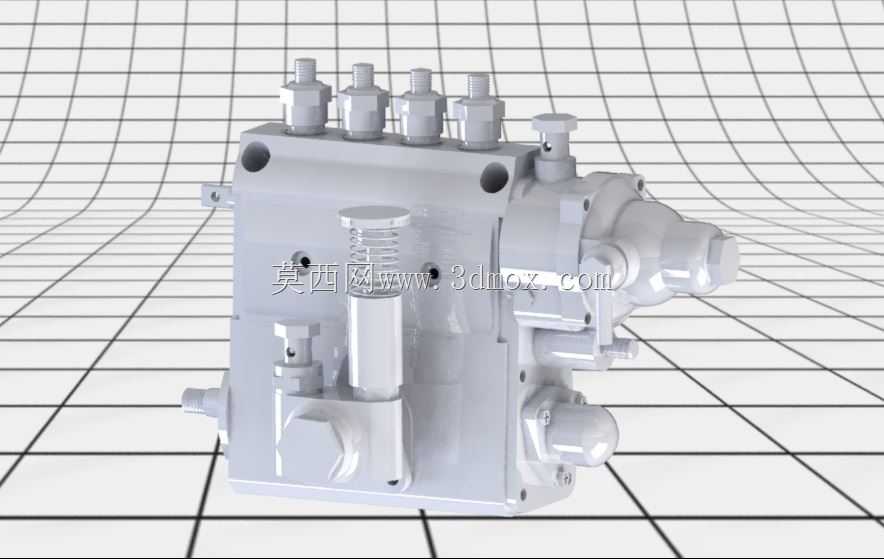

　　这款PE泵属于柴油机燃油供给系统的核心承压部件，主要应用在中小功率直列四缸柴油机的燃油喷射环节，适配农用机械、轻型载货车辆、小型工程动力设备的动力单元，承担燃油加压、定时定量喷射的核心功能，直接决定柴油机的燃烧效率、动力输出稳定性与排放表现。从结构设计逻辑来看，泵体采用整体式铸铁壳体作为承载基体，上部集成四个等距布置的柱塞偶件安装座，每个安装座对应一个发动机气缸的燃油供给通路，进油道与回油道在壳体内部采用分层铸造成型，避免高低压油路交叉干涉，同时在壳体侧壁预留了润滑机油的流通孔道，为柱塞副、凸轮传动机构提供持续的压力润滑，降低运动副的磨损速率。泵体侧部集成的调速机构采用机械离心式设计逻辑，通过飞锤组件的离心力变化拉动供油齿杆转动，

　　调整柱塞的有效供油行程，匹配柴油机不同转速、不同负载工况下的燃油供给量，避免出现怠速飞车、负载工况供油不足的问题；前端的提前器安装位采用渐开线花键连接结构，可根据发动机转速动态调整喷油提前角，优化燃油喷射的正时匹配，让柴油在气缸内的燃烧滞燃期控制在合理区间，降低燃烧粗暴带来的振动与噪声。在安装边界设计上，泵体底部采用两个定位销孔加四个螺栓固定的安装结构，定位销孔的位置公差控制在0.02mm以内，保证泵体安装后凸轮轴与发动机正时齿轮的同轴度符合传动要求，避免齿轮啮合出现偏磨、异响问题；上部的四个出油阀接头采用标准公制细牙螺纹，可直接匹配高压油管的连接螺母，接头的密封端面采用研磨加工，平面度达到0.005mm，保证高压燃油的密封性能，

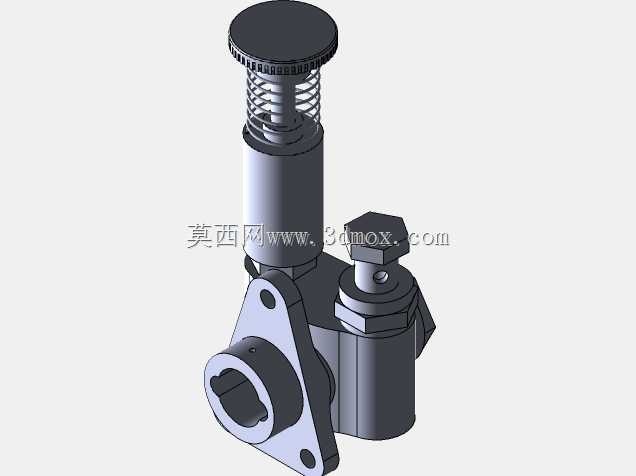

　　避免16MPa以上的高压燃油出现渗漏。设计过程中针对柱塞的运动行程做了限位结构优化，在柱塞尾部设置了可调式限位螺钉，可根据不同机型的功率需求调整柱塞的最大供油行程，无需更换壳体即可适配30kW到80kW区间的不同功率柴油机，提升了部件的通用化程度；泵体上的放气螺钉设置在燃油腔的最高位置，日常维护时可拧开放气螺钉排出油路内部的空气，避免空气进入柱塞副导致供油中断、发动机启动困难的问题。
