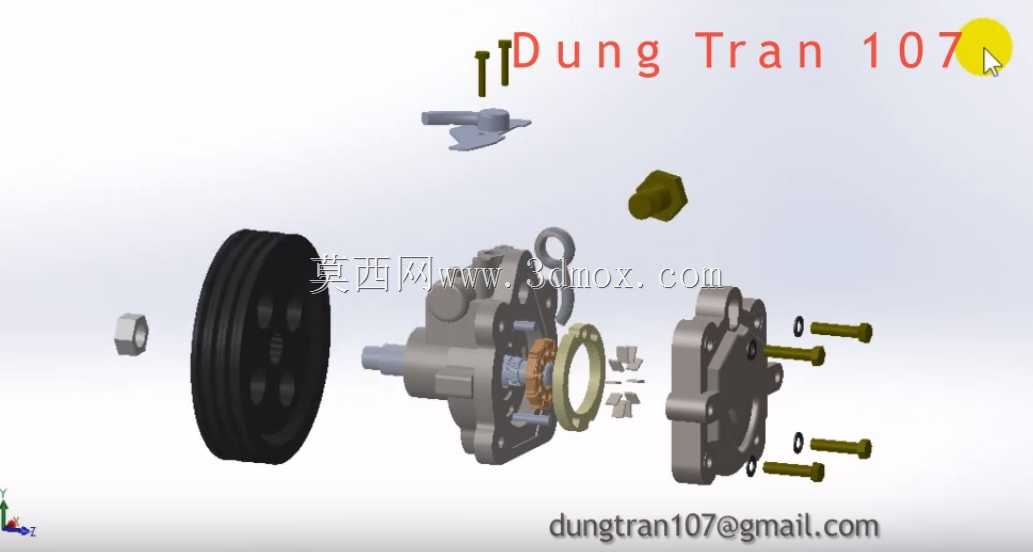

汽车动力转向系统爆炸视图结构展示

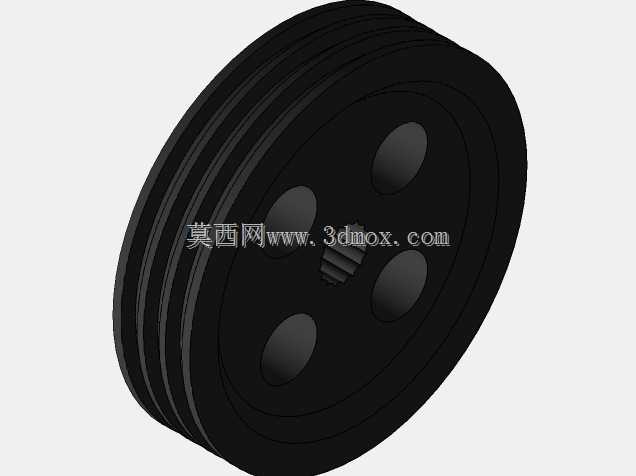

　　这套动力转向结构的三维拆解模型，完整呈现了乘用车液压助力转向系统核心部件的装配逻辑，从日常维保的场景来看，一线维修人员可通过该爆炸视图快速识别各零件的装配顺序，避免拆装过程中出现密封件错位、紧固件漏装的问题，在转向系统故障排查时，能快速对应到失效零件的安装位置，缩短故障定位的时间。从产品功能特性来看，该结构包含带轮输入段、泵体容腔、配流盘、定子转子组件、端盖以及连接紧固件，其中带轮负责接收发动机曲轴传来的动力，驱动内部转子转动建立液压油压，配流盘负责精准控制高低压油腔的通断时序，为转向机提供随转速变化的助力油压，端盖与泵体之间的密封结构可避免高压油液泄漏，配套的螺栓紧固件按照对角线紧固的逻辑排布，保证结合面压力均匀。从设计思路层面，

　　建模时充分考虑了零件的装配干涉问题，所有配合面均预留了合理的公差间隙，密封件的安装槽尺寸完全匹配对应O型圈的线径与压缩量，转子与定子的配合间隙控制在液压元件常规的合理区间，既保证转动灵活性又避免油压内泄过大。从安装边界来看，该转向泵的带轮安装位符合主流乘用车附件轮系的中心距要求，泵体上的安装支耳孔位匹配1.6L-2.0L排量乘用车的发动机舱安装支架尺寸，进出油口的位置与角度避开了周边水管、线束的布置空间，不会和发动机舱内其他附件产生运动干涉，整体外形尺寸控制在紧凑范围内，适配多数前置前驱车型的安装空间。在零部件细节上，模型还原了轴承的安装位、轴封的配合结构，以及连接螺栓的长度规格，不同零件的材质区分清晰，金属壳体、橡胶密封件、紧固件的外观特征明确，结构设计人员可参考该模型完成转向泵的改型设计，根据不同车型的安装空间调整支耳位置、油口角度，也可基于该结构验证不同排量下的油压输出特性，为转向助力匹配计算提供直观的结构参考。
