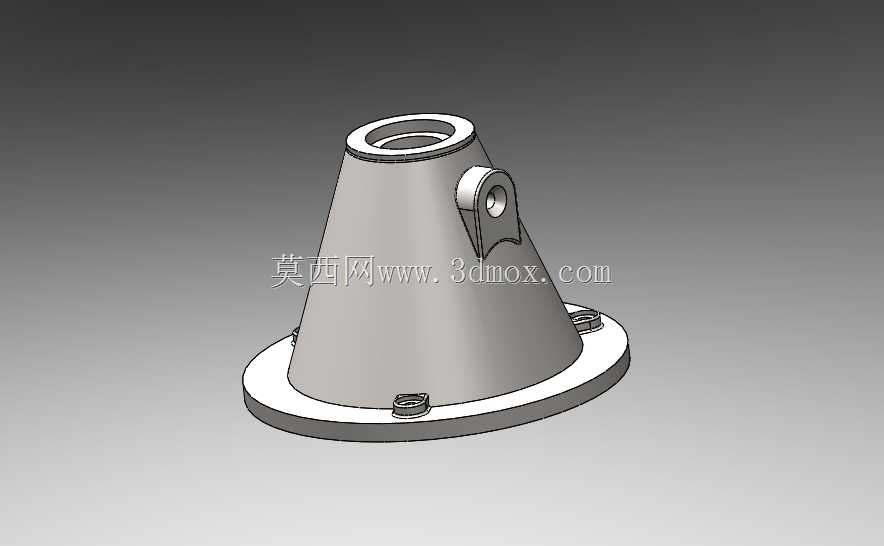

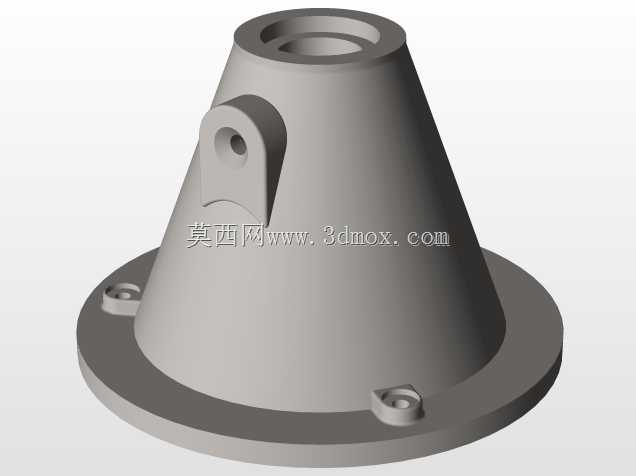

带侧装耳座锥台形法兰连接传感基座

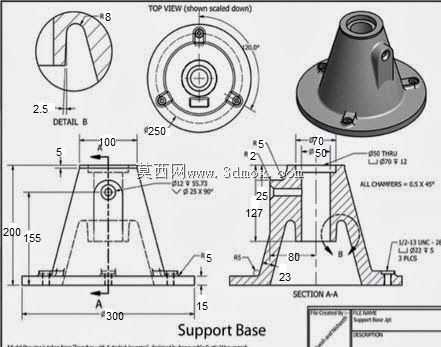

　　这款锥台形安装基座是传感检测单元的配套承载结构，常见于工业现场的流体管路、设备舱体的传感点位布设场景，核心作用是为传感检测元件提供稳定的安装基准，同时实现检测端与设备主体的密封衔接，避免检测过程中出现介质泄漏、安装松动导致的检测数据漂移问题。从结构设计逻辑来看，整体采用上窄下宽的锥台构型，相比等径直筒结构，锥台形态可以在保证上部传感元件安装空间的前提下，大幅降低下部与设备连接位置的应力集中系数，当设备运行产生振动时，锥面的斜向结构可以将垂直方向的振动载荷分散传导至底部法兰盘，避免应力在筒体与法兰的焊接位置持续累积造成结构开裂。底部的圆形法兰盘是核心安装边界，盘体上均匀分布三个沉头安装孔，孔位采用三等分布局，

　　安装时可以通过内六角螺栓将整个基座固定在设备的预设安装面上，沉孔设计可以让螺栓头完全没入法兰盘表面，不会突出平面影响后续的密封垫片贴合，同时三等分的孔位布局相比四孔结构，对安装面的平面度公差容忍度更高，即使安装面存在轻微的加工不平，也能通过逐步拧紧螺栓实现法兰面的均匀压紧，不会出现局部密封失效的问题。上部的筒端做了阶梯内孔设计，不同直径的内孔台阶分别对应传感元件的插入定位段、密封段以及接线引出段，安装传感元件时可以直接将元件插入对应台阶孔，通过孔肩实现轴向定位，不需要额外调整插入深度，密封段可以预留O型圈的安装槽位，保证传感元件与基座之间的静密封性能。侧面突出的带孔耳座是额外的辅助安装结构，这个结构主要用于两种场景：

　　一种是当基座安装在倾斜或者垂直立面时，可以通过耳座上的通孔穿装钢丝或者固定拉杆，将基座与附近的固定结构做辅助牵拉，避免长期受重力影响导致法兰连接螺栓松动；另一种是当需要外接屏蔽线缆或者接地导线时，可以直接将接线端子固定在耳座的孔位上，不需要额外在基座主体上打孔破坏结构强度，耳座与锥台主体采用圆弧过渡连接，避免连接处出现直角应力集中，即使承受一定的牵拉载荷也不会出现断裂问题。从实际使用的适配性来看，这种结构的基座可以适配压力、温度、流量等多种类型的接触式传感元件，锥台的内部空腔可以给传感元件的检测端提供足够的介质接触空间，不会因为腔体过窄导致介质流动受阻影响检测精度，同时锥台的外壁厚度经过梯度设计，下部靠近法兰的位置壁厚更大，

　　向上逐步收薄，既保证了整体结构的刚性，又尽可能控制了整体重量，不会给设备安装面带来额外的负重负担。在安装边界的尺寸匹配上，底部法兰的外径要大于锥台底部的直径，留出足够的密封垫片放置空间，法兰盘的厚度可以满足螺栓拧紧时的刚性要求，不会因为拧紧力矩过大导致法兰盘变形，上部的接口尺寸可以根据不同型号的传感元件做适配调整，不需要改动整体的锥台和法兰结构，具备较好的结构通用性。
