多通接口异形连接基座结构设计

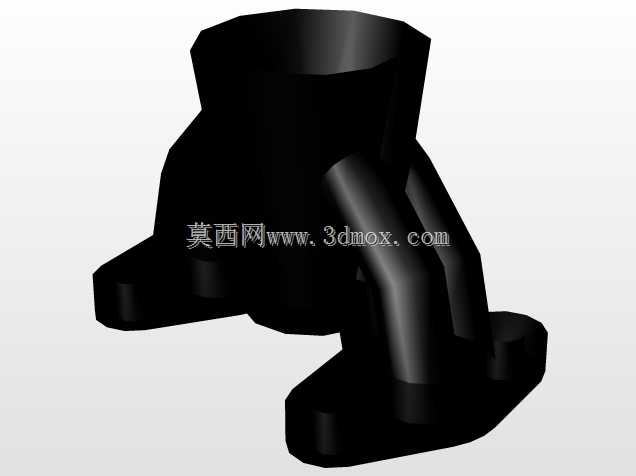

　　这类多通路异形连接基座，常见于中小型流体控制回路、气动检测台架以及小型实验装置的管路集成部位，核心作用是实现单路输入到多路输出的介质分流，同时兼顾安装固定的结构强度，避免多管路分散布置带来的走线杂乱、接口易泄漏的问题。从结构形态来看，主体采用上部大直径直通接口，侧部延伸出两个斜向通路，底部设置带安装孔的外延支脚，整体一体成型的结构设计，能够减少分体拼接带来的密封点位，降低长期使用过程中介质渗漏的概率。设计阶段首先要确认上部主接口的通径匹配主流管路的快插接头尺寸，保证与上游输送管路的对接兼容性，侧部两个斜向通路的角度经过反复校核，既保证介质分流时的流阻处于合理区间，避免直角转向带来的压损过大问题，也给侧部外接管路留出足够的操作空间，

　　不会出现接头安装时与周边结构干涉的情况。底部的三个安装支脚采用对称式布局，每个支脚的安装孔位同轴度公差控制在合理范围，安装时可以通过螺栓直接固定在设备安装面板或者支架上，支脚与主体衔接的位置做了圆弧过渡处理，避免应力集中导致的受力断裂，尤其是在设备存在小幅振动的工况下，这种过渡结构能大幅提升构件的疲劳寿命。外形尺寸方面，整体高度控制在常规小型阀组的适配区间，最大外廓直径不会超出支脚的安装边界，在密集布置的阀岛或者实验台架上，不会占用过多的安装空间，相邻安装的同类型构件之间不会出现空间冲突。建模过程中对所有通路的内壁做了等壁厚处理，保证注塑或者机加工过程中不会出现壁厚不均导致的变形，外壁的加强筋结构沿着通路走向布置，

　　在不额外增加整体重量的前提下，提升了主体结构的抗扭、抗弯强度，即使在管路带压的状态下，也不会因为内部压力导致结构形变影响接口密封性能。这类构件在实际选型替换时，只需要核对主接口通径、侧路接口角度以及底部安装孔的孔距参数，就可以直接适配原有设备的安装位置，不需要额外改动周边管路布局，能够大幅降低设备维护时的替换成本，也适合作为教学建模练习的典型案例，帮助初学者掌握异形多通路构件的建模思路，理解结构设计中功能、强度、安装便利性三者的平衡逻辑。
