数控系统加工旋钮控制电机结构

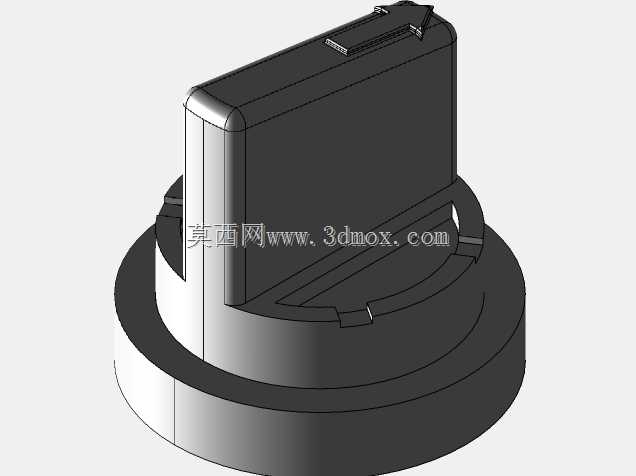

　　在数控加工设备的操作端，这类旋钮控制结构是操作人员与机床控制系统交互的核心部件之一，日常加工过程中，操作人员通过旋转该旋钮完成加工模式切换、进给倍率调整、主轴转速微调等高频操作，直接影响操作的流畅度与指令传递的准确性。从结构设计来看，该部件采用底座加操作拨块的组合式结构，圆形底座适配机床操作面板的标准安装开孔，安装时底座嵌入面板预留孔位，通过背部卡扣或紧固件完成固定，不会突出面板过多占用操作空间，同时底座的环形结构预留了档位定位的内部安装空间，可内置定位弹片、触点组件，实现旋转过程中的档位清晰感，避免操作时出现滑档、档位模糊的问题。上部的拨块采用带防滑棱的直立式设计，拨块边缘做了圆角过渡处理，操作人员佩戴劳保手套操作时也能稳定施力，

　　不会出现打滑脱手的情况，拨块顶部的指示箭头可清晰指向当前档位标识，即便在车间照明条件一般的环境下，也能快速识别当前旋钮所处的工作档位。设计过程中需要重点考虑操作力矩的适配性，旋钮的旋转阻尼既不能过松导致误触移位，也不能过紧增加操作负担，通常将旋转力矩控制在0.2-0.5N·m区间，兼顾操作手感与防误触需求。安装边界方面，底座的外径适配通用机床操作面板的22mm或30mm标准安装孔径，底座高度控制在10mm以内，上部拨块的高度不超过35mm，整体突出面板的尺寸不会干扰周边其他按钮、急停开关的操作空间，同时结构上做了防尘密封的预留设计，可适配机加工车间多金属粉尘、切削液飞溅的使用环境，避免粉尘、液体进入内部触点结构造成接触不良。

　　这类旋钮结构除了应用在数控铣床、加工中心的操作面板上，也可适配通用数控车床、专机设备的操作单元，结构设计上兼顾了通用性与耐用性，建模过程中对各配合面的公差做了合理预留，底座与拨块的旋转配合间隙控制在0.1-0.2mm，既保证旋转顺畅，也不会出现晃动旷量，长期高频使用下也能保持结构稳定性。
