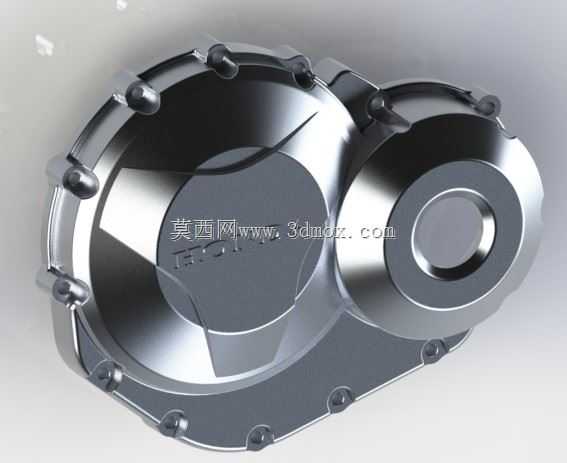

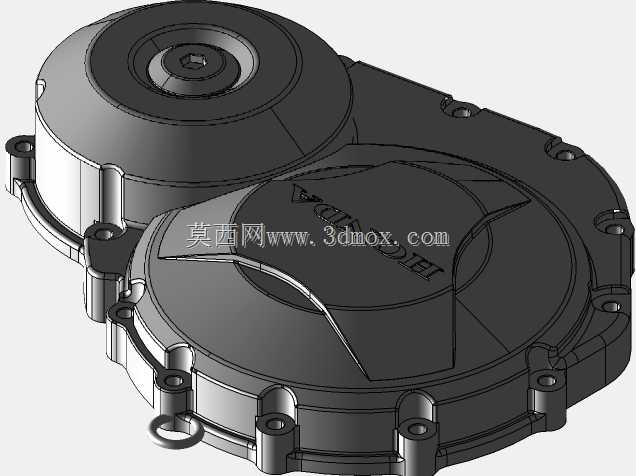

本田发动机铝制罩壳CNC加工结构设计

　　这款铝制发动机罩壳的结构设计，完全围绕量产端3轴CNC加工的工艺边界展开，从毛坯选型到走刀路径的预留，每一处结构都匹配普通立式加工中心的加工能力，不需要额外配置四轴转台或者特殊角度头，就能完成全工序加工，适配多数汽配加工厂的常规设备配置。从实际装车场景来看，这类罩壳安装在发动机侧部传动腔外侧，核心作用是密封腔体内的正时传动结构、离合器组件，既要阻隔外部泥水、粉尘进入传动副造成磨损，也要承受发动机运行过程中的持续振动、温度交变，同时还要兼顾日常维护的拆装便利性，不需要拆解周边大部件就能完成罩壳拆卸检修。设计阶段首先敲定的是安装边界，所有安装凸台的孔位坐标完全匹配本田对应机型发动机缸体的预装螺纹孔位置，凸台高度统一控制在12mm以内，

　　每个安装孔位周边都设计了加强筋结构，避免螺栓锁紧时应力集中导致铝件开裂，同时所有安装孔的同轴度、平面度公差都按照机加工可达的IT7级设定，不需要后续手工修配就能保证密封面的贴合度，减少密封垫渗漏的风险。外形设计上，罩壳整体采用不等壁厚的曲面结构，主体壁厚控制在3.5mm，既满足轻量化要求，也能保证高速铣削时不会因为壁厚过薄产生振刀纹，影响表面质量；曲面的曲率变化全部做了顺滑过渡，没有出现曲率突变的死角，避免球头刀加工时出现进给速度骤降的情况，有效提升加工效率同时减少刀具损耗。针对加工工艺的适配，设计时特意将所有需要加工的特征都布置在Z轴正负方向的可达范围内，倒扣结构的深度控制在3轴加工可通过分层铣削实现的范围内，

　　不需要拆分工序或者制作特殊工装；密封面的加工余量预留0.2mm，方便最后一道工序采用精光面走刀，保证平面粗糙度达到Ra1.6的密封要求；罩壳表面的标识凹槽深度控制在0.3mm，既可以通过铣削直接成型，也不会因为凹槽过深积存油污。另外在吊装和装夹位置的设计上，罩壳侧边预留了两个工艺凸台，方便加工时用台钳装夹不会夹伤成品面，同时凸台在加工完成后可以轻松去除，不会影响最终装车的外观和装配间隙；所有边角位置都做了R1.5的圆角过渡，既避免加工时出现锐角崩边，也能减少装车后维护时的割手风险。从实际加工验证的角度，这套结构的毛坯采用铝注射成型的近净形毛坯，单边加工余量控制在1.5mm，单工序装夹就能完成90%以上的特征加工，单件加工时长可以控制在18分钟以内，完全满足汽配批量生产的节拍要求，同时结构强度经过振动测试验证，在发动机额定转速的振动频率下不会出现共振开裂的问题，密封性能也能满足整车全生命周期的使用要求。
