数控多轴加工世界杯奖杯工艺模型

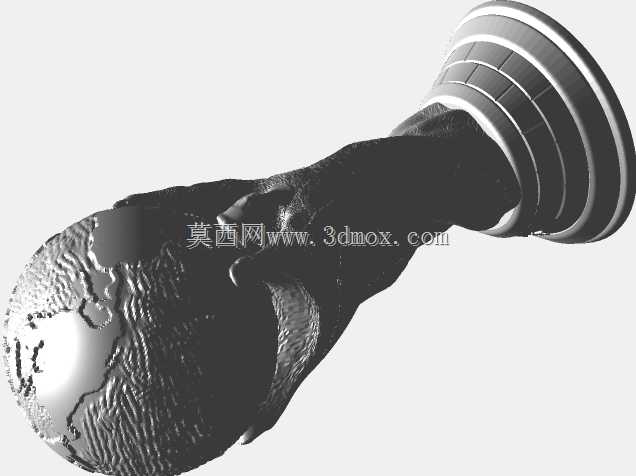

　　这套多轴加工的奖杯类工艺件模型，核心服务于精密数控加工的工艺验证、多轴机床操作实训以及高端工艺礼品的定制加工场景，在职业院校数控实训基地、高端五轴加工服务车间、定制化文创金属产品加工领域都有很强的实用参考价值。不同于常规的规则结构件加工，奖杯类产品包含大曲率自由曲面、深浅不一的纹理细节、变角度的过渡衔接面，对多轴机床的刀轴控制、进退刀路径规划、残留高度控制都提出了很高的要求，这套模型完整还原了从毛坯选型到刀路生成的全流程参考逻辑。从结构设计思路来看，模型拆分了奖杯的底座段、握手段、地球轮廓段三个核心加工区域，底座段采用多层等距环槽结构，加工时可通过定轴铣削完成粗加工，再联动侧铣完成槽壁的光整加工，有效减少接刀痕的产生；

　　握手段是连续变径的扭曲曲面，加工时需要实时调整刀轴倾角，避免球头刀的刀尖点参与切削造成的表面质量下降，同时要控制刀杆与已加工表面的安全间隙，防止碰撞干涉；地球轮廓段包含细碎的大陆板块纹理，加工时需要采用小直径刀具配合高速铣削参数，在保证纹理清晰度的同时控制加工变形。从安装边界与尺寸适配来看，模型适配常规多轴铣床的工作台装夹范围，毛坯可选用直径120mm、长度280mm的圆柱铝棒或铜棒，装夹时采用卡盘加持毛坯尾端，配合尾座顶尖顶持的方式，降低长轴类工件加工时的颤振问题，加工全程无需二次翻面，一次装夹即可完成全部特征的加工，有效避免二次装夹带来的形位公差偏差。实际加工应用中，这套模型的刀路设置可直接作为同类自由曲面工艺品的加工模板，

　　针对不同材质调整进给率与主轴转速参数即可快速复用，比如加工铝合金材质时可采用高转速快进给的策略，加工不锈钢或铜材时则适当降低进给、配合切削液冲刷减少刀具磨损，加工完成的成品可作为工艺摆件、赛事纪念礼品，也可作为多轴加工技能考核的实操试件，检验操机人员对联动刀路的把控能力与曲面加工的工艺水平。
