异形连接摇臂二维工程结构设计

项目分类:通用机械零部件 发布时间:2022-03-28 ID:587104
  • 异形连接摇臂二维工程结构设计
  • 异形连接摇臂二维工程结构设计

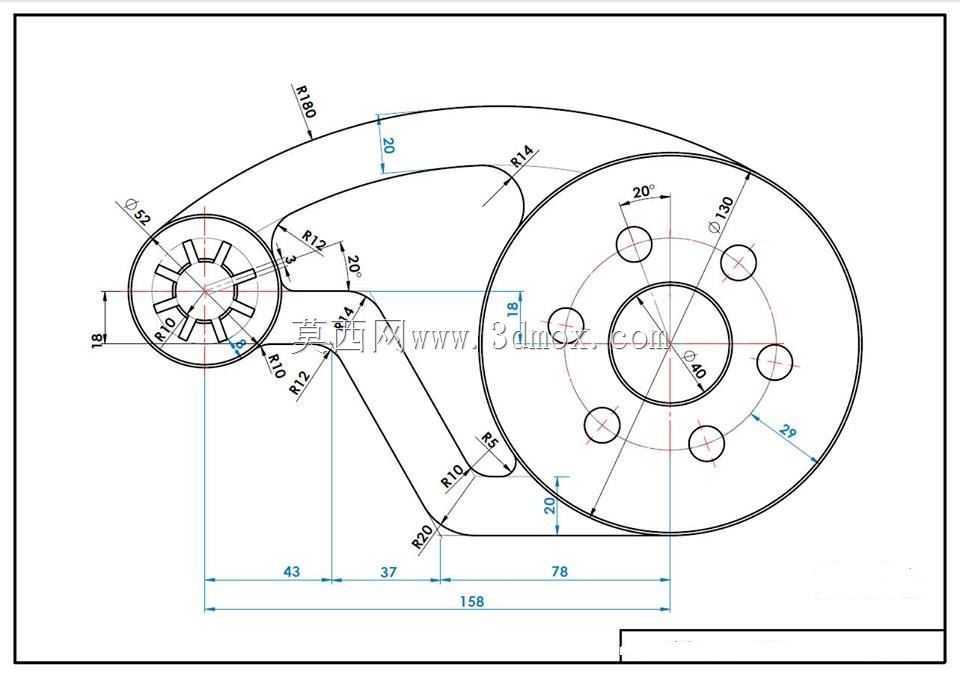

  该异形连接摇臂属于传动系统中的力传递构件,主要应用在需要实现变角度动力传导、行程换向的机械结构中,常见于轻工自动化设备的连杆机构、小型专用设备的执行端联动结构,也可作为传感器安装支架的配套连接载体,承担载荷传递、位置限位、多部件衔接的核心作用。从结构设计逻辑来看,构件采用一体化轮廓成型思路,左侧设置带内花键的轴孔结构,用于和动力输入轴做周向固定,花键结构可传递更大扭矩,避免平键连接在交变载荷下出现的键槽磨损、连接松动问题,轴孔外侧的R12、R18圆弧过渡,可有效降低轴孔根部的应力集中系数,提升构件在反复载荷下的疲劳寿命。右侧为大直径圆盘安装端,中心设置Φ40的定位通孔,周围均布6个Φ10的安装孔,

  孔位分布遵循20°夹角的圆周排布规则,可适配不同角度的安装对位需求,圆盘外轮廓采用Φ130的整圆设计,保证安装端的结构刚度,避免螺栓锁紧时出现局部变形。连接左右两端的臂身采用多段圆弧平滑过渡的异形轮廓,分别通过R14、R10、R5、R20等不同半径的圆弧衔接,既避开了机构运动过程中的相邻部件干涉边界,又通过变截面的轮廓设计实现了轻量化与结构强度的平衡,臂身标注的20、18、20等厚度方向尺寸,明确了不同受力段的截面厚度,在载荷集中的轴孔与圆盘衔接位置适当加厚,在受力较小的臂身中段做减薄处理。从安装边界尺寸来看,构件总长度方向尺寸为158,左侧轴孔中心到臂身第一个弯折点的水平距离为43,弯折点到圆盘中心的水平分段尺寸分别为37、78,

  垂直方向的轮廓边界通过各段圆弧半径约束,安装时可通过左侧花键轴孔完成周向定位,右侧圆盘的安装孔可适配M8规格的连接螺栓,整体安装空间需预留180mm长度方向、150mm高度方向的操作余量,避免装配时与周边管线、结构件产生干涉。设计过程中所有圆弧衔接处均做了相切约束,保证轮廓加工时可通过数控铣床一次走刀成型,减少加工工序的换刀次数,降低加工成本,同时轮廓的平滑过渡也避免了应力集中导致的构件断裂风险,适配中等载荷、中等转速的传动工况使用。
