35毫米管径双腿循环式光叉连接件

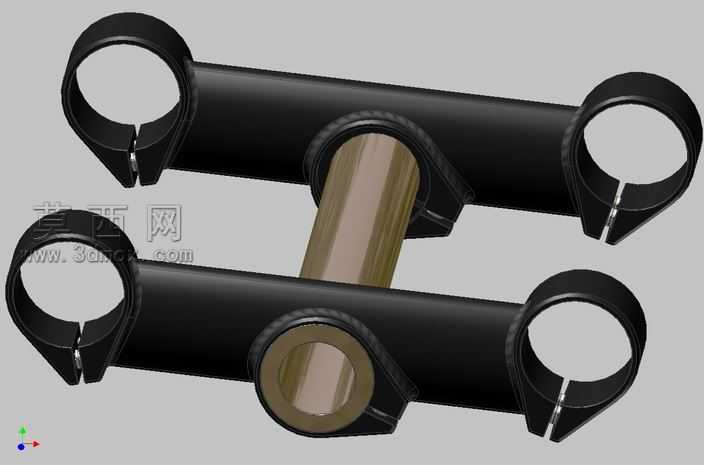

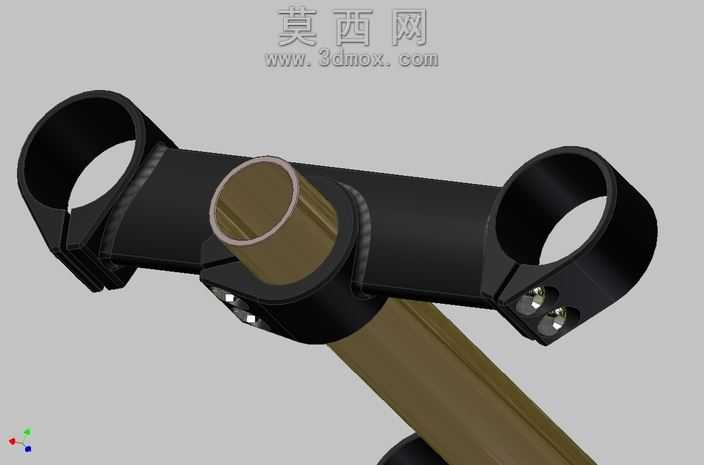

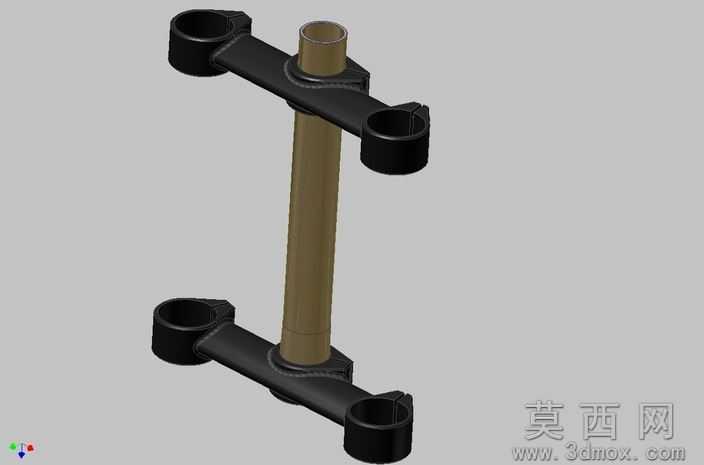

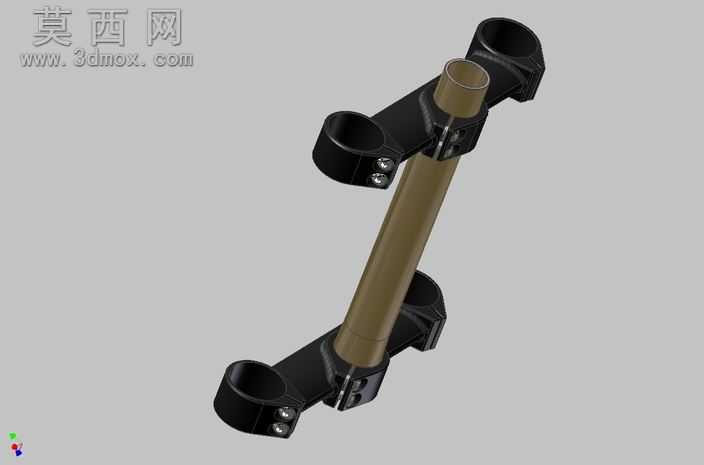

本作品为适配35毫米管径的双腿循环式光叉连接件，整体采用三维参数化建模方式完成全结构设计，建模过程中先以基准轴、基准面搭建核心定位框架，分别绘制两组对称的夹持抱箍轮廓，通过拉伸、切除命令生成抱箍的开口夹持结构，抱箍内壁严格匹配35毫米圆柱管径的曲面弧度，保证夹持时与管件外壁完全贴合，受力均匀无局部应力集中。中间交叉连接段采用实体扫掠命令生成，与两侧抱箍衔接处做了圆角过渡处理，避免直角结构带来的应力集中问题，同时优化了整体受力传导路径，让两组抱箍承受的载荷可以通过中间连接段均匀分散。材质设置上，主体结构选用哑光黑色硬质金属材质，模拟阳极氧化铝合金的表面质感，粗糙度参数调整为0.6，还原金属磨砂的细腻触感，中间穿插的管件采用半透明棕褐色工程塑料材质，添加轻微的折射与反射效果，清晰展示光叉与管件的装配配合关系。渲染阶段采用三点布光方案，主光源从斜上方45度投射，勾勒出结构的轮廓边界，辅光源补亮暗部细节，避免阴影区域过黑丢失结构信息，背景选用中性浅灰色，突出产品本身的结构特征。设计思路上，采用双腿对称循环的布局形式，相比单臂夹持结构拥有更高的结构强度与抗扭性能，抱箍开口处预留了锁紧间隙，可通过紧固件实现对管件的抱紧固定，安装拆卸便捷，整体结构紧凑无冗余设计，所有连接部位均做了加厚处理，满足长期使用的强度需求，可广泛应用于管件连接、支架搭建、工装夹具组装等场景，建模过程中所有尺寸均做了参数化关联，可根据实际使用的管径需求快速调整参数生成适配规格，无需重新绘制整体结构。
