数控加工用准双曲面组合齿轮轴结构

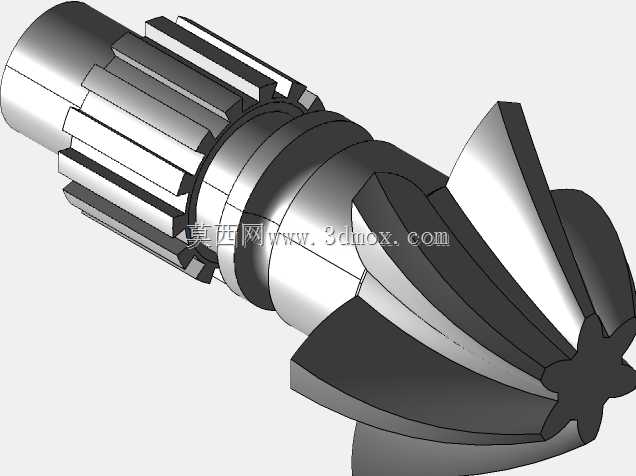

　　这类带花键联接段的准双曲面齿轮轴，多用于动力传输路径存在空间交错的传动场景，常见于差速传动单元、精密进给机构以及需要变向传递扭矩的机床主轴箱内部，区别于常规直齿锥齿轮的相交轴传动特性，准双曲面齿形的啮合重合度更高，传动过程中齿面接触应力分布更均匀，能在同等外形尺寸下承载更大的瞬时冲击载荷，运行时的啮合噪音也更低，适合中高速重载的连续作业工况。设计阶段首先要匹配安装边界的轴系跨度，一端的矩形花键段做等距齿廓设计，保证和配套花键套的配合间隙控制在过渡配合区间，既满足装配时的轴向滑移余量，又能避免传动过程中出现周向旷量，花键末端的轴肩做圆角过渡处理，减少应力集中带来的断轴风险。中间的定位轴颈需要匹配对应规格的滚动轴承内圈，

　　轴颈的圆柱度公差要控制在IT6级以内，保证轴承压装后不会出现偏载，避免轴承滚道出现异常磨损。准双曲面齿段的齿向偏移量是设计核心，要根据配对齿轮的轴线偏置距计算齿面的螺旋角，保证啮合时的齿面接触斑点落在齿高中部位置，避免出现边缘接触导致的早期点蚀失效。齿根部分做圆弧过渡处理，齿面的加工余量预留要适配多轴铣削的工艺路径，减少后续磨削工序的去除量。整个零件的同轴度基准以两端中心孔为统一基准，花键段、轴承定位轴颈、齿轮齿顶圆的径向圆跳动公差要根据传动精度等级做对应设置，保证装配后轴系运转的动平衡性能满足设计要求。实际应用中这类齿轮轴的安装需要注意轴向定位的预紧力控制，过大会导致轴承发热抱死，过小则会在正反转切换时出现传动间隙，影响传动精度。

　　齿面的润滑要选用适配准双曲面齿轮的极压润滑油，因为齿面啮合时存在相对滑动，普通润滑油无法形成足够强度的油膜，容易出现齿面胶合失效。建模过程中要重点还原齿面的空间曲面形态，花键的齿形倒角、轴肩的退刀槽、各段轴径的过渡圆角都要完整呈现，避免后续工艺编制时出现加工特征遗漏，多轴铣削的工艺路径规划要顺着齿向的螺旋方向走刀，减少接刀痕对齿面粗糙度的影响，保证加工后的齿形精度满足啮合要求。
