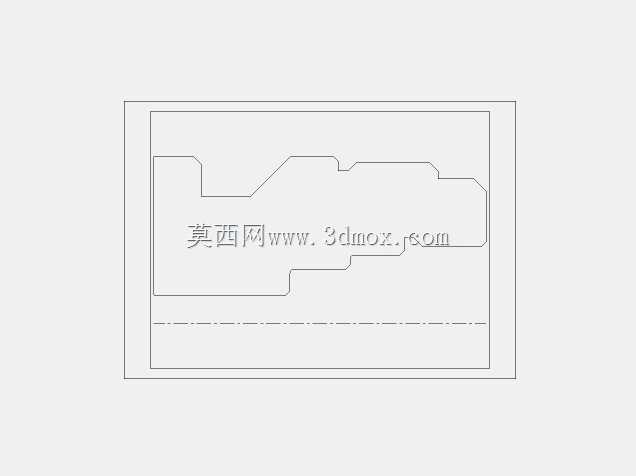

这套数模对应的是卧式车床车削加工的典型轴类练习工件,主要面向刚接触数控车削编程、机床操作的一线技术人员做工艺演练使用,覆盖了外圆车削、台阶成型、锥面过渡、圆弧衔接等常见车削工序的特征,完全贴合普通卧式车床、数控车床的实际加工行程范围,工件装夹端预留了足够的三爪卡盘夹持余量,无需额外设计专用工装即可直接装夹找正。从结构设计逻辑来看,整个工件的轮廓完全遵循车削加工的走刀路径逻辑,所有台阶的过渡位置都做了适配常规外圆车刀副偏角的倒角或圆弧过渡,没有出现加工干涉的负角结构,每个直径段的长度尺寸都匹配常规粗车、精车的走刀步距要求,不会出现过长的悬伸结构导致加工振颤,也没有过小的直径段造成工件刚性不足的问题。在实际车间应用场景里,
这类练习件常被用于新员工入职的实操考核、机床调试后的试切验证、新刀片切削参数匹配测试,不需要投入昂贵的成品坯料,用普通45号钢圆棒料即可完成全工序加工,加工完成后可以直接用千分尺、粗糙度样块检测各尺寸精度与表面质量,验证工艺方案的可行性。数模的外形轮廓完全对称于主轴回转中心线,所有尺寸标注基准都统一在工件右端面的中心位置,和实际车削加工的编程基准完全重合,不需要做额外的基准转换,编程时可以直接提取轮廓线生成走刀轨迹,减少了建模到加工的转换误差。安装边界上,工件总长度控制在普通车床最大加工长度的三分之一以内,最大外圆直径不超过卡盘的最大夹持直径范围,尾座顶尖顶持的中心孔位置预留了标准A型中心孔的结构,既可以一夹一顶装夹提升刚性,
也可以直接卡盘夹持完成加工,适配不同加工条件下的装夹需求。从功能特性来说,这个工件整合了外圆、台阶、锥面、凹圆弧、凸圆弧等几乎所有常见的回转面车削特征,没有冗余的特殊结构,每一段轮廓都对应一项基础车削技能点,练习者完成这个工件的编程与加工后,就能掌握常规轴类零件的全流程车削工艺,能够独立处理大部分普通轴类零件的加工任务。
