带安装耳座的铸造基座结构设计

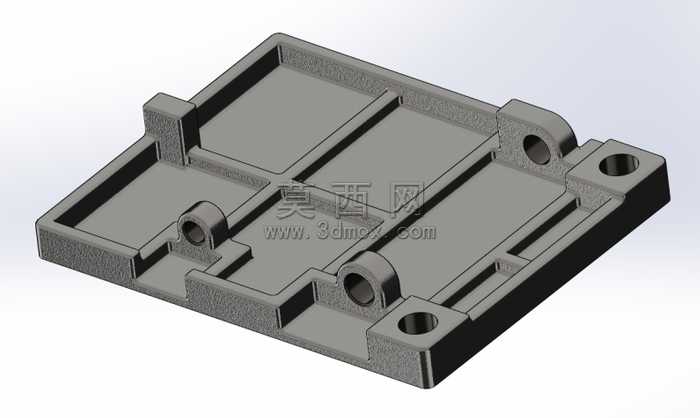

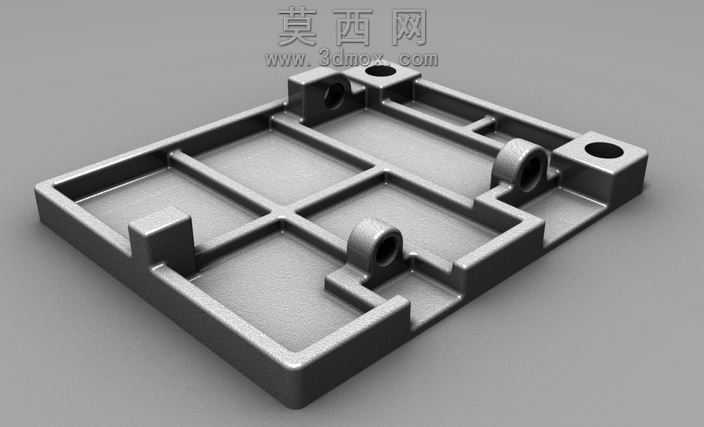

本作品为铸造类基座结构的三维建模设计，整体采用一体化铸造成型的结构思路，在三维建模过程中首先搭建了基座的主体轮廓，以矩形框型为基础承载结构，兼顾减重与结构刚性需求。建模阶段对基座的壁厚做了均匀化处理，符合铸造工艺的壁厚均匀要求，避免铸件冷却过程中出现缩孔、应力集中等缺陷。基座上设计有四处带通孔的安装耳座，耳座与主体框架采用圆角过渡衔接，既提升了结构的连接强度，也符合铸造工艺的圆角设计规范，避免尖角处出现应力开裂与铸造充型不满的问题。基座内部设置有多条纵横分布的加强筋结构，筋条高度与框架侧壁高度匹配，在不显著增加铸件整体重量的前提下，大幅提升了基座的抗弯折、抗形变能力，满足承载工况下的结构强度要求。材质设定上模拟了铸铁铸件的哑光粗糙质感，还原了铸造工件表面的典型肌理效果，渲染阶段采用均匀的工业照明方案，清晰呈现出基座各部分的结构细节、过渡圆角与安装孔位的位置关系。设计过程中充分考量了铸造工艺的脱模需求，所有侧壁均设置了合理的拔模斜度，孔位处预留了机加工余量，整体结构无倒扣、无难以充型的狭窄腔体，完全适配砂型铸造的生产工艺要求。基座的安装孔位位置经过精准排布，可适配配套部件的安装定位需求，框架内部的分区结构也为后续搭载其他功能组件预留了充足的安装空间，整体结构紧凑、刚性充足，可作为小型机械设备的承载底座使用。
