立式拱顶储油罐体工业结构设计

　　在油气储运、炼化厂区、油料中转库以及大型工矿企业的供油站点中，立式拱顶储油罐是应用最为广泛的常压油料存储核心设备，这类罐体主要承担原油、成品油、工业燃料油等液态介质的静态存储任务，相较于浮顶储罐，拱顶结构的罐体更适合存储挥发性较低的油料品类，同时在中小容积储油场景下具备建造成本低、运维难度小的优势。从结构设计逻辑来看，该类储油罐采用圆柱形筒体搭配拱顶的结构形式，圆柱形筒体在内部储液静压力作用下受力均匀，环向应力分布连续，能够在同等耗材用量下实现最大的存储容积，筒体壁板采用多圈钢板分层错缝拼接的设计，壁板厚度沿罐体高度方向随静压力变化梯度设置，下部壁板承受更高的液柱压力因此厚度更大，上部壁板受力较小可适当降低板材厚度，

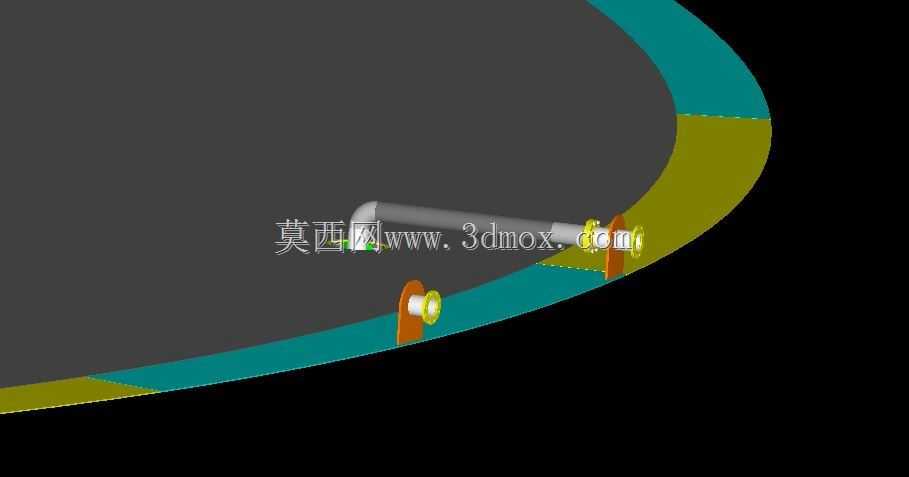

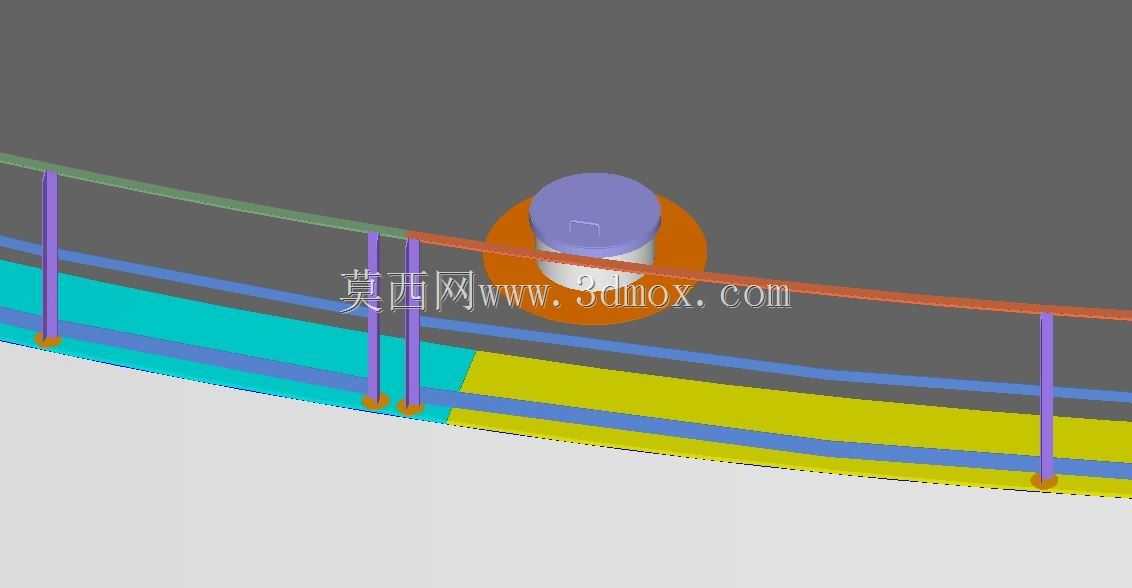

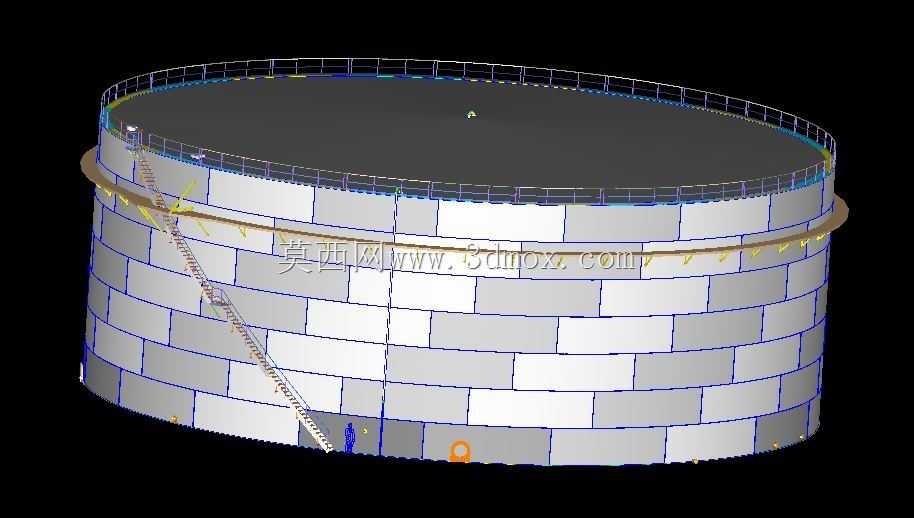

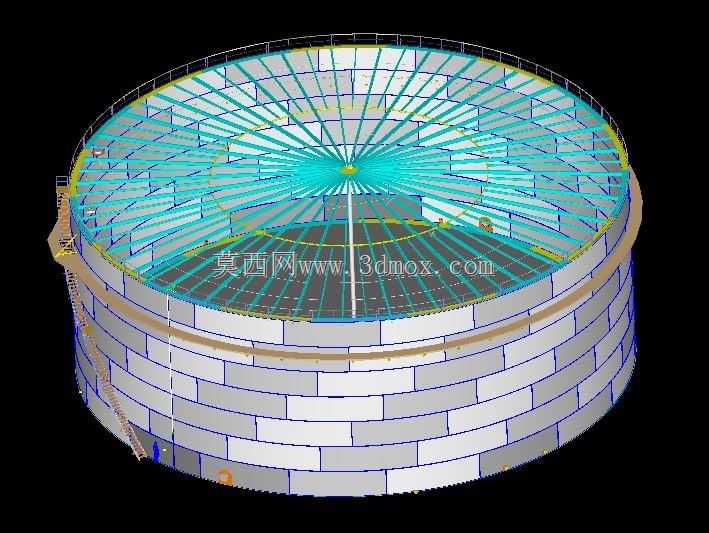

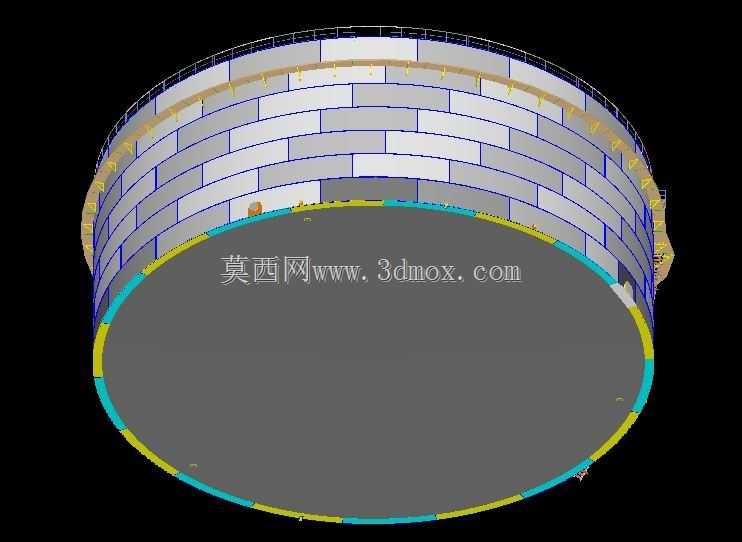

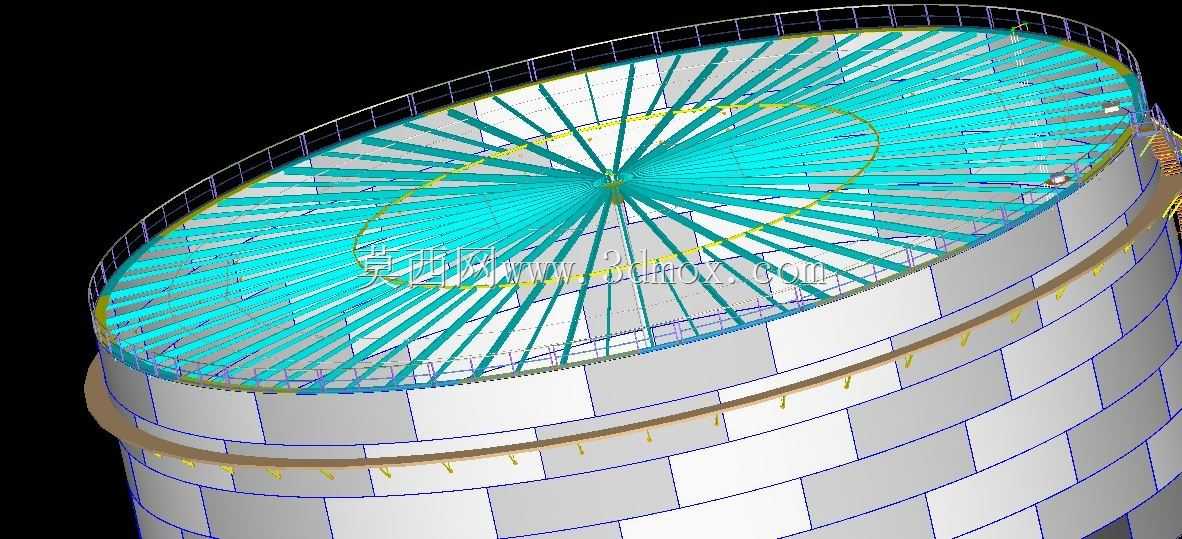

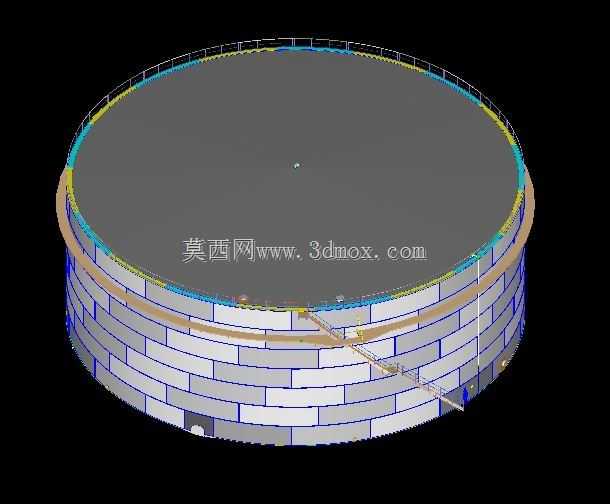

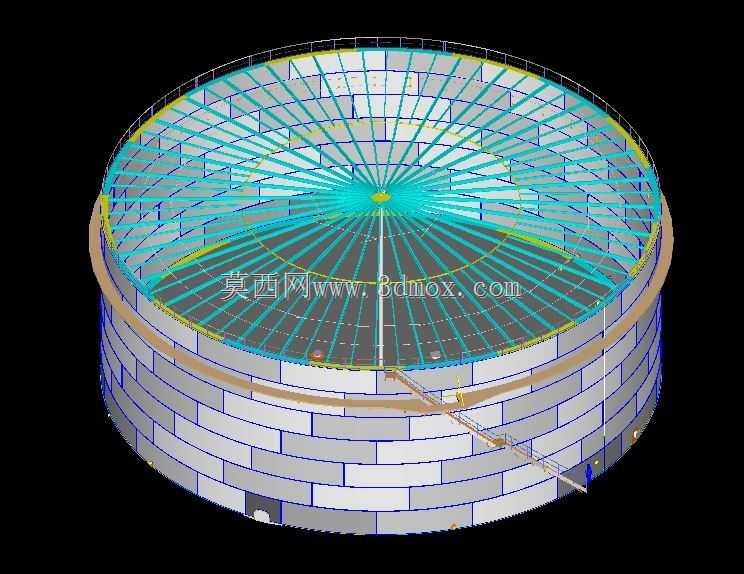

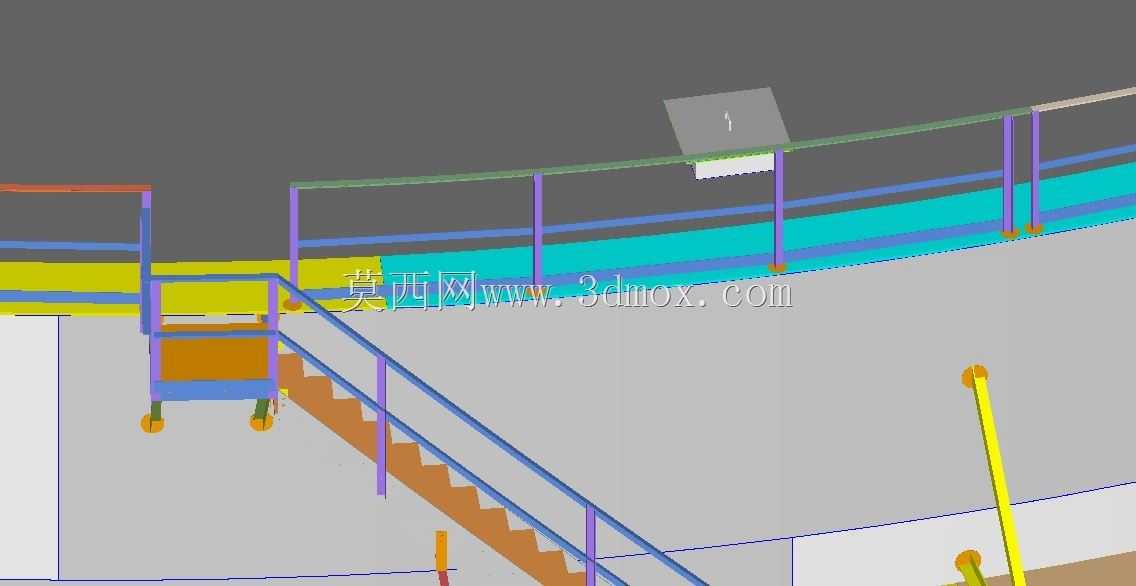

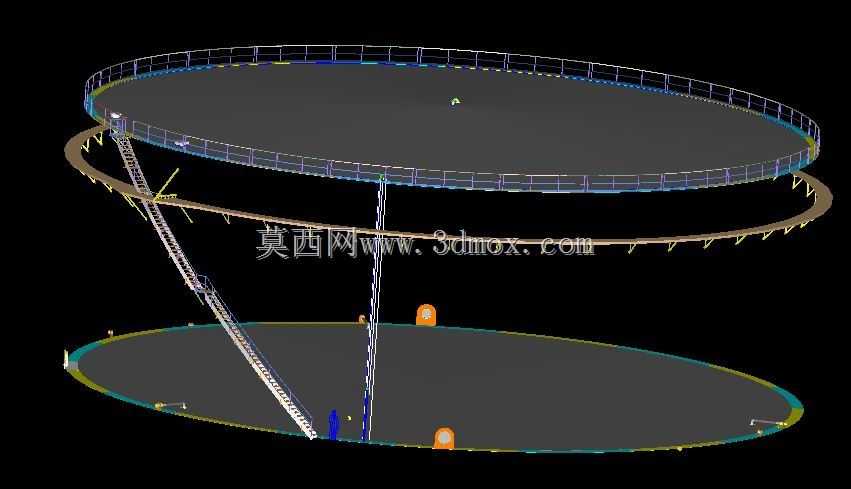

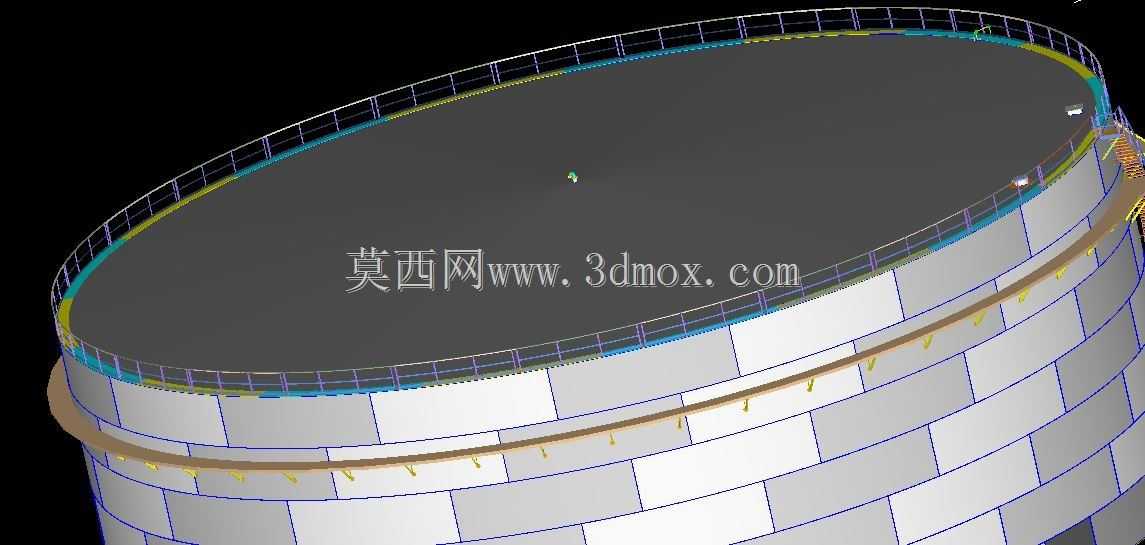

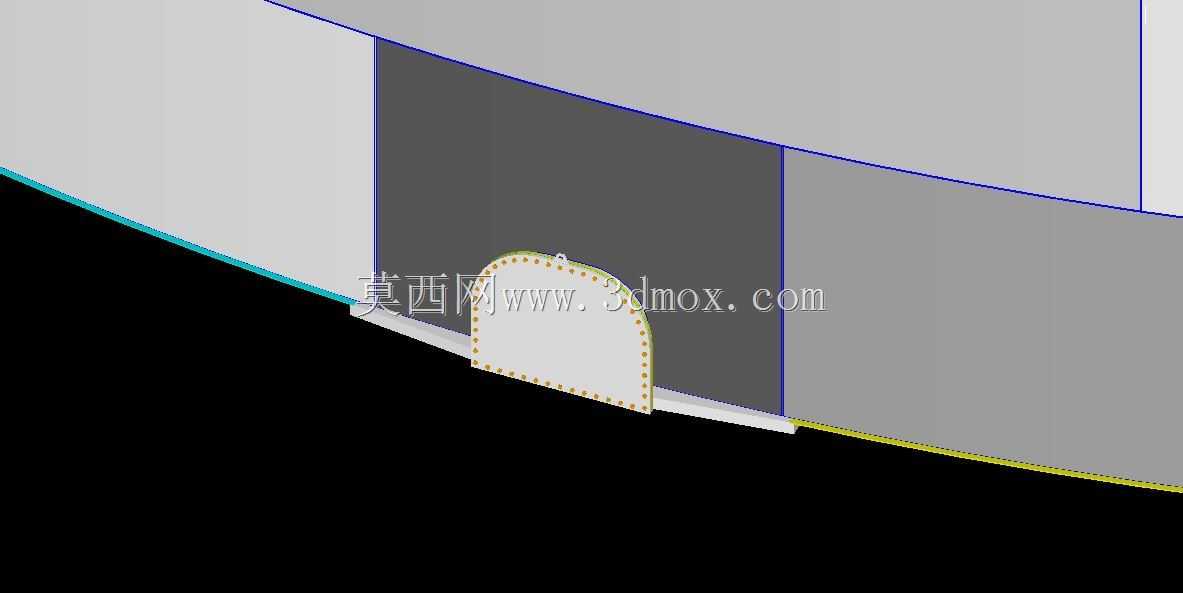

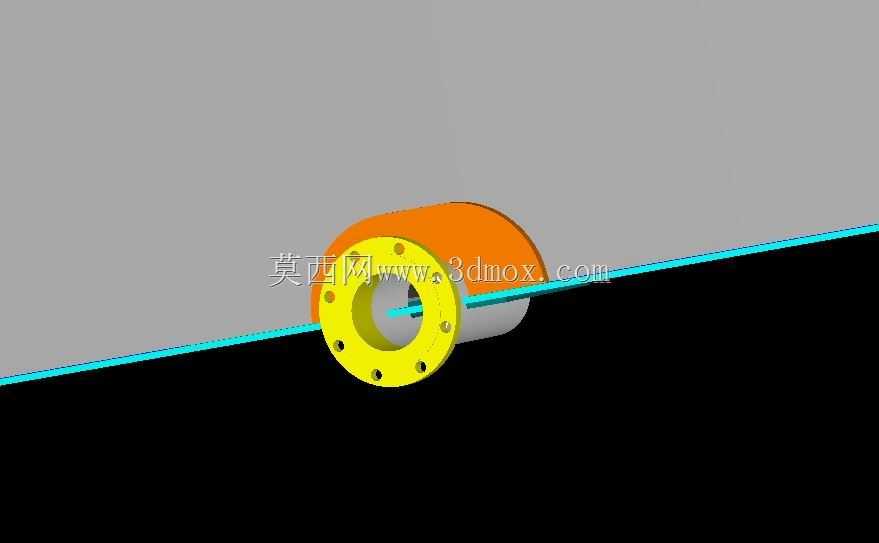

　　在保证结构强度的前提下合理控制整体自重。罐顶采用带肋拱顶结构，球面拱顶能够将顶部载荷均匀传递至罐壁顶部的加强圈上，顶部周边设置的防护栏杆是运维人员登顶巡检、检维修作业的安全防护设施，栏杆沿罐顶外沿连续布置，预留的作业开口位置对应盘梯的接入点。罐体外壁设置的螺旋盘梯从地面直通罐顶平台，盘梯踏步采用防滑设计，梯段与罐壁通过支架刚性连接，无需额外设置落地支撑，减少了罐体周边的基础占用空间，盘梯的倾斜角度符合工业作业平台的人行坡度要求，能够降低运维人员上下通行的体力消耗。罐体底部设置的边缘加强结构能够将罐体整体载荷均匀传递至下方的环形混凝土基础上，避免局部应力集中导致的基础沉降不均问题，罐壁下部预留的接管接口可对接进出油管线、

　　排污管线以及液位检测仪表的安装接口，在建模过程中需要重点关注各圈壁板的拼接缝位置、盘梯与罐壁连接支架的定位尺寸、罐顶栏杆的立柱间距等安装边界参数，这类参数直接影响现场预制加工的下料精度以及现场安装的对接匹配度。从安装边界来看，这类立式储油罐需要预留足够的周边安全间距，罐体与周边建构筑物、其他工艺设备的防火间距需要符合油料存储的相关规范要求，罐区地面需要做防渗处理，罐体基础需要提前完成沉降观测合格后才可进行罐体的安装作业，建模时需要明确罐体的最大外轮廓直径、总高度、盘梯外伸宽度、接管接口的方位与标高，为后续的罐区工艺布置、管线综合设计提供准确的三维定位依据。
