工业通风系统用变径导流式漫射装置

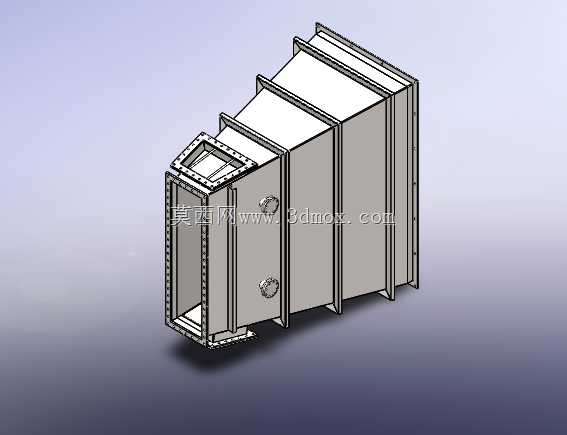

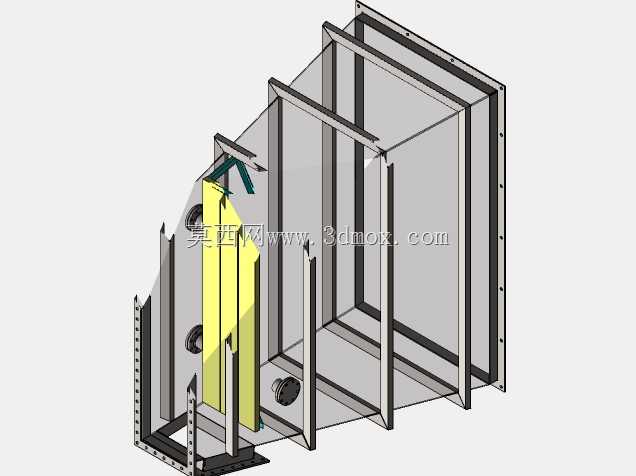

　　该漫射装置主要应用于工业通风、废气处理、空调送风系统的风道末端或风道变径衔接段，核心作用是对风道内输送的气流进行均化导流，避免风道截面突变引发的局部涡流、气流偏斜问题，降低风道系统的局部阻力损失，同时让出口端气流以均匀的速度场扩散，减少送风死角或废气收集盲区。从结构设计来看，装置采用分段式变径壳体结构，入口端为小尺寸矩形法兰接口，可直接与上游同规格矩形风道通过螺栓密封连接，壳体沿气流方向逐步扩大截面尺寸，内部过渡段做了平滑的导流斜面设计，没有直角突变结构，能引导气流顺着壁面逐步扩散，避免气流在变径处脱离壁面形成涡流区。壳体侧面设置了两个快开式检修手孔，手孔采用压紧式密封结构，日常运维时无需拆解整个风道段，即可直接对装置内部的积灰、

　　杂物进行清理，适配含尘气流、工艺废气等易残留杂质的输送场景。装置整体为薄壁钣金焊接结构，外壁沿长度方向设置了多道环形加强筋，提升壳体的结构刚度，避免大截面段在风道风压作用下出现鼓胀、变形问题，同时加强筋也可作为安装时的吊装受力点，方便现场施工定位。安装边界方面，装置出口端为大尺寸矩形法兰，可直接对接下游的静压箱、送风末端或废气处理设备入口，法兰边均预制了标准螺栓孔位，孔位间距符合通用矩形风道的安装规范，无需现场二次打孔即可完成对接。设计时充分考虑了气流组织的合理性，变径段的扩张角度控制在气流无脱离的合理区间内，既保证了截面扩张的均流效果，又不会因扩张角度过小导致装置整体长度过长，占用过多的安装空间。

　　壳体的所有焊接接缝均做了满焊密封处理，适配正压、负压多种风道工况，不会出现漏风、窜气问题，侧面的手孔密封垫采用耐温橡胶材质，可适配常规工业通风场景下的温度范围，满足多数工业厂房通风、工艺废气收集、集中空调送风系统的使用需求。
