弧形曲面建筑外立面支撑结构设计

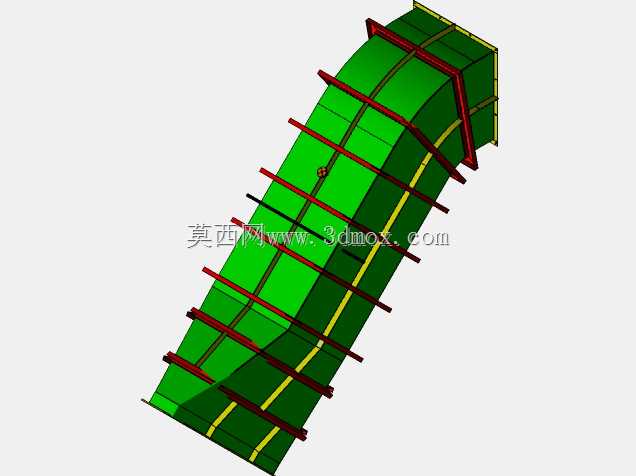

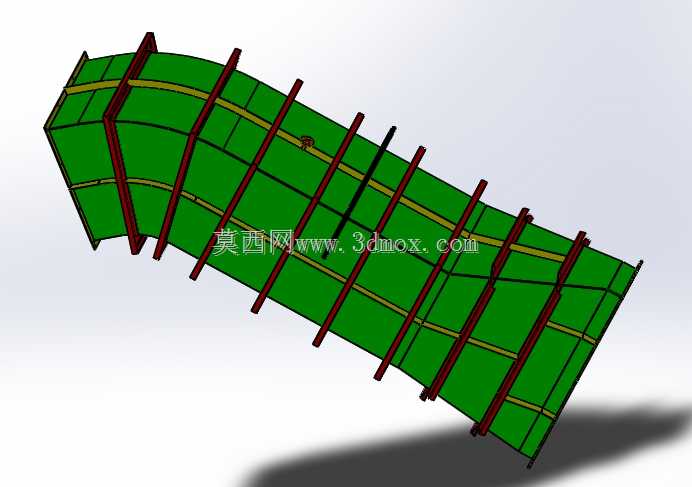

　　该结构主要应用于大跨度弧形建筑外立面的造型支撑场景，常见于文旅建筑、特色商业场馆的外立面装饰体系中，承担曲面饰面板的荷载传递与造型定位作用。实际使用过程中，这类支撑结构需要匹配建筑曲面的连续曲率变化，将外饰面的风荷载、自重荷载均匀传导至主体建筑结构上，避免局部应力集中导致的饰面变形或脱落问题。从功能特性来看，该结构采用纵横肋条组合的排布方式，纵向主肋沿曲面弧长方向布置，承担主要的抗弯荷载，横向次肋沿曲面宽度方向等距排布，用于固定绿色饰面板的安装点位，保证饰面板拼接后曲面顺滑无折线。设计过程中优先考虑了曲面的成型精度，主肋的弯折角度经过逐段拟合，匹配目标曲面的曲率变化，每根主肋的安装定位点都对应主体结构上的预设埋件位置，

　　控制安装偏差在施工允许范围内，避免现场二次切割调整。安装边界方面，结构两端设置有连接端板，可通过螺栓与主体结构的预埋件刚性连接，整体结构的外轮廓尺寸适配常规商业建筑的外立面分段模数，单段结构的宽度与弧长可根据建筑立面的分块设计灵活调整，肋条的截面尺寸根据荷载计算结果选取，在保证结构刚度的前提下控制整体自重，减少对主体结构的荷载附加。肋条之间的连接采用焊接方式，节点位置做了加强处理，承受风荷载作用下的交变应力，避免长期使用后节点出现疲劳松动。饰面板通过卡扣固定在横向次肋的预设点位上，安装时可沿横向肋条微调位置，抵消部分安装误差，保证曲面拼接的平整度。这类支撑结构的设计难点在于连续曲面的肋条定位，建模过程中需要先构建目标曲面的基准模型，

　　再通过投影、偏移等方式生成每根肋条的三维轮廓，保证所有肋条的安装面都与曲面法向垂直，避免饰面板安装后出现翘曲问题。实际项目应用中，这类结构还需要考虑防腐处理，所有钢构件表面做镀锌或喷涂处理，适配户外使用的耐候需求，连接节点位置预留有排水间隙，避免积水锈蚀影响结构寿命。
