立式圆形工业罐体带侧方接口结构设计

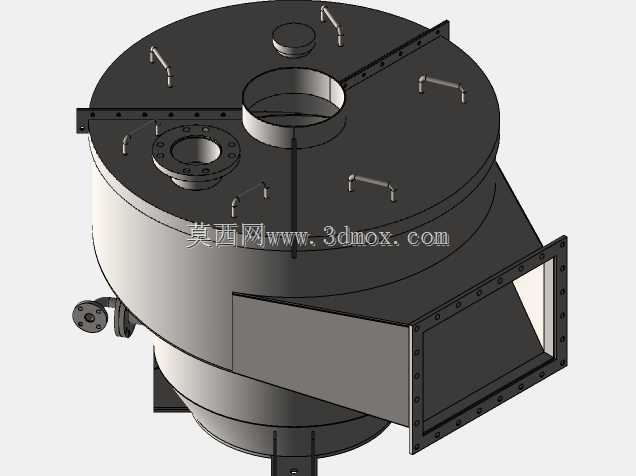

　　该立式圆形罐体结构主要面向工业流体处理、粉体输送类工况设计，可作为气固分离、介质暂存、换热反应的核心承载壳体使用，常见于环保除尘、粮油加工、化工物料输送等场景的工艺段中，适配常压至低压的连续作业工况。从结构设计逻辑来看，整体采用上下分段式筒体拼接方案，上封头为平盖结构，顶部均布多组吊装拉手，方便现场检修时的盖板拆装作业，中心位置开设大直径圆形通孔，可对接进料管道或者排气组件，旁侧预留的小直径法兰接口可用于安装压力检测、温度检测类传感元件，也可作为辅助进料口、人孔旁通口使用。筒体侧面设置的大尺寸矩形法兰接口，采用外翻边螺栓孔阵列布局，可直接对接方形风道或者方形输送管道，接口处做了加厚翻边处理，避免大流量介质通过时产生结构形变，

　　接口与筒体衔接位置做了圆弧过渡焊接坡口设计，减少应力集中的同时降低介质流动阻力。筒体下部采用锥段收口结构，可引导内部沉积的物料或者积液向底部出口汇集，锥段旁侧预留的小直径带颈法兰接口，可用于排污、取样或者接入吹扫管路，满足日常运维的作业需求。安装边界方面，筒体上沿设置的环形安装耳板带等距螺栓孔，可直接与上部支架或者配套设备做法兰对接，下部锥段可配套支架做承托式安装，整体安装时需保证筒体垂直度偏差不超过千分之三，避免内部介质偏流影响作业效率。结构细节上，所有法兰密封面均采用凸面密封结构，可适配石棉橡胶垫、金属缠绕垫等多种密封垫片，满足不同温度、压力工况的密封需求，筒体壁厚根据承压需求做等强度设计，在接口位置做局部加厚处理，避免开孔造成的结构强度削弱，顶部平盖与筒体采用快拆式螺栓连接，无需大型吊装设备即可完成内部清理与易损件更换作业。
