工业汇聚式料流导向分流箱体结构

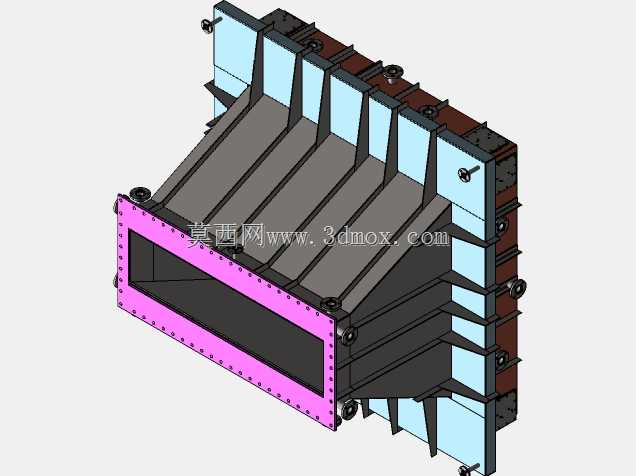

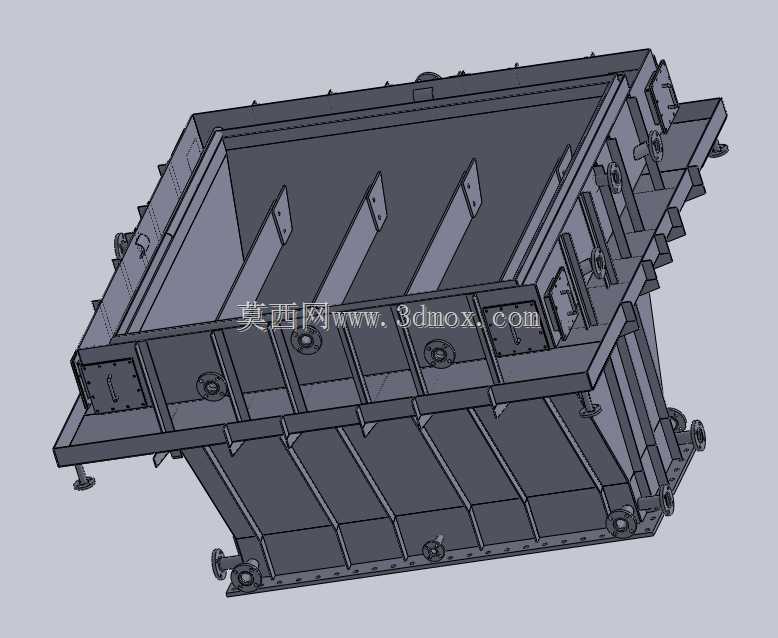

　　该结构主要应用于散料处理、粉体输送、工业除尘及选矿分选等工况场景，作为多支路来料的汇聚中转单元，可将不同方向输送的物料统一导向至下游出料口，避免多股料流对冲造成的积料、堵料、设备磨损加剧等问题。从结构设计来看，整体采用斜壁式漏斗构型，上端口为大尺寸矩形接料面，可同时对接多组上游来料管路或溜槽接口，侧壁按照物料安息角设置倾斜角度，保证散状物料能够依靠自重顺畅下滑，不会在壁面形成滞留堆积。箱体侧壁设置多组纵向加强筋板，沿斜壁走向均匀排布，筋板与壁板采用满焊连接，可承受物料长期冲刷带来的载荷以及满料状态下的侧压力，避免薄壁结构在长期使用中出现鼓胀变形。箱体侧面预留多组快开检修口，采用螺栓压紧密封结构，

　　日常运维时可快速打开清理内部卡滞的杂物，无需整体拆解管路。底部设置多组带法兰的接口，可直接对接下游输送设备、筛分设备或者除尘管路，接口位置根据现场排布做了偏心设计，适配不同方向的出料需求。安装边界方面，箱体底部设置多组可调式支撑脚座，可通过脚座的螺纹调节整体安装高度与水平度，适配不同现场的安装基面误差，支撑脚座与基础预埋件采用螺栓连接，保证设备运行时的稳定性。设计过程中充分考虑了物料冲刷磨损的问题，内壁可根据输送物料的磨琢性选择加装耐磨衬板，衬板采用沉头螺栓固定，磨损后可快速更换，延长整体结构的使用寿命。各段壁板的拼接处采用连续焊缝，避免出现缝隙卡料的问题，外部加强筋的排布避开了检修口与接口位置，不会对后续的管路安装、

　　检修操作造成干涉。整体结构采用模块化焊接设计，各板块可拆分运输，现场组装时仅需完成拼接焊缝的焊接或者法兰连接，降低大尺寸结构的运输难度。在料流导向设计上，内部对应各来料方向设置导流板，将多股料流逐步引导至中心出料区域，避免料流直接冲击对面壁面造成局部磨损过快，导流板的角度经过反复校核，保证不同粒径、不同堆积密度的物料都能顺畅滑落，不会在导流板下方形成积料死角。
