突尼斯杰贝勒西部大型立式储油罐结构设计

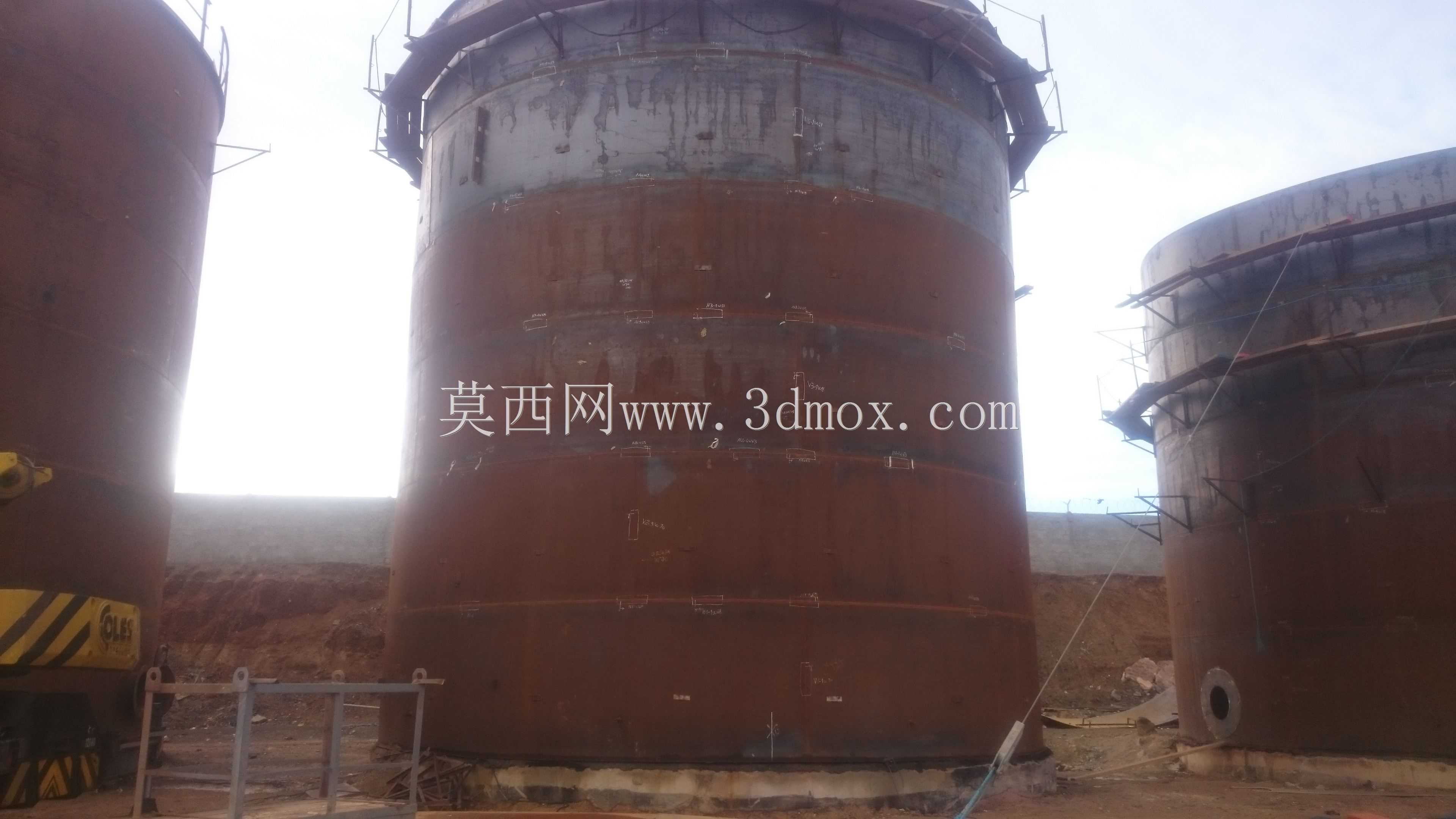

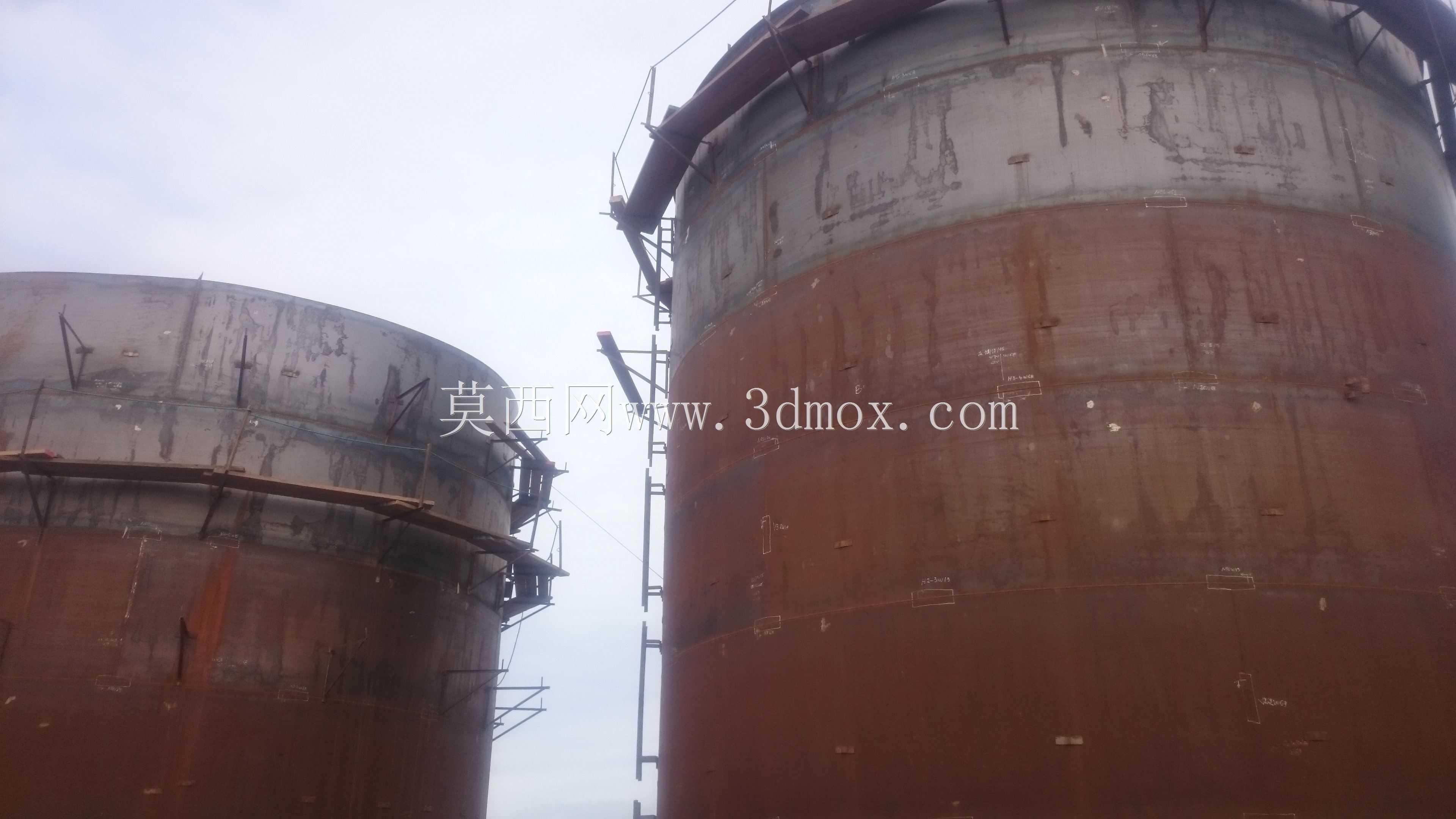

　　在北非油气储运场站的建设场景中，大型立式储油罐是原油、成品油中转存储环节的核心承压存储设备，本次呈现的罐体对应突尼斯杰贝勒西部场站的实际部署工况，设计阶段充分考量了当地干旱多风沙、昼夜温差大的气候特征，从结构选型到尺寸标定都贴合现场的地质与工艺要求。该罐体总高度为12米，筒体直径13.5米，属于中型常压立式圆筒形储罐，整体采用钢制焊接结构，罐体壁板采用变厚度设计思路，下部壁板因为要承受更高的液柱静压力，选用更厚的钢板卷制焊接，上部壁板随液位压力降低逐步减小板材厚度，在保证结构强度满足储液载荷、风载荷、地震载荷要求的前提下，尽可能控制罐体整体自重，降低基础承载压力与建设成本。罐体顶部设置有盘梯与操作平台，方便运维人员登顶开展液位检测、

　　密封检查、附件维护等日常作业，盘梯沿罐壁外侧螺旋布置，踏步做防滑处理，适配场站露天运维的安全要求，罐壁外侧预留有液位计、温度传感器、进出油管道、排污阀、呼吸阀的安装接口，所有接口的位置与标高都匹配场站的工艺管线排布走向，避免现场安装时出现管线干涉、操作空间不足的问题。从三维建模的角度来看，该模型完整还原了罐体的焊缝排布、加强圈结构、附件安装位的尺寸边界，建模过程中严格遵循立式圆筒形钢制焊接储罐的设计规范，对罐壁的椭圆度、垂直度公差都做了对应参数化约束，方便设计人员在此基础上开展基础载荷校核、管线配装、防雷防静电设施布置等后续设计工作。这类储罐主要应用于油气田集输站、成品油中转库、港口油料仓储区，承担液态烃类介质的静态存储功能，

　　设计时除了满足结构强度要求，还需要考虑介质腐蚀余量，罐体内壁预留对应腐蚀裕量厚度，外壁配套防腐涂层与保温层安装结构，适配不同存储介质的特性与当地气候条件。在安装边界上，该罐体要求基础为环形钢筋混凝土承台，承台平整度公差控制在规范允许范围内，罐体安装完成后需做充水试验，验证罐壁密封性与基础沉降量，确保长期运行的结构稳定性，模型中还原的罐体外形尺寸、接口位置、爬梯平台结构，能够直接为场站总平布置、工艺管线设计、施工方案编制提供精准的三维参照，减少现场施工的管线碰撞、安装尺寸偏差等问题。
