手动调节式多叶片风阀结构设计方案

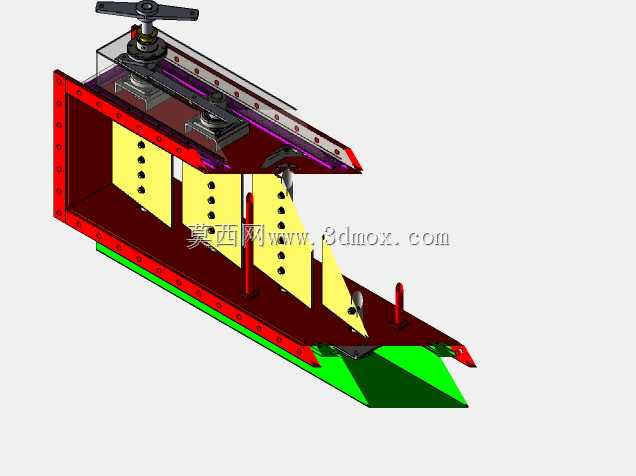

　　这款手动多叶片风阀主要应用在工业通风、除尘系统、空调送风管路的风量调节环节，安装在矩形风道的对接法兰位置，通过顶部的手轮驱动机构带动内部叶片同步偏转，实现管路通断与风量大小的无级调节。从结构设计来看，阀体采用框架式焊接结构，侧边预留的法兰安装孔位可直接与同规格矩形风道对接，安装边界完全匹配常规通风管路的法兰连接尺寸，无需额外制作过渡连接件。内部的多组叶片采用等间距排布，叶片转轴两端嵌入阀体框架的衬套孔内，转动阻力小，长期使用不易出现卡滞问题，叶片边缘设置有密封搭接结构，完全关闭时可有效降低漏风率，满足通风系统的关断密封性要求。顶部的手动驱动机构采用丝杠加连杆的传动结构，手轮转动时通过丝杠副带动横向连杆做直线往复运动，

　　连杆与每个叶片的摇臂铰接，将直线运动转化为叶片的同步偏转，传动比经过优化，单手即可操作，调节过程中叶片转动平稳，不会出现抖动或不同步的问题。阀体底部设置的导流斜面结构，可在风阀处于部分开启状态时减少气流涡流，降低管路通风阻力，减少风噪产生。设计过程中充分考虑了现场安装与维护的便利性，阀体框架采用分体式螺栓连接结构，内部叶片组件可整体拆卸，后期更换密封件或清理叶片积灰时无需将整个阀体从风道上拆下，大幅降低运维工作量。叶片的偏转角度范围设置为0到90度，对应全关到全开的状态，机构上设置有限位结构，可避免操作时转动超程导致机构损坏。这类风阀可适配不同风速的通风工况，叶片采用薄板折弯成型，在保证结构强度的同时尽可能降低阀体整体重量，法兰面的平面度公差控制在合理范围内，安装时配合密封垫可有效避免法兰连接处漏风。在除尘系统应用场景中，叶片表面的光滑结构不易积灰，可长期保持调节精度，不会因为粉尘附着导致叶片转动卡滞。
