伸缩滑动式线性导轨结构设计

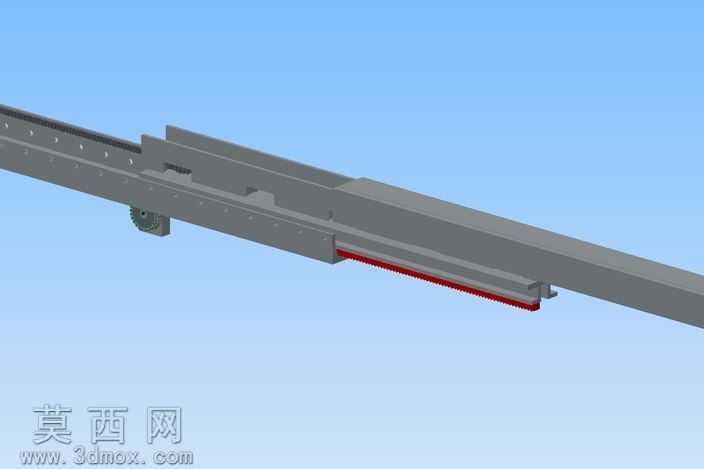

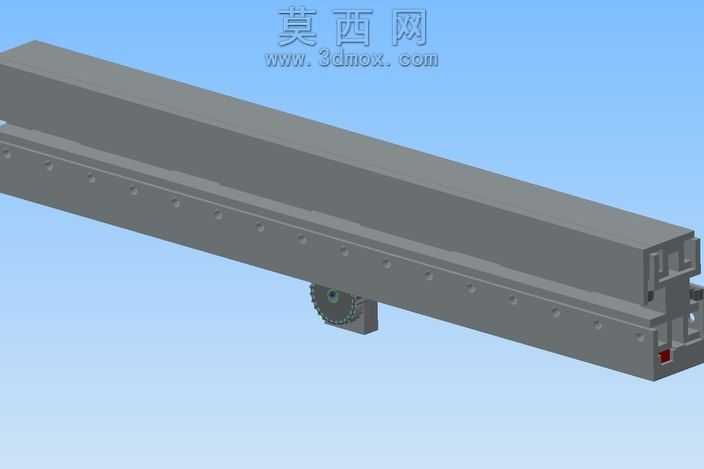

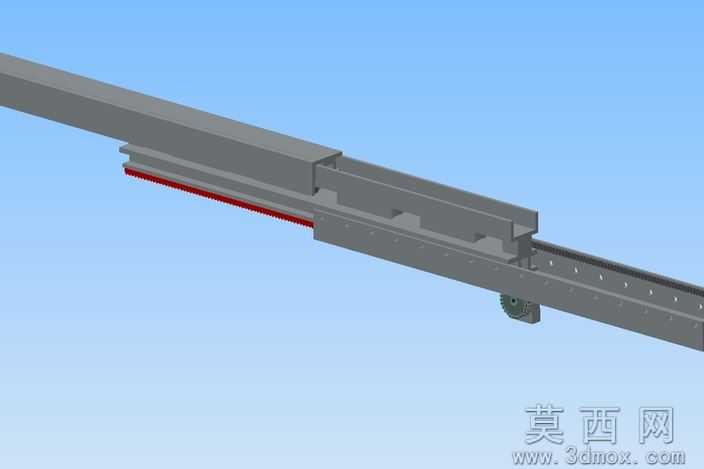

该作品为伸缩滑动式线性导轨结构，采用Autodesk Inventor完成全参数化三维建模，整体建模过程遵循机械设计通用规范，对各部件的尺寸公差、装配间隙进行了严谨的参数约束，确保模型可直接用于后续工程出图与结构验证。建模阶段首先完成导轨基体的轮廓绘制，通过拉伸、切除等基础特征构建主体承载结构，对滑动接触面做了精细化的面处理，还原实际加工后的表面平整度；配套的滑动组件采用分层装配设计，内置的传动齿条与导轨基体做了精准的齿形啮合约束，侧边的导向轮与导轨侧壁的滑槽设置了合理的配合间隙，模拟实际运行时的低摩擦滑动状态。渲染阶段采用浅蓝纯色背景突出结构主体，金属部件赋予哑光灰铸铁材质，还原工业金属的质感，传动齿条的齿面做了细微的粗糙度处理，区分不同部件的材质属性，整体渲染效果清晰展示各部件的装配关系与结构形态。结构设计上采用多级伸缩的滑动方案，可实现行程的逐级扩展，导轨侧边设置的定位卡槽可实现滑动过程中的多档位限位，底部的支撑轮可承载滑动端的径向载荷，降低滑动过程中的结构形变，整体结构兼顾了伸展行程与结构刚性，适用于需要长距离线性伸缩的工业应用场景。设计思路围绕滑动伸缩的核心功能展开，在保证结构强度的前提下尽可能优化部件的截面形状，降低整体重量，各连接部位采用标准化的装配接口，便于后续的部件替换与维护，整体模型的装配逻辑完全符合实际机械装配工艺，可直接用于运动仿真验证滑动过程的流畅性与结构干涉情况。
