本田动力与彗星泵适配连接座结构

　　这套转接结构面向小型内燃动力与高压泵组的直连需求，核心要解决本田GX100-120系列汽油机输出端与彗星MC20-25泵输入端之间的轴系对中、法兰贴合和载荷传递问题。现场使用中，这类组合常见于移动喷雾、小型清洗、农林植保和便携供水设备，动力源需要频繁随车架搬移，泵体又要承受管路脉动和柱塞往复反力，因此连接座不能只看作一块简单过渡板，而要同时承担定位基准、扭矩支撑和防护壳体的作用。

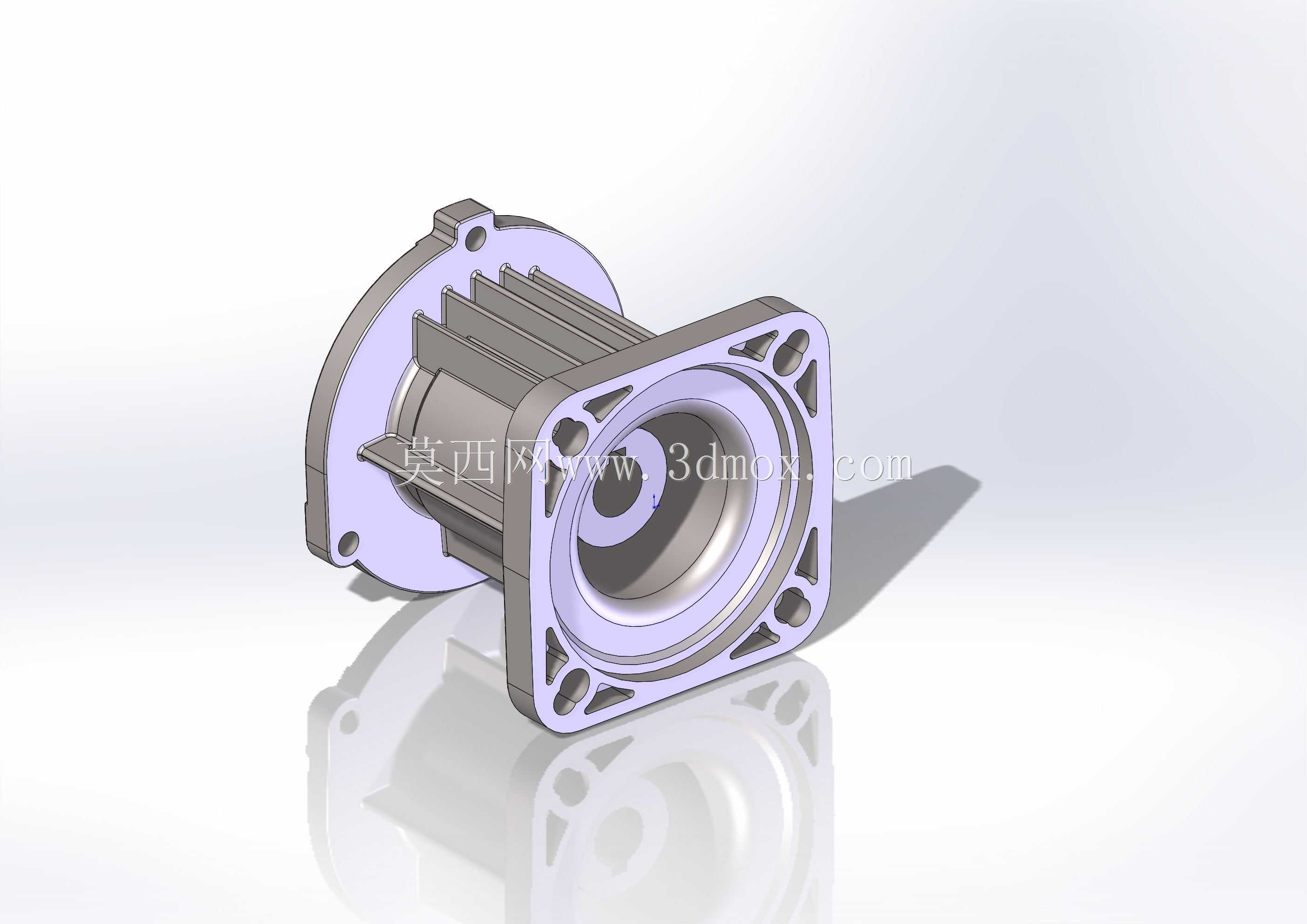

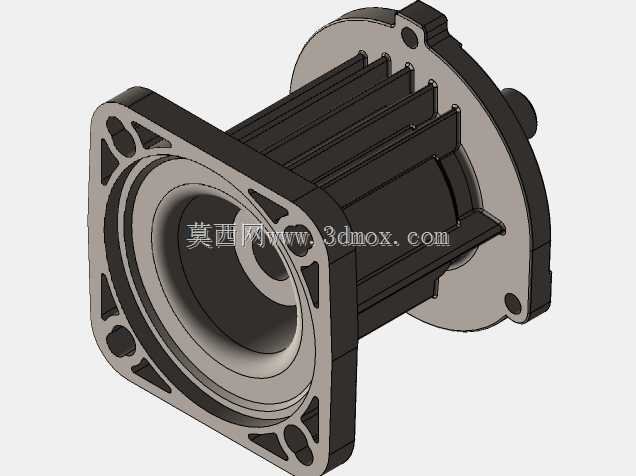

　　从结构上看，模型一侧采用方形法兰盘面，四角预留安装孔，用于贴合汽油机箱体既有螺孔分布；另一侧围绕泵体输入侧形成圆形止口和轴向包容空间，使泵轴能够穿过中心区域与动力输出端对接。法兰面的厚度并非均匀取值，在螺栓孔周围和轴承对应区域做了局部加厚，目的是把预紧力分散到更大接触面上，避免薄铝板在长期振动下出现凹陷或松动。外缘的阶梯造型既给螺栓头、垫圈和密封件留出操作空间，也让壳体在不增加过多重量的前提下获得更高抗弯刚度。

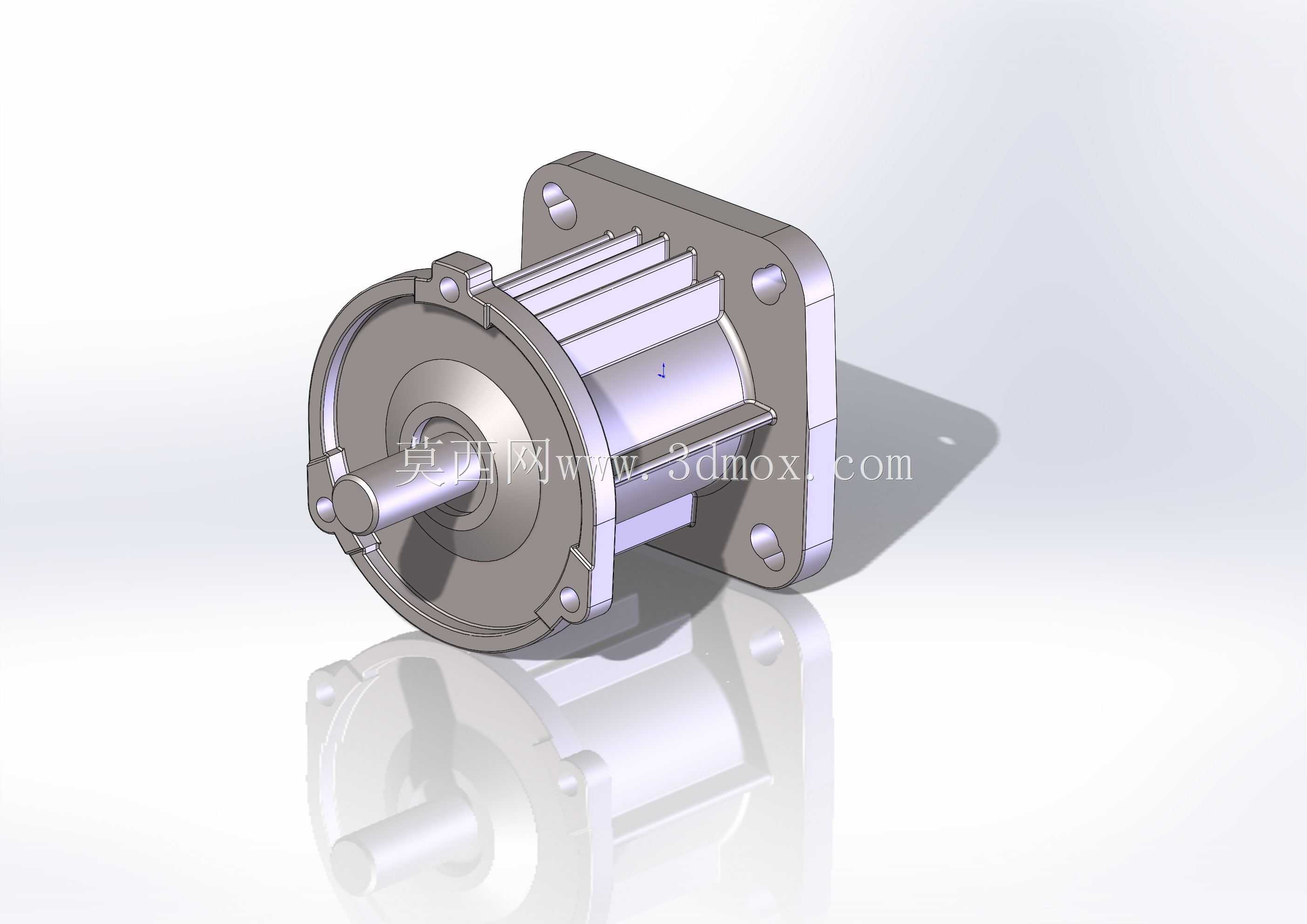

　　轴系布置是该类转接件设计的关键。汽油机输出轴与泵轴必须保持较高同轴度，否则高速运转时会在联轴器、轴承和密封处产生周期性附加载荷。模型中央开孔按照两端轴伸、键连接或联轴器占用空间进行避让，内壁与旋转件之间保留均匀间隙，既防止装配干涉，也避免因间隙过大造成装配时缺乏视觉对中参考。端部伸出的轴段显示出动力传递路径短、悬臂较小的特点，这种直连方式能减少链传动或带传动带来的张紧维护，也让整机外形更紧凑。

　　在安装边界方面，方形法兰的外廓尺寸决定了它能否在不切割机架的情况下直接固定到发动机侧面；四角孔距需要与发动机箱体孔位严格对应，孔位公差过松会使止口偏心，过紧则会在铸件存在轻微偏差时无法装配。泵侧圆形止口承担径向定位功能，其配合面通常取较短轴向长度，既能保证定位，又不会因为两结合面加工误差累积而产生装配顶死。连接座下方和侧面的造型留出了扳手操作空间，现场维护时不需要先拆离整台泵，就能完成主要紧固件检查。

　　设计思路上，这类零件优先保证接口可靠性，而非追求复杂曲面。壳体外部的散热肋状结构一方面增加空气流通面积，帮助联轴器和邻近轴承区域散热，另一方面提高构件固有频率，降低发动机怠速振动引发的共振风险。材料取向通常以轻质铝合金为主，兼顾耐腐蚀和减重；若用于高腐蚀喷洒环境，还可在配合面做阳极氧化或涂层处理。密封面需要控制平面度，螺栓拧紧顺序也应交叉均匀，以防止壳体局部变形导致泵轴卡滞。

　　实际选型时，工程师不能只核对功率和转速，还要逐项确认轴径、键槽规格、法兰孔距、止口深度、泵体旋向以及发动机箱体突出特征。该模型把这些接口关系集中在一个完整三维结构中，能够在装配阶段提前发现螺栓与壳体干涉、轴伸过长、联轴器无法锁紧等问题。对于移动设备而言，较短的整体轴向长度还意味着发动机与泵的重心更靠近机架支点，搬运时振动和偏载更小。

　　在管路脉动明显的柱塞泵工况下，连接座还要承受由泵体传来的交变反力，因此螺栓规格、啮合深度和法兰支撑宽度都需留有裕度。模型中可见的凸台、圆角和加厚区并非装饰，而是对应力流路径的工程回应：载荷从泵侧止口传入壳体，再经法兰面和四角螺栓分散到发动机箱体，圆角能够降低尖角处应力集中，凸台则保证紧固件支撑面不被压溃。通过三维方式完整表达这些结构，可以直接用于干涉检查、装配指导和后续工程图派生。
