管道式数显流量传感装置结构设计

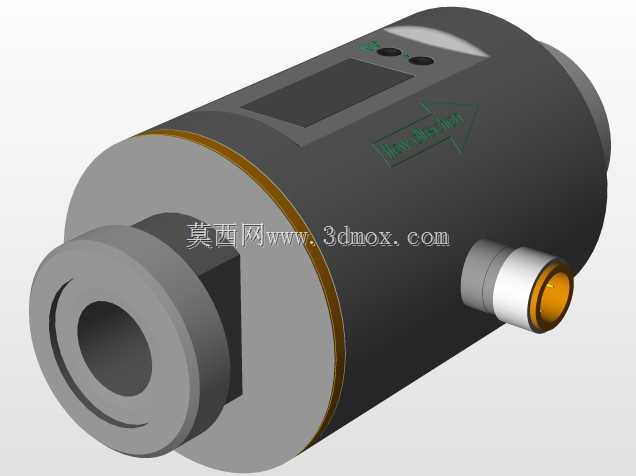

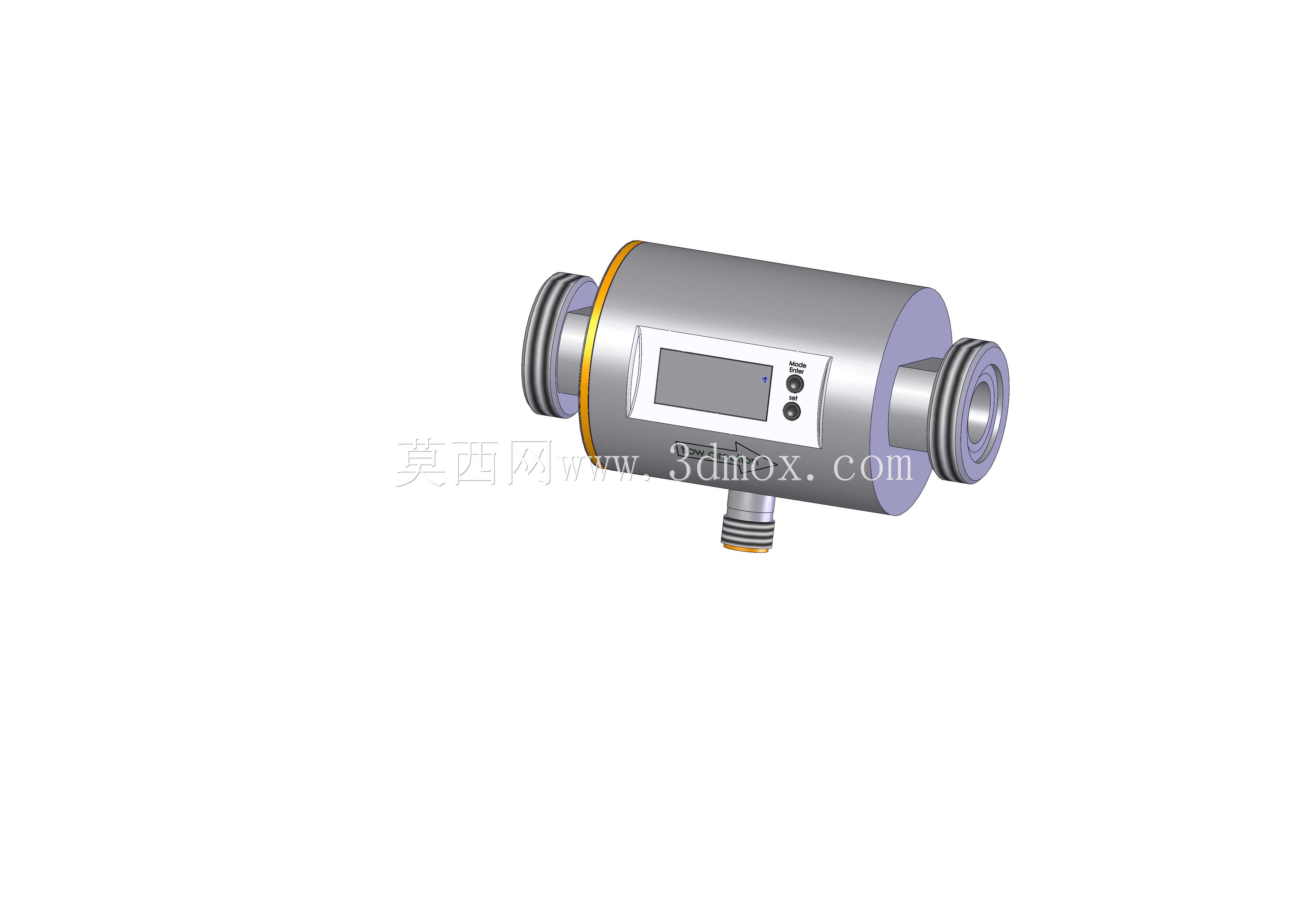

　　在流体输送系统的现场改造与新建产线设计中，管道在线检测元件的选型往往直接决定整套系统的控制精度与维护成本。这款管道式数显传感装置的三维结构，完整呈现了直通式流体检测元件的典型布局，其主体采用圆柱形筒体结构，两端设置同轴管道连接接口，可直接串接在工艺管路中，无需额外旁路引出，既减少了管路接头数量，也降低了介质泄漏风险。筒体中部集成显示与操作面板，面板区域嵌入液晶显示窗口，旁侧布置功能按键，现场人员无需外接设备即可直接读取瞬时流量、累计流量等运行参数，也可完成量程切换、报警阈值设定等基础操作。筒体下部预留电气接口，用于供电与信号输出，可将检测数据上传至PLC或上位控制系统，实现闭环调节。从结构设计思路来看，

　　筒体两端的连接部位做了阶梯轴式限位结构，配合密封件安装槽，能够保证与对接管道的同轴度，避免因安装偏斜造成流体紊流，影响检测精度。筒体与显示面板的衔接处采用平整过渡，既减少了外部积尘死角，也便于日常擦拭维护。筒体端部的环形凸缘可作为安装定位基准，在管路布置时能够快速确定元件的轴向位置，降低现场装配的对位难度。这类传感装置常见于水处理、化工配料、冷却循环、食品饮料灌装等场景，用于实时监控管路内液体的流动状态，当流量出现异常波动或低于设定阈值时，可及时触发报警，避免干转、抽空或配比失准等问题。在三维建模过程中，筒体的内腔流道需要与两端接口保持同轴顺滑过渡，避免出现突兀的截面突变，减少压损；显示面板的按键与屏幕区域需预留足够的装配间隙，

　　保证面板安装后与筒体表面贴合平整；下部电气接口的位置要兼顾现场布线方向，避免与管道支架或周边设备发生干涉。安装边界方面，该元件为直通串接式结构，选型时需匹配对应管路的公称通径，筒体两端接口的外径、密封槽尺寸要与现场管路接头完全对应；筒体轴向总长度决定了管路所需预留的直线段空间，径向最大尺寸则要考虑周边保温层、操作空间的余量。面板朝向可根据安装位置调整，确保读数视角清晰，按键操作不受遮挡。电气接口下方要预留线缆弯曲半径，避免线缆过度弯折导致破损。与传统分体式检测元件相比，这种集成数显的一体化结构省去了外置显示单元的安装支架与布线，整体占用空间更小，现场调试也更便捷。结构设计中还需考虑介质温度、压力对筒体材质的要求，

　　不同工况下可更换适配的密封材质与筒体材料，以满足耐腐蚀、耐高温等需求。建模时对各连接部位的壁厚做均匀处理，避免局部应力集中，端部螺纹或法兰连接结构要符合通用管路标准，提升互换性。面板与筒体的固定结构要具备足够的防护能力，防止现场冲洗时液体渗入内部电路。整体结构没有复杂的运动部件，日常维护仅需定期检查密封状态与接线可靠性，长期运行稳定性较好。在设备选型阶段，通过三维模型可直接核对安装空间、接口方位与周边管线的匹配关系，提前发现管路碰撞、操作空间不足等问题，减少现场返工。对于结构设计人员而言，该模型也可作为管路检测元件集成设计的参考，依据不同工况调整接口形式、显示角度与出线方向，快速适配多样化的系统布局需求。
