塑料球阀结构设计与管路适配方案

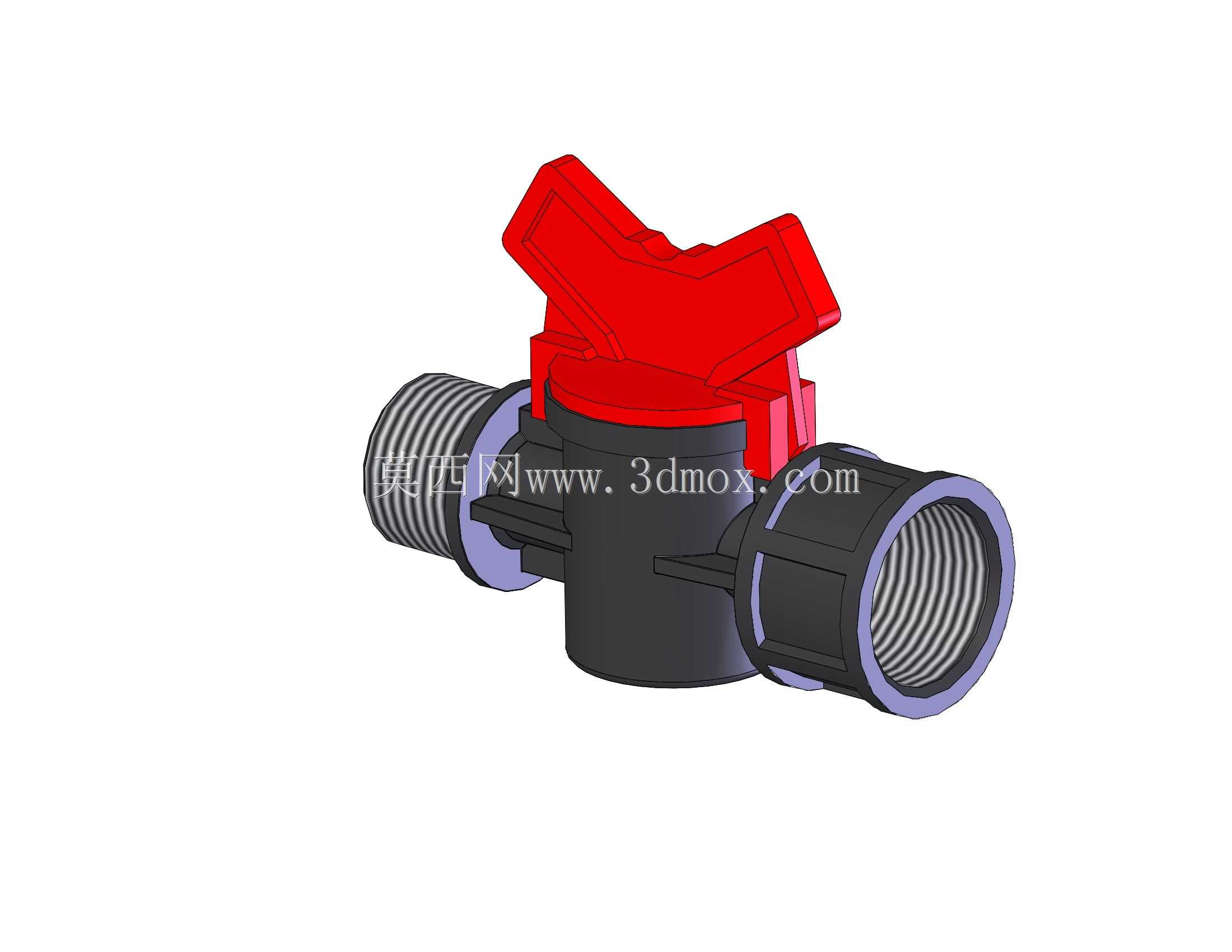

　　在民用给排水、小型化工流体输送、园林灌溉以及实验台管路系统中，塑料球阀凭借耐腐蚀、自重轻、成本可控的特点，长期占据小口径通断控制的主流位置。这款两端异向接口的塑料球阀，把现场快速拆装的需求放在结构设计的首位，一端采用外螺纹连接，另一端采用内螺纹连接，可直接对接不同形式的PVC、PP或金属管路接头，减少现场额外采购转换接头的工作量。

　　从实际使用场景看，这类阀门常见于户内净水设备前端、阳台洗衣柜给水支路、农业滴灌系统分区控制、小型水族循环管路以及弱酸碱药剂输送管线。阀体选用工程塑料注塑成型，内壁流道尽量做平滑过渡，避免介质在阀腔内部形成明显涡流与滞留区；对于含微小颗粒的灌溉水或轻度污水，平滑流道也能降低杂质卡滞球体的概率。红色手柄采用蝶形翼状结构，操作者戴手套也能顺利拧动，手柄与阀杆的咬合位置设置限位结构，旋转90度即可完成全开与全关切换，位置反馈清晰，不会出现误判半开状态的情况。

　　结构设计上，球体与密封座的配合是决定阀门寿命的核心。阀杆从阀体上方装配，通过多级止退结构防止内部带压时阀杆脱出；球体两侧的密封圈预留合理压缩量，既保证关闭状态下的密封性能，又避免转动扭矩过大导致操作费力。阀体中部的合模缝与装配止口经过错位设计，把注塑成型带来的拼缝影响转移到非密封区域，降低长期使用后沿合模线渗漏的风险。外螺纹端的螺纹长度按照常规管件旋合深度设定，端部可搭配平垫或生料带实现端面与螺纹双重密封；内螺纹端的入口处做倒角导向，对接外螺纹接头时更容易对中，不会因偏斜咬伤螺纹。

　　安装边界方面，该类1/2英寸规格阀门整体长度紧凑，可在管路间距有限的设备内部布置。手柄旋转所需的侧向空间需提前预留，避免紧贴墙面或其他管线导致无法完全扳动。阀体两侧的六角加强位可供扳手夹持，安装时不要直接夹持阀体圆柱段，防止局部应力过大造成开裂。由于塑料材料的刚性随温度变化明显，在高温介质或户外强紫外线环境下使用时，需对应核对材料等级，并在管路支架设置上预留热胀冷缩余量，避免阀门长期承受额外的管路拉应力。

　　三维建模过程中，需要重点还原球体通孔与阀体流道的同轴关系、阀杆与手柄的扁位配合、密封圈安装槽的尺寸公差，以及内外螺纹的起止位置。这些细节直接影响数字样机的干涉检查与装配验证：若螺纹收尾位置建模错误，装配时会出现接头无法旋到位的假象；若手柄限位面角度偏差，模型中全开位置可能与实际流通方向不一致。对于设备选型人员而言，可把该模型直接嵌入管路总成，核对操作空间、拆装顺序以及与周边水泵、过滤器、接头的位置关系，从而在加工或采购前发现布置冲突，减少现场返工。
