LWD-K3020高压柱塞泵结构设计

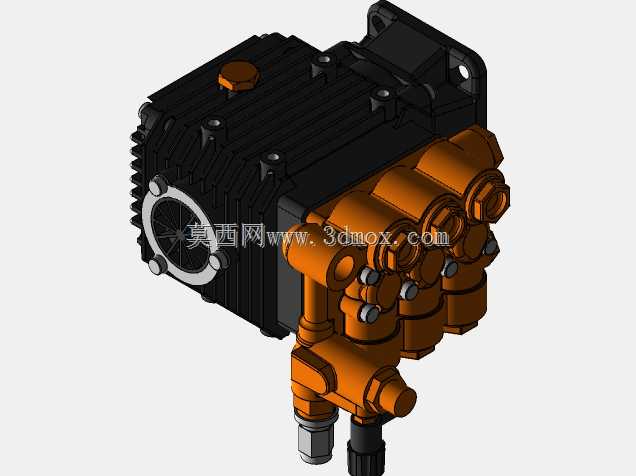

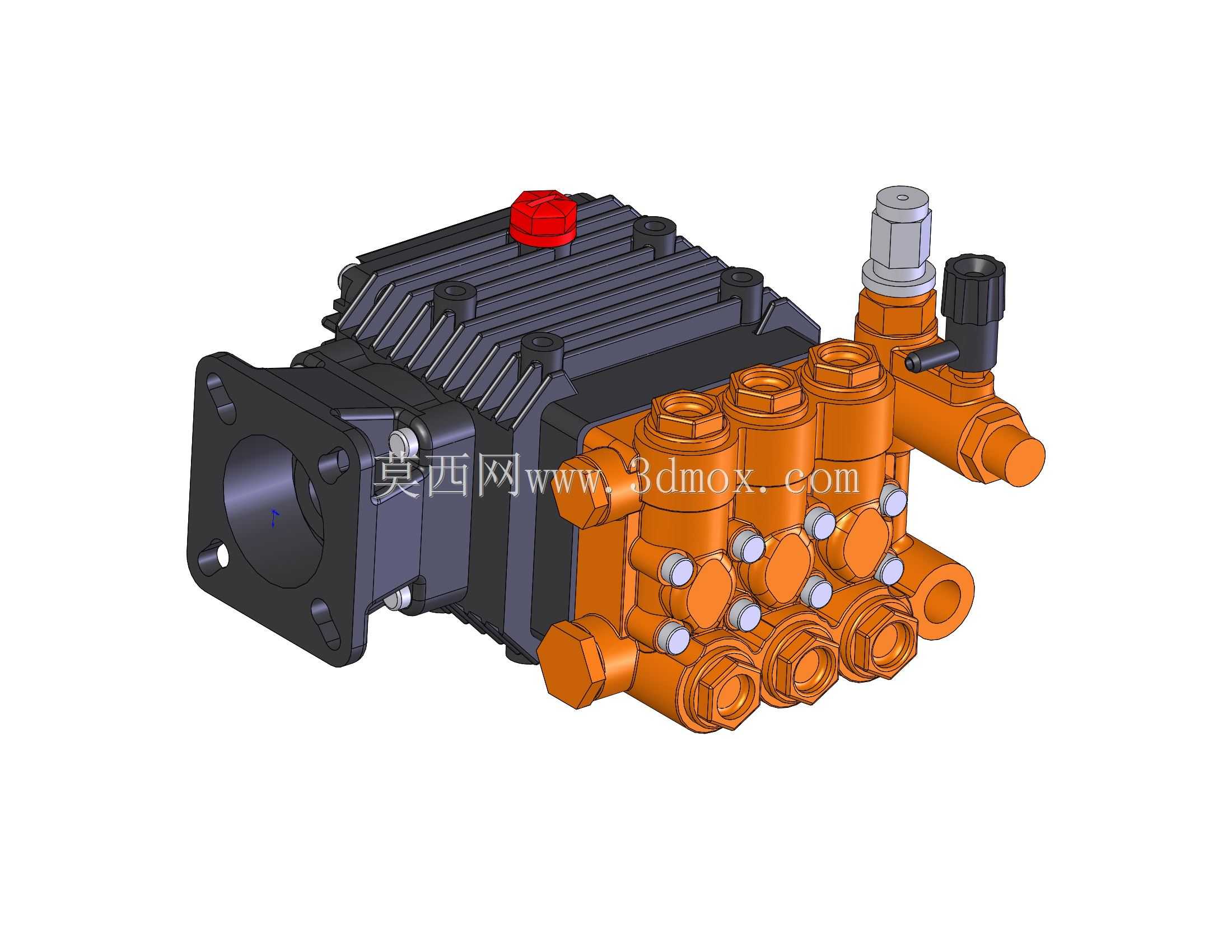

　　这款三缸高压柱塞泵的三维结构完整呈现了动力输入端、曲轴传动箱与液力端三大模块的装配关系，可直接用于高压清洗系统、喷雾降尘设备、市政环卫车辆及小型反渗透增压机组的布局校核。从现场安装角度看，左侧法兰式输入接口预留了标准螺栓孔位，能够直接对接内燃机飞轮壳或卧式电机端盖，省去了额外加工联轴器底座的工序；曲轴箱上部的红色注油塞用于定期补充齿轮润滑油，侧面的油位观察结构可在巡检时快速判断箱内油量，避免高速运转时因润滑不足造成轴瓦拉伤。液力端采用一体式橙色铸铜 manifold 结构，三个柱塞腔沿曲轴轴向等距排列，进水口与出水口分别布置在 manifold 下方与侧方，管路走向紧凑，能够在狭小的设备舱内减少弯头数量，降低沿程压力损失。

　　每个柱塞腔端部均设置了独立的进出水阀组，阀片采用锥面密封形式，在高压工况下可依靠介质压力自动贴合密封面，相比平板阀具有更好的自位补偿能力；柱塞与液缸之间的密封组件采用多道填料叠加结构，外侧预留了调节压盖，当长期运行出现微量渗漏时，可在不解体泵体的情况下均匀压紧压盖螺栓，延长密封件的更换周期。调压阀与卸荷阀集成在液力端侧上方，其中带黑色旋钮的组件用于设定系统额定工作压力，旁通接口可在关闭喷枪时将高压水回流至进水腔，使泵在低负载状态下待机，减少电机无功损耗与管路疲劳冲击。建模过程中对曲轴的偏心相位进行了精确还原，三个曲柄销互成120度夹角，使输出流量脉动控制在较小范围内，驱动端的负载波动也更为平缓，

　　配套电机无需按峰值扭矩放大过多功率余量。外壳散热筋沿曲轴箱轴向连续布置，在连续运行时能够增大与空气的接触面积，配合内部齿轮飞溅带走摩擦热量，保证夏季高负荷工况下箱内油温不会过快升高。安装边界方面，输入法兰端面到液力端最外侧接口的轴向距离、底部安装孔的跨距均按实物比例还原，设备集成人员可直接将模型导入总装，核对皮带轮或联轴器的同轴度，检查进出水管路与机架、油箱等周边部件是否存在干涉。液力端各接头的螺纹规格、密封面形式也在模型中有所体现，方便在工程图中直接生成管路件明细表，避免现场选型时出现接口不匹配的问题。整体结构将动力传动与流体增压高度集成，既兼顾了高压工况下的强度要求，又通过模块化布局降低了日常维护难度，适合作为清洗设备、植保机械及工业增压系统的核心压力发生部件。
