手动高压软管卷盘结构设计

　　该模型呈现的是一种手动驱动的两片式高压软管卷取装置，核心用途是在有限作业空间内对耐压软管进行有序收纳、释放与回转支撑。其结构逻辑并不复杂，但在现场维护、清洗、喷涂、农林灌溉、小型液压站外接管路以及移动式气动工具工位中，这类装置直接决定了管路拖拽效率、现场整洁度和软管使用寿命。

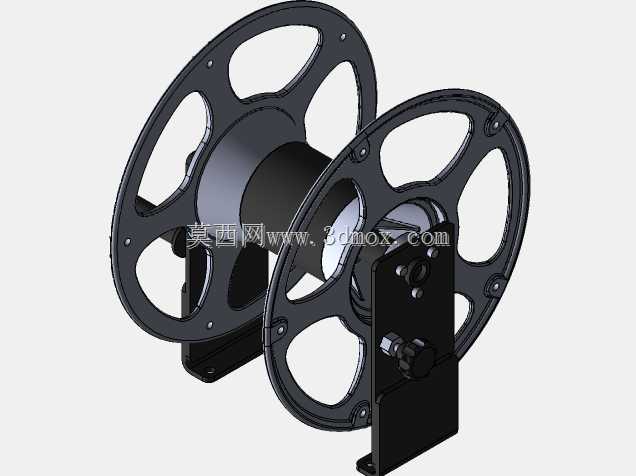

　　从实际工况看，卷盘面对的不是单纯的绕线问题，而是软管在带压或半带压状态下的弯曲半径、层叠排列、回转阻力和端部固定问题。模型中部采用圆筒形卷筒作为缠绕基面，两侧配置辐条式挡边盘，能够限制软管在卷绕过程中向两侧滑脱。辐条开孔并非单纯减重，也便于观察剩余软管层数、清理泥沙，并降低户外使用时的风阻与积水面。卷筒直径需要与软管最小弯曲半径匹配，过小会造成内层胶反复折压、增强层疲劳，过大则会增加整机外形尺寸和操作力。

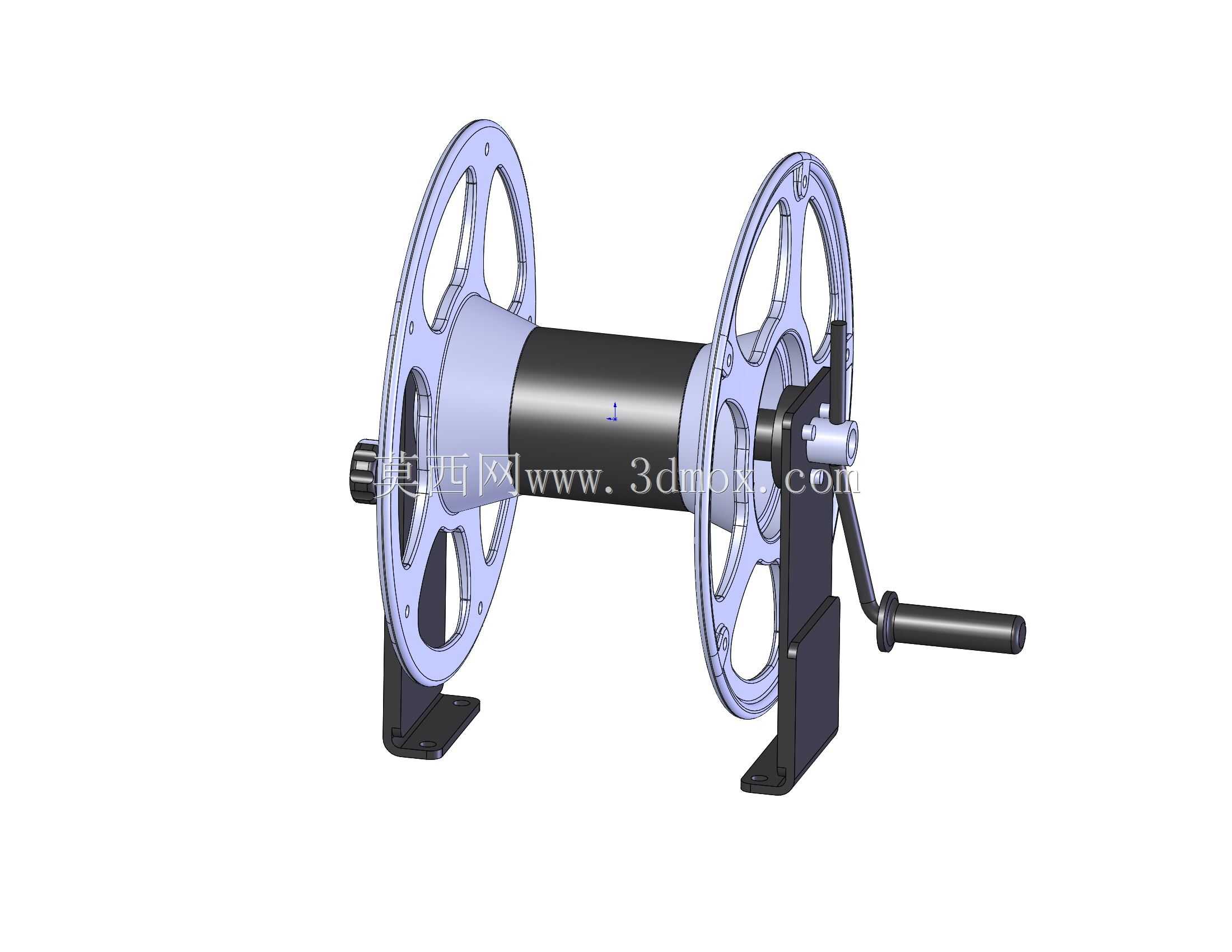

　　手摇机构位于一侧，通过摇柄输入扭矩，带动卷筒绕中心轴旋转。摇柄长度与握持段的设置影响手动操作时的力臂，较长摇柄可降低卷绕拉力，但会增加回转包络空间；模型中摇柄向外伸出并带圆柱握套，适合单手握持连续转动。侧部支架承担主轴支撑、摇臂定位和基础安装三项功能，两块立式支板分别承托卷筒两端，底部带安装脚，可通过螺栓固定在墙面、车架、设备侧板或移动小车上。支架与卷筒之间的高度差决定了软管离地面或安装面的距离，设计时需避免最外层软管在满卷状态下与底座、紧固件或相邻设备发生干涉。

　　两片式结构的优势在于装配关系清晰。侧板、卷筒、主轴、摇柄、支座等零件可分别加工后组装，便于维护时拆解检查密封、轴套和锁紧件。若用于高压水或低压液压回路，旋转端通常还需配合回转接头，使固定管路与随卷筒转动的软管之间保持连通；即便本模型未重点展示内部流道，结构工程师在选型时仍需校核中心轴通径、接口螺纹方向以及回转接头的安装空间。端部软管应在靠近卷筒内侧设置固定点或抱箍，避免拉力直接作用于接头，造成拔脱或泄漏。

　　安装边界方面，需要同时考虑静态轮廓和动态轮廓。静态轮廓包括两侧挡边盘外径、卷筒宽度、支架底板孔距以及摇柄收起位置；动态轮廓则包括摇柄旋转形成的圆形扫掠区、软管满卷后外径增大的区域，以及软管拉出时在卷筒切线方向所需的直线导向空间。若靠墙安装，支架后侧与墙面之间应预留扳手空间；若车载安装，底部支脚需承受振动和冲击，螺栓规格不能只按静载荷选取。对于频繁移动的场景，还应关注整机重心，尽量使卷筒中心靠近安装面，以减小摇柄操作时的晃动。

　　建模过程中，这类装置最容易被忽略的是公差与装配间隙。两侧挡边盘与卷筒的同轴度会直接影响转动是否卡滞，支架孔位与中心轴的配合需兼顾承载和转动灵活性。辐条盘虽然外观通透，但在满卷软管张紧时会受到侧向压力，盘片厚度、圆角过渡和螺栓连接位置都需要避免应力集中。底座折弯处的圆角、加强形式以及安装孔边距，则关系到长期使用后是否出现开裂。

　　在功能扩展上，该卷盘可根据需要增加锁止棘爪、导向滚轮、排管器或制动摩擦片。锁止结构能防止软管因内压或外力自行松脱；导向滚轮可减少软管在进出口处的偏磨；若软管管径较大、铺设长度较长，单纯手摇会比较费力，此时可重新核算传动比，或改为电机驱动。但对于50米级、100Bar工况的中小型软管，手动卷盘仍具备结构简单、成本可控、无需动力源的现实优势。

　　整体来看，该模型适合作为绕管设备的结构参考：它把卷筒容绳空间、手动驱动、支撑安装和操作包络集中在一个紧凑框架内，便于工程师继续细化轴系、接头、表面处理和安装接口。
