BP105泵用R1型减速传动装置结构

项目分类:泵 发布时间:2022-03-28 ID:587903
  • BP105泵用R1型减速传动装置结构
  • BP105泵用R1型减速传动装置结构

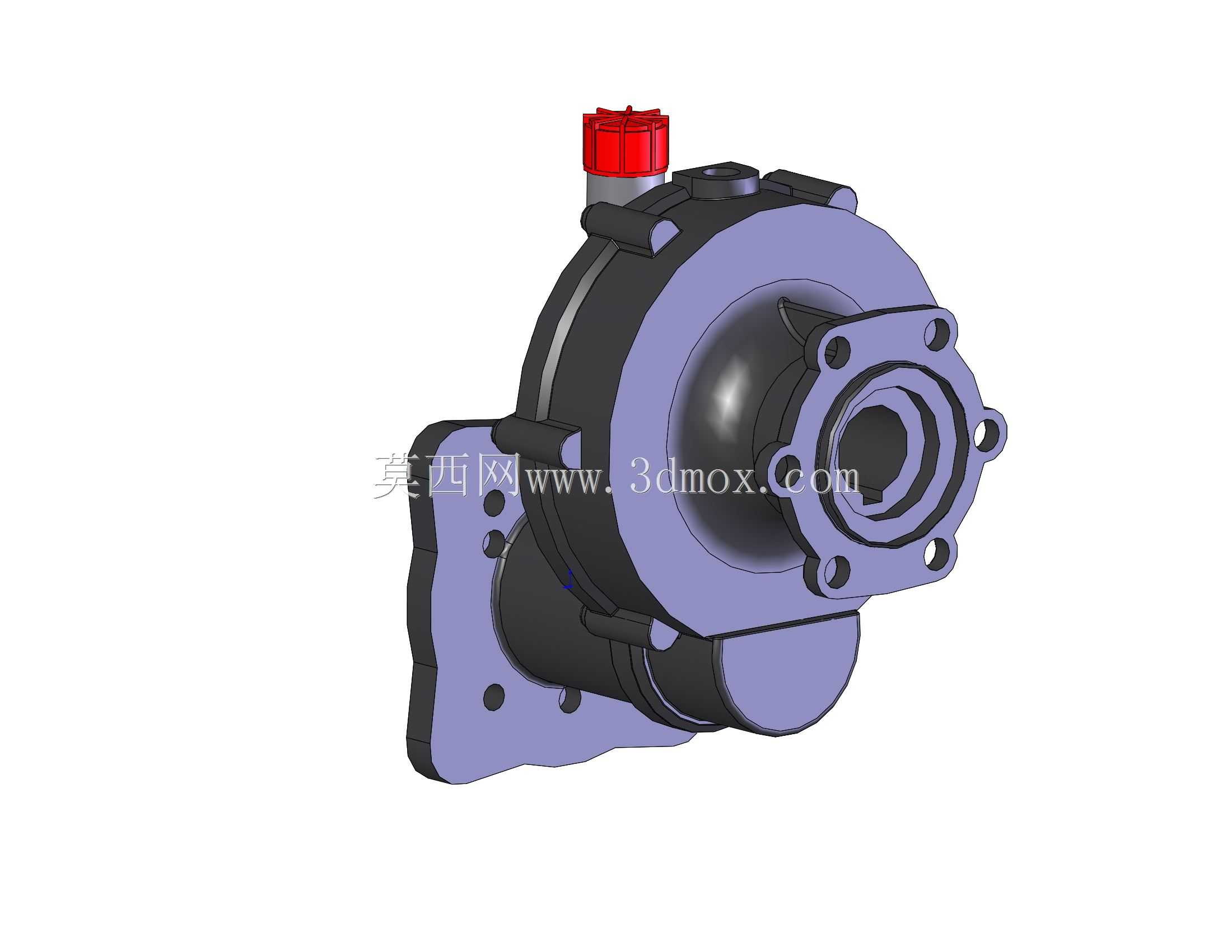

  该传动装置面向BP105型泵组的动力匹配需求开发,核心作用是在原动机与泵体之间完成转速转换与扭矩传递,使泵的工作转速落入高效区间,同时匹配原动机的额定输出特性。现场应用中,这类装置常见于中小型流体输送工位,包括清水增压、轻度腐蚀性介质循环、配套设备冷却回路等场景,输入端通常连接标准规格的电动机或液压马达,输出端直接与泵轴对接,省去额外的联轴器补偿结构,整体占用的轴向空间更紧凑。从结构布局来看,壳体采用分体式拼接设计,紫色部分为主体承力腔,黑色侧盖封闭齿轮啮合空间,结合面通过周向螺栓预紧实现密封,既保证齿轮啮合所需的刚性支撑,也为后期拆解检查齿面磨损、更换密封件留出操作空间。顶部红色部件为注油透气结构,一方面用于加注齿轮润滑介质,

  另一方面平衡箱体内外压差,避免长时间运行后内部温升导致油封承压渗漏;侧面预留的安装法兰带有多个均布螺栓孔,孔位与BP105泵的接口尺寸对应,安装时只需将止口对准泵体定位面,拧紧紧固件即可完成对接,无需现场配做连接支架。输入端的法兰盘设置了四个安装孔与中心定位止口,止口尺寸决定了原动机的对接同轴度要求,建模时需严格控制止口与输出轴孔的同轴度公差,否则运行中会产生附加径向载荷,加速轴承与齿轮的疲劳失效。装置底部的异形安装支脚并非通用平板结构,而是随壳体内部齿轮的排布轮廓延伸,支脚上的固定孔用于将整个泵组固定在基础机架上,孔位间距需匹配现场机架的安装槽钢间距,避免出现安装干涉。齿轮传动比设定为1:6.44,该数值并非随意选取,

  而是结合BP105泵在额定工况下的转速需求反推得出:当原动机以常见的两极电机转速输入时,经过该速比减速后,泵的转速刚好落在叶轮设计的高效点附近,同时输出扭矩相应放大,足以克服泵启动时的介质静阻力。齿轮参数设计阶段需校核齿面接触强度与齿根弯曲强度,针对泵类负载可能出现的短时介质冲击,还需预留一定的安全系数,避免叶轮被杂质卡滞时直接断齿。润滑方式采用油浴润滑,齿轮下部浸入箱体内的润滑油中,运转时齿轮带起的油液飞溅到轴承与啮合齿面,无需额外配置油泵与管路,结构简单且维护成本低;壳体内部需设计合理的挡油与回油结构,防止润滑油在高速旋转时大量堆积在轴封位置造成渗漏。外形尺寸方面,装置的最大径向轮廓由齿轮分度圆与壳体壁厚决定,

  轴向长度则受输入轴、齿轮组、输出轴的排布影响,建模时需在三维环境中模拟全行程的装配干涉,尤其是螺栓拧紧空间、注油塞的操作空间、支脚与基础的贴合面,任何一处尺寸偏差都可能导致现场无法安装。对于设备选型人员而言,核对该装置时不能只关注速比与扭矩,还需确认输入输出轴的轴伸长度、键槽规格、法兰止口尺寸是否与现场的原动机和泵体完全匹配;对于结构设计从业者,该模型的参考价值在于分体式壳体的止口定位设计、异形支脚的受力优化、以及法兰接口的标准化处理,这些细节直接决定了装置的装配工艺性与长期运行可靠性。
