双路流体控制集成阀组结构设计

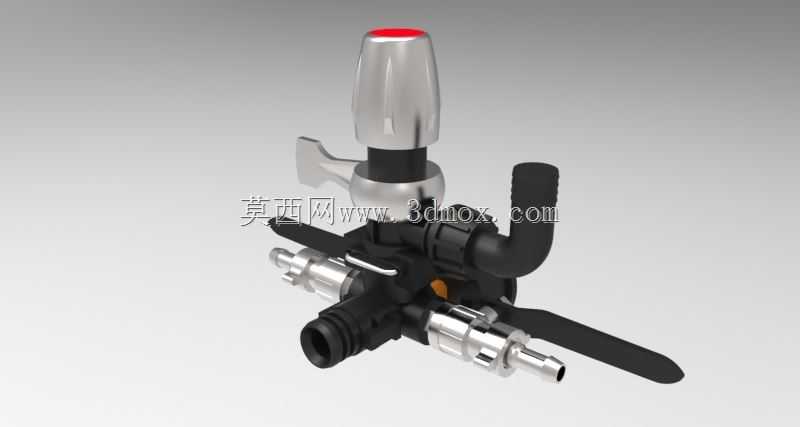

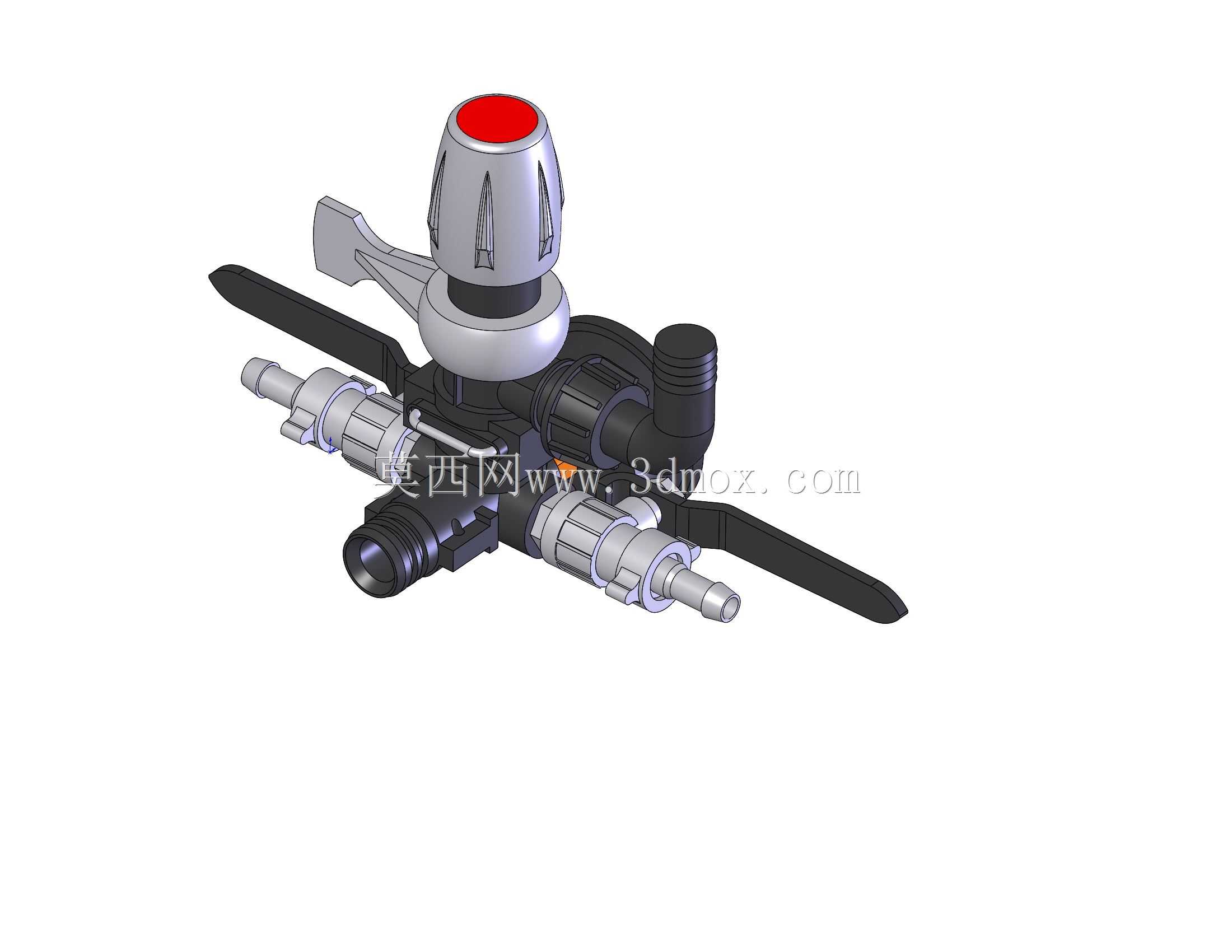

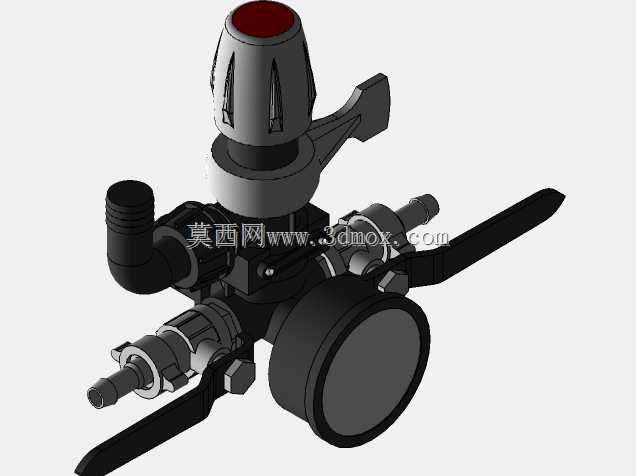

　　这套阀组的结构核心在于将两路通断控制、手动操作机构以及外接管路接口整合在同一阀体上，避免了分散安装带来的管路冗余。在实际工况中，这类元件常见于小型流体输送系统、试验台管路、农用喷药设备或移动式液压与气动回路中，用于切换介质流向、切断支路供给，或者在两条管路之间实现简单的逻辑分配。阀体主体采用块状布局，侧向与轴向预留多个接口，接口处带有阶梯轴段与连接结构，可适配快插接头、卡套接头或螺纹连接件，减少现场配管时的转弯数量。顶部红色操作帽是视觉与功能上的明显标识，下方连接阀芯驱动段，周围的筋条既增强操作部位的抗扭强度，也为手动旋拧提供防滑接触面。旁侧的拨杆机构则对应另一路控制，与顶部旋钮形成双操作位，

　　操作人员无需借助额外工具即可完成两路状态切换。从建模细节看，各接口的同轴度、密封面位置以及操作件的运动行程都需要在装配阶段重点校核。若阀芯与阀孔配合间隙过大，介质内泄会直接影响支路保压效果；间隙过小，则会造成操作力矩上升，长期使用后容易出现卡滞。阀体外部的黑色包覆或加强翼片并非单纯装饰，它们在管路受侧向载荷时能够分担接口处的弯矩，降低接头根部断裂风险。对于需要将阀组固定在面板或机架上的场景，侧翼结构也可作为安装定位的参考边界，设计固定座时应让支撑点尽量靠近主阀体，而不是仅承托外伸管路。接口长度方向决定了阀组装入设备后的最小操作空间。顶部旋钮需要预留足够的竖直提旋空间，侧方拨杆则要在摆动范围内避开相邻管线、线束或设备壁板。

　　三维建模时不能只渲染静止装配状态，更应把拨杆摆到两个极限位置、旋钮旋至行程端点，逐一检查是否与周围元件发生干涉。很多现场故障并非阀本身流通能力不足，而是安装后操作件被周边结构挡住，导致操作人员只能强行斜向用力，最终造成密封件偏磨或阀杆断裂。流道设计上，集成式阀组要兼顾压损与结构强度。两路通道在阀体内交汇或并行时，转角处应避免出现急剧扩缩，否则介质经过时会产生明显紊流与噪声，含颗粒介质时还会加剧局部冲蚀。若用于水处理或轻度腐蚀性流体，内壁过渡圆角与流道表面质量会直接影响使用寿命；若用于气压回路，则要关注各腔室的排气速度，防止动作滞后。外部接口的公称通径不必完全一致，可根据支路流量需求分别匹配，但在建模时必须统一标注各接口的连接标准、

　　密封形式与旋向，避免装配时出现错接。手动操作机构的定位手感同样是结构设计的重点。旋钮下方的台阶、卡簧槽和密封槽位置决定了维修时能否快速更换密封圈；拨杆与阀芯之间的连接应设置防松结构，因为在频繁切换的工况中，反复冲击会让普通销钉或紧定螺钉逐渐松动。模型中把这些细小特征完整表达出来，有利于后续出工程图时直接提取尺寸，也便于在样机阶段分析装配顺序。从安装边界看，阀组周围不仅要留出接管扳手空间，还要考虑介质温度变化带来的管路伸缩。若两侧硬管直接刚性连接，热胀冷缩会把附加载荷传递到阀体接口，长期运行后容易在薄壁处产生裂纹。较合理的布置是在靠近阀组的位置设置一段软管或管夹支撑，使阀组主要承受内部控制载荷，而不是整段管路的重量与变形力。整体而言，这类双路阀组的价值不在于复杂的电控算法，而在于以紧凑机械结构实现可靠的流体切换。建模过程中围绕操作行程、接口强度、流道过渡、密封装配和安装干涉逐项检查，才能让数字模型真正服务于后续加工、装配与现场维护。
